Ultra-HD Graveur Numérique Haute Performance pour Bois Laser PLH3D-15W

Libérez une créativité sans limites : l’harmonie parfaite entre les machines CNC Digital Wood Carver et le laser PLH3D-15W

Cliquez ici pour acheter la machine CNC complète chez Digital Wood Carver ou le kit Opt Lasers pour leurs machines CNC !

Résumé des machines CNC DWC

Applications du laser PLH3D-15W

Travaux du bois

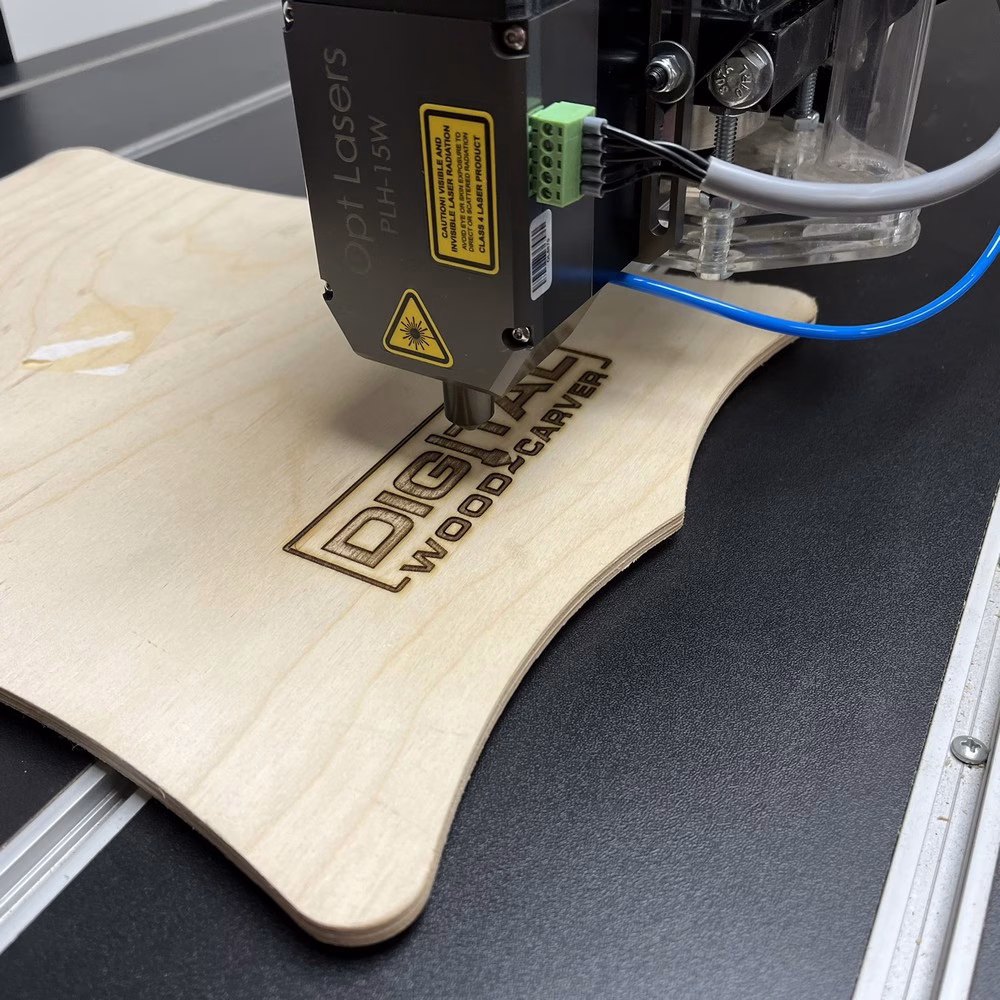

La gravure au laser bleu permet d’obtenir des motifs détaillés à bords arrondis ainsi qu’un noircissement du bois. La gravure laser autorise l’inscription de logos ou de photos, ce qui n’est pas réalisable avec des fraises. Avec le PLH3D-15W, vous pouvez graver laser le bois et les matériaux à base de bois, dont le liège, l’aggloméré, le panneau de particules, l’aulne, le cerisier, l’érable, le MDF, le tilleul, le balsa, les placages, le panneau de fibres de moyenne et de haute densité. Pour ces applications, la vitesse est essentielle. Le PLH3D-15W garantit à votre entreprise ou atelier de rester en avance. Son haut taux d’absorption de puissance optique permet de graver le contreplaqué à 100 mm/s.

Travail du cuir

Une autre application remarquable du PLH3D-15W réside dans le travail du cuir. Il permet de graver et découper au laser le cuir pleine fleur, le cuir rectifié, le cuir corrigé ainsi que le cuir reconstitué. Cette tête laser 15 W découpe du cuir de 1,3 mm d’épaisseur en un seul passage à 21 mm/s (soit 75 m par heure, ou 1,8 km sur un cycle de 24 h). Elle opère sans carboniser les bords. La gravure du cuir s’effectue à plus de 100 mm/s à 40 % de puissance.

Large gamme de textiles

Le fort taux d’absorption de la lumière bleue pour de nombreux matériaux autorise une découpe rapide sans détériorer les couches de protection utilisées en industrie textile. La découpe et la gravure laser bleues conviennent à un éventail de textiles comprenant Cordura™, Alcantara, feutre, nylon 1080 deniers, jean, coton à fibres courtes, laine, tartan, polaire, polyester blanc, softshell, soie, dentelle et lin. La forte densité de puissance permet de découper des textiles avec fils de carbone ou de nylon renforcé ainsi que des textiles blancs. Plusieurs matériaux robustes utilisés pour les tentes, cerfs-volants ou sacs sont découpés à 60 mm/s.

Gravure sur acier inoxydable

Le PLH3D-15W excelle également pour la gravure des aciers inoxydables. Sur la photo de l’exemple (couteau), la gravure a été réalisée à 6 mm/s. La tête laser bleue 15 W permet de marquer l’inox à 33 mm/s.

Gravure sur acier au carbone

L’acier à outils et les aciers à haute teneur en carbone ne peuvent être gravés au laser bleu 6 W. Néanmoins, nos essais ont démontré qu’une tête laser bleue 15 W grave l’acier rapide ainsi que les aciers doux. Le contraste et la précision obtenus permettent même la gravure d’un QR code fonctionnel.

Découpe et gravure des plastiques

Le PLH3D-15W permet également la découpe et gravure de polymères synthétiques. Il est possible de découper/graver au laser des plastiques tels que le polycarbonate, l’ABS, les acétals, le nylon, l’acrylique, le PLA, le polycarbonate, les polyesters, les polymères microsurfaces, le polyuréthane, les polyéthylènes, fluoropolymères, PEI, polypropylène, fibres vulcanisées, PEEK, polyimides, plastiques Rowmark®, PPO, polystyrène et films VCF. Par exemple, les tests démontrent qu’un laser bleu 15 W découpe du PMMA coloré en un passage à 2,5 mm/s.



Caractéristiques de la tête laser PLH3D-15W

Puissance optique inégalée dans sa catégorie

Utilise plusieurs diodes laser bleues de forte puissance pour augmenter la puissance optique.

Buse d’air haute pression pour entretien réduit

Grâce à la buse d’air haute pression, le nettoyage de la lentille est dix fois moins fréquent. L’air pressurisé accélère également le processus de découpe et de gravure en évacuant la fumée et en évitant l’encrassement excessif de l’optique. De plus, le flux d’air dirigeé refroidit la zone de travail, éliminant les défauts et assurant un contraste de gravure uniforme.

Disponible avec deux longueurs de buse pour la découpe de matériaux fins et épais

Propulsé par des diodes laser bleues

Contrairement à l’infrarouge, la lumière bleue est bien mieux absorbée par de nombreux matériaux industriels. Ceci se traduit par des avantages concrets : consommation énergétique réduite et besoins en refroidissement diminués.

Électronique de contrôle intégrée

Dans de nombreuses têtes laser, la diode est reliée à son driver via un long câble et des connecteurs. Ce câblage introduit des effets d’inductance significatifs, retardant la réponse de la diode au pilote et provoquant le floutage des traits. Les connecteurs sont plus sujets aux déconnexions que la soudure directe, ce qui peut endommager la tête laser pendant la gravure.

Durée de vie étendue

Les têtes laser Opt Lasers sont des outils CNC industriels. Les pièces mécaniques sont usinées en aluminium massif. Nos produits sont conçus pour une optimisation maximale du refroidissement. Investir dans du matériel de qualité garantit la meilleure performance et le meilleur retour sur investissement.

Lentilles asphériques de précision

Chaque module laser contient quatre lentilles de haute précision quasiment exemptes d’imperfections. Associées à un revêtement multicouche antireflet sous vide, elles assurent d’excellentes performances optiques avec une densité de puissance spectaculaire de 1,5 MW/cm².

Synergie entre la puissance et un spot focalisé

Le système optique combine les faisceaux issus de plusieurs diodes laser haute puissance pour les focaliser en un spot serré. On obtient ainsi une densité de puissance adaptée à la gravure de nombreux matériaux, parmi lesquels l’inox, l’acier à outils et le Titane.

Conception légère adaptable à presque toutes les CNC

Son corps en aluminium allégé fait que la tête laser pèse moins de 800 g. Un électrobroche CNC classique pèse environ 1,8 kg : ainsi l’intégration est aisée sur la plupart des machines.

Intégration simple

Compatible avec presque toutes les CNC grâce à l’acceptation des signaux analogiques et PWM.

Démarrage instantané

Aucun temps de préchauffage

Spécifications produit

Vidéo produit - Découpe et gravure rapide

Vidéo produit - Découpe et gravure en un seul passage

Vitesses typiques de découpe et gravure avec le PLH3D-15W
