Лазер для цифровой высокопроизводительной обработки древесины Ultra-HD PLH3D-15W

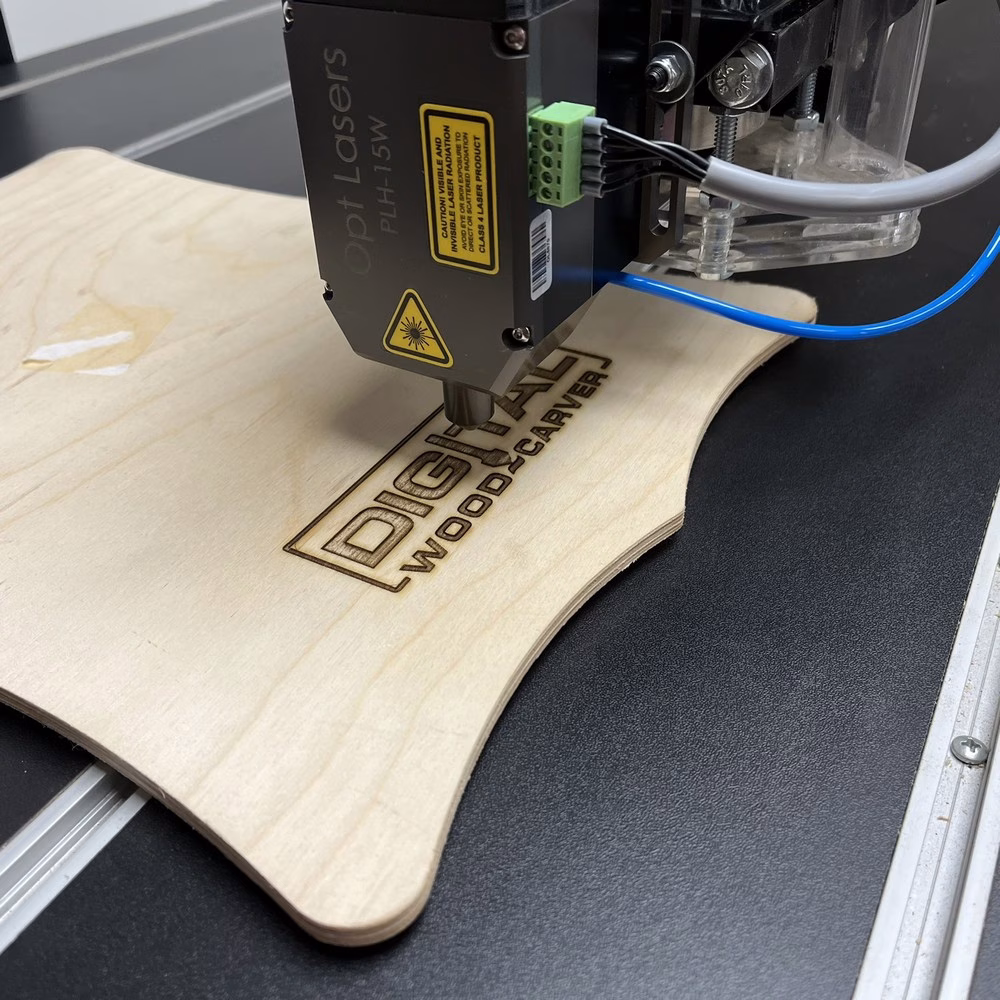

Откройте безграничные творческие возможности: идеальная гармония фрезерных станков с ЧПУ Digital Wood Carver и лазерной головки PLH3D-15W

Нажмите здесь, чтобы приобрести полный комплект ЧПУ от Digital Wood Carver или комплект Opt Lasers для их станков с ЧПУ!

Обзор станков DWC CNC

Применения лазера PLH3D-15W

Деревообработка

Гравировка синим лазером позволяет получать четкие рисунки с закругленными краями, а также затемнять древесину. Лазерная гравировка позволяет наносить логотипы и изображения, что невозможно выполнить фрезами. С помощью PLH3D-15W вы можете наносить гравировку на древесину и древесные материалы, включая пробку, ДСП, древесно-стружечные плиты, ольху, вишню, клен, MDF, липу, бальзу, шпон, древесноволокнистые плиты средней и высокой плотности (MDF и HDF). Для этих задач критично важна скорость. PLH3D-15W обеспечивает опережение конкурентов на производстве и в домашней мастерской. Высокое поглощение оптической мощности позволяет гравировать фанеру со скоростью 100 мм/с.

Обработка кожи

Еще одно перспективное применение PLH3D-15W — производство изделий из кожи. Вы можете проводить лазерную гравировку и резку натуральной кожи высшего и первого сорта, скоррегированной и восстановленной кожи. Эта лазерная головка 15 Вт режет кожу толщиной 1,3 мм за один проход со скоростью 21 мм/с (эквивалентно 75 м в час, или 1,8 км (1,1 миль) за 24-часовой рабочий цикл). Резка выполняется без обугливания кромок. Гравировка кожи осуществляется на скоростях выше 100 мм/с при 40% мощности.

Широкий спектр текстиля

Высокое поглощение синего излучения многими материалами обеспечивает высокоскоростную резку без повреждения защитных слоев, применяемых при крое текстиля. Резка и гравировка синим лазером применима для различных видов тканей, включая Cordura™, Alcantara, фетр, нейлон 1080 denier, деним, хлопок короткого волокна, шерсть, тартан, флис, белый полиэстер, софтшелл, шелк, кружево и лен. Высокая плотность мощности позволяет резать ткани с карбоновыми и нейлоновыми армированными волокнами, а также белые текстильные материалы. Многочисленные прочные ткани для палаток, воздушных змеев и сумок режутся со скоростью 60 мм/с.

Гравировка нержавеющей стали

PLH3D-15W также применяется для гравировки сплавов нержавеющей стали. В представленном примере на фото с ножом гравировка выполнена со скоростью 6 мм/с. Лазерная головка 15 Вт может маркировать нержавеющую сталь со скоростью до 33 мм/с.

Гравировка углеродистой стали

Закалённые инструментальные стали и стали с высоким содержанием углерода невозможно гравировать синим лазером 6 Вт. Однако испытания показали, что лазерная головка 15 Вт способна наносить гравировку на быстрорежущей и низкоуглеродистой стали. Контраст и детализация гравировки позволяют наносить рабочие QR-коды.

Резка и гравировка пластиков

Еще одна область применения PLH3D-15W — резка и гравировка синтетических полимеров. Вы сможете осуществлять лазерную резку и гравировку пластиков, таких как поликарбонат, ABS-пластик, ацетали, нейлон, акрил, PLA, поликарбонаты, полиэстеры, микрослоистые пластиковые полимеры, полиуретаны, полиэтилены, фторполимеры, PEI, полипропилен, вулканизированное волокно, PEEK, полиимиды, пластики Rowmark®, PPO, полистирол, пленки VCF. Например, испытания показали, что 15-ваттный синий лазер способен резать окрашенный PMMA за один проход со скоростью 2,5 мм/с.



Особенности лазерной головки PLH3D-15W

Беспрецедентная оптическая мощность в своем классе

Использует несколько высокомощных синих лазерных диодов для масштабирования оптической мощности.

Высоконапорное сопло предотвращает частое обслуживание

С высоконапорным воздушным соплом обслуживание линзы проводится в 10 раз реже. Направленный поток воздуха также ускоряет процесс резки и гравировки, удаляя дым и предотвращая избыточное загрязнение линзы. Кроме того, охлаждение рабочей зоны обеспечивает отсутствие дефектов и равномерный контраст гравировки.

Доступны сопла двух длин для резки тонких и толстых материалов

Питание от синих лазерных диодов

В отличие от инфракрасного излучения, синий свет лучше поглощается многими промышленными материалами. Это напрямую обеспечивает преимущества, такие как снижение энергопотребления и компактность системы охлаждения.

Интегрированная управляющая электроника

Во многих лазерных головках диод соединяется с драйвером длинным кабелем и разъемами, что приводит к существенному индуктивному эффекту. Это вызывает задержку отклика диода относительно драйвера и, как следствие, размытые линии. Разъёмы более подвержены обрыву, чем пайка. Отключение во время лазерной обработки может привести к повреждению лазерной головки.

Длительный срок службы

Лазерные головки Opt Lasers — это инструментальный уровень для оборудования с ЧПУ. Механические детали изготовлены из фрезерованного алюминия. Вся продукция продумана с точки зрения оптимизации системы охлаждения. Инвестиции в высококлассное оборудование обеспечивают максимальную производительность и выгодную стоимость владения.

Асферические линзы прецизионного класса

Каждый лазерный модуль содержит по четыре литых линзы высокого класса, практически не имеющих дефектов. В сочетании с многослойным вакуумным просветлением это обеспечивает отличные оптические параметры и плотность мощности 1,5 МВт/см².

Сочетание мощности и малого пятна

Оптическая система объединяет излучение нескольких мощных лазерных диодов и фокусирует его в минимальное пятно, обеспечивая высокую плотность мощности для гравировки разнообразных материалов, включая нержавеющую сталь, инструментальные стали и титан.

Легкая конструкция для монтажа на большинство станков с ЧПУ

Легкий алюминиевый корпус обеспечивает массу лазера менее 800 г. Поскольку типичный шпиндель для ЧПУ весит около 1,8 кг, оборудование не испытывает затруднений в работе с лазерной головкой.

Простая интеграция

Может быть установлен практически на любой станок с ЧПУ, так как поддерживает аналоговые и PWM-сигналы ЧПУ.

Мгновенное включение

Отсутствие времени разогрева

Технические характеристики

Видеопрезентация продукта — Быстрая резка и гравировка

Видеопрезентация продукта — Резка и гравировка за один проход

Типичные скорости резки и гравировки с PLH3D-15W
