1 x PLH3D-XT8 45W Kesme ve Gravür Lazer Kafası
Özellikler: 45W Optik Güç, HD 125DPI 180um spot, maksimum ahşap kesme kalınlığı 20mm (¾")
En İyi Kullanım Alanları: CO2 benzeri Ultra Yüksek Hızlı Kesme ve Gravür, Kalın Malzemelerin Kesimi
Mekanika XT8 45W Plug&Play Lazer Kiti
Mekanika PLH3D-XT8 Laser Upgrade Kit
Specs: 45W Optical Power, HD 125DPI 180um spot, max wood cutting thickness 20mm (¾” )
Best For: CO2-like Ultra High Speed Cutting and Engraving, Thick Materials Cutting
Includes: Laser Head, Air Nozzle, CNC Adapter Pro, Power Supply, Signal Wire, Laser Safety Glasses, Beam Cover
Mount: Order directly from Mekanika
006361
Frequently Bought Together
|
|
|
LaserDock PRO - Lazerden CNC'ye Manyetik Yerleştirme İstasyonu $199.00 |
|
|
|
LaserDock PRO - Sadece Laser Side Parçası $99.00 $69.30 |
|
|
|
LaserDock PRO - Sadece CNC Yan Parça $99.00 $69.30 |
Insurance Options
CNC Machine Control Software
Spare Accessories
|
|
|
$70.00 $49.00 |
|
|
|
$29.00 |
|
|
|
$5.00 $3.50 |

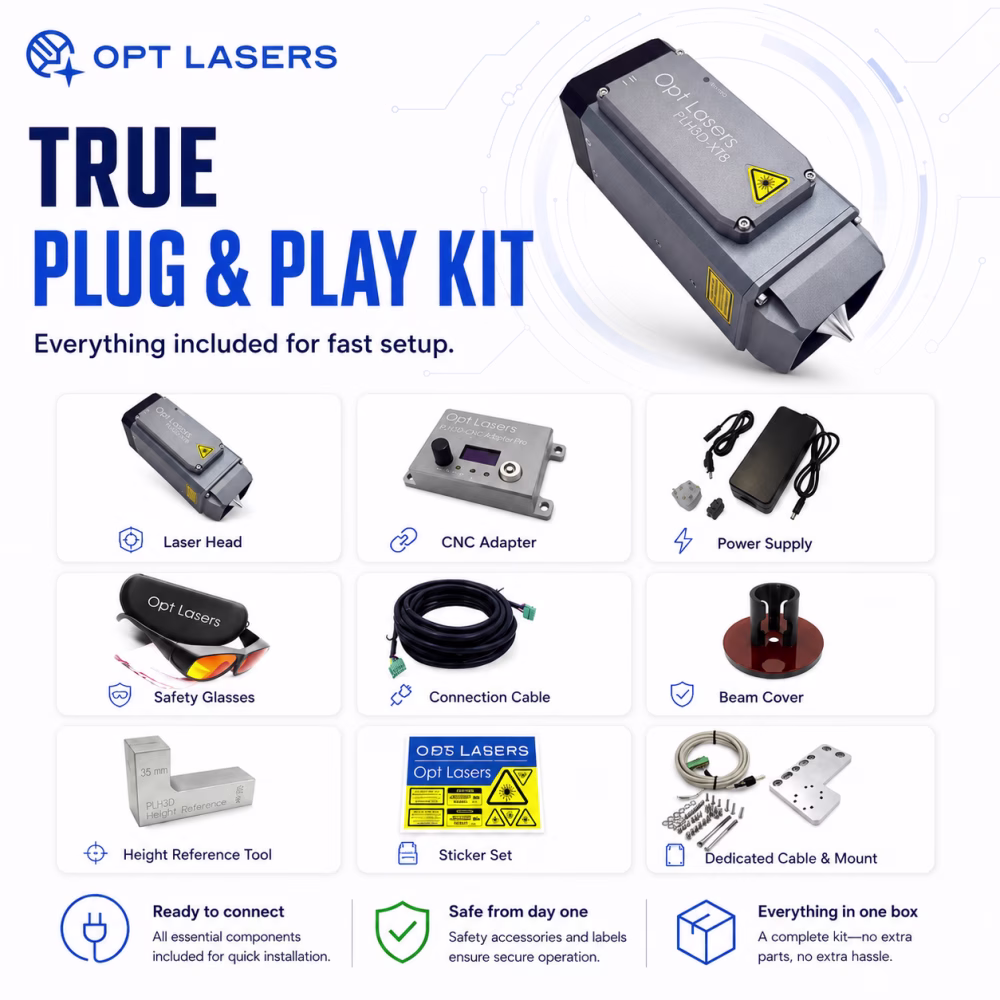

Paket içeriği
-
-
1 x PLH3D-CNC Adaptör Pro
✔ CNC makineler ile lazer kafaları arasında iletişim sağlar.
✔ Kullanıcılar ve lazer kafaları için ek bir güvenlik katmanı sunar.
-
1 x ABD/İngiltere adaptörlü 24V 8A Güç Kaynağı
PLH3D-Serisi lazer kafalarına PLH3D-CNC Adapter Pro aracılığıyla güç sağlamak için.
✔ Güvenilir bir 24V 8A çıkış sağlar.
✔ Hedef ülkede kullanılan standartlarla uyumlu bir fiş ile gönderilir.
-
1 x Lazer Güvenlik Gözlüğü
✔ 190 ila 540 nm aralığında OD 7+ derecesine sahip Lazer Güvenlik Gözlüğü.
✔ Geri saçılan lazer ışığından kullanıcının gözüne ışık girmesi riskini azaltır.
-
1 x PLH3D-XT8 Lazer Kafası için Mekanika CNC Bağlantısı
PLH3D-XT8 Lazer Kafasını veya LaserDock'u Mekanika CNC makinelerine monte etmek için alüminyum montaj parçası.
✔ Bir dizi vida içerir.
-
1 x PLH3D-XT8 Lazer Kafası için Kablo (7m / 22 ft)
PLH3D-Serisi lazer kafalarını veya LaserDock Pro'yu PLH3D-CNC Adapter Pro'ya bağlamak için kablo.
Güç ve kontrol sinyallerini lazer kafasına aktarır.
-
1 x OptiShield - PLH3D Lazer Gravür Makinesi Işın Kapağı
✔ İşlenen malzemeden ışık yansımasını azaltır ve lazer kafasının optimum şekilde soğutulmasını sağlar.
✔ Yüksek Basınçlı Hava Destek Nozuluna monte edilebilir.
-
1 x PLH3D-CNC Adaptörü için Mekanika Sinyal Kabloları
PLH3D-CNC Adaptörü ile Mekanika Kontrol Cihazı arasında bağlantı sağlar.
-
1 x PLH3D Yükseklik Referans Aracı
✔ PLH3D Serisi lazer kazıyıcılar için kolay ve hızlı odak mesafesi ayarlamaları için kompakt araç.
-
1 x CNC Lazer Çıkartma Seti
✔ CNC lazer çıkartmaları seti.
Opt Lasers'ın her lazer kitine dahildir.
İndir
Ürün açıklaması
Bu Piyasada İlk Kez Opt Lasers Tarafından Sunulan Avantajlar
5 Yıllık Opt Lasers Garanti
30 Günlük İade Memnuniyet Garantisi
Ömür Boyu Teknik Destek
Müşteri Desteğinde #1
30 Günlük İade Memnuniyet Garantisi
Ömür Boyu Teknik Destek
Müşteri Desteğinde #1
Emsalsiz Dayanıklılık ve Güvenilirlik
Opsiyonel Çarpışma veya Lazer Kafası Düşme Sigortası
Lazer Kafası Konsept Yaratıcısından Doğan Ürün
Polonya, AB Üretimi
Opsiyonel Çarpışma veya Lazer Kafası Düşme Sigortası
Lazer Kafası Konsept Yaratıcısından Doğan Ürün
Polonya, AB Üretimi
PLH3D-XT8 - World's No. 1 Patented Laser Head Complete Plug&Play Kit for Mekanika CNC Machines
Looking to upgrade your Mekanika CNC machine with laser capabilities? Our Hyper-Performance XT8 CNC Cutting and Engraving Laser Heads are the ultimate solution. Crafted by the industry's leading manufacturer and concept creator of laser heads, our impressive XT8 laser heads deliver unparalleled performance.
The PLH3D-XT8 laser head incorporates Opt Lasers' patented multi-laser diode technology, driving its cutting-edge capabilities. This innovative approach ensures unparalleled performance and precision, setting a new standard in laser processing.
This comprehensive kit includes all essential components such as Laser Safety Glasses, OptiShield Beam Cover, PLH3D-CNC Adapter Pro.
Trust in the best – this kit is your all-in-one Plug&Play package, delivering top-notch performance and hassle-free setup for your machine, from us, Opt Lasers.
Order a mounting kit with a spacer directly from Mekanika. The kit includes 2x DIN912 M4x16 bolts and 2x 6mm spacers.
Click to see the XT8 in action!
PLH3D-XT8 Lazer Kafasının Özellikleri ve Avantajları
Eşsiz Odak Derinliği: Olağanüstü odak derinliği ve genişletilmiş ışın beline sahip XT8, sürekli ayarlama ihtiyacını ortadan kaldırır ve tek geçişte kesim yapmanızı sağlar, böylece işlerinizi hızlandırır.
Hassasiyette Eylem: PLH3D-XT8’in 200 µm altındaki lazer spot boyutu, sanatsal çalışmalar için hassas detaylar elde etmenizi ve 15 mm kalınlığındaki ahşap gibi malzemeleri zahmetsizce kesmenizi sağlar. Yüksek simetrik ışın yapısı sayesinde, kesim çizgi genişliği (kerf) tarama yönü fark etmeksizin aynıdır.
Gri Tonlama Kazıma ve Tam Güç Kesim: İki mod arasında geçiş yapın: Detaylı kazıma için %50 güç veya yüksek hızlı kesim için %100 güç ile çeşitli malzemelere ve uygulamalara hızlıca uyum sağlayın.
Entegre Hava Destek Nozulu: Entegre nozulumuzla kesim verimliliğini artırın. İşlem malzemesine ısıdan kaynaklanan hasarı azaltarak, kesim hızını altı kata kadar yükseltin. Ayrıca koruyucu cam ve ana lensin temiz kalmasına yardımcı olur.
Bakır Isı Borulu Soğutucu: Gelişmiş soğutma teknolojimiz, ısıyı ek bir soğutucuya etkili biçimde taşıyarak optimal soğutma performansı ve uzun ömür sağlar.
Operasyon Güvenliği: Lazerin hazır durumunu gösteren ve aşırı ısınma uyarısı veren sinyal LED’imizle, ek güvenlik ve doğru sıcaklık yönetimi sağlanır.
Süper Hızlı Dahili Sürücü: Entegre sürücümüzle benzersiz performim deneyimleyin, hassas kazıma ve güvenilir sonuçlar elde edin. Lazer diyotlarının sürücüye yakınlığı, yüksek frekanslı akım modülasyonunu mümkün kılar.
Tam Metal Gövde: Lazer kafasının muhafazası tamamen dayanıklı metalden üretilmiş olup, cihaz için sağlam koruma ve uzun ömür sağlar.
Opt Lasers Kesim ve Gravür Lazerleri ile Müşteriler Tarafından Yapılan Ürünlerin Vitrini
Opt Lasers Kesme ve Gravür Lazerli CNC Makineleri Vitrini
Eşsiz Performans ile Yerleşik Sürücü - Lazer Kafasının Kalbi
Opt Lasers, süper hızlı lazer diyot sürücüsünü doğrudan kesme ve gravür lazer kafasına entegre eden ilk firma olarak inovasyonda öncüdür. Yerleşik sürücü, lazer kafasının kalbi olarak lazer diyodunu artırılmış koruma ile sağlar. Lazer diyot sürücüsü üreticisi olarak Opt Lasers, uzun yıllara dayanan deneyimini kullanarak düşük güç tüketimi ve minimum ısı üretimi ile yüksek verimli bir sürücü geliştirmiştir. Bu sayede, sürücünün tüm gerekli sinyalleri hızlıca işleyebilmesi sayesinde yüksek hızlarda kesme ve gravür lazerlerini küçük detaylar veya sık radius dönüşlerde bile kullanmak mümkün hale gelir. Ayrıca 6A maksimum sürücü akımına sahip olan cihazı 3-4A’da çalıştırmak, uzun ömür ve güvenilirlik sağlar, sürücünün ömrünü uzatmak için bir marj oluşturur.
- Maksimum çıkış akım kapasitesi: 6 A
- Tipik çıkış akımı: 3-4 A
- Giriş voltajı: 24 V
- Sıcaklık ölçümü ve yumuşak başlatma için entegre mikrodenetleyici
- Termal koruma sistemi: 45 °C
- Diyot koruması için yumuşak başlatma
- Elektrostatik deşarj (ESD) koruması
- Ters voltaj koruması
- Aşırı akım koruması
- Kompakt boyut ve %90 verimlilik
- CW Modu ve Girdi Kontrol Modu
- PWM/TTL girişi
- Durum çıkışı (5V = TAMAM) girişi
- Modülasyon bant genişliği 0-30 kHz
Ürün Teknik Özellikleri
| PLH3D-XT8 | |
|---|---|
| Maksimum Optik Güç | 45 W |
| Tipik Nokta Boyutu (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Lazer Kafası Ölçüleri (U x G x Y) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Lazer Kafası Ağırlığı, Tip. | 1050g (2.31 lb.) LaserDock ile: 1230g (2.71 lb.) |
| Fan Debisi | 92 m3/h (53 CFM) |
| Fan Gürültüsü | 58 dBA |
| Montaj Delik Deseni | 5x 4 delik, 24 x 15 mm (0.94 x 0.59 in.) |
| Montaj Deliği Türü | M3 x 0.5 x 3 mm |
| Maks. Ortam Sıcaklığı | 40°C (104°F) |
| Modülasyon Girişi | PWM/TTL, 0 – 24 V |
| Önerilen PWM Baz Frekansı | 1 – 10 kHz |
| Maks. Modülasyon Bant Genişliği | 30 kHz |
| Modülasyon Giriş Empedansı | >1 kΩ |
| Güç Kaynağı Birimi Voltajı | 24 V |
| 24 V PSU Min. Akım | 8 A |
| Maksimum Güç Tüketimi | 170 W |
PLH3D-XT8 ile Örnek Kesme ve Gravür Hızları
| Malzeme | Operasyon Tipi | Kalınlık | Hız | Lazer Gücü | Geçiş Sayısı |
|---|---|---|---|---|---|
| Ahşap | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Gravür | Uygulanamaz | 70 mm/s (165 inch/dak) | %20 | 1 | |
| Kontrplak | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Kesim | 3 mm (0.118") | 22.5 mm/s (53.1 inch/dak) | %100 | 1 | |
| Kesim | 4 mm (0.157") | 12 mm/s (28 inch/dak) | %100 | 1 | |
| Kesim | 6 mm (0.236") | 6 mm/s (14 inch/dak) | %100 | 1 | |
| Kesim | 10 mm (0.394") | 3 mm/s (7 inch/dak) | %100 | 1 | |
| Yüksek Yoğunluklu Lif Levha (HDF) | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Kesim | 3 mm (0.118") | 12 mm/s (28 inch/dak) | %100 | 1 | |
| Orta Yoğunluklu Lif Levha (MDF) | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Kesim | 7.5 mm (0.295") | 4 mm/s (9.4 inch/dak) | %100 | 1 | |
| Balsa | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Kesim | 12 mm (0.472") | 40 mm/s (94 inch/dak) | %100 | 2 | |
| Çam Ağacı | Gravür | Uygulanamaz | 350 mm/s (827 inch/dak) | %100 | 1 |
| Kesim | 15 mm (0.591") | 3 mm/s (7 inch/dak) | %100 | 1 | |
| Veg-Tan Üst Taban Domuz Derisi | Gravür | Uygulanamaz | 3000 mm/s (7090 inch/dak) | %100 | 1 |
| Gravür | Uygulanamaz | 60 mm/s (142 inch/dak) | %2 | 1 | |
| Kesim | 2 mm (0.079") | 50 mm/s (118 inch/dak) | %100 | 1 | |
| Sert Veg-Tan Tam Taban İnek Derisi | Gravür | Uygulanamaz | 3000 mm/s (7090 inch/dak) | %100 | 1 |
| Gravür | Uygulanamaz | 60 mm/s (142 inch/dak) | %2 | 1 | |
| Kesim | 4 mm (0.157") | 18 mm/s (42.5 inch/dak) | %100 | 1 | |
| PU (Poliüretan) Taklit Deri | Kesim | 2 mm (0.079") | 50 mm/s (118 inch/dak) | %100 | 1 |
| Beyaz Mermer | (Derin) Gravür | Uygulanamaz | 52 mm/s (120 inch/dak) | %100 | 1 |
| Arduvaz | Gravür | Uygulanamaz | 140 mm/s (330 inch/dak) | %100 | 1 |
| Siyah Akrilik | Kesim | 2 mm (0.079") | 7 mm/s (17 inch/dak) | %100 | 1 |
| Kesim | 5 mm (0.197") | 6 mm/s (14 inch/dak) | %100 | 3 | |
| Kesim | 10 mm (0.394") | 6 mm/s (14 inch/dak) | %100 | 4 | |
| Turuncu Transparan Akrilik | Gravür | Uygulanamaz | 220 mm/s (520 inch/dak) | %5 | 1 |
| Kırmızı Akrilik | Kesim | 2 mm (0.079") | 4.2 mm/s (9.9 inch/dak) | %100 | 1 |
| Yeşil Akrilik | Kesim | 2 mm (0.079") | 2.8 mm/s (6.6 inch/dak) | %100 | 1 |
| Pamuk | Gravür | Uygulanamaz | 180 mm/s (425 inch/dak) | %15 | 1 |
| Kot Pantolon | Kesim | 0.5 mm (0.0197") | 255 mm/s (602 inch/dak) | %100 | 1 |
| Yüksek Yoğunluklu Takviyeli Naylon | Kesim | 3.6 mm (0.142") | 6 mm/s (14.2 inch/dak) | %100 | 1 |
| Beyaz Polyester | Kesim | 0.2 mm (0.00787") | 60 mm/s (142 inch/dak) | %100 | 1 |
| Beyaz Yüksek Yoğunluklu Polyester | Kesim | 0.4 mm (0.0157") | 25 mm/s (59 inch/dak) | %100 | 1 |
| Cordura | Kesim | 0.35 mm (0.0138") | 150 mm/s (354 inch/dak) | %100 | 1 |
| Kesim | 0.5 mm (0.0197") | 95 mm/s (224 inch/dak) | %100 | 1 | |
| Keçe | Kesim | 4 mm (0.1575") | 70 mm/s (165 inch/dak) | %100 | 1 |
| Poli Köpük | Kesim | 40 mm (1.575") | 5 mm/s (12 inch/dak) | %100 | 1 |
| Kesim | 40 mm (1.575") | 15 mm/s (35 inch/dak) | %100 | 3 | |
| EVA Köpük | Kesim | 3 mm (0.118") | 140 mm/s (331 inch/dak) | %100 | 1 |
| Kesim | 5 mm (0.197") | 85 mm/s (201 inch/dak) | %100 | 1 | |
| Poliüretan (PU) Köpük | Kesim | 10 mm (0.394") | 88.5 mm/s (209 inch/dak) | %100 | 1 |
| Karbon Fiber | Kesim | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/dak) | %100 | 1 |
| Cam Fiber | Kesim | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/dak) | %100 | 1 |
| Paslanmaz Çelik | (Derin) Gravür | Uygulanamaz | 70 mm/s (165 inch/dak) | %25 | 1 |
| (Derin) Gravür | Uygulanamaz | 280 mm/s (661 inch/dak) | %100 | 1 | |
| Markalama | Uygulanamaz | 865 mm/s (2040 inch/dak) | %100 | 1 | |
| Takım Çeliği | (Derin) Gravür | Uygulanamaz | 70 mm/s (165 inch/dak) | %25 | 1 |
| (Derin) Gravür | Uygulanamaz | 280 mm/s (661 inch/dak) | %100 | 1 | |
| Markalama | Uygulanamaz | 865 mm/s (2040 inch/dak) | %100 | 1 |
