Sterownik diod laserowych LPLDD-10A-35V-TP-H

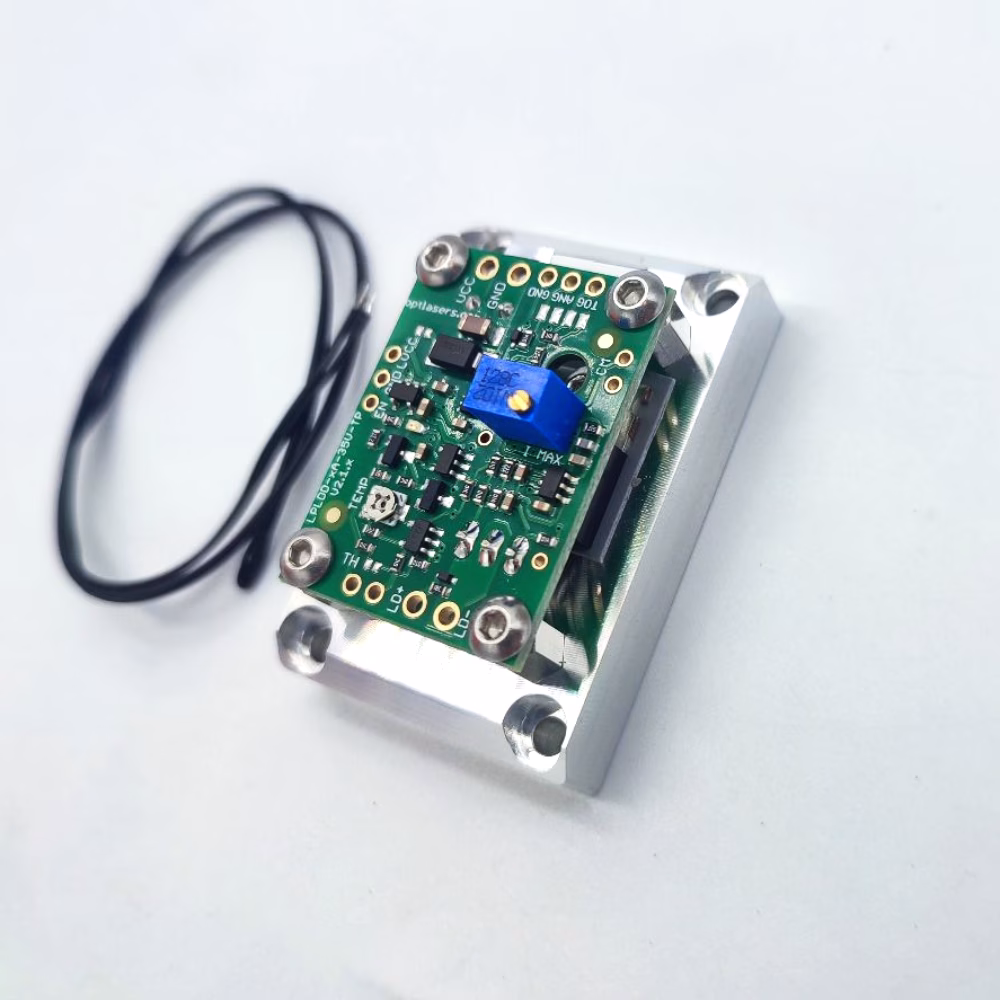

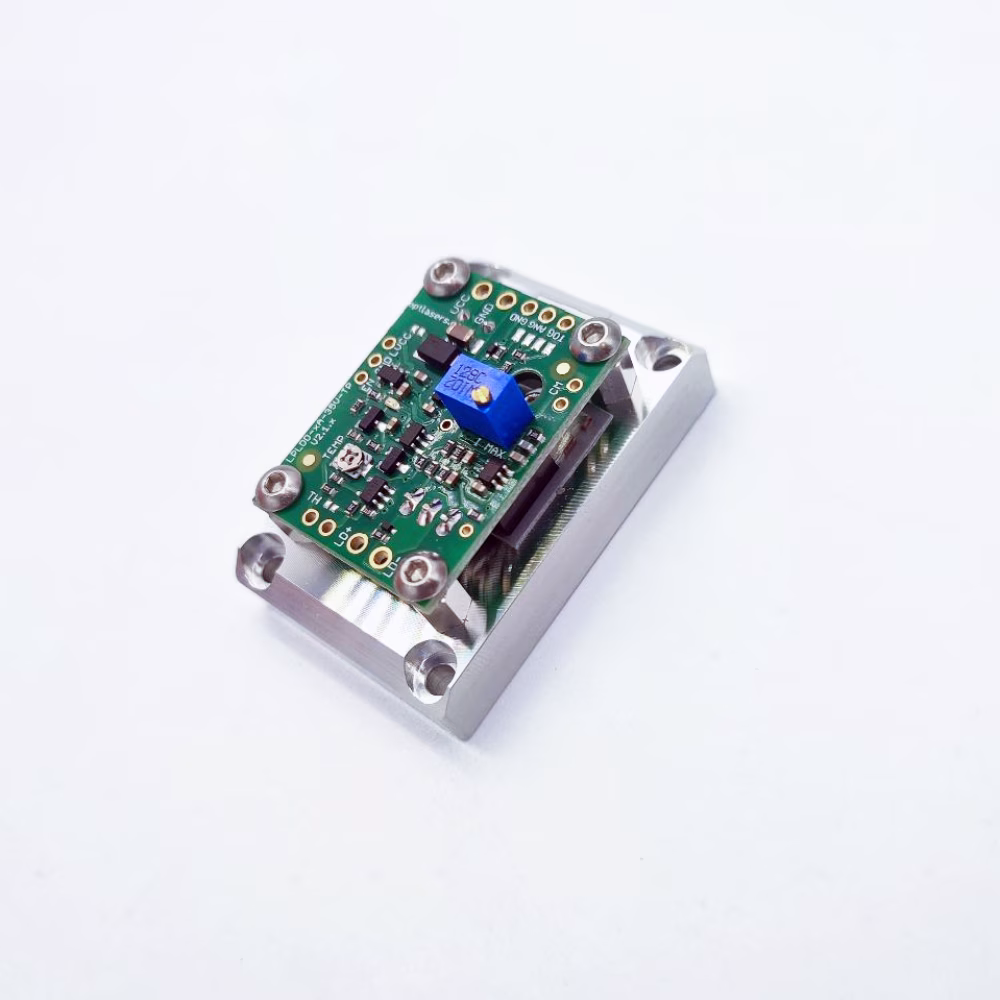

Sterownik diod laserowych LPLDD-10A-35V-TP-H to wysokowydajny, uniwersalny sterownik kompatybilny z napięciami wejściowymi od 7,5V do 35V, w tym 12V i 24V. Obsługuje maksymalny prąd 10A oraz częstotliwości modulacji do 100 kHz. Sterownik ten współpracuje z szeroką gamą diod laserowych i oferuje elastyczne opcje modulacji, w tym TTL, analogową oraz tryby kombinowane. Wersja -H wyposażona jest w dodatkowy radiator dla poprawy chłodzenia i łatwiejszego montażu, zapewniając optymalną wydajność oraz długą żywotność.
Pliki do pobrania
Rabaty ilościowe
| Ilość | Cena | Rabat | Oszczędzasz |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Do $19.80 |
| 5 | $84.15 | $14.85 | Do $74.25 |
| 25 | $79.20 | $19.80 | Do $495.00 |
| 50 | $59.40 | $39.60 | Do $1,980.00 |
| 100 | $54.45 | $44.55 | Do $4,455.00 |
Opis produktu
Sterownik diod laserowych LPLDD-35V-TP to nowa wersja naszego klasycznego sterownika diod laserowych z zabezpieczeniem termicznym, które zapewnia prawidłową pracę diody laserowej oraz chroni ją przed przegrzaniem. Sterownik do zasilania diod laserowych posiada cztery opcje wyjściowego prądu o maksymalnej wartości do 10A, a także umożliwia modulację prądu płynącego przez diodę z częstotliwością do 100 kHz. Przykładowy test z modulacją sygnału wejściowego prostokątnego o częstotliwości 10 kHz przedstawiono poniżej. Sterownik LPLDD-35V-TP umożliwia zasilanie praktycznie każdej diody laserowej dostępnej na rynku o mocy do 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Funkcje:
- Szeroki zakres napięcia wejściowego
- Wiele opcji sterowania, w tym proporcjonalne, PWM oraz ich kombinacja
- Doskonale niski poziom szumów
- Wysokie pasmo przenoszenia
- Krótkie czasy narastania i opadania
- Różnorodne opcje wyjściowego prądu
Wersje prądu wyjściowego:
| Wersja | Napięcie zasilania[1] | Przelicznik pomiaru prądu | Pasmo przenoszenia -3 dB [kHz] | Czas narastania/opadania [ns] | Szumy [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Napięcie zasilania logiki powinno wynosić od 7,5V do 35V
Zasilanie
Kiedy zasilasz zarówno diodę laserową, jak i sterownik z jednego zasilacza w zakresie 7,5 - 35V DC, należy zewrzeć zworkę LD VCC.
W przypadku zasilania diody niskim napięciem, np. 3 V, należy zastosować dwa zasilacze, a zworkę VLD rozłączyć.
Sterownik powinien być zasilany napięciem w zakresie 7,5 - 35V DC, a dioda laserowa powinna być podłączona do zasilacza w zakresie 3,3V - 35V DC.
Ta funkcjonalność umożliwia zasilanie diody laserowej niskim napięciem, co przekłada się na niższą moc strat generowaną przez sterownik.
Wejścia modulacji
Wejścia modulacji akceptują sygnały 0-5V
Modulacja analogowa oznacza, że stosując 2,5V na wejściu ANG uzyskujesz 50% mocy wyjściowej, analogicznie przy 4V uzyskujesz 80% mocy wyjściowej itd.
Wejście przełączające może być użyte jako PWM. Oznacza to, że przy wypełnieniu 50% uzyskujemy 50% mocy wyjściowej.
Wejście modulacyjne sterownika jest chronione diodą Zenera 5V1. Nie zaleca się jednak stosowania napięcia modulacyjnego wyższego niż 5V.
Zabezpieczenie termiczne
Sterownik wyposażony jest w system ochrony termicznej, który zabezpiecza diodę laserową przed przegrzaniem.
System ochrony termicznej jest zaprojektowany do współpracy z termistorem NTC 10kΩ, β=3950.
Temperaturę, przy której aktywuje się ochrona, można ustawić w zakresie 10 - 50°C przy użyciu potencjometru.
Przykładowy test
Test wykonano przy użyciu:
- sterownika LPLDD-5A-35V-TP
- 6 W diody krzemowej (przy 5A)
- diody przylutowanej bezpośrednio do sterownika
- napięcia wejściowego 4 V (10kHz, wypełnienie 5%)
