LPLDD-10A-35V-TP-H Laser Dióda Meghajtó
Az LPLDD-10A-35V-TP-H Laser Dióda Meghajtó egy nagy teljesítményű, sokoldalú meghajtó, amely 7.5V-tól 35V-ig, beleértve a 12V és 24V tápfeszültségeket is, kompatibilis. Maximálisan 10A áramerősséget és akár 100 kHz modulációs frekvenciát támogat. Ez a meghajtó széles lézerdióda-tartománnyal kompatibilis, és rugalmas modulációs lehetőségeket kínál, beleértve a TTL, analóg és kombinált modulációs üzemmódokat. A -H verzió további hűtőbordával van ellátva a hatékonyabb hűtés és könnyebb telepítés érdekében, biztosítva az optimális működést és élettartamot.
Letöltés
Mennyiségi kedvezmény
| Mennyiség | Ár | Kedvezmény | Megtakarítás |
|---|---|---|---|
| 2 | $89.10 | $9.90 | -ig $19.80 |
| 5 | $84.15 | $14.85 | -ig $74.25 |
| 25 | $79.20 | $19.80 | -ig $495.00 |
| 50 | $59.40 | $39.60 | -ig $1,980.00 |
| 100 | $54.45 | $44.55 | -ig $4,455.00 |
Termék leírása
Az LPLDD-35V-TP Laser Dióda Meghajtó a klasszikus, termikus védelemmel ellátott lézerdióda-meghajtónk új verziója, amely biztosítja a lézerdióda megfelelő működését és megvédi azt a túlmelegedéstől. A lézerdiódák tápellátására szolgáló meghajtó négy kimeneti áram opcióval rendelkezik, legfeljebb 10A áramerősségig, valamint lehetővé teszi a diódán átfolyó áram modulálását akár 100 kHz-es frekvenciáig. Az alábbiakban bemutatott példa tesztben egy 10 kHz négyszögjel bemeneti jellel történt moduláció látható. Az LPLDD-35V-TP meghajtó képes szinte bármilyen, piacon elérhető lézerdióda meghajtására egészen 5 W teljesítményig – 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm hullámhosszon.
Jellemzők:
- Széles bemeneti feszültségtartomány
- Többféle vezérlési lehetőség, beleértve az arányos, PWM és mindkettő kombinációját
- Kiváló zajjellemző
- Magas sávszélesség
- Rövid fel- és lefutási idő
- Többféle kimeneti áramerősség opció
Kimeneti áram verziók:
| Verzió | Tápfeszültség[1] | Árammérés aránya | -3 dB sávszélesség [kHz] | Fel-/le-futási idő [ns] | Zaj [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] A logikai tápfeszültségnek 7.5V – 35V tartományban kell lennie

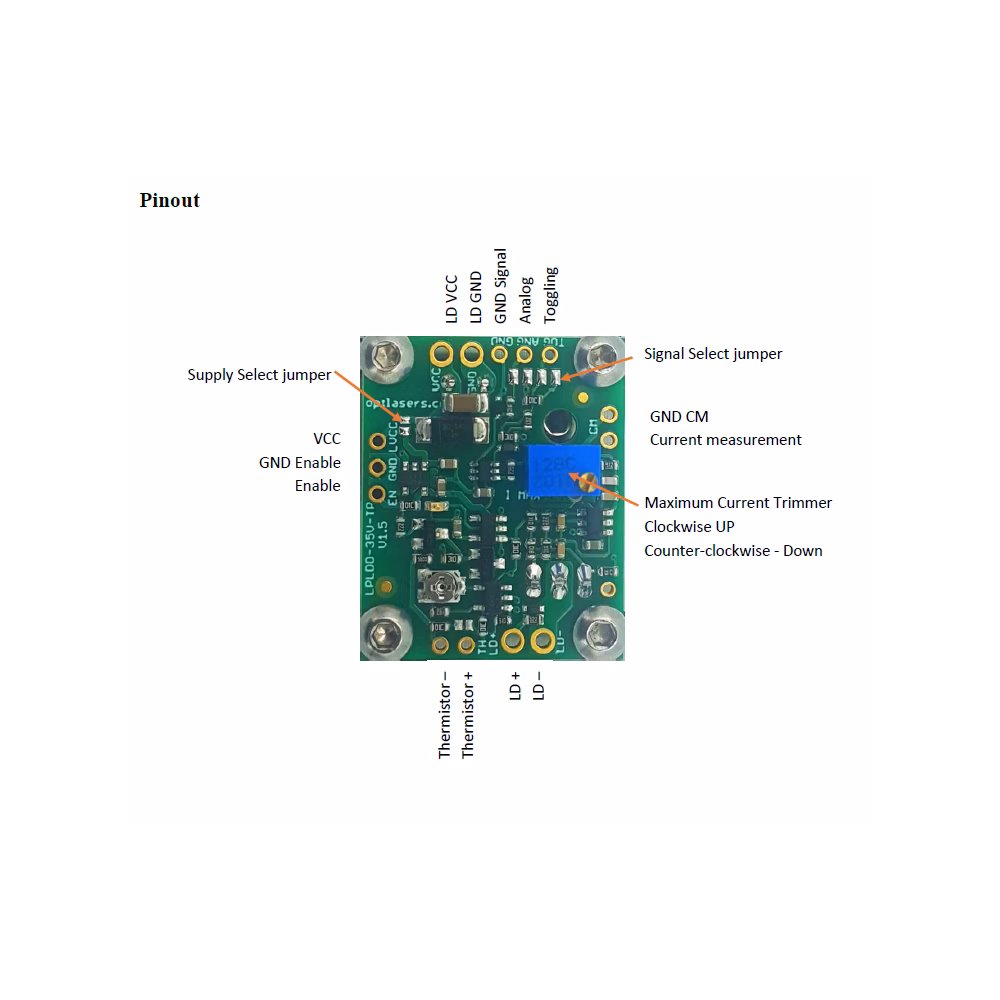

Tápellátás
Amennyiben a lézerdiódát és a meghajtót is ugyanarról a 7.5 - 35V DC tartományú tápegységről kívánja üzemeltetni, az LD VCC átkötést csatlakoztatni kell.
Alacsony feszültséggel történő dióda tápellátás esetén, pl. 3 V, két tápegység használata szükséges, és a VLD átkötést meg kell szakítani.
A meghajtó tápfeszültsége: 7.5 - 35 V DC között, a lézerdióda pedig 3.3 V - 35 V DC tartományban csatlakoztatható.
Ez a funkció lehetővé teszi a lézerdióda alacsony feszültséggel történő táplálását, így a meghajtó által termelt teljesítményveszteség csökken.
Modulációs bemenetek
A modulációs bemenetek 0-5V-os jeleket fogadnak.
Analóg moduláció esetén, ha az ANG bemenetre 2,5 V-ot adunk, a kimenő teljesítmény 50%, 4 V-nál 80% a kimenő teljesítmény, stb.
A kapcsoló bemenet PWM-ként használható. Ez azt jelenti, hogy 50%-os kitöltési tényezőnél 50% kimenő teljesítmény érhető el.
A meghajtó modulációs bemenetét egy 5V1 Zener dióda védi. Ennek ellenére a modulációs feszültség nem haladhatja meg az 5 V-ot.
Hővédelem
A meghajtó hővédelmi rendszerrel rendelkezik, mely megóvja a lézerdiódát a túlmelegedéstől.
A hővédelem NTC 10kΩ, β=3950 termisztorral használható.
A védelmi rendszer működésének hőmérsékleti tartománya trimmerrel 10 - 50 oC között állítható be.
Példateszt
A teszt során a következőket használtuk:
- LPLDD-5A-35V-TP meghajtó
- 6 W szilícium dióda (5A-en)
- a dióda közvetlenül a meghajtóra forrasztva
- 4 V bemeneti feszültség (10kHz @ 5% kitöltési tényező)
