Soczewki cylindryczne 2X powiększenie (AR 400-700 nm) BLUE
Układ optyczny do redukcji dywergencji wiązki laserowej. Zaprojektowany do niebieskich i zielonych wiązek laserowych, które charakteryzują się mniejszą dywergencją niż czerwone. Soczewki mają powiększenie 2x, a dywergencja wiązki jest również korygowana dwukrotnie.
Opis produktu
O soczewkach cylindrycznych 2X powiększenie (AR 400-700 nm) BLUE
Układ optyczny do redukcji dywergencji wiązki laserowej na dużych odległościach. Na obie powierzchnie soczewki naniesiona została powłoka antyrefleksyjna, zapewniająca wyjątkową transmisję światła na poziomie 99,7% w całym zakresie widma 400 - 700 nm.
Soczewki zostały zaprojektowane pod względem geometrycznym tak, aby zapewnić optymalne dopasowanie do diod wymienionych poniżej. Mogą być również stosowane z innymi diodami laserowymi. W przypadku pytań dotyczących doboru odpowiednich soczewek do zastosowania z Twoją diodą laserową, zapraszamy do kontaktu.
System soczewek został zoptymalizowany do pracy z diodami laserowymi o długości fali 445 nm:
- 1400 - 2000 mW Nichia (NDB7412T)
- 2000 - 3000 mW (Nichia NDB7875)
- 1400 mW Osram (PLTB450)
- 1600 mW Osram (PLTB450B)
Poniżej przedstawiono test układu optycznego z diodą laserową Nichia 445 nm 1500 mW (NDB7412T). Zastosowanie tego zestawu soczewek pozwala na redukcję szerokości wiązki laserowej około 2-krotnie.
Wymiary plamki wyjściowej wiązki na odległości 10 cm bez soczewek cylindrycznych i z nimi.
Wymiary plamki wiązki laserowej bez i z soczewkami na odległości 10 metrów.

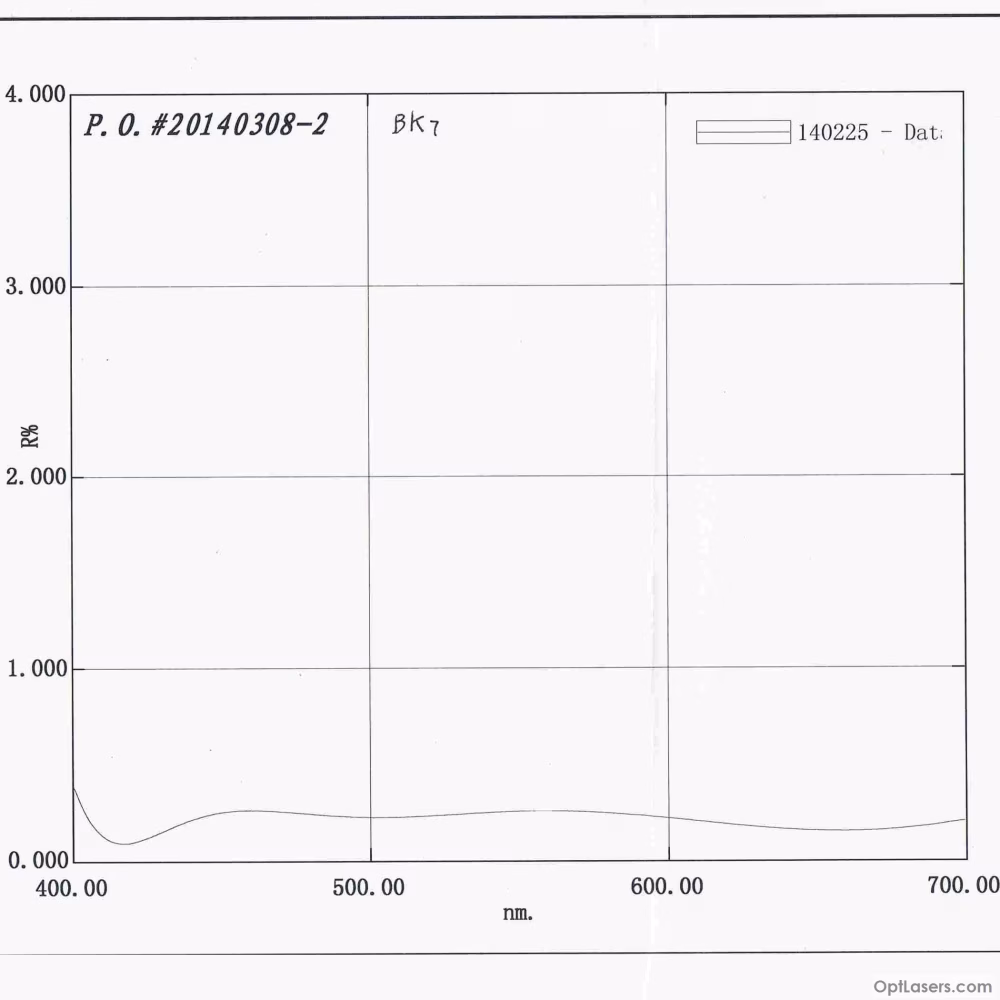

Wykres przedstawiający wynik pomiaru odbiciowości dla obu soczewek:
