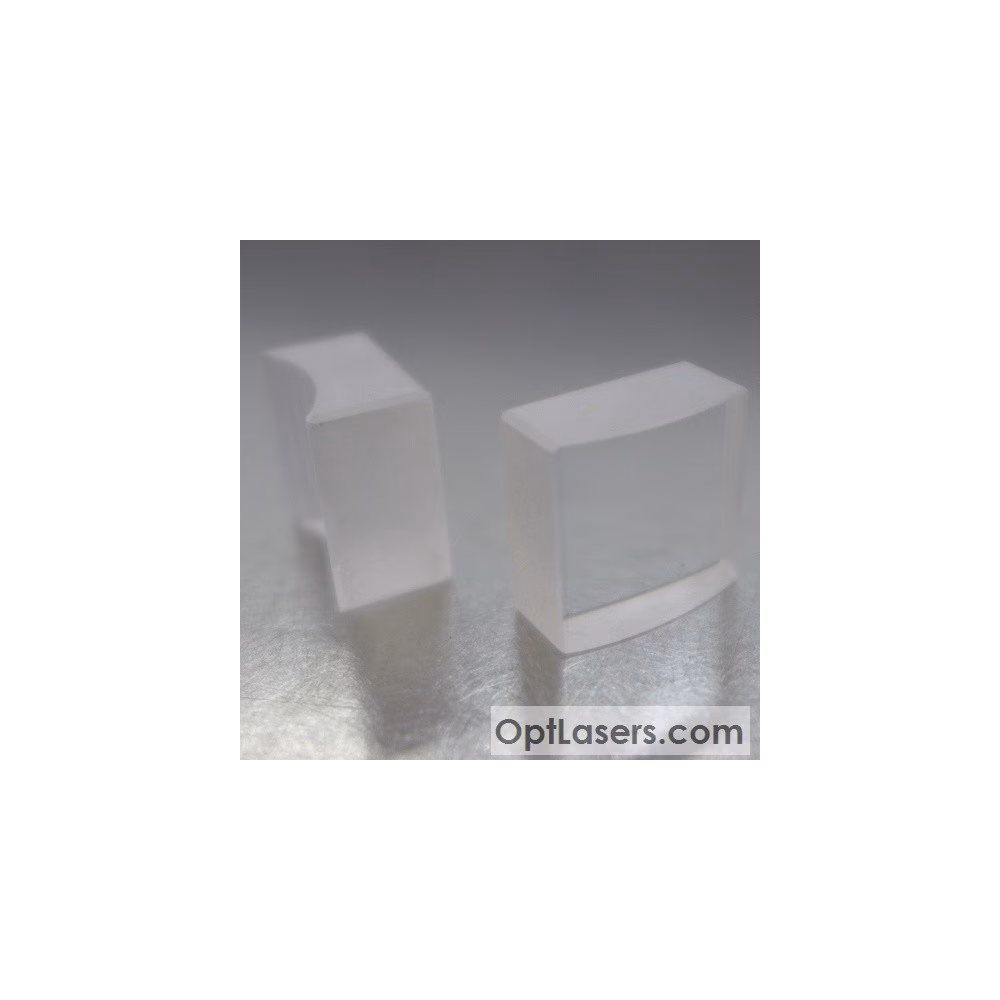

Цилиндрические линзы 2-кратное увеличение (AR 400-700 нм) BLUE
Оптическая система для снижения дивергенции лазерного луча. Предназначена для лазерных лучей синего и зелёного спектра, которые имеют более низкую дивергенцию по сравнению с красными. Линзы обеспечивают 2-кратное увеличение, при этом дивергенция луча также корректируется вдвое.
Описание продукта
О цилиндрических линзах с 2-кратным увеличением (AR 400-700 нм) BLUE
Оптическая система для уменьшения дивергенции лазерного луча на больших расстояниях. На обе поверхности линзы нанесено просветляющее покрытие, обеспечивающее исключительно высокую пропускную способность — 99,7 % во всём спектре 400–700 нм.
Линзы спроектированы по форме для оптимального взаимодействия с диодами, указанными ниже. Также могут использоваться с другими лазерными диодами. Если у вас есть вопросы по правильному выбору линз для вашего лазерного диода, пожалуйста, свяжитесь с нами для консультации.
Система линз предназначена для лазерных диодов с длиной волны 445 нм:
- 1400-2000 мВт Nichia (NDB7412T)
- 2000-3000 мВт (Nichia NDB7875)
- 1400 мВт Osram (PLTB450)
- 1600 мВт Osram (PLTB450B)
Ниже приведён пример тестирования оптической системы с лазерным диодом Nichia 445 нм 1500 мВт (NDB7412T). С помощью данной пары линз ширину лазерного пучка можно уменьшить примерно в 2 раза.
Размеры пятна лазерного пятна на расстоянии 10 см без цилиндрических линз и с ними.
Размеры пятна лазерного пучка без линз и с ними на расстоянии 10 метров.

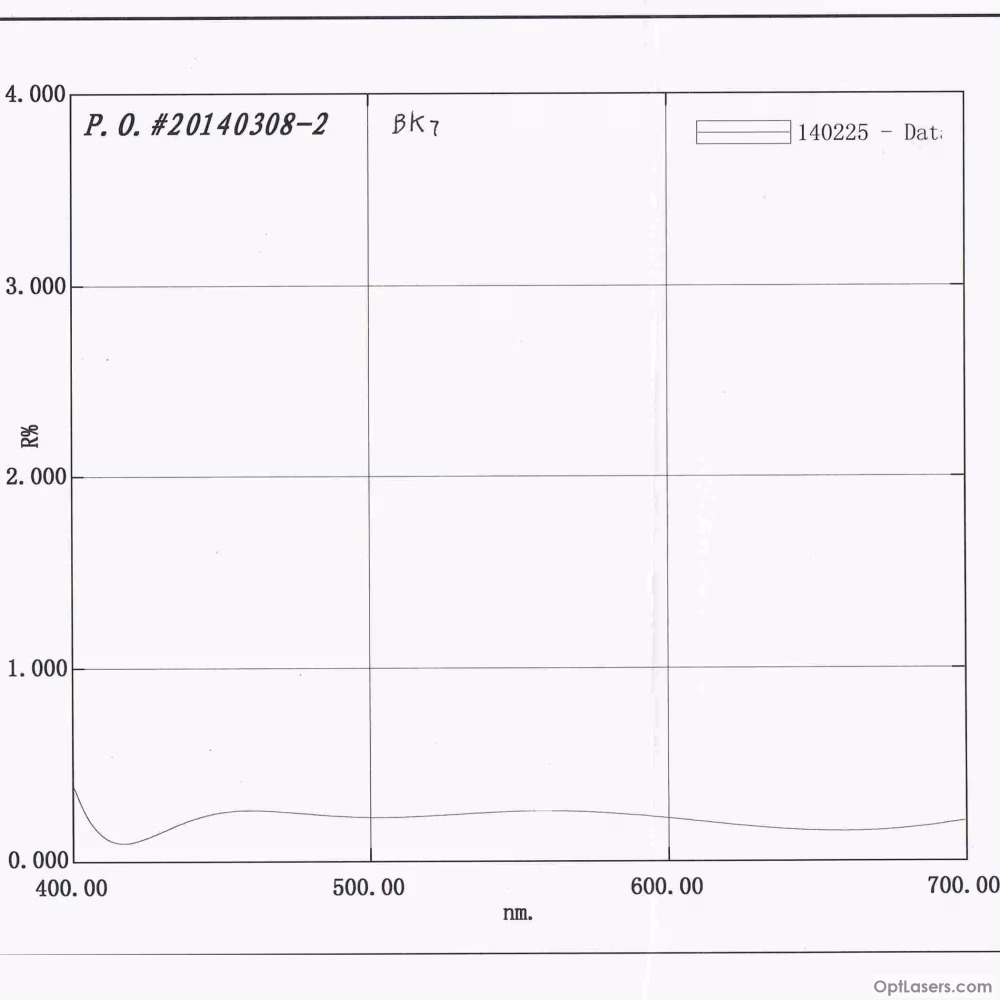

График, демонстрирующий результат теста отражения обеих линз:
