1 x PLH3D-XT8 45W-os vágó és gravírozó lézerfej
Specifikációk: (¾" ).
A legjobb a következőkhöz: CO2-szerű ultra nagy sebességű vágás és gravírozás, vastag anyagok vágása

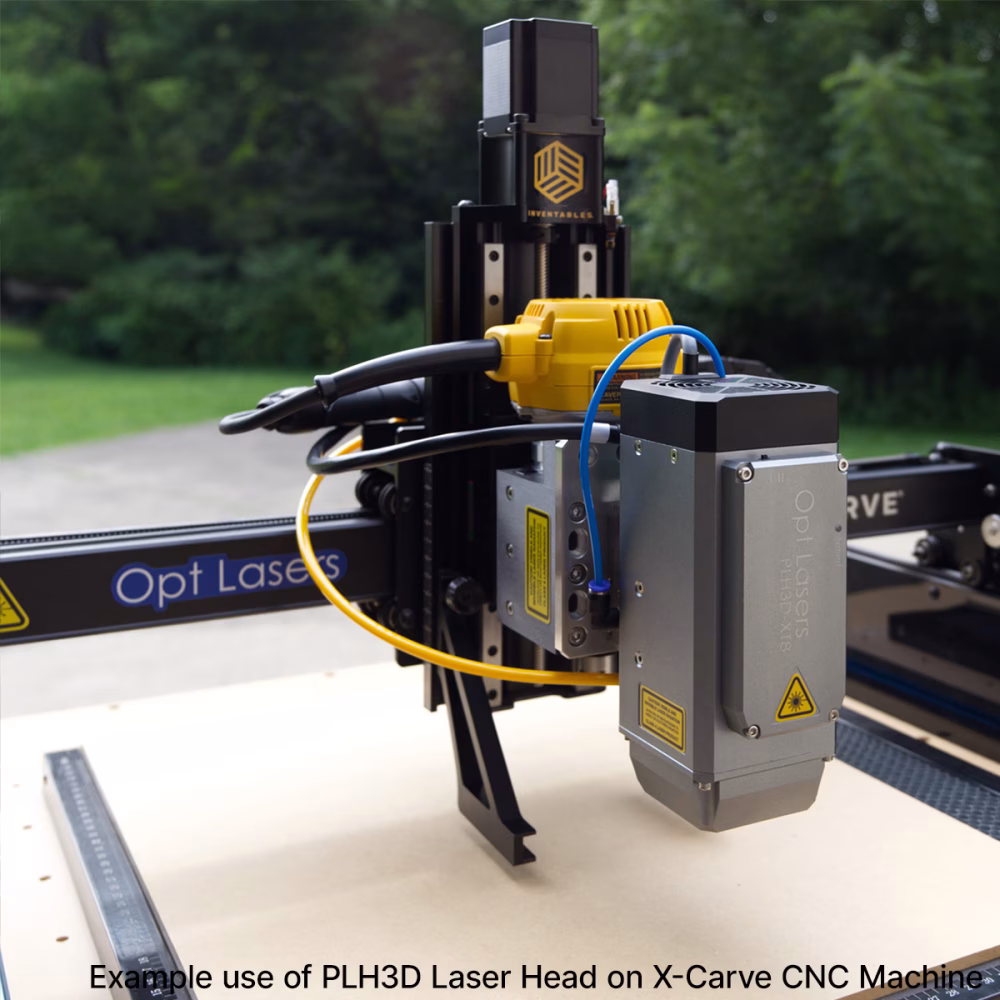

XT8 45W Plug&Play lézer készlet az X-Carve CNC-hez
X-Carve PLH3D-XT8 lézer frissítő készlet
Specifikációk: Egy menetben akár 20 mm-es (¾") fát is vághat.
A legjobb a következőkhöz: CO₂-szerű ultra-nagysebességű vágás és precíziós gravírozás, beleértve a vastag anyagokat is.
Kompatibilitás: Teljesen kompatibilis a Carbide X-Carve CNC-kkel - A dobozból kivéve azonnal telepíthető
- Vélemények olvasása (28)
004421
5902693114598
Frequently Bought Together
|
|
|
LaserDock PRO - Lézer CNC-hez mágneses dokkoló állomás $199.00 $159.20 |
|
|
|
LaserDock PRO - Csak a lézer oldalsó része $99.00 $89.10 |
|
|
|
LaserDock PRO - Csak CNC oldalsó rész $99.00 $89.10 |
Insurance Options
|
|
|
2 éves biztosítás ütközésre vagy lézerfej leesésre $249.00 $224.10 |
CNC Machine Control Software
Additional Safety Accessories
|
|
|
$187.00 $168.30 |
Spare Accessories
|
|
|
$70.00 |
|
|
|
$29.00 |
|
|
|
$5.00 |
Csomag tartalom
-
-
1 x PLH3D-CNC Adapter Pro
✔ Kommunikációt biztosít a CNC-gépek és a lézerfejek között.
✔ További biztonsági réteget biztosít a felhasználók és a lézerfejek számára.
-
1 x 24V 8A tápegység amerikai / brit adapterekkel
✔ A PLH3D-sorozatú lézerfejek táplálásához a PLH3D-CNC Adapter Pro adapteren keresztül.
✔ Megbízható 24V 8A kimenetet biztosít.
✔ A célországban használt szabványokkal kompatibilis dugóval szállítják.
-
1 x Lézerbiztonsági szemüveg
✔ Lézerbiztonsági szemüveg OD 7+ besorolással a 190–540 nm tartományban.
✔ Csökkenti a visszaverődő lézerfény által a felhasználó szemébe jutó fény kockázatát.
-
1 x X-Carve CNC rögzítés a PLH3D-XT8 lézerfejhez
✔ Alumínium tartó a PLH3D-XT8 lézerfej vagy a LaserDock Pro X-Carve CNC gépekre történő felszereléséhez.
✔ Tartalmaz egy csavarkészletet.
-
1 x Kábel a PLH3D-XT8 lézerfejhez (7m / 22 ft)
✔ Kábel a PLH3D-sorozatú lézerfejek vagy a LaserDock Pro és a PLH3D-CNC Adapter Pro csatlakoztatásához.
✔ Tápfeszültséget és vezérlőjeleket továbbít a lézerfejhez.
-
1 x OptiShield - PLH3D lézergravírozó lézernyaláb burkolata
✔ Csökkenti a fényvisszaverődést a feldolgozott anyagról, és biztosítja a lézerfej optimális hűtését.
✔ A nagynyomású légsegédfúvókára szerelhető.
-
1 x X-Carve jelvezeték PLH3D-CNC Adapterhez
✔ Kapcsolatot biztosít a PLH3D-CNC Adapter és az X-Carve X-Controller között.
-
1 x PLH3D magassági referencia eszköz
✔ Kompakt eszköz a fókusztávolság egyszerű és gyors beállításához a PLH3D-sorozatú lézergravírozókhoz.
-
1 x CNC lézer matricák készlete
✔ CNC lézermatricák készlete.
✔ Tartalmazza az Opt Lasers minden lézerkészletét.
Letöltés
Termék leírása
Az Opt Lasers által ezen a piacon először kínált előnyök
5 éves Opt Lasers garancia
30 napos elégedettségi garancia visszaküldés esetén
Élettartamra szóló műszaki támogatás
Az ügyfélszolgálatban #1
30 napos elégedettségi garancia visszaküldés esetén
Élettartamra szóló műszaki támogatás
Az ügyfélszolgálatban #1
Páratlan tartósság és megbízhatóság
Opcionális biztosítás ütközés vagy a lézerfej leejtése esetére
Termék a lézerfej-koncepció megalkotójától
Lengyelországban készült, EU
Opcionális biztosítás ütközés vagy a lézerfej leejtése esetére
Termék a lézerfej-koncepció megalkotójától
Lengyelországban készült, EU

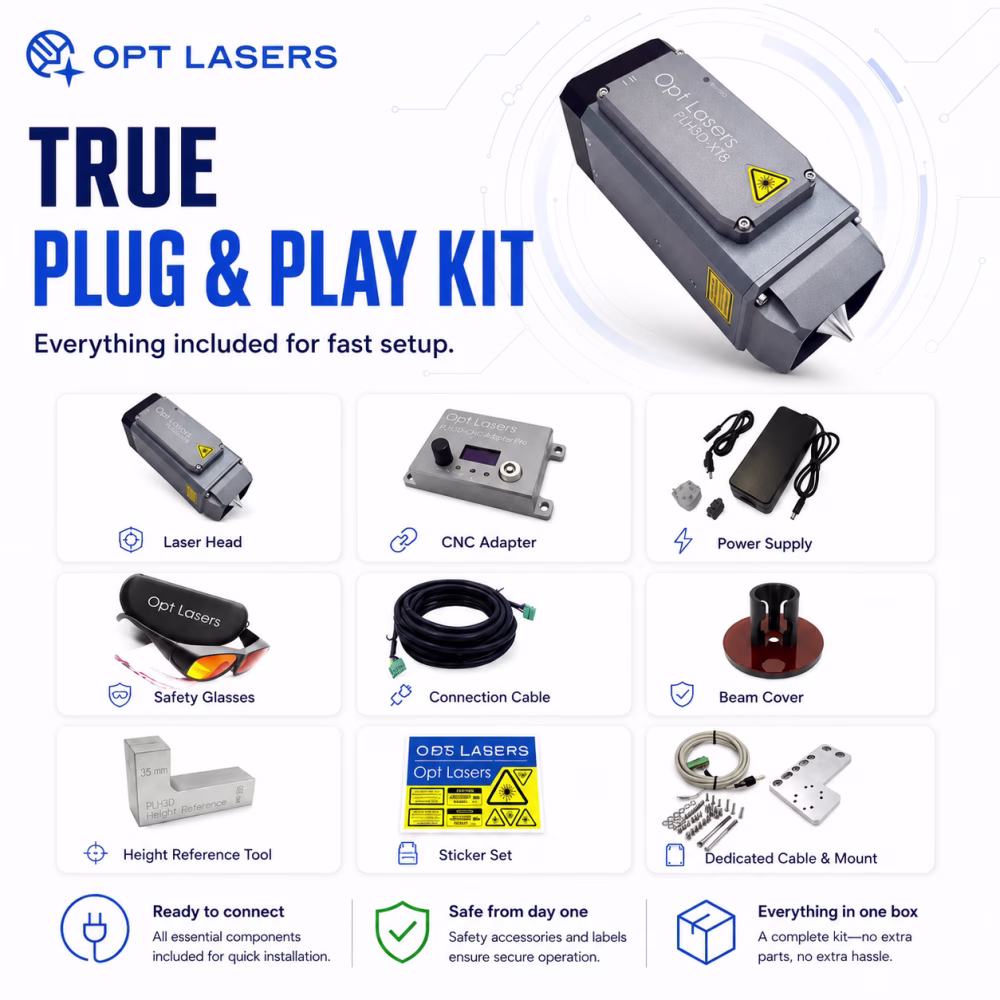

Mit tartalmaz az X-Carve PLH3D-XT8 lézer készlet?
Ez a Plug & Play lézerfrissítő készlet az Opt Lasers-től a tökéletes megoldás az X-Carve CNC gépének precíziós vágási és gravírozási képességekkel való bővítésére. A CNC-lézerfejek eredeti megalkotója és iparági vezetője által tervezett készlet mindent tartalmaz, ami a gyors és problémamentes telepítéshez szükséges. Teljesen kompatibilis az X-Carve-val, és világszerte megbíznak benne a szakemberek, így az első naptól kezdve maximális teljesítményt és megbízhatóságot biztosít.
- PLH3D-XT8 lézerfej - A legerősebb és legfejlettebb kék lézermodulunk.
- PLH3D-CNC Adapter Pro - Csatlakoztatja a CNC-t intelligens biztonsági funkciókkal.
- Lézervédelmi szemüveg - CE minősítésű védelem a kék lézerfénnyel szemben
- Dedikált jelvezeték - Stabil és interferenciamentes jelátvitelre optimalizálva
- Dedikált rögzítő - Biztonságos és merev rögzítési rendszer
- Magassági referenciaeszköz - Segít gyorsan beállítani a megfelelő munkatávolságot
- Tápegység - Kiváló minőségű, alacsony zajszintű 24V-os tápegység nemzetközi dugókkal
- Kábel a lézerfejhez - Tartós kábel megfelelő csatlakozókkal
- OptiShield - Biztonsági sugárvédő légfúvókával
- CNC lézer matricakészlet - Jelölje meg gépét a biztonságos lézerhasználat érdekében
- Csavarkészlet - Az összes szükséges csavart tartalmazza a készlet
Minden, amire szüksége van az induláshoz - rejtett költségek vagy hiányzó alkatrészek nélkül!
PLH3D sorozat: A koncepciótól az eredményekig - Nézze meg működés közben
PLH3D-XT8 45W lézer - Jellemzők és teljesítmény bemutató
A nagy teljesítményű 45 W-os lézerfej mélyfókuszálással minimalizálja az újrafókuszálás szükségességét, és gyors, egymenetes vágást tesz lehetővé. Az anyagok széles skálájával kompatibilis, és 200 µm alatti foltmérettel éles részleteket biztosít. Két teljesítmény üzemmód lehetővé teszi a precíz szürkeárnyalatos gravírozást vagy a teljes teljesítményű vágást. A beépített légsegítség, a réz hőcsövek, a gyors meghajtó, az állapotjelző LED-ek és a robusztus, teljes fémtest stabil, megbízható teljesítményt biztosítanak.
Plug & Play készletek - percek alatt telepíthető
Egy tömör útmutató a PLH3D lézer bekötéséhez és konfigurálásához a népszerű routereken, mint például az X-Carve és a Shapeoko. Kitér az első futtatás beállításaira és tippekre a tiszta vágásokhoz és vésésekhez. Bemutatja a széles körű kompatibilitást számos CNC platformon. Ideális gyors kezdésként a saját telepítés előtt.
PLH3D-CNC Adapter PRO - Végső vezérlési megoldás a CNC lézer beállításához
Egyszerűsíti a kábelezést és a vezérlést a jelátalakítással, az OLED-vezérelt beállítással és a CNC-kész előbeállításokkal. A valós idejű diagnosztika és a réteges biztonság (kulcs, jelellenőrzés, automatikus hatástalanítás) védi a felhasználókat és a hardvert. Az összes PLH3D lézerfejjel működik. A robusztus eloxált ház ellenáll a műhelyi igényeknek.
LaserDock PRO: A CNC lézerfejek könnyed rögzítése
Pattintsa fel/le a lézert másodpercek alatt mágneses pontossággal és integrált levegővel/tápegységgel. Az automatikus leválasztás megvéd a Z-tengely ütéseitől, míg az aranyozott rugós csapok és a pozíciórögzítés megismételhető igazítást biztosít. Kompatibilis az összes jelenlegi és jövőbeli fejjel, ez egy rendezett, jövőbiztos rögzítés. A kemény eloxált alumínium biztosítja a tartósságot üzemi környezetben.
Választható tartozék - adja hozzá az oldal tetején található listából.
Mit lehet vágni vagy gravírozni?
Ezek a legnépszerűbb anyagok a PLH3D-XT8 segítségével végzett lézeres vágáshoz és gravírozáshoz.
Az alábbi szakasz után egy teljes táblázatban megtalálja számos további anyag sebesség- és teljesítménytesztjeinek eredményeit.
Fa
Rétegelt lemez
Bőr
Habanyag
Gumi (PVC-mentes)
Parafa
Eloxált alumínium (gravírozás)
Kerámialapok (gravírozás)
Akril
Kő (gravírozás)
Papír és karton
Textíliák
Fémek (gravírozás)
Speciális anyagok
ÜvegÉs még sok egyéb anyag, amelyek az alábbi táblázatban találhatók.
PLH3D-XT8 – vágási és gravírozási sebességtáblázat
Példák vágási és gravírozási sebességekre a PLH3D-XT8-cal
| Anyag | Művelettípus | Vastagság | Sebesség | Lézerteljesítmény | Menetszám |
|---|---|---|---|---|---|
| Fa | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Gravírozás | N/A | 70 mm/s (165 hüvelyk/perc) | 20% | 1 | |
| Rétegelt lemez | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Vágás | 3 mm (0.118") | 22.5 mm/s (53.1 hüvelyk/perc) | 100% | 1 | |
| Vágás | 4 mm (0.157") | 12 mm/s (28 hüvelyk/perc) | 100% | 1 | |
| Vágás | 6 mm (0.236") | 6 mm/s (14 hüvelyk/perc) | 100% | 1 | |
| Vágás | 10 mm (0.394") | 3 mm/s (7 hüvelyk/perc) | 100% | 1 | |
| Nagy sűrűségű farostlemez (HDF) | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Vágás | 3 mm (0.118") | 12 mm/s (28 hüvelyk/perc) | 100% | 1 | |
| Közepes sűrűségű farostlemez (MDF) | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Vágás | 7.5 mm (0.295") | 4 mm/s (9.4 hüvelyk/perc) | 100% | 1 | |
| Balsa | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Vágás | 12 mm (0.472") | 40 mm/s (94 hüvelyk/perc) | 100% | 2 | |
| Fenyőfa | Gravírozás | N/A | 350 mm/s (827 hüvelyk/perc) | 100% | 1 |
| Vágás | 15 mm (0.591") | 3 mm/s (7 hüvelyk/perc) | 100% | 1 | |
| Növényi cserzésű felsőrétegű sertésbőr | Gravírozás | N/A | 3000 mm/s (7090 hüvelyk/perc) | 100% | 1 |
| Gravírozás | N/A | 60 mm/s (142 hüvelyk/perc) | 2% | 1 | |
| Vágás | 2 mm (0.079") | 50 mm/s (118 hüvelyk/perc) | 100% | 1 | |
| Kemény, növényi cserzésű, teljes barkájú marhabőr | Gravírozás | N/A | 3000 mm/s (7090 hüvelyk/perc) | 100% | 1 |
| Gravírozás | N/A | 60 mm/s (142 hüvelyk/perc) | 2% | 1 | |
| Vágás | 4 mm (0.157") | 18 mm/s (42.5 hüvelyk/perc) | 100% | 1 | |
| PU (poliuretán) műbőr | Vágás | 2 mm (0.079") | 50 mm/s (118 hüvelyk/perc) | 100% | 1 |
| Fehér márvány | (Mély) gravírozás | N/A | 52 mm/s (120 hüvelyk/perc) | 100% | 1 |
| Pala | Gravírozás | N/A | 140 mm/s (330 hüvelyk/perc) | 100% | 1 |
| Fekete akril | Vágás | 2 mm (0.079") | 7 mm/s (17 hüvelyk/perc) | 100% | 1 |
| Vágás | 5 mm (0.197") | 6 mm/s (14 hüvelyk/perc) | 100% | 3 | |
| Vágás | 10 mm (0.394") | 6 mm/s (14 hüvelyk/perc) | 100% | 4 | |
| Narancssárga, átlátszó akril | Gravírozás | N/A | 220 mm/s (520 hüvelyk/perc) | 5% | 1 |
| Vörös akril | Vágás | 2 mm (0.079") | 4.2 mm/s (9.9 hüvelyk/perc) | 100% | 1 |
| Zöld akril | Vágás | 2 mm (0.079") | 2.8 mm/s (6.6 hüvelyk/perc) | 100% | 1 |
| Pamut | Gravírozás | N/A | 180 mm/s (425 hüvelyk/perc) | 15% | 1 |
| Denim | Vágás | 0.5 mm (0.0197") | 255 mm/s (602 hüvelyk/perc) | 100% | 1 |
| Nagy sűrűségű erősített nylon | Vágás | 3.6 mm (0.142") | 6 mm/s (14.2 hüvelyk/perc) | 100% | 1 |
| Fehér poliészter | Vágás | 0.2 mm (0.00787") | 60 mm/s (142 hüvelyk/perc) | 100% | 1 |
| Fehér, nagy sűrűségű poliészter | Vágás | 0.4 mm (0.0157") | 25 mm/s (59 hüvelyk/perc) | 100% | 1 |
| Cordura | Vágás | 0.35 mm (0.0138") | 150 mm/s (354 hüvelyk/perc) | 100% | 1 |
| Vágás | 0.5 mm (0.0197") | 95 mm/s (224 hüvelyk/perc) | 100% | 1 | |
| Filc | Vágás | 4 mm (0.1575") | 70 mm/s (165 hüvelyk/perc) | 100% | 1 |
| Polihab | Vágás | 40 mm (1.575") | 5 mm/s (12 hüvelyk/perc) | 100% | 1 |
| Vágás | 40 mm (1.575") | 15 mm/s (35 hüvelyk/perc) | 100% | 3 | |
| EVA hab | Vágás | 3 mm (0.118") | 140 mm/s (331 hüvelyk/perc) | 100% | 1 |
| Vágás | 5 mm (0.197") | 85 mm/s (201 hüvelyk/perc) | 100% | 1 | |
| Poliuretán (PU) hab | Vágás | 10 mm (0.394") | 88.5 mm/s (209 hüvelyk/perc) | 100% | 1 |
| Szénszál | Vágás | 0.5 mm (0.0197") | 15 mm/s (35.4 hüvelyk/perc) | 100% | 1 |
| Üvegszál | Vágás | 0.7 mm (0.0276") | 5 mm/s (11.8 hüvelyk/perc) | 100% | 1 |
| Rozsdamentes acél | (Mély) gravírozás | N/A | 70 mm/s (165 hüvelyk/perc) | 25% | 1 |
| (Mély) gravírozás | N/A | 280 mm/s (661 hüvelyk/perc) | 100% | 1 | |
| Jelölés | N/A | 865 mm/s (2040 hüvelyk/perc) | 100% | 1 | |
| Szerszámacél | (Mély) gravírozás | N/A | 70 mm/s (165 hüvelyk/perc) | 25% | 1 |
| (Mély) gravírozás | N/A | 280 mm/s (661 hüvelyk/perc) | 100% | 1 | |
| Jelölés | N/A | 865 mm/s (2040 hüvelyk/perc) | 100% | 1 |
A PLH3D-XT8 lézerfej funkciói és előnyei
Páratlan fókuszmélység: Kiemelkedő fókuszmélységének és meghosszabbított fókuszsávjának (beam waist) köszönhetően az XT8 megszünteti az állandó utánállítás szükségességét, és lehetővé teszi az egy menetben történő vágást, felgyorsítva a munkát.
Precízió működés közben: A PLH3D-XT8 lézerfolt-mérete 200 µm alatt van, így művészi munkákhoz is rendkívül finom részleteket érhet el, és könnyedén átvág 15 mm vastag faanyagokon is. Rendkívül szimmetrikus nyalábja miatt a vágási rés (kerf) mindkét szkennelési irányban azonos marad.
Szürkeárnyalatos gravírozás és teljes teljesítményű vágás: Két üzemmód között válthat: 50 % teljesítmény részletes gravírozáshoz vagy 100 % teljesítmény nagy sebességű vágáshoz – így gyorsan alkalmazkodhat a különféle anyagokhoz és feladatokhoz.
Integrált Air-Assist fúvóka: Növelje a vágási hatékonyságot integrált fúvókánkkal. Akár hatszoros vágási sebességet és kevesebb hőkárosodást érhet el a megmunkált anyagon. Emellett segít tisztán tartani a védőablakot és a fő lencsét.
Réz hőcsöves hűtőborda: Fejlett hűtéstechnológiánk optimális hűtési teljesítményt és hosszú élettartamot biztosít azáltal, hogy a hőt hatékonyan egy kiegészítő hűtőbordára vezeti.
Üzemeltetési biztonság: Jelző LED-ünk tájékoztat a lézer élesített állapotáról, és túlmelegedés esetén riasztást ad – a nagyobb biztonság és a megfelelő hőmérséklet-kezelés érdekében.
Szupergyors beépített meghajtó: Tapasztalja meg a kiemelkedő teljesítményt integrált meghajtónkkal, amely pontos gravírozást és megbízható eredményeket biztosít. A lézerdiódák és a meghajtó közeli elhelyezkedése lehetővé teszi a nagyfrekvenciás árammodulációt.
Teljesen fém ház: A lézer burkolata teljes egészében tartós fémből készül, robusztus védelmet és hosszabb élettartamot biztosít az eszköznek.
LightBurn szoftver — 10% kedvezmény Opt Lasers készletekkel történő vásárláskor
Takarítson meg 10%-ot, ha a LightBurn-t hozzáadja XF+, XT-50 vagy XT8 készletéhez.
Plug&Play készleteinkkel együtt vásárolva a LightBurn exkluzív, kedvezményes áron érhető el — így már az első naptól a legjobb eszközökkel és a lehető legjobb ár-érték aránnyal indul. A világon mindenütt a lézerfelhasználók által megbecsült LightBurn a közösség legnépszerűbb választása, több ezer eladott licenccel.
A LightBurn szoftver opcionális tartozékként érhető el lézerkészleteinkhez vagy -fejeinkhez, és kompatibilis minden Opt Lasers vágó- és gravírozó modullal — beleértve az XT8, XT-50 és XF+ modulokat. Egyszerűsíti a munkafolyamatot és precíz vezérlést biztosít az optimális vágási és gravírozási eredményekhez. A tetején található Accessories szekcióból adhatja hozzá.
Kompatibilitási tipp: A LightBurn kompatibilitása a gép mozgásvezérlőjétől/firmverétől függ (nem magától a lézermodultól). A legtöbb elérhető CNC vezérlővel működik, és egyedi G-Code utófeldolgozót (postprocesszort) tartalmaz. Vásárlás előtt mindenképp ellenőrizze, hogy a vezérlője támogatott.
Akár fával, műanyagokkal, bőrrel vagy habbal dolgozik, a LightBurn és az Opt Lasers hardver párosítása megbízható, hatékony és magas minőségű eredményeket biztosít.
Ügyféltörténetek – Opt Lasers
Nicky Norton a Norton Method megalkotója – ez egy széles körben alkalmazott munkafolyamat elsősorban kerámialapok (Norton White Tile) lézergravírozásához, amely a fa és a rozsdamentes acél megmunkálására is inspirációt ad. Projektjei széles körben terjednek a Facebook maker csoportokban, következetesen elismerést kapnak, és segítik a kezdőket az eredmények javításában.
"(... ) Aztán láttam néhány bejegyzést lenyűgöző gravírozásokról, amelyeket az Opt Lasers PL3D-XT-50, 6 wattos fejével készítettek. Felvettem a kapcsolatot az Opt Lasers csapatával, és rövid időn belül meg is kaptam egyet. Már a kicsomagoláskor nyilvánvaló volt, hogy ez egy magas minőségben megmunkált, precíziós modul. A lézergépemhez való csatlakoztatás kezdeti nehézségei gyorsan megoldódtak az Opt Lasers támogatásának kiváló munkája révén – üzenetben, e-mailben és Zoom hívásokban. A 30 × 50 mikron méretű nyalábbal (rendkívül nagy lézerfluencia) rendelkező lézer precizitása és pontossága hamar bebizonyította, hogy az általam elért gravírozási minőség tekintetében páratlan.
Összességében az Opt Lasers termékeivel és támogatásával szerzett tapasztalatom nagyon pozitív volt, és megújította a dióda-gravírozás iránti lelkesedésemet."
Kris Crawford kanadai maker és tartalomkészítő, a Further North Fabrication alapítója, aki YouTube-on és Instagramon oszt meg fa- és fémmegmunkálási projekteket. 2021 óta Opt Lasers megoldásokkal ad finom részleteket ügyfélajándékokhoz és saját munkáihoz – megbízható hang, aki másokat is ösztönöz a CNC lézeres gyártás felfedezésére.
"(... ) A lézer integrálása az átalakított X-Carve CNC gépemmel zökkenőmentes volt, és azóta jelentősen kibővítette a rendszerem képességeit. Az Opt Lasers moduljának pontossága és sokoldalúsága valódi áttörést hozott a barkács projektjeimben, lehetővé téve, hogy összetett mintákat és részletgazdag gravírozást készítsek különféle anyagokon. Akár fával, akrillal vagy fémmel dolgozom, a lézer minden alkalommal kiemelkedő eredményt nyújt."
April Wilkerson Texas-i DIY-készítő, asztalos és fémmegmunkáló – YouTube-on @AprilWilkerson néven ismert – több mint 1,5 millió feliratkozóval. A YouTube-tól a televízióig lépésről lépésre bemutatott építései világszerte erőt adnak a maker közösségnek; most már lézeres projektek is szerepelnek a repertoárban.
"(... ) A telepítés és az üzemeltetés meglepően gördülékeny és egyszerű volt, valóban plug and play. Mivel ez volt az első lézerem, a kezdetekkor tanácsra volt szükségem, és az Opt csapata fantasztikus volt: gyorsan reagáltak, hozzáértők voltak, és mindig időt szántak rá, hogy a kérdéseimre alapos választ adjanak. Még azokra a kérdésekre is válaszoltak, amelyeket fel sem tettem!"
Jim Neeb nyugdíjas mérnök és 45 éve foglalkozik faiparral; a @JNWoodworks YouTube-csatornán és hivatalos felhasználói csoportunkban a kezdetektől támogatja az Opt Lasers megoldásait. Közérthető, gyakorlatias útmutatóiról és igényes demókról ismert, amelyek segítik a makereket a lézertechnika elsajátításában. Emellett hivatalos tesztelő, aki a Avid CNC-vel működik együtt.
"(... ) Az Opt Lasers az EGYETLEN diódalézer-gyártó, amelyet ajánlok, mert valójában nincs más cég, amely termékminőségben és ügyfélszolgálatban megközelítené őket. Ezt magabiztosan állíthatom a saját tapasztalataim, valamint a világ minden tájáról érkező YouTube-nézők visszajelzései alapján."
A termék műszaki adatai
| PLH3D-XT8 | |
|---|---|
| Maximális optikai teljesítmény | 45 W |
| Tipikus foltméret (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| A lézerfej méretei (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| A lézerfej tömege (tipikus) | 1050g (2.31 lb.) LaserDockkal: 1230g (2.71 lb.) |
| Ventilátor térfogatárama | 92 m3/h (53 CFM) |
| Ventilátor zajszintje | 58 dBA |
| Rögzítőfurat-minta | 5x 4 furat, 24 x 15 mm (0.94 x 0.59 in.) |
| Rögzítőfurat típusa | M3 x 0.5 x 3 mm |
| Max. környezeti hőmérséklet | 40°C (104°F) |
| Modulációs bemenet | PWM/TTL, 0 – 24 V |
| Ajánlott PWM-alapfrekvencia | 1 – 10 kHz |
| Max. modulációs sávszélesség | 30 kHz |
| Modulációs bemeneti impedancia | >1 kΩ |
| Tápegység feszültsége | 24 V |
| 24 V-os PSU minimális árama | 8 A |
| Maximális teljesítményfelvétel | 170 W |
PLH3D-XT8 lézerfej – GYIK
A PLH3D-XT8 a legtöbb CNC géppel kompatibilis, többek között olyan népszerű márkákkal, mint az X-Carve, a Shapeoko vagy a Stepcraft. A mellékelt univerzális tartóval vagy a LaserDockkal szerelhető fel. A CNC vezérlővel való kompatibilitást a PLH3D-CNC Adapter Pro biztosítja, amely PWM, TTL és analóg (0–3 V, 0–5 V vagy 0–24 V) bemeneteket támogat.
Az XT8 fához, rétegelt lemezhez, MDF-hez, bőrhöz, gumihoz, textíliához, habokhoz, akrilhoz és sok más anyaghoz használható vágásra és gravírozásra. Bevonatos fémeken és néhány natúr fémen is gravírozhat (szögbeállítással). A ~45 W optikai teljesítmény lehetővé teszi a vékony anyagok egy menetben, a vastagabb anyagok több menetben történő vágását.
Az első telepítés kb. 30 perc. A mágneses LaserDock PRO rendszerrel a napi fel- és leszerelés néhány másodperc. Minden csatlakozó Plug&Play és a készlet tartalmazza.
A készlet tartalmaz egy magasságbeállító idomszert a gyors kézi fókuszáláshoz. Helyezze az anyagra, és állítsa be a lézert a névleges 21 mm munkatávolságra. Vágáskor a beállítás az anyagvastagság függvényében módosítandó.
Az XT8 a PLH3D-CNC Adapter Pro-n keresztül csatlakozik, amely TTL-, PWM- és analóg bemeneteket támogat. A 24 V-os tápegység és minden kábel mellékelve van.
Igen — az XT8 beépített, állítható nagy nyomású Air Assist fúvókával rendelkezik, amely a törmelék eltávolításával és a vágási zóna hűtésével növeli a vágási sebességet és minőséget. Általános kisebb kompresszorokkal működik (a legtöbb anyaghoz ajánlott tényleges légszállítás ~10–15 l/perc).
Az XT8 túlmelegedés-védelemmel rendelkezik, és CE-minősítésű lézer-védőszemüveggel (190–540 nm tartományban OD7+) együtt használandó. 58 °C-on automatikusan leáll, 50 °C-on újraindul. Mindig tartsa be a lézerbiztonsági szabványokat (pl. ANSI Z136.1).
Jellemző üzemidő: 20 000–30 000 óra. Egy dióda meghibásodása esetén a modul gyakran javítható diódacserével. A hosszú élettartam érdekében rendszeresen tisztítsa az optikát, és biztosítson megfelelő légáramlást.
Igen, de döntse meg a munkadarabot (vagy a lézert) kb. 7°-kal, hogy a visszaverődés ne jusson vissza a diódákba. Fémeknél általánosan adjon kis dőlést, és úgy állítsa be a nyalábot, hogy a kezelőtől elfelé irányuljon. Mindig viseljen OD7+ védőszemüveget.
Bármely CAM használható, amely G-code-ot generál: LightBurn (ajánlott), Vectric, Fusion 360, illetve ingyenes eszközök, mint a LaserGRBL. A LightBurn fejlett vezérlést, képfeldolgozást és egyszerű beállítást kínál az előre beállított profiljainkkal.
- Maximális optikai teljesítmény: 45 W; tipikus: 38–43 W
- Hullámhossz: 450 ± 10 nm; fókuszált folt <180 µm
- Munkatávolság: 21 mm
- Tápellátás: 24 V, min. 8,5 A; max. felvett teljesítmény 170 W
- Modulációs bemenetek: PWM/TTL/analóg (0–3/5/24 V támogatott)
- Ajánlott PWM-alapfrekvencia: 1–5 kHz (sávszélesség legfeljebb 10 kHz)
- Fej tömege: ~1150 g (LaserDockkal: ~1330 g)
- Max. környezeti hőmérséklet: 40 °C
Gravírozás: A magasságbeállító idomszerrel állítsa be a névleges 21 mm munkatávolságot a gyors, ismételhető fókuszhoz.
Vágás (vékony, 1–6 mm): Úgy fókuszáljon, hogy a legkisebb folt az anyagvastagság közepéhez essen (indulás 21 mm-ről, majd süllyessze a fejet a vastagság felével).
Vágás (vastag >6 mm): Rétegesen vágjon, minden menet után kissé engedje le a fejet; ügyeljen, hogy a fúvóka ne érjen a munkadarabhoz. Bizonyos anyagok (pl. nyír rétegelt lemez, MDF, PU hab, fenyő) nagy vastagságban is vághatók egy menetben, ha a fúvóka közel van a felülethez (érintés nélkül).
„I” mód (50%): ~0–20 W tartomány, részletes szürkeárnyalatos gravírozáshoz és finom tónusátmenetekhez.
„II” mód (100%): maximális teljesítmény fekete-fehér nagysebességű gravírozáshoz és hatékony vágáshoz, beleértve a vastagabb anyagokat is.
Az XT8 PWM/TTL/analóg vezérlést fogad: 0–3 V, 0–5 V és 0–24 V a 2. modulációs bemeneten (PWM). Ajánlott PWM-alapfrekvencia: 1–5 kHz (magasabb frekvenciák simább szürkeárnyalatot adhatnak). A logikai „High” ≥3 V; a „Low” ≤0,8 V. Ne csatlakoztasson jeleket egyszerre az analóg és a PWM bemenetre (közös testpontot használnak).
Ajánlott tényleges kompresszor-légszállítás: 10–12 l/perc, kényelmes üzemhez ≥50 L légtartállyal. Sok felhasználó kisebb egységekkel is sikerrel jár (pl. 5 L), de az eredmények eltérhetnek. Alkalmazzon szűrőt és olajleválasztót; nedves klímán levegőszárítót is célszerű használni a vízcseppek elkerülésére.
Légáramlási tartományok: vágás ~5–15 l/perc; gravírozás ~1–5 l/perc. ~15–20 l/perc feletti érték csökkentheti a vágási sebességet. Erősen ajánlott egy átfolyásmérő.
Rögzítse a hátsó kábelrögzítőt, majd a kábelt szilárdan dugja az XT8-ba. Közvetlen használatnál a másik végét az Adapter PRO-hoz csatlakoztassa. A LaserDock PRO esetén a Laser-Side Part elemet négy M4 csavarral, a főorsó pozíciójához igazítva rögzítse, majd csatlakoztassa a rövid kábelt és a légvezetéket.
Hűtőborda: Rendszeresen fújja át sűrített levegővel (különösen erősen füstölő munkák után). Ügyeljen, hogy ne pörgesse túl a ventilátort. Alaposabb tisztításhoz ~100 üzemóránként távolítsa el az előlapi fedelet.
Air Assist / fúvóka: Vágás és gravírozás közben mindig használja az Air Assist fúvókát folyamatos, száraz, olajmentes levegőárammal. Ez távol tartja a füstöt és a törmeléket az optikától, tisztán tartja a védő optikai ablakot és a fő lencsét, csökkentve a tisztítás gyakoriságát.
Optika: Minden használat előtt ellenőrizze a védő optikai ablakot, és ~100 üzemóránként tisztítsa. Sérülés esetén cserélje (pótalkatrész elérhető). A fő lencsét is ~100 üzemóránként tisztítsa.
Tisztítószerek: Csak 99,9% vízmentes IPA-t és megfelelő szöszmentes anyagokat használjon. Kerülje a „rubbing alcoholt” (~70% IPA + víz) és a tipikus szemüveg/mikroszkóp törlőkendőket (maradványt hagyhatnak). A bevonatok védelme érdekében csak a szükséges minimális erőt alkalmazza a szennyeződések eltávolításához.
Vélemények
Great for Creating Detailed Models
I build scale models as a hobby, and adding the PLH3D-XT8 laser to my X-Carve was one of the best decisions I’ve made. I’ve used it to cut out detailed parts from thin plywood and acrylic, and the accuracy is just phenomenal. The laser allows me to cut precise, small parts that I couldn’t easily achieve with traditional methods. I also use it for engraving tiny details on the model pieces, and the results are always sharp and clean. It’s really expanded what I can do with my CNC machine, and I love how easy it is to switch between engraving and cutting modes depending on what I need. This laser is a must-have for any model builder looking to add intricate details to their work!
- 1 a 1 felhasználók hasznosnak találták ezt a véleményt.
Professional
This laser engraver delivers professional-grade results
High-end European design
performs beautifully
Perfect for Furniture Detailing
I specialize in custom furniture, and this laser kit has taken my work to the next level. I’ve been using it on my X-Carve to engrave custom designs and patterns onto table tops, chairs, and cabinetry. The PLH3D-XT8 delivers excellent precision, allowing me to add detailed engravings that really set my pieces apart. What’s really impressive is how easily the laser cuts through thick hardwoods—perfect for creating custom inlays or cut-out designs. The quality of the engraving is crisp and professional, which is exactly what my clients are looking for in high-end, custom furniture. It’s definitely increased the value and appeal of my work. I can’t recommend this enough for anyone serious about custom woodworking.
Powerful and easy to use
The laser was easy to install and powerful enough to cut through thick wood on my X-Carve CNC without any issues.
High-quality European product
I love that this laser kit is made in Europe – the craftsmanship is top-notch, and it works perfectly with my CNC machine.
Great for Engraving Personalized Gifts
I bought this laser kit for my X-Carve CNC to expand my custom gift business, and it’s been a total success. I offer personalized wooden gifts, like engraved cutting boards, picture frames, and boxes. The PLH3D-XT8 laser makes it easy to engrave custom messages, names, and designs with precision and clarity. Customers love the clean, detailed look of the engravings, and it’s really helped my business stand out. I also use it for cutting custom shapes from thin wood sheets to make things like decorative plaques and coasters.
Made in the EU
The fact that this laser is made in the EU reassures me of its quality, and it delivers flawless cuts and engravings.
Solid European engineering
The precision and power of this laser show the excellence of European engineering, and it performs flawlessly on my X-Carve.
A game changer
This laser has completely changed the way I approach my woodworking projects!@!
Excellent for Custom Jewelry and Crafts
I run a small online shop selling custom jewelry and woodcrafts, and the PLH3D-XT8 laser has been a fantastic addition to my X-Carve CNC machine. I mainly use it to engrave designs onto wooden pendants and cut out intricate patterns for earrings and other accessories. The laser is incredibly precise, which allows me to engrave even the tiniest details on my jewelry pieces. It also works great for cutting out delicate shapes from thin wood sheets. I’m able to produce more complex designs now that I couldn’t easily achieve by hand or with other tools. Plus, the speed of the laser has really helped me scale up my production without sacrificing quality. If you’re in the business of custom crafts, this laser is a total game changer!
Excellent quality from Poland
This laser from Poland is of incredible quality, and I’m proud to use it on my X-Carve CNC.
Beast
This laser kit completely transformed my ability to create detailed, custom engravings on wood projects with my X-Carve.
Great for intricate designs
I’ve been using this laser on my X-Carve for intricate wood designs, and it performs perfectly;)
Worth every penny
This laser was definitely worth the investment. I use it on my X-Carve for cutting and engraving, and the results are always clean
European quality
This laser kit offers the exceptional quality you’d expect from a European-made product, performing brilliantly on all my projects.
Professional
I’ve been using this laser for high-precision engraving on custom gifts, and it works flawlessly
hobby projects
The PLH3D-XT8 is perfect for adding intricate details to my woodworking projects using my X-Carve.
Perfect for custom projects
I love using this laser for custom woodworking projects on my X-Carve
Perfect for Custom Wood Sign Projects
I’ve been using the PLH3D-XT8 laser on my X-Carve CNC machine for about three months now, and it has completely changed the way I work. I primarily create custom wooden signs for small businesses and weddings, and the precision of this laser has been a game changer. I can now engrave intricate logos and text directly onto wood with sharp, clear details that look professional every time. Not only does it handle engraving beautifully, but it’s powerful enough to cut through 10mm plywood in a single pass, which saves me so much time! The air-assist feature helps keep the cuts clean and reduces burn marks, which is a huge plus. If you’re into woodworking or custom projects like me, this laser is definitely worth the investment.
efficient
This laser makes cutting wood fast and efficient. It’s the perfect addition to my X-Carve CNC
Proud to use a product from the EU
I’m proud to support a product from the European Union, and the performance of this laser cutter is outstanding on my CNC machine.
Incredible precision!
The PLH3D-XT8 laser has given my X-Carve CNC the ability to cut and engrave wood with an amazing level of precision.
best on the market
My X-Carve is also happy with his new friend haha I love you guys! the quality is amazing
Next-Level Efficiency
Integrating the 45W laser into our operations, I was impressed by its energy efficiency compared to traditional CO2 systems. It's a game-changer for sustainable production
Envío rápido
Envío rápido a Madrid, recibí el paquete en 2 días
I love it and my wife too
At first my wife complained that she was buying a laser for so much, but when she saw how much we could gain from it, she wasn't angry anymore :D
Workshop's New Star
Its precision and reliability have made it indispensable for my projects. Plus, the installation was a breeze.
