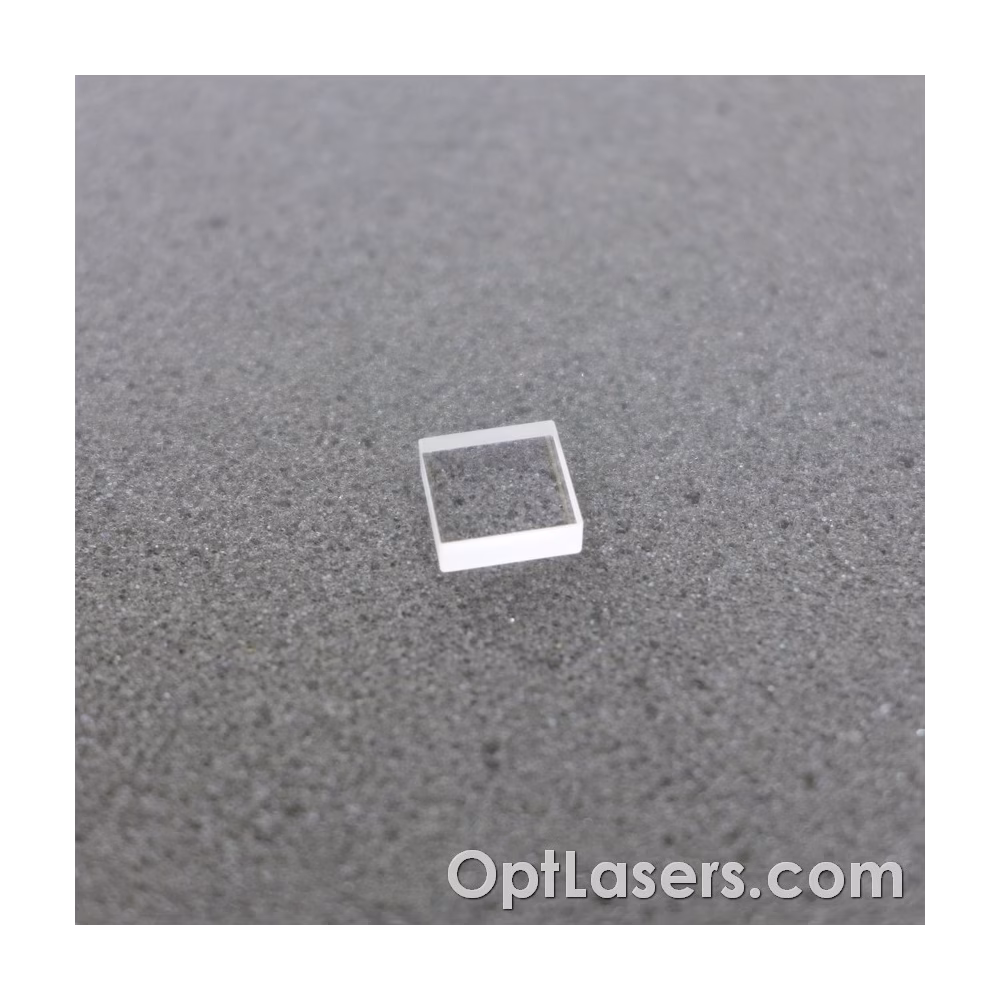

638 nm Welle Rotator Platte 90°

Über die 638 nm Wellenrotatorplatte 90°

• Kostengünstige und einfacher auszurichtende Alternative zu herkömmlichen Polarisationshalbwellenverzögerern (λ/2-Wellenplatten)
• Kann mit einem PBS-Würfel zur Polarisationskombination verwendet werden
• V-AR-Beschichtung ermöglicht eine Transmission von > 99% (typ.) bei 638 nm

Halbwellen-Polarisationsrotatoren drehen die Polarisationsachse des linear polarisierten Lichtstrahls um 90 Grad (lambda/2) in der Nähe der Design-Wellenlänge.

Polarisationsrotatorplatten sind eine hervorragende und weitaus kostengünstigere Alternative zu einem Waveplate-Retarder. Im Gegensatz zu herkömmlichen Halbwellenplatten-Retardern ist die Drehung der Polarisation jedoch unabhängig vom Winkel der Optik um die z-Achse (Lichtausbreitungsachse). Dies vereinfacht die Ausrichtung im Vergleich zur Arbeit mit einem Halbwellenplatten-Retarder erheblich.

Unsere Halbwellen-Polarisationsrotatoren werden häufig verwendet, um Strahlen in Verbindung mit einem für 638 nm konzipierten Polarisations-Strahlteiler-Würfel (PBS) zu kombinieren. Dies ist ein kostengünstiges Mittel, um die Leistung in einem optischen System effektiv zu verdoppeln, ohne dass die Strahlgröße oder die Strahldivergenz zunimmt, was zu einem Verlust an Etendue führt.

Obwohl die Design-Wellenlänge 638 nm beträgt, kann dieses Produkt im Bereich von 620 - 660 nm mit minimalem Verlust an Effizienz eingesetzt werden. Diese Polarisationsrotatorplatte hat Abmessungen von 10 x 10 mm mit einer Nenndicke von 5 mm und eignet sich daher für große oder mehrere Strahlen, die durch "Messerschneiden" verbunden sind.

Opt Lasers bietet auch Halbwellen-Polarisationsrotatorplatten für Wellenlängen bei 455 nm und 525 nm sowie PBS-Würfel für die Wellenlängen 455 nm, 525 nm und 638 nm an.

Über die 638-nm-Wellenrotatorplatte 90°

Die 638 nm Polarization Rotator Plate 90° ist eine kostengünstige Alternative zu den Polarisations-Halbwellenplatten. Dieses Produkt dreht die Polarisationsachse effizient um 90° (Halbwelle) speziell für die Wellenlänge 638 nm. Es wird üblicherweise in Verbindung mit einem Polarizing Beamsplitter (PBS)-Würfel verwendet, um kollimierte Strahlen bei derselben Wellenlänge zu kombinieren, was eine Leistungsskalierung unter Beibehaltung der optischen Eigenschaften des Strahls ermöglicht. Anders als bei herkömmlichen Halbwellenplatten-Retardern ist die Drehung der Polarisation unabhängig vom Winkel des Rotators um die z-Achse (Lichtausbreitungsachse), was die Ausrichtung vereinfacht.

Obwohl die Design-Wellenlänge 638 nm beträgt, weist dieses Produkt minimale Effizienzverluste über einen breiteren Bereich von 620 nm bis 660 nm auf. Die Rotatorplatte hat eine Größe von 15 x 15 mm und eignet sich daher für große oder mehrere Strahlen, die durch eine "Messerschneide" verbunden sind.
