Placa rotativa de onda de 638 nm 90°

Sobre a placa giratória de onda de 638 nm 90°

• Alternativa económica e mais fácil de alinhar aos tradicionais retardadores de meia onda de polarização (placas de onda λ/2)
• Pode ser utilizada com um cubo PBS para combinação de polarização
• O revestimento V-AR permite uma transmissão > 99% (tip.) em torno de 638 nm

Os rotadores de polarização de meia onda funcionam rodando o eixo de polarização do feixe de luz linearmente polarizado em 90 graus (lambda/2) perto do comprimento de onda projetado.

As placas de rotação de polarização são uma alternativa excelente e muito mais económica a um retardador de placa de onda. No entanto, ao contrário dos retardadores tradicionais de meia placa de onda, a rotação da polarização é independente do ângulo da ótica em relação ao eixo z (eixo de propagação da luz). Isto torna o alinhamento muito mais simples em comparação com o trabalho com um retardador de meia placa de onda.

Os nossos rotadores de polarização de meia onda são normalmente utilizados para combinar feixes em conjunto com um cubo polarizador de feixes (PBS) concebido para 638 nm. Trata-se de um meio económico de duplicar eficazmente a potência num sistema ótico sem aumentar o tamanho do feixe ou a divergência do feixe, o que resulta numa perda de rendimento.

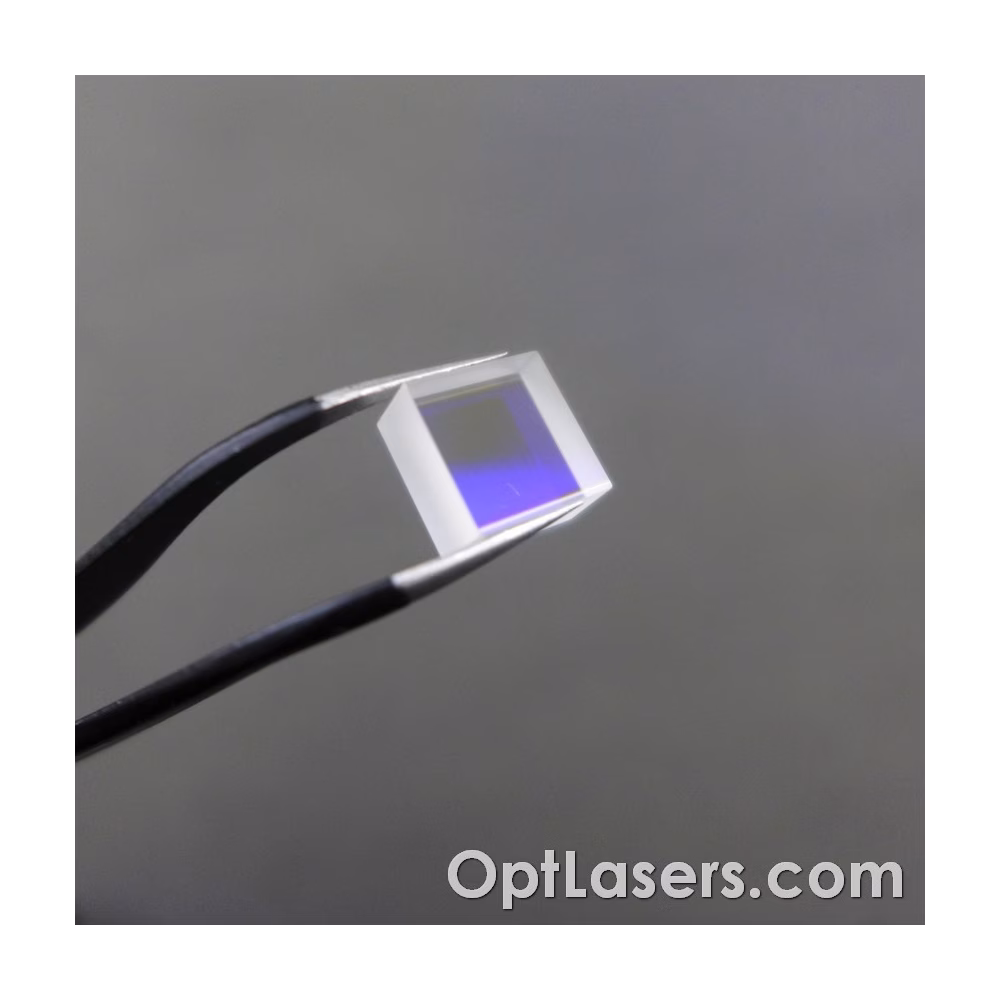

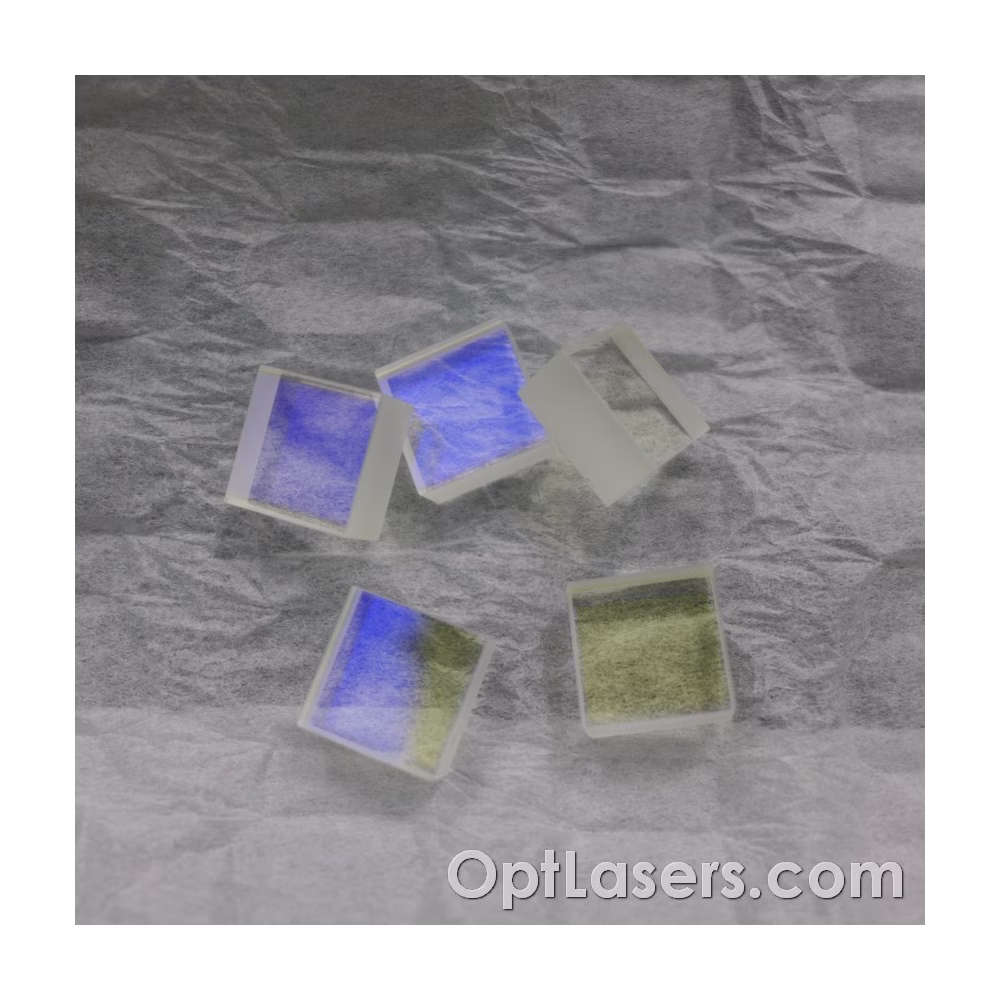

Embora o comprimento de onda de projeto seja 638 nm, este produto pode ser utilizado na gama de 620 - 660 nm com uma perda mínima de eficiência. Esta placa giratória de polarização tem dimensões de 10 x 10 mm com uma espessura nominal de 5 mm, o que a torna adequada para feixes grandes ou múltiplos adjacentes por "knife edging".

A Opt Lasers também oferece placas rotativas de polarização de meia onda para comprimentos de onda próximos de 455 nm e 525 nm, bem como cubos PBS para os comprimentos de onda de 455 nm, 525 nm e 638 nm.

Sobre a Placa de rotação de onda de 638 nm 90°

A placa rotativa de polarização de 638 nm 90° constitui uma alternativa económica às placas de meia onda de polarização. Este produto gira eficientemente o eixo de polarização em 90° (meia onda) especificamente para o comprimento de onda de 638 nm. É normalmente utilizado em conjunto com um cubo Polarizing Beamsplitter (PBS) para combinar feixes colimados com o mesmo comprimento de onda, permitindo o escalonamento da potência e mantendo as propriedades ópticas do feixe. Ao contrário dos retardadores tradicionais de meia placa de onda, a rotação da polarização é independente do ângulo do rotador em torno do eixo z (eixo de propagação da luz), simplificando o alinhamento.

Embora o comprimento de onda de projeto seja 638 nm, este produto apresenta uma perda mínima de eficiência numa gama mais ampla de 620 nm a 660 nm. A placa do rotador tem dimensões de 15 x 15 mm, o que a torna adequada para feixes grandes ou múltiplos adjacentes por "bordos de faca".
