Prusa Laser-Upgrade-Kit mit Prusa-kompatiblem PLH3D-2W

Die im Prusa Laser-Upgrade mit PLH3D-2W Laserkopf enthaltenen Teile sind oben im Abschnitt „Einzelteile des Kits“ aufgeführt.

Wichtiger Hinweis: Bitte beachten Sie, dass dieses Upgrade-Kit den Prusa 2 W Laserkopf enthält, welcher ein anderes Produkt als unser Standard-2-W-Laserkopf ist.

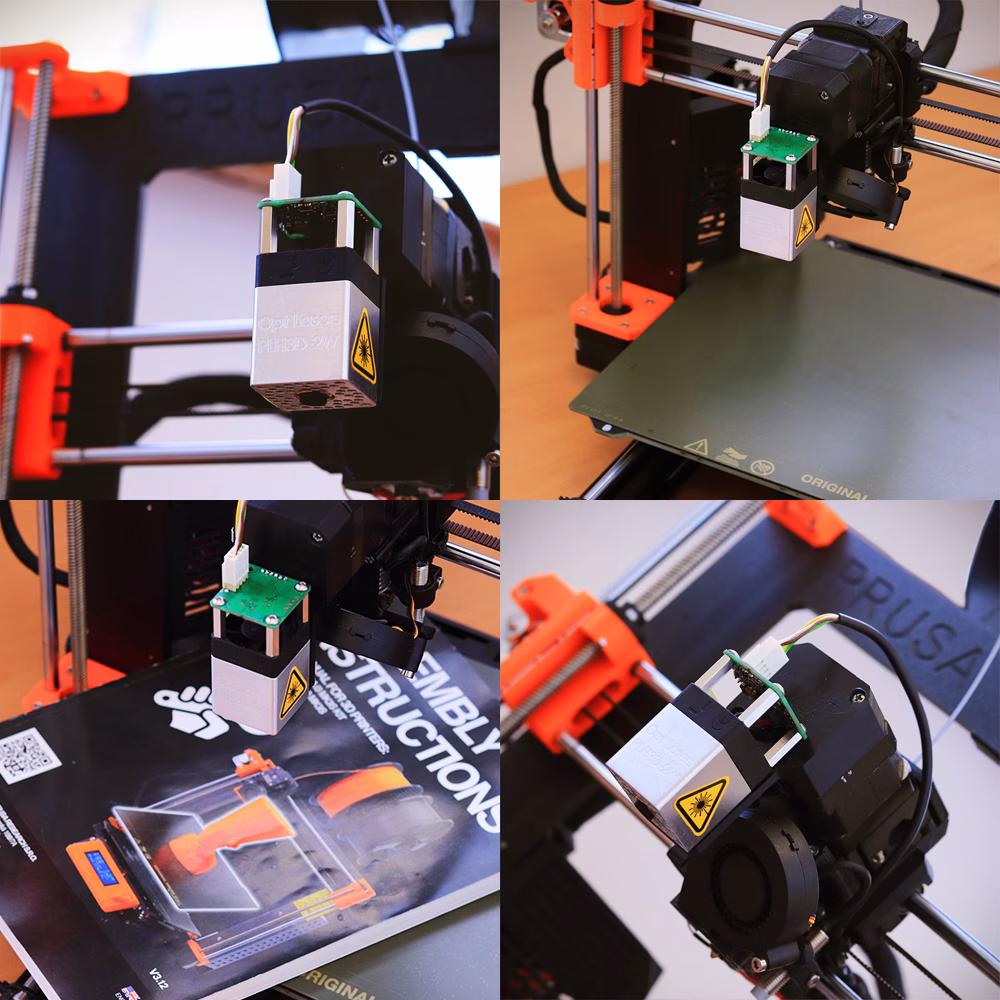

Verwandeln Sie Ihren Prusa 3D-Drucker in eine Plattform für Laserschneiden und Gravieren!

Unser Prusa Laser-Upgrade-Kit ist eine kostengünstige Lösung sowohl für Hobbyanwender als auch für professionelle Anwendungen. Es ermöglicht den Anwendern, ihren 3D-Drucker individuell anzupassen und dessen Funktionalität zu erweitern. Der blaue PLH3D-2W Laserkopf ist leicht und eignet sich für Gravur, Markierung oder das Schneiden einer Vielzahl von Materialien wie Textilien, Holz, Karton oder Leder. Das Kit beinhaltet ein anpassbares STL-Modell der Laserhalterung, welches einfach auf dem Prusa 3D-Drucker gefertigt werden kann. Der Aufbau ist unkompliziert und direkt. Ein Handbuch für die Montage des Laserkopfes sowie die Inbetriebnahme und Software stehen auf unserer Website als Download zur Verfügung.

PLH3D-2W Gravurlaserkopf

PLH3D-2W ist ein professioneller Gravurlaserkopf mittlerer Leistung mit 2 W Ausgangsleistung. Dieser 70-Gramm-Leichtgewicht-Laserkopf benötigt keine externe Kühlung. Das Kühlkörperdesign dient nicht nur zur Wärmeabfuhr, sondern schützt zudem die Linse vor Schmutz, indem es eine Luftdüse erzeugt. Der PLH3D-2W ist für den Betrieb mit handelsüblichen 12V-Netzteilen mit mindestens 1,5A Stromstärke ausgelegt.

Der Lasertreiber ist mit einer LED-Anzeige ausgestattet, die alle für den Betrieb des Lasers relevanten Informationen anzeigt. Ein integriertes Temperaturkontrollsystem schaltet den Laserkopf ab, wenn die maximale Betriebstemperatur überschritten wird. Durch die direkte Anbringung des Miniaturtreibers am Laserkopf wird die Modulationsgeschwindigkeit der Diode im Vergleich zu Systemen mit separatem Treiber verbessert. Diese Konstruktion ermöglicht es, bei Bedarf längere Kabel an den Kopf anzuschließen.

Analoge Modulation erlaubt es dem Benutzer, die Laserleistung zu steuern. 0 V entsprechen einer Laserleistung von 0 W (Laser ist aber scharf geschaltet), 5 V stehen für die maximale Ausgangsleistung, 2 V entsprechen etwa 40 % der Maximalleistung. Diese Funktion kann auch als TTL-Eingang genutzt werden, wenn eine Spannung von 0 bis 5 V verwendet wird.

Für die Leistungsmodulation via PWM sind Grundfrequenzen im Bereich zwischen 5 und 10 kHz zulässig. Die von uns an mehreren Prototypen durchgeführten thermischen Tests ermöglichten es, die Form des Kühlkörpers zu optimieren und eine effiziente Kühlung bei kompakter Bauweise zu gewährleisten. Insgesamt entsprechen die Funktionalitäten des Lasers dem Standard der PLH3D-Serie, jedoch eröffnet der kleinere Spotdurchmesser die Möglichkeit, mit photosensitiven Materialien beschichtete Oberflächen zu belichten. Dies ermöglicht beispielsweise ein äußerst schnelles Prototyping von Leiterplatten (PCBs).

Vorsicht

• Denken Sie daran, dass es sich nicht um ein Spielzeug handelt.
• Laserstrahlung ist gefährlich, selbst wenn sie gestreut oder von einer Oberfläche reflektiert wird.
• Verwenden Sie immer einen geeigneten Laserschutzfilter an Ihrer CNC-Maschine, der für 430 – 480 nm ausgelegt ist, um reflektierte Strahlung zu vermeiden.
• Richten Sie den Laserkopf niemals auf Personen oder Tiere.
• Berühren Sie den Strahl nicht, da dies zu Verbrennungen oder anderen Verletzungen führen kann.
• Schauen Sie weder auf den Strahl noch auf den Fokuspunkt, während das Material geschnitten wird.
• Laserstrahlung – vermeiden Sie jede direkte oder gestreute Einwirkung auf Augen oder Haut.
• Laser der Klasse 4.
