Zestaw do modernizacji laseraLockwood Pro CNC PLH3D-XT8
Specyfikacje: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾")
Najlepszy do: Bardzo szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Zawiera: Głowica laserowa, dysza powietrzna, adapter CNC Pro, laserowe okulary ochronne, osłona wiązki, mocowanie i inne.
|
|
|
LaserDock PRO - Magnetyczna stacja dokująca z lasera na CNC |
|
|
|
LaserDock PRO - tylko jednostka Laser Side |
|
|
|
LaserDock PRO - Tylko część boczna CNC |
|
|
|
|
|
|
|
Niebieskie Okno Ochronne Lasera |
|
|
|
|
|
|
|
|
|
|
|
Zestaw naklejek laserowych CNC |
Specyfikacja: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾" )
Najlepsza do: Ultra szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
✔ Zapewnia komunikację między maszynami CNC a głowicami laserowymi.
✔ Zapewnia dodatkową warstwę bezpieczeństwa dla użytkowników i głowic laserowych.
Do zasilania głowic laserowych serii PLH3D za pośrednictwem adaptera PLH3D-CNC Adapter Pro.
Zapewnia niezawodne wyjście 24V 8A.
Dostarczany z wtyczką zgodną ze standardami używanymi w kraju docelowym.
✔ Okulary ochronne do laserów o gęstości optycznej OD 7+ w zakresie 190–540 nm.
✔ Zmniejszają ryzyko przenikania światła odbitego do oczu użytkownika podczas pracy z laserem.
Aluminiowy uchwyt do montażu głowicy laserowej PLH3D Series (XF+, XT-50,XT-10, XT8) lub LaserDock Pro na typowych konfiguracjach otworów montażowych maszyn CNC.
Zawiera zestaw śrub.
Kabel do podłączenia głowic laserowych serii PLH3D lub LaserDock Pro do PLH3D-CNC Adapter Pro.
Przesyła sygnały zasilania i sterowania do głowicy lasera.
Zmniejsza odbicie światła od obrabianego materiału i zapewnia optymalne chłodzenie głowicy lasera.
Możliwość montażu na wysokociśnieniowej dyszy wspomagającej.

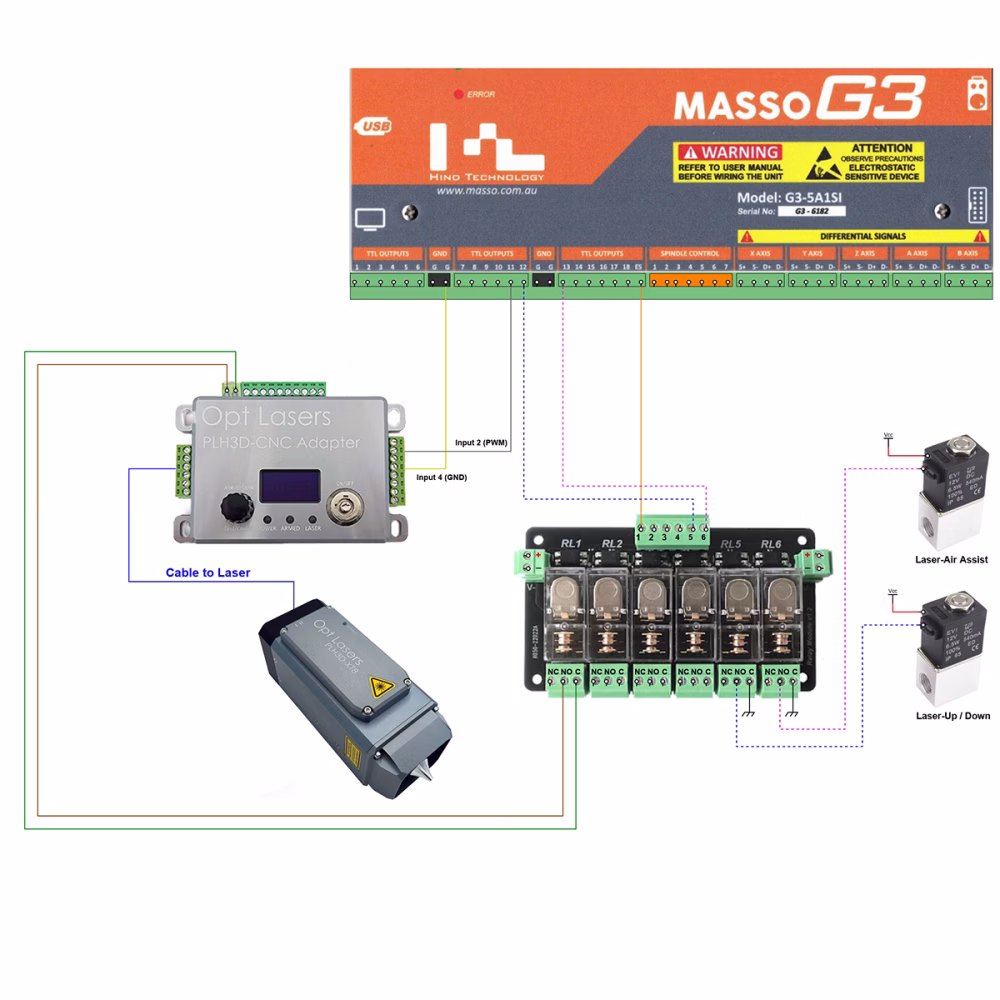

Zapewnia połączenie między adapterem PLH3D-CNC a kontrolerem MASSO G3 lub MASSO G3 Touch .
Kompaktowe narzędzie do łatwej i szybkiej regulacji odległości ogniskowej w grawerkach laserowych serii PLH3D.
Zestaw naklejek laserowych CNC.
Dołączony do każdego zestawu laserowego Opt Lasers.
Uwolnij pełny potencjał swojej maszyny CNC dzięki kompleksowym zestawom do modernizacji lasera PLH3D-XT8 Plug&Play firmy Opt Lasers. Specjalnie zaprojektowane pod kątem kompatybilności z różnymi sterownikami CNC, zestawy te zapewniają płynną integrację i optymalną wydajność. Każdy element jest starannie wykonany, aby zagwarantować niezawodność i wydajność ze sterownikiem MASSO. Schemat okablowania można znaleźć w galerii, co ułatwia konfigurację. Zwiększ możliwości swojego kontrolera i podnieś wydajność swojej maszyny na nowy poziom dzięki tej kompleksowej aktualizacji. Kompatybilny z MASSO G3 i MASSO G3 Touch.
Chcesz rozbudować swoją maszynę CNC o funkcje laserowe? Nasze wysokowydajne głowice laserowe do cięcia i grawerowania CNC XT8 są najlepszym rozwiązaniem. Stworzone przez wiodącego w branży producenta i twórcę koncepcji głowic laserowych, nasze imponujące głowice laserowe XT8 zapewniają niezrównaną wydajność.
Głowica laserowa PLH3D-XT8 wykorzystuje opatentowaną przez Opt Lasers technologię wielu diod laserowych, która zapewnia jej najnowocześniejsze możliwości. To innowacyjne podejście zapewnia niezrównaną wydajność i precyzję, wyznaczając nowy standard w obróbce laserowej.
Ten kompleksowy zestaw zawiera wszystkie niezbędne elementy, takie jak laserowe okulary ochronne, osłonę wiązki OptiShield, adapter PLH3D-CNC Adapter Pro oraz uniwersalny aluminiowy uchwyt do łatwej integracji z maszynami CNC. Ponadto zestaw jest wyposażony w uniwersalny kabel sygnałowy, przewody sygnałowe i zasilacz, zapewniając uniwersalną kompatybilność z dowolnym sterownikiem CNC.
Zaufaj najlepszym - ten zestaw to kompleksowy pakiet Plug&Play, zapewniający najwyższą wydajność i bezproblemową konfigurację maszyny, od nas, Opt Lasers.
Kliknij, aby zobaczyć XT8 w akcji!
Laser PLH3D-XT8 45W - funkcje i demonstracja wydajności
Wysokowydajna głowica laserowa o mocy 45 W z głębokim ogniskowaniem minimalizuje potrzebę ponownego ogniskowania i umożliwia szybkie, jednoprzebiegowe cięcie. Kompatybilna z szeroką gamą materiałów, zapewnia wyraźne szczegóły z rozmiarem plamki poniżej 200 µm. Dwa tryby zasilania umożliwiają precyzyjne grawerowanie w skali szarości lub cięcie z pełną mocą. Zintegrowane wspomaganie powietrzem, miedziane rurki cieplne, szybki sterownik, diody LED stanu i solidna, w pełni metalowa obudowa zapewniają stabilną i niezawodną pracę.
Zestawy Plug & Play - instalacja w kilka minut
Zwięzły przewodnik po okablowaniu i konfiguracji lasera PLH3D na popularnych routerach, takich jak X-Carve i Shapeoko. Obejmuje ustawienia pierwszego uruchomienia i wskazówki dotyczące czystych cięć i grawerowania. Pokazuje szeroką kompatybilność z wieloma platformami CNC. Idealny jako szybki start przed własną instalacją.
PLH3D-CNC Adapter PRO - Najlepsze rozwiązanie sterowania dla konfiguracji lasera CNC
Upraszcza okablowanie i sterowanie dzięki konwersji sygnału, konfiguracji z przewodnikiem OLED i gotowym ustawieniom CNC. Diagnostyka w czasie rzeczywistym oraz warstwowe zabezpieczenia (klucz, kontrola sygnału, automatyczne rozbrojenie) chronią użytkowników i sprzęt. Współpracuje ze wszystkimi głowicami laserowymi PLH3D. Wytrzymała anodyzowana obudowa sprosta wymaganiom warsztatowym.
LaserDock PRO: Łatwe mocowanie głowic laserowych CNC
Włączanie i wyłączanie lasera w kilka sekund dzięki magnetycznej precyzji i zintegrowanemu zasilaniu powietrzem/zasilaniem. Automatyczne odłączanie chroni przed uderzeniami w osi Z, a pozłacane sworznie sprężynowe i blokada pozycji zapewniają powtarzalne wyrównanie. Kompatybilny ze wszystkimi obecnymi i przyszłymi głowicami, jest to schludny, przyszłościowy uchwyt. Anodowane na twardo aluminium zapewnia trwałość w warunkach warsztatowych.
Opcjonalne akcesorium - dodaj je z listy na górze tej strony.
Oto najpopularniejsze materiały do wycinania i grawerowania laserowego przy użyciu PLH3D-XT8.
Pełną tabelę z wynikami testów prędkości i mocy dla wielu innych materiałów znajdziesz poniżej tej sekcji.
Drewno
Sklejka
Skóra
Pianka
Guma
Korek
Aluminium anodowane (grawerowanie)
Płytki ceramiczne (grawerowanie)
Akryl
Kamień (grawerowanie)
Papier i karton
Tkaniny
Metale (grawerowanie)
Materiały specjalistyczne
Szkło
| Materiał | Typ operacji | Grubość | Prędkość | Moc lasera | Liczba przejść |
|---|---|---|---|---|---|
| Drewno | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Grawerowanie | nie dotyczy | 70 mm/s (165 cal/min) | 20% | 1 | |
| Sklejka | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 22.5 mm/s (53.1 cal/min) | 100% | 1 | |
| Cięcie | 4 mm (0.157") | 12 mm/s (28 cal/min) | 100% | 1 | |
| Cięcie | 6 mm (0.236") | 6 mm/s (14 cal/min) | 100% | 1 | |
| Cięcie | 10 mm (0.394") | 3 mm/s (7 cal/min) | 100% | 1 | |
| HDF (High-Density Fiberboard) | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 12 mm/s (28 cal/min) | 100% | 1 | |
| MDF (Medium-Density Fiberboard) | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Cięcie | 7.5 mm (0.295") | 4 mm/s (9.4 cal/min) | 100% | 1 | |
| Balsa | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Cięcie | 12 mm (0.472") | 40 mm/s (94 cal/min) | 100% | 2 | |
| Drewno sosnowe | Grawerowanie | nie dotyczy | 350 mm/s (827 cal/min) | 100% | 1 |
| Cięcie | 15 mm (0.591") | 3 mm/s (7 cal/min) | 100% | 1 | |
| Skóra bydlęca, warstwa wierzchnia, garbowana roślinnie | Grawerowanie | nie dotyczy | 3000 mm/s (7090 cal/min) | 100% | 1 |
| Grawerowanie | nie dotyczy | 60 mm/s (142 cal/min) | 2% | 1 | |
| Cięcie | 2 mm (0.079") | 50 mm/s (118 cal/min) | 100% | 1 | |
| Twarda skóra bydlęca, pełna warstwa, garbowana roślinnie | Grawerowanie | nie dotyczy | 3000 mm/s (7090 cal/min) | 100% | 1 |
| Grawerowanie | nie dotyczy | 60 mm/s (142 cal/min) | 2% | 1 | |
| Cięcie | 4 mm (0.157") | 18 mm/s (42.5 cal/min) | 100% | 1 | |
| Skóra syntetyczna PU (poliuretanowa) | Cięcie | 2 mm (0.079") | 50 mm/s (118 cal/min) | 100% | 1 |
| Biały marmur | (Głębokie) grawerowanie | nie dotyczy | 52 mm/s (120 cal/min) | 100% | 1 |
| Łupek | Grawerowanie | nie dotyczy | 140 mm/s (330 cal/min) | 100% | 1 |
| Czarny akryl | Cięcie | 2 mm (0.079") | 7 mm/s (17 cal/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 6 mm/s (14 cal/min) | 100% | 3 | |
| Cięcie | 10 mm (0.394") | 6 mm/s (14 cal/min) | 100% | 4 | |
| Przezroczysty akryl pomarańczowy | Grawerowanie | nie dotyczy | 220 mm/s (520 cal/min) | 5% | 1 |
| Czerwony akryl | Cięcie | 2 mm (0.079") | 4.2 mm/s (9.9 cal/min) | 100% | 1 |
| Zielony akryl | Cięcie | 2 mm (0.079") | 2.8 mm/s (6.6 cal/min) | 100% | 1 |
| Bawełna | Grawerowanie | nie dotyczy | 180 mm/s (425 cal/min) | 15% | 1 |
| Dżins | Cięcie | 0.5 mm (0.0197") | 255 mm/s (602 cal/min) | 100% | 1 |
| Wysokogęstościowy nylon wzmacniany | Cięcie | 3.6 mm (0.142") | 6 mm/s (14.2 cal/min) | 100% | 1 |
| Biały poliester | Cięcie | 0.2 mm (0.00787") | 60 mm/s (142 cal/min) | 100% | 1 |
| Biały wysokogęstościowy poliester | Cięcie | 0.4 mm (0.0157") | 25 mm/s (59 cal/min) | 100% | 1 |
| Cordura | Cięcie | 0.35 mm (0.0138") | 150 mm/s (354 cal/min) | 100% | 1 |
| Cięcie | 0.5 mm (0.0197") | 95 mm/s (224 cal/min) | 100% | 1 | |
| Filc | Cięcie | 4 mm (0.1575") | 70 mm/s (165 cal/min) | 100% | 1 |
| Pianka poliuretanowa (Polyfoam) | Cięcie | 40 mm (1.575") | 5 mm/s (12 cal/min) | 100% | 1 |
| Cięcie | 40 mm (1.575") | 15 mm/s (35 cal/min) | 100% | 3 | |
| Pianka EVA | Cięcie | 3 mm (0.118") | 140 mm/s (331 cal/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 85 mm/s (201 cal/min) | 100% | 1 | |
| Pianka poliuretanowa (PU) | Cięcie | 10 mm (0.394") | 88.5 mm/s (209 cal/min) | 100% | 1 |
| Włókno węglowe | Cięcie | 0.5 mm (0.0197") | 15 mm/s (35.4 cal/min) | 100% | 1 |
| Włókno szklane | Cięcie | 0.7 mm (0.0276") | 5 mm/s (11.8 cal/min) | 100% | 1 |
| Stal nierdzewna | (Głębokie) grawerowanie | nie dotyczy | 70 mm/s (165 cal/min) | 25% | 1 |
| (Głębokie) grawerowanie | nie dotyczy | 280 mm/s (661 cal/min) | 100% | 1 | |
| Markowanie | nie dotyczy | 865 mm/s (2040 cal/min) | 100% | 1 | |
| Stal narzędziowa | (Głębokie) grawerowanie | nie dotyczy | 70 mm/s (165 cal/min) | 25% | 1 |
| (Głębokie) grawerowanie | nie dotyczy | 280 mm/s (661 cal/min) | 100% | 1 | |
| Markowanie | nie dotyczy | 865 mm/s (2040 cal/min) | 100% | 1 |
Niezrównana Głębokość Ostrości: Dzięki wyjątkowej głębokości ostrości i wydłużonemu ognisku wiązki, XT8 eliminuje konieczność ciągłej regulacji i umożliwia cięcie w jednym przebiegu, przyspieszając Twoją pracę.
Precyzja w Działaniu: Rozmiar plamki lasera PLH3D-XT8 poniżej 200 µm pozwala na osiągnięcie precyzyjnych detali w pracach artystycznych oraz bezproblemowe cięcie materiałów, takich jak drewno o grubości 15 mm. Dzięki wysoko symetrycznej wiązce szerokość szczeliny cięcia (kerf) pozostaje niezmienna niezależnie od kierunku skanowania.
Grawerowanie w Skali Szarości i Cięcie Pełną Mocą: Przełączaj się między dwoma trybami: 50% mocy dla szczegółowego grawerowania lub szybkie cięcie przy 100% mocy, szybko dostosowując się do różnych materiałów i zastosowań.
Zintegrowana Dysza Air-Assist: Zwiększ efektywność cięcia dzięki naszej zintegrowanej dyszy. Uzyskaj do sześciu razy szybszą prędkość cięcia oraz zmniejsz uszkodzenia cieplne materiału poddanego obróbce. Dysza pomaga także utrzymać czystość osłony ochronnej i głównej soczewki.
Miedziany Radiator z Heatpipe: Nasza zaawansowana technologia chłodzenia zapewnia optymalne odprowadzanie ciepła i długą żywotność, efektywnie przekazując ciepło do dodatkowego radiatora.
Bezpieczeństwo Operacyjne: Bądź na bieżąco dzięki diodzie sygnalizacyjnej LED, wskazującej stan uzbrojenia lasera oraz ostrzegającej przed przegrzaniem, co zapewnia dodatkowe bezpieczeństwo oraz prawidłowe zarządzanie temperaturą.
Błyskawiczny Wbudowany Sterownik: Doświadcz niezrównanej wydajności dzięki naszemu zintegrowanemu sterownikowi, gwarantującemu precyzyjne grawerowanie i niezawodne wyniki. Bliskie umiejscowienie diod laserowych względem sterownika umożliwia modulację prądu o wysokiej częstotliwości.
Obudowa w Pełni Metalowa: Obudowa lasera wykonana jest w całości z trwałego metalu, zapewniając solidną ochronę i wydłużoną żywotność urządzenia.
Oszczędź 10%, dodając LightBurn do swojego zestawu XF+, XT-50 lub XT8.
Przy zakupie razem z naszymi zestawami Plug&Play, LightBurn dostępny jest w ekskluzywnej cenie promocyjnej — dzięki czemu zaczynasz pracę z najlepszymi narzędziami i najlepszą wartością od samego początku. LightBurn, szeroko zaufany przez użytkowników laserów na całym świecie, jest najpopularniejszym wyborem w społeczności, z tysiącami sprzedanych licencji.
Oprogramowanie LightBurn jest dostępne jako dodatkowe akcesorium do naszych zestawów laserowych lub głowic i jest kompatybilne ze wszystkimi modułami tnącymi i grawerującymi Opt Lasers — w tym XT8, XT-50 i XF+. Usprawnia ono przepływ pracy i zapewnia precyzyjną kontrolę dla optymalnych rezultatów cięcia i grawerowania. Można je dodać z sekcji Akcesoria na górze strony.
Wskazówka dotycząca kompatybilności: Kompatybilność LightBurn zależy od sterownika ruchu/firmware Twojej maszyny (nie samego modułu lasera). Oprogramowanie współpracuje z większością dostępnych sterowników CNC i zawiera niestandardowy postprocesor G-Code. Prosimy jednak upewnić się, że Twój sterownik jest obsługiwany przed zakupem.
Niezależnie od tego, czy pracujesz z drewnem, tworzywami sztucznymi, skórą czy pianką, połączenie LightBurn ze sprzętem Opt Lasers gwarantuje niezawodne, wydajne i wysokiej jakości rezultaty.
Nicky Norton jest twórcą metody Norton — szeroko stosowanego workflow głównie do grawerowania laserowego na płytkach ceramicznych (Norton White Tile), które także zainspirowało prace na drewnie i stali nierdzewnej. Jego projekty krążą szeroko w grupach twórców na Facebooku, nieustannie zdobywając uznanie i pomagając nowicjuszom poprawić efekty.
"(... ) Potem zobaczyłem kilka postów z fantastycznymi grawerunkami wykonanymi przez osoby używające Opt Lasers PL3D-XT-50 6 watów. Skontaktowałem się z Opt Lasers i w krótkim czasie miałem jedną sztukę. Gdy tylko rozpakowałem urządzenie, od razu zdałem sobie sprawę, że to wysokiej jakości, precyzyjny moduł. Pewne trudności przy podłączaniu do mojej maszyny laserowej szybko zostały rozwiązane dzięki fantastycznemu wsparciu Opt Lasers przez wiadomości, e-maile oraz rozmowy na Zoom. Precyzja i dokładność tego lasera z wiązką 30 x 50 mikronów (niewiarygodnie wysoka fluencja wiązki laserowej) wkrótce okazały się bezkonkurencyjne w jakości grawerunków, które byłem w stanie osiągnąć.
Podsumowując, praca z produktami Opt Lasers i zespołem wsparcia była bardzo pozytywnym doświadczeniem, które odnowiło mój entuzjazm do stosowania grawerowania diodowego."
Kris Crawford jest kanadyjskim twórcą i producentem treści stojącym za Further North Fabrication, dzielącym się realizacjami stolarskimi i metalowymi na YouTube i Instagramie. Od 2021 roku wykorzystuje Opt Lasers do dodawania skomplikowanych detali do prezentów dla klientów i własnych projektów — zaufanym głosem zachęcającym innych do eksploracji CNC laserowej fabrykacji.
"(... ) Integracja lasera z moim zmodyfikowanym CNC X-Carve przebiegła bezproblemowo i od tego czasu podniosła możliwości mojego zestawu. Precyzja i wszechstronność modułu Opt Lasers były przełomowe dla moich projektów DIY, pozwalając mi tworzyć skomplikowane wzory i dodawać szczegółowe grawerunki na różnorodnych materiałach. Niezależnie czy pracuję na drewnie, akrylu czy metalu, laser dostarcza znakomite rezultaty za każdym razem."
April Wilkerson jest DIYerem, stolarzem i metalowcem z Teksasu — znana na YouTube jako @AprilWilkerson — z ponad 1,5 miliona subskrybentów. Od YouTube po telewizję, jej krok po kroku instrukcje umożliwiają twórcom na całym świecie realizację projektów, teraz także laserowych.
"(... ) Instalacja i obsługa były zaskakująco płynne i łatwe, naprawdę plug and play. Ale ponieważ to był mój pierwszy laser, potrzebowałam wsparcia na początku i ludzie z Opt byli fantastyczni; responsywni, kompetentni i zawsze gotowi poświęcić czas, aby dokładnie odpowiedzieć na moje pytania. Odpowiedzieli nawet na pytania, których sama nie wiedziałam, że powinnam zadać!"
Jim Neeb jest emerytowanym inżynierem i stolarzem z 45-letnim doświadczeniem, który wspiera Opt Lasers od początków firmy poprzez swój kanał YouTube @JNWoodworks i oficjalną grupę użytkowników. Jest znany z jasnych, praktycznych wskazówek oraz dopracowanych demonstracji, które pomagają twórcom opanować techniki laserowe. Jest także oficjalnym testerem współpracującym z Avid CNC.
"(... ) Opt Lasers jest JEDYNĄ firmą produkującą lasery diodowe, którą polecam, ponieważ naprawdę nie ma innych firm z produktami porównywalnymi pod względem jakości i obsługi klienta. Mogę to powiedzieć z pełnym przekonaniem zarówno na podstawie własnego doświadczenia, jak i opinii widzów mojego kanału na YouTube z całego świata."
| PLH3D-XT8 | |
|---|---|
| Maksymalna Moc Optyczna | 45 W |
| Typowy Rozmiar Plamki (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Wymiary Głowicy Laserowej (D x S x W) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Masa Głowicy Laserowej, Typ. | 1050g (2.31 lb.) Z LaserDock: 1230g (2.71 lb.) |
| Przepływ Powietrza Wentylatora | 92 m3/h (53 CFM) |
| Hałas Wentylatora | 58 dBA |
| Wzór Otworów Montażowych | 5x 4 otwory, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ Otworu Montażowego | M3 x 0.5 x 3 mm |
| Maksymalna Temperatura Otoczenia | 40°C (104°F) |
| Wejście Modulacji | PWM/TTL, 0 – 24 V |
| Zalecana Podstawowa Częstotliwość PWM | 1 – 10 kHz |
| Maksymalna Szerokość Pasma Modulacji | 30 kHz |
| Impedancja Wejścia Modulacji | >1 kΩ |
| Napięcie Zasilacza | 24 V |
| Minimalny Prąd Zasilacza 24 V | 8 A |
| Maksymalne Zużycie Energii | 170 W |
PLH3D-XT8 jest kompatybilna z większością maszyn CNC, w tym modeli znanych marek takich jak X-Carve, Shapeoko, Stepcraft. Może być zamontowana za pomocą dołączonego uniwersalnego uchwytu lub LaserDock. Kompatybilność z Twoim sterownikiem CNC zapewnia adapter PLH3D-CNC Adapter Pro, który obsługuje sygnały PWM, TTL oraz wejścia analogowe (0–3V, 0–5V lub 0–24V).
XT8 umożliwia cięcie i grawerowanie drewna, sklejki, MDF, skóry, gumy, tkanin, pianek, akrylu i wielu innych. Może także grawerować powlekane metale oraz niektóre metale surowe (z regulacją kąta). Dzięki mocy optycznej ~45 W wiązka pozwala na cięcie jednokrotne w cieńszych materiałach oraz cięcie wielowarstwowe dla grubszego surowca.
Początkowa instalacja trwa około 30 minut. Dzięki magnetycznemu systemowi LaserDock PRO codzienne mocowanie i odłączanie zajmuje dosłownie sekundy. Wszystkie złącza są typu Plug&Play i dołączone w zestawie.
Zestaw zawiera narzędzie Height Reference Tool do szybkiego manualnego ustawiania ostrości. Umieść je na materiale i ustaw laser na nominalną odległość roboczą 21 mm. Przy cięciu warto dostosować ostrość do grubości materiału.
XT8 łączy się przez PLH3D-CNC Adapter Pro, który wspiera sygnały TTL, PWM oraz wejścia analogowe. Zasilacz 24 V i wszystkie potrzebne kable są dołączone.
Tak — XT8 posiada wbudowaną regulowaną dyszę wysokociśnieniowego Air Assist, która poprawia prędkość i jakość cięcia poprzez usuwanie zanieczyszczeń i chłodzenie miejsca cięcia. Może współpracować z popularnymi małymi kompresorami (zalecany rzeczywisty przepływ ~10–15 l/min dla większości materiałów).
XT8 wyposażono w zabezpieczenie przed przegrzaniem i należy używać go wyłącznie z okularami ochronnymi klasy CE (OD7+ dla 190–540 nm). Urządzenie automatycznie się wyłącza przy 58 °C i wznawia pracę przy 50 °C. Zawsze przestrzegaj obowiązujących norm bezpieczeństwa laserowego (np. ANSI Z136.1).
Typowa żywotność operacyjna to 20 000–30 000 godzin. W przypadku awarii diody laserowej często możliwa jest naprawa poprzez wymianę diody. Regularnie czyść optykę i zapewnij prawidłowy przepływ powietrza, aby maksymalizować trwałość sprzętu.
Tak, ale należy nachylić element obrabiany (lub laser) o około 7°, aby odbicie nie wracało do diod. Dla metali ogólnie wprowadź niewielkie nachylenie i upewnij się, że wiązka jest skierowana z dala od operatora. Zawsze stosuj okulary ochronne o OD7+.
Możesz użyć dowolnego CAM generującego G-code: LightBurn (zalecane), Vectric, Fusion 360 lub darmowych narzędzi typu LaserGRBL. LightBurn oferuje zaawansowaną kontrolę, grawerowanie obrazów i prostą konfigurację dzięki naszym predefiniowanym ustawieniom.
Grawerowanie: Ustaw nominalną odległość roboczą na 21 mm za pomocą narzędzia Height Reference Tool dla szybkiego i powtarzalnego ustawienia ostrości.
Cięcie (cienkie 1–6 mm): Ostrość ustaw tak, aby najmniejsza plamka znajdowała się około połowy grubości materiału (zacznij od 21 mm, następnie obniż o połowę grubości).
Cięcie (grube >6 mm): Wykonuj cięcie warstwa po warstwie, po każdym przejściu lekko obniżając głowicę; unikaj kontaktu dyszy z elementem. Niektóre materiały (np. sklejka brzozowa, MDF, pianka PU, sosna) można pociąć na grubo przez jedno przejście, utrzymując dyszę blisko powierzchni (bez dotykania).
Tryb „I” (50%): zakres ~0–20 W przeznaczony do szczegółowego, szarego grawerowania i delikatnego cieniowania.
Tryb „II” (100%): pełna moc do szybkiego, czarno-białego grawerowania oraz efektywnego cięcia, w tym grubych materiałów.
XT8 akceptuje sterowanie PWM/TTL/Analogowe: 0–3 V, 0–5 V i 0–24 V na wejściu Mod #2 (PWM). Używaj częstotliwości bazowej PWM w zakresie 1–5 kHz (wyższe częstotliwości mogą zapewnić płynniejszy odcień szarości). Stan „wysoki” to ≥3 V, „niski” ≤0,8 V. Nie podłączaj jednocześnie sygnałów do oba wejść analogowego i PWM (wspólna masa).
Zalecany rzeczywisty przepływ powietrza z kompresora: 10–12 l/min z zasobnikiem ≥50 L dla komfortowej pracy. Wielu użytkowników osiąga sukces z mniejszymi jednostkami (np. 5 L), ale wyniki są różne. Zainstaluj filtr i separator oleju; w wilgotnym klimacie dodaj osuszacz powietrza, aby uniknąć kropli wody.
Ustawienia przepływu: cięcie ~5–15 l/min; grawerowanie ~1–5 l/min. Unikaj przekraczania ~15–20 l/min, ponieważ może to obniżyć prędkość cięcia. Wskazany jest przepływomierz.
Przymocuj tylny uchwyt kabla, następnie solidnie podłącz przewód do XT8. Do bezpośredniego wykorzystania podłącz drugi koniec do Adaptera PRO. W przypadku LaserDock PRO zamocuj część laserową przy użyciu czterech śrub M4, dopasowując do pozycji wrzeciona, następnie podłącz krótki kabel i wąż powietrza.
Radiator: Regularnie wydmuchuj sprężone powietrze przez radiator (zwłaszcza po zadymionych zadaniach). Unikaj nadmiernego wirowania wentylatora. Dla głębszego czyszczenia zdejmuj przednią osłonę co około 100 godzin pracy.
Air Assist / Dysza: Zawsze używaj dyszy powietrznej z równym, suchym i pozbawionym oleju przepływem powietrza podczas cięcia i grawerowania. Utrzymuje to optykę oraz szybkę ochronną w czystości, redukując częstotliwość ich czyszczenia.
Optyka: Sprawdzaj szybkę ochronną przed każdym użyciem i czyść co około 100 godzin pracy. Wymień szybkę, jeśli jest uszkodzona (dostępna jako część zamienna). Główną soczewkę również czyść co około 100 godzin.
Środki czyszczące: Używaj tylko 99,9% bezzwodnego IPA i odpowiednich materiałów bezołowiowych. Unikaj „spirytusu” (~70% IPA z wodą) oraz standardowych chusteczek do okularów/mikroskopów (mogą pozostawiać osady). Stosuj siłę wystarczającą tylko do usunięcia zabrudzeń, aby chronić powłoki optyczne.
