1 x PLH3D-XT8 45W-os vágó és gravírozó lézerfej
Specifikációk: (¾" ).
A legjobb a következőkhöz: CO2-szerű ultra nagy sebességű vágás és gravírozás, vastag anyagok vágása
Lockwood Pro XT8 45W Plug&Play Lézerkészlet
Lockwood Pro CNC PLH3D-XT8 lézer frissítő készlet
Specifikációk: (¾" ).
Best for: CO2-szerű ultra nagy sebességű vágás és gravírozás, vastag anyagok vágása
Tartalmazza a következőket: Lézerfej, légfúvóka, CNC Adapter Pro, lézeres védőszemüveg, sugárvédő, tartó és több.
006349
5902693114864

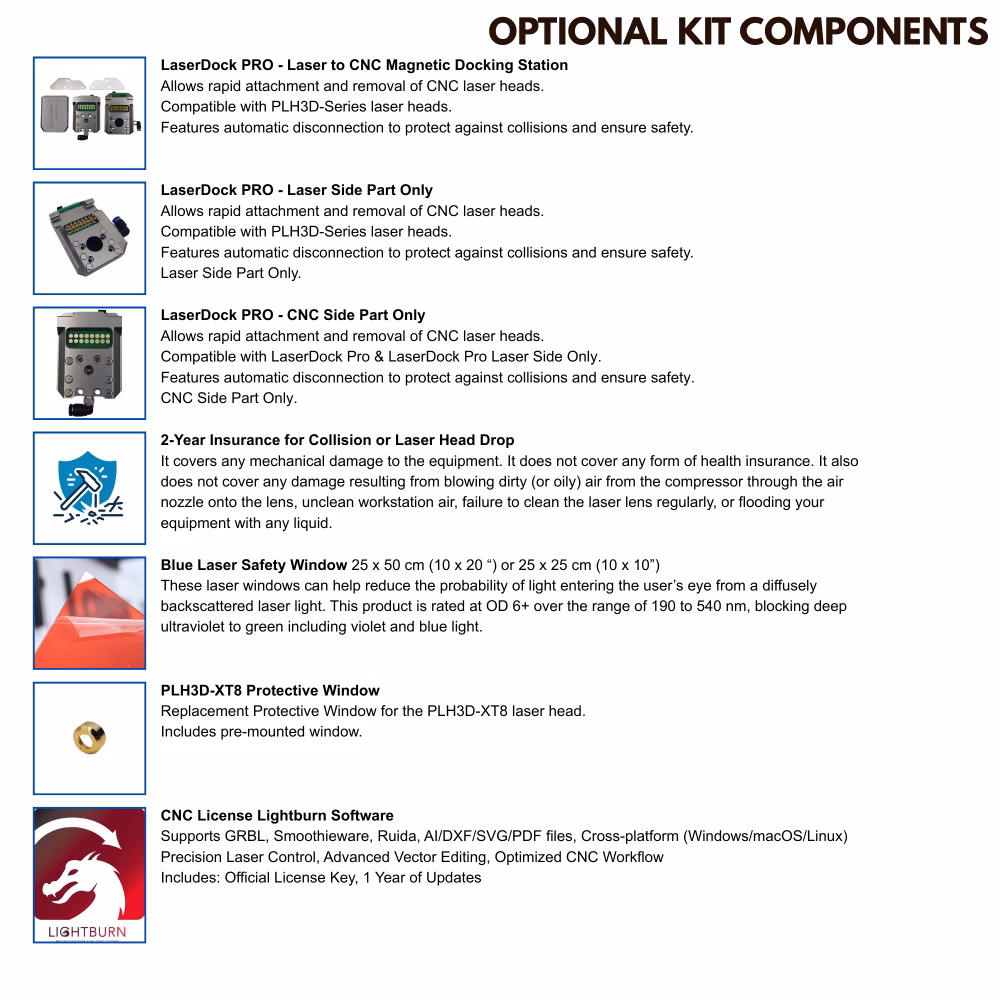

Frequently Bought Together
|
|
|
LaserDock PRO - Lézer CNC-hez mágneses dokkoló állomás $199.00 |
|
|
|
LaserDock PRO - Csak a Laser Oldal alkatrész $99.00 $69.30 |
|
|
|
LaserDock PRO - Csak CNC oldalsó rész $99.00 $69.30 |
|
|
|
Univerzális bilincs CNC rögzítő $49.00 |
Insurance Options
Additional Safety Accessories
|
|
|
$187.00 $130.90 |
Spare Accessories
|
|
|
$70.00 $49.00 |
|
|
|
$29.00 |
|
|
|
$5.00 $3.50 |
Csomag tartalom
-
-
1 x PLH3D-CNC Adapter Pro
✔ Kommunikációt biztosít CNC gépek és lézerfejek között.
✔ Kiegészítő biztonsági réteget nyújt a felhasználók és lézerfejek védelmére.
-
1 x 24V 8A tápegység amerikai / brit adapterekkel
✔ A PLH3D-sorozatú lézerfejek táplálásához a PLH3D-CNC Adapter Pro adapteren keresztül.
✔ Megbízható 24V 8A kimenetet biztosít.
✔ A célországban használt szabványokkal kompatibilis dugóval szállítják.
-
1 x Lézerbiztonsági szemüveg
✔ Lézerbiztonsági szemüveg OD 7+ besorolással a 190–540 nm tartományban.
✔ Csökkenti a visszaverődő lézerfény által a felhasználó szemébe jutó fény kockázatát.
-
1 x Univerzális CNC rögzítő a PLH3D sorozatú lézerfejhez
✔ Alumínium tartó a PLH3D sorozat (XF+, XT-50, XT-10, XT8) lézerfej vagy LaserDock Pro rögzítéséhez a CNC gépek tipikus rögzítőfurat-konfigurációin.
✔ Tartalmaz egy csavarkészletet.
-
1 x Kábel a PLH3D-XT8 lézerfejhez (7m / 22 ft)
✔ Kábel a PLH3D-sorozatú lézerfejek vagy a LaserDock Pro és a PLH3D-CNC Adapter Pro csatlakoztatásához.
✔ Tápfeszültséget és vezérlőjeleket továbbít a lézerfejhez.
-
1 x OptiShield - PLH3D lézergravírozó lézernyaláb burkolata
✔ Csökkenti a fényvisszaverődést a feldolgozott anyagról, és biztosítja a lézerfej optimális hűtését.
✔ A nagynyomású légsegédfúvókára szerelhető.
-

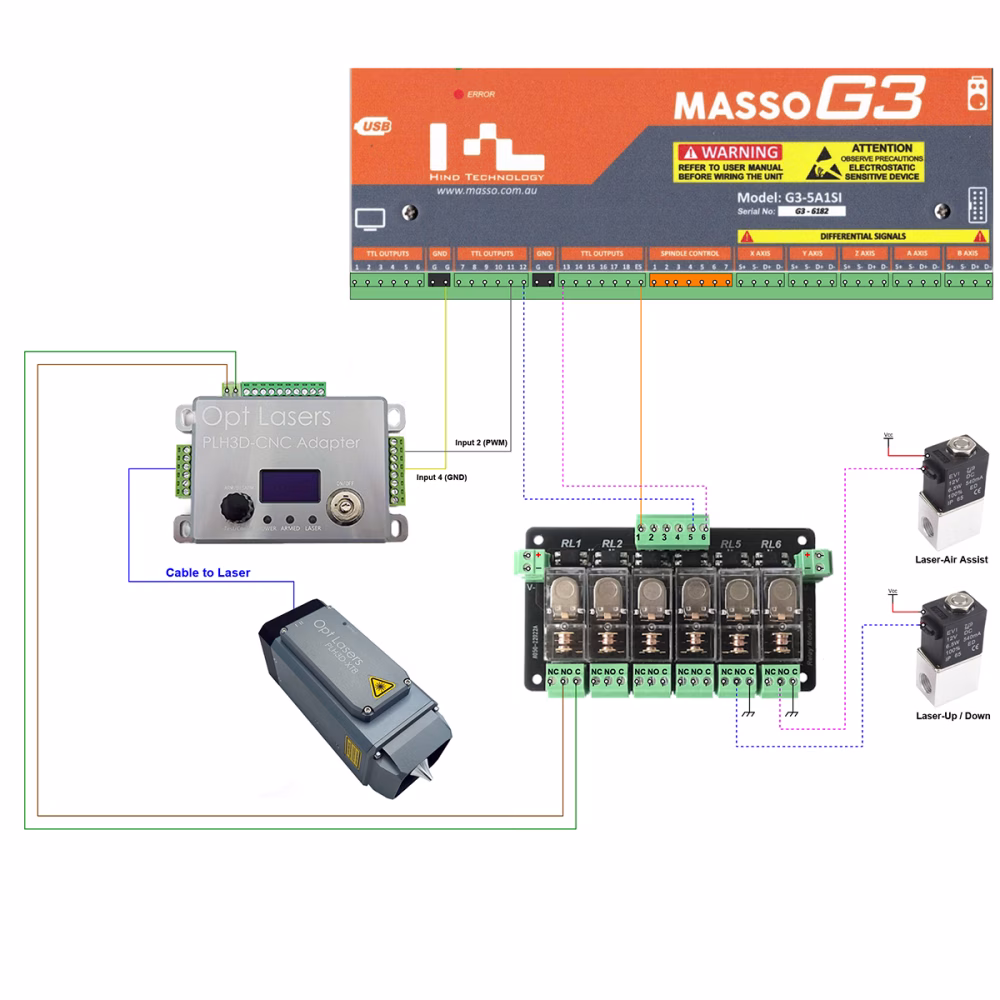

1 x MASSO jelkábel a PLH3D-CNC adapterhez
✔ Kapcsolatot biztosít a PLH3D-CNC adapter és a MASSO G3 vagy MASSO G3 Touch vezérlő között.
-
1 x PLH3D magassági referencia eszköz
✔ Kompakt eszköz a fókusztávolság egyszerű és gyors beállításához a PLH3D-sorozatú lézergravírozókhoz.
-
1 x CNC lézer matricák készlete
✔ CNC lézermatricák készlete.
✔ Tartalmazza az Opt Lasers minden lézerkészletét.
Letöltés
Termék leírása
PLH3D-XT8 az Ön Lockwood CNC-gépéhez MASSO vezérlővel
Az Opt Lasers átfogó Plug&Play PLH3D-XT8 lézerfrissítő készleteivel az Opt Lasers átfogó Plug&Play PLH3D-XT8 lézerfrissítő készleteivel szabadíthatja fel CNC-gépének teljes potenciálját. A különböző CNC-vezérlőkkel való kompatibilitás érdekében szakszerűen megtervezett készletek zökkenőmentes integrációt és optimális teljesítményt biztosítanak. Minden egyes alkatrész aprólékosan kidolgozott, hogy garantálja a megbízhatóságot és a hatékonyságot a MASSO vezérlővel. A galériában megtalálja a kapcsolási rajzot, így a beállítás egyszerűvé válik. Növelje vezérlője képességeit, és emelje új magasságokba gépe teljesítményét ezzel a mindenre kiterjedő frissítéssel. Kompatibilis a MASSO G3 és a MASSO G3 Touch vezérlővel.
Az Opt Lasers által először kínált előnyök ezen a piacon
5 év Opt Lasers garancia
30 napos elégedettségi garancia visszaküldés esetén
Élettartam garanciális műszaki támogatás
#1 ügyféltámogatásban
30 napos elégedettségi garancia visszaküldés esetén
Élettartam garanciális műszaki támogatás
#1 ügyféltámogatásban
Páratlan tartósság és megbízhatóság
Választható ütközés- vagy lézerfej leesés biztosítás
A lézerfej koncepciójának megalkotójától származó termék
Készült Lengyelországban, EU
Választható ütközés- vagy lézerfej leesés biztosítás
A lézerfej koncepciójának megalkotójától származó termék
Készült Lengyelországban, EU
PLH3D-XT8 - A világ első számú szabadalmaztatott lézerfej komplett Plug&Play készlet minden CNC géphez
CNC-gépét szeretné lézeres képességekkel bővíteni? A Hyper-Performance XT8 CNC vágó és gravírozó lézerfejek a végső megoldást jelentik. Az iparág vezető lézerfejgyártója és koncepcióalkotója által készített, lenyűgöző XT8 lézerfejek páratlan teljesítményt nyújtanak.
A PLH3D-XT8 lézerfej az Opt Lasers szabadalmaztatott multi-lézerdióda technológiáját tartalmazza, ami a legmodernebb képességeit biztosítja. Ez az innovatív megközelítés páratlan teljesítményt és pontosságot biztosít, új mércét állítva fel a lézermegmunkálásban.
Ez az átfogó készlet tartalmazza az összes lényeges alkatrészt, mint például a lézervédőszemüveget, az OptiShield sugárvédő burkolatot, a PLH3D-CNC Adapter Pro-t és egy univerzális alumíniumtartót a CNC-gépekhez való egyszerű integráláshoz. A készlet továbbá univerzális jelkábellel, jelkábelekkel és tápegységgel van felszerelve, biztosítva az univerzális kompatibilitást bármely CNC-vezérlővel.
Bízzon a legjobbakban - ez a készlet az Ön mindenre kiterjedő Plug&Play csomagja, amely csúcsminőségű teljesítményt és problémamentes beállítást biztosít gépéhez, tőlünk, az Opt Laserstől.
Kattintson az XT8-ra, hogy megnézze az XT8-at működés közben!
PLH3D sorozat: A koncepciótól az eredményekig - nézze meg működés közben
PLH3D-XT8 45W-os lézer - jellemzők és teljesítmény bemutató
A nagy teljesítményű, 45 W-os lézerfej mélyfókusszal minimalizálja az újrafókuszálás szükségességét, és gyors, egymenetes vágást tesz lehetővé. Az anyagok széles skálájával kompatibilis, és 200 µm alatti foltmérettel éles részleteket biztosít. Két teljesítmény üzemmód lehetővé teszi a precíz szürkeárnyalatos gravírozást vagy a teljes teljesítményű vágást. A beépített légsegítség, a réz hőcsövek, a gyors meghajtó, az állapotjelző LED-ek és a robusztus, teljesen fémből készült test stabil, megbízható teljesítményt biztosítanak.
Plug & Play készletek - percek alatt telepíthető
Egy tömör útmutató a PLH3D lézer bekötéséhez és konfigurálásához a népszerű routereken, mint például az X-Carve és a Shapeoko. Kitér az első futtatás beállításaira és tippekre a tiszta vágásokhoz és vésésekhez. Bemutatja a széles körű kompatibilitást számos CNC platformon. Ideális gyors kezdésként a saját telepítés előtt.
PLH3D-CNC Adapter PRO - Végső vezérlési megoldás a CNC lézer beállításához
Egyszerűsíti a kábelezést és a vezérlést a jelátalakítással, az OLED-vezérelt beállítással és a CNC-kész előbeállításokkal. A valós idejű diagnosztika és a réteges biztonság (kulcs, jelellenőrzés, automatikus hatástalanítás) védi a felhasználókat és a hardvert. Az összes PLH3D lézerfejjel működik. A robusztus eloxált ház ellenáll a műhelyi igényeknek.
LaserDock PRO: A CNC lézerfejek könnyed rögzítése
Pattintsa fel/le a lézert másodpercek alatt mágneses pontossággal és integrált levegővel/tápegységgel. Az automatikus leválasztás megvéd a Z-tengely ütéseitől, míg az aranyozott rugós csapok és a pozíciórögzítés megismételhető igazítást biztosít. Kompatibilis az összes jelenlegi és jövőbeli fejjel, ez egy rendezett, jövőbiztos rögzítés. A kemény eloxált alumínium biztosítja a tartósságot üzemi környezetben.
Választható tartozék - adja hozzá az oldal tetején található listából.
Mit vághat vagy gravírozhat?
Az alábbiak a legnépszerűbb anyagok lézeres vágáshoz és gravírozáshoz a PLH3D-XT8 használatával.
Az ezen szakasz alatt található komplett táblázatban számos más anyag sebesség- és teljesítményteszt eredményei is megtalálhatóak.
Fa
Rétegelt lemez
Bőr
Hab
Gumi (nem PVC)
Parafa
Anodizált alumínium (gravírozás)
Kerámia lapok (gravírozás)
Akril
Kő (gravírozás)
Papír és karton
Szövetek
Fémek (gravírozás)
Speciális anyagok
ÜvegÉs még sok más anyag található az alábbi táblázatban.
PLH3D-XT8 - Vágási és gravírozási sebesség táblázat
Példa vágási és gravírozási sebességek PLH3D-XT8-cal
| Anyag | Művelet típusa | Vastagság | Sebesség | Lézer teljesítmény | Átvezetések |
|---|---|---|---|---|---|
| Fa | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravírozás | Nincs | 70 mm/s (165 inch/min) | 20% | 1 | |
| Rétegelt lemez | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Vágás | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Vágás | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Vágás | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Vágás | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Nagy sűrűségű farostlemez (HDF) | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Vágás | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Közepes sűrűségű farostlemez (MDF) | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Vágás | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Vágás | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Fenyőfa | Gravírozás | Nincs | 350 mm/s (827 inch/min) | 100% | 1 |
| Vágás | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Növényi cserzésű felső rétegű sertésbőr bőr | Gravírozás | Nincs | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírozás | Nincs | 60 mm/s (142 inch/min) | 2% | 1 | |
| Vágás | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Kemény növényi cserzésű teljes rétegű marhabőr | Gravírozás | Nincs | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírozás | Nincs | 60 mm/s (142 inch/min) | 2% | 1 | |
| Vágás | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (Poliuretán) Műbőr | Vágás | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Fehér márvány | (Mélységi) gravírozás | Nincs | 52 mm/s (120 inch/min) | 100% | 1 |
| Palakő | Gravírozás | Nincs | 140 mm/s (330 inch/min) | 100% | 1 |
| Fekete akril | Vágás | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Vágás | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Vágás | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Narancs átlátszó akril | Gravírozás | Nincs | 220 mm/s (520 inch/min) | 5% | 1 |
| Piros akril | Vágás | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Zöld akril | Vágás | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Pamut | Gravírozás | Nincs | 180 mm/s (425 inch/min) | 15% | 1 |
| Farmerdzseki | Vágás | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Nagy sűrűségű megerősített nylon | Vágás | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Fehér poliészter | Vágás | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Fehér nagy sűrűségű poliészter | Vágás | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Vágás | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Vágás | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Filc | Vágás | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Poliuretán hab | Vágás | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Vágás | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA hab | Vágás | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Vágás | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Poliuretán (PU) hab | Vágás | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Szénszál | Vágás | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Üvegszál | Vágás | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Rozsdamentes acél | (Mélységi) gravírozás | Nincs | 70 mm/s (165 inch/min) | 25% | 1 |
| (Mélységi) gravírozás | Nincs | 280 mm/s (661 inch/min) | 100% | 1 | |
| Jelölés | Nincs | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Szerszámacél | (Mélységi) gravírozás | Nincs | 70 mm/s (165 inch/min) | 25% | 1 |
| (Mélységi) gravírozás | Nincs | 280 mm/s (661 inch/min) | 100% | 1 | |
| Jelölés | Nincs | 865 mm/s (2040 inch/min) | 100% | 1 |
A PLH3D-XT8 lézerfej jellemzői és előnyei
Páratlan fókuszmélység: A kiemelkedő fókuszmélységgel és megnövelt lézersugár-vastagsággal az XT8 kiküszöböli a folyamatos beállítások szükségességét, és lehetővé teszi az egypasszos vágást, felgyorsítva ezzel a munkafolyamatot.
Pontosság a gyakorlatban: A PLH3D-XT8 lézerpont-mérete 200 µm alatt lehetővé teszi a precíz részletek elérését művészi munkákhoz, valamint könnyedén átvág anyagokat, például 15 mm vastag fát. Magasan szimmetrikus sugárformájának köszönhetően a vágásvonal (kerf) mindkét pásztázási irányban egyenletes marad.
Szürkeárnyalatos gravírozás és teljes teljesítményű vágás: Váltson két üzemmód között: 50% teljesítmény részletgazdag gravírozáshoz vagy 100% teljesítmény nagysebességű vágáshoz, így gyorsan alkalmazkodhat különböző anyagokhoz és alkalmazásokhoz.
Integrált légsegédes fúvóka: Növelje a vágási hatékonyságot az integrált fúvókával. Élvezze akár hatszor gyorsabb vágási sebességet és csökkentse a hő okozta anyagkárosodást. Emellett segít tisztán tartani a védőablakot és a fő lencsét.
Réz hőcsöves hűtőbordák: Fejlett hűtési technológiánk biztosítja az optimális hűtési teljesítményt és a hosszú élettartamot azáltal, hogy hatékonyan vezeti el a hőt a kiegészítő hűtőbordára.
Működési biztonság: Maradjon tájékozott a jelző LED-del, amely a lézer készenléti állapotát jelzi és túlhevülés esetén riaszt, így fokozva a biztonságot és a megfelelő hőmérséklet-kezelést.
Szupergyors beépített vezérlő: Élvezze a páratlan teljesítményt integrált vezérlőnkkel, amely biztosítja a precíz gravírozást és megbízható eredményeket. A lézerdiódák és a vezérlő közelsége lehetővé teszi a nagyfrekvenciás árammodulációt.
Teljesen fém ház: A lézer burkolata teljes egészében tartós fémből készül, amely biztosítja a masszív védelmet és növeli az eszköz élettartamát.
LightBurn Szoftver — Szerezzen 10% Kedvezményt, Ha Az Opt Lasers Kettel Együtt Vásárolja
Spóroljon 10%-ot, ha a LightBurn-t hozzáadja az XF+, XT-50 vagy XT8 Készletéhez.
Ha a LightBurn-t a Plug&Play Készleteinkkel együtt vásárolja meg, exkluzív kedvezményes áron érhető el — így már az első naptól a legjobb eszközökkel és ár-érték aránnyal dolgozhat. Világszerte megbízható, a lézerhasználók körében a LightBurn a legnépszerűbb választás, több ezer licenc értékesítésével.
A LightBurn szoftver opcionális kiegészítőként elérhető a lézerszetteinkhez vagy fejeinkhez, és kompatibilis minden Opt Lasers vágó és gravírozó moduljával — ideértve az XT8, XT-50 és XF+ modulokat is. Egyszerűsíti a munkafolyamatot, és precíz vezérlést biztosít az optimális vágási és gravírozási eredmények érdekében. A tetején található Kiegészítők szekcióból adható hozzá.
Kompatibilitási tipp: A LightBurn kompatibilitása a gép mozgásvezérlőjétől/firmware-jétől függ (nem magától a lézermodultól). A legtöbb elérhető CNC vezérlővel működik, és tartalmaz egy egyedi G-kód posztprocesszort. Mindenképp ellenőrizze, hogy a vezérlője támogatott legyen vásárlás előtt.
Akár faanyaggal, műanyaggal, bőrrel vagy habbal dolgozik, a LightBurn és az Opt Lasers hardver kombinációja megbízható, hatékony és minőségi eredményeket garantál.
Ügyfél történetek – Opt Lasers
Nicky Norton a Norton Módszer megalkotója — egy széles körben elfogadott munkafolyamat, amely elsősorban kerámia csempék lézergravírozására fókuszál (Norton White Tile), de inspiráló hatással volt fa- és rozsdamentes acél munkákra is. Projektjei széles körben terjednek Facebook gyártói csoportokban, folyamatos elismerést kapnak és segítik az újoncokat a jobb eredmények elérésében.
"(... ) Aztán láttam néhány fantasztikus gravírozást, amelyeket az Opt Lasers PL3D-XT-50 6 wattos lézerével készítettek. Felvettem a kapcsolatot az Opt Lasers-szel, és rövid időn belül lett egy példányom. Amint kibontottam, rájöttem, hogy ez egy nagyszerűen megmunkált, precíziós modul. Néhány kezdeti nehézség a lézergépemhez való csatlakoztatásnál gyorsan megoldódott az Opt Lasers fantasztikus támogatásának köszönhetően, amelyet üzeneteken, e-maileken és Zoom hívásokon keresztül kaptam. Ennek a lézernek a precizitása és pontossága, 30 x 50 mikronos lézersugárával (hihetetlenül magas lézerfluencia) hamar bizonyította, hogy páratlan minőségű gravírozásokat tudok elérni.
Összességében az Opt Lasers termékekkel és támogatói csapattal való munka nagyon pozitív élmény volt, és megújította lelkesedésemet a diódalézeres gravírozás iránt."
Kris Crawford kanadai gyártó és tartalomkészítő, aki a Further North Fabrication név mögött oszt meg fa- és fémmegmunkálási projekteket YouTube-on és Instagramon. 2021 óta használja az Opt Lasers-t, hogy bonyolult részleteket adjon ügyfelei ajándékaihoz és személyes projektjeihez — megbízható szakértőként ösztönzi másokat a CNC lézeres gyártás felfedezésére.
"(... ) A lézer integrálása a módosított X-Carve CNC-mmel zökkenőmentes folyamat volt, és azóta jelentősen megnövelte a rendszerem képességeit. Az Opt Lasers modul precizitása és sokoldalúsága igazi áttörést jelentett a DIY projektjeimnél, lehetővé téve számomra, hogy összetett terveket hozzak létre és részletes gravírozásokat adjak hozzá különféle anyagokhoz. Legyen szó fáról, akrilról vagy fémből, a lézer minden alkalommal kiváló eredményeket produkál."
April Wilkerson egy texasi DIY-rajongó, fa- és fémmegmunkáló — YouTube-on @AprilWilkerson néven ismert — több mint 1,5 millió feliratkozóval. YouTube-ról a televízióig, lépésről lépésre bemutatott projektjei ösztönzik a világ maker közösségét, most lézerprojektek is gazdagítják a portfólióját.
"(... ) A telepítés és a működtetés meglepően gördülékeny és könnyű volt, valóban plug and play megoldás. Mivel ez volt az első lézerem, korai tanácsokra volt szükségem, és az Opt csapata fantasztikus volt; reagáltak, hozzáértők és mindig készek voltak időt szánni a kérdéseim alapos megválaszolására. Még olyan kérdéseket is megválaszoltak, amelyeket én nem is tudtam feltenni!"
Jim Neeb nyugdíjas mérnök és 45 éves faipari szakember, aki az Opt Lasers-t már a kezdetek óta támogatja YouTube csatornáján, a @JNWoodworks -ön, valamint hivatalos felhasználói csoportunkban. Tiszta, gyakorlati útmutatásairól és kifinomult bemutatóiról ismert, amelyek segítik a felhasználókat a lézertechnológiák elsajátításában. Hivatalos tesztelőként együttműködik az Avid CNC-vel is.
"(... ) Az Opt Lasers az EGYETLEN diódalézer gyártó, akit ajánlok, mert valójában nincs más cég, amelynek termékei a minőség és az ügyfélszolgálat tekintetében még csak közelítenék az ő szintjüket. Ezt magabiztosan állíthatom saját tapasztalataim és a világ különböző pontjairól érkező YouTube nézői visszajelzések alapján is."
Termékműszaki specifikációk
| PLH3D-XT8 | |
|---|---|
| Maximális optikai teljesítmény | 45 W |
| Tipikus fókuszpont méret (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Lézersugár fej méretei (H x Sz x M) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Lézerfej tömege, tipikus | 1050 g (2,31 lb.) LaserDock-kal: 1230 g (2,71 lb.) |
| Ventilátor légáramlási sebessége | 92 m3/h (53 CFM) |
| Ventilátor zajszint | 58 dBA |
| Rögzítőfuratok elrendezése | 5x 4 furat, 24 x 15 mm (0.94 x 0.59 in.) |
| Rögzítőfurat típusa | M3 x 0.5 x 3 mm |
| Max. környezeti hőmérséklet | 40°C (104°F) |
| Modulációs bemenet | PWM/TTL, 0 – 24 V |
| Ajánlott PWM alapfrekvencia | 1 – 10 kHz |
| Max. modulációs sávszélesség | 30 kHz |
| Modulációs bemeneti impedancia | >1 kΩ |
| Tápegység feszültsége | 24 V |
| 24 V-os tápegység minimális áramerőssége | 8 A |
| Maximális energiafelvétel | 170 W |
PLH3D-XT8 Lézerfej – GYIK
A PLH3D-XT8 kompatibilis a legtöbb CNC géppel, beleértve a népszerű márkákat, mint az X-Carve, Shapeoko, Stepcraft. A mellékelt univerzális tartóval vagy LaserDock-kal szerelhető. A CNC vezérlővel való kompatibilitást a PLH3D-CNC Adapter Pro biztosítja, amely támogatja a PWM, TTL és analóg bemeneteket (0–3V, 0–5V vagy 0–24V).
Az XT8 fákat, rétegelt lemezt, MDF-et, bőrt, gumit, textíliákat, habot, akrilt és még sok mást képes vágni vagy gravírozni. Bevont fémeken és néhány natúr fémfelületen is gravírozható (szögtartás mellett). Erőteljes, ~45 W optikai sugárzása egy áthaladással vág vékonyabb anyagokat, míg többrétegű vágásra is alkalmas vastagabb anyagok esetén.
Az első telepítés kb. 30 percet vesz igénybe. A mágneses LaserDock PRO rendszerrel a napi csatlakoztatás/leválasztás másodperceket vesz igénybe. Minden csatlakozó Plug&Play és a készlet része.
A készlet tartalmaz egy Magasság Referencia Eszközt a gyors, kézi fókuszáláshoz. Helyezze az anyagra és állítsa be a lézert a névleges, 21 mm-es munkatávolságra. Vágásnál az anyagvastagsághoz igazítsa.
Az XT8 a PLH3D-CNC Adapter Pro-n keresztül csatlakozik, támogatva a TTL, PWM és analóg bemeneteket. A 24 V-os tápegység és minden kábel a csomag része.
Igen — az XT8 beépített, állítható Nagynyomású Levegős Segédfúvókával rendelkezik, mely növeli a vágási sebességet és minőséget azáltal, hogy eltávolítja a törmeléket és hűti a vágást. A legtöbb anyaghoz ajánlott a kb. 10–15 l/min valós légáramú kis kompresszor használata.
Az XT8 túlmelegedés elleni védelemmel rendelkezik, és CE minősítésű lézerbiztonsági szemüveg használata javasolt (OD7+ 190–540 nm hullámhosszhoz). 58 °C-nál automatikusan kikapcsol, és 50 °C-nál újraindul. Mindig tartsa be a lézerbiztonsági szabványokat (pl. ANSI Z136.1).
A tipikus működési élettartam 20,000–30,000 óra. Amennyiben egy dióda meghibásodik, rendszerint cserével javítható az egység. Rendszeresen tisztítsa az optikát és gondoskodjon megfelelő légáramlásról a hosszú élettartam érdekében.
Igen, de döntse meg a munkadarabot (vagy a lézert) kb. 7°-kal, hogy a visszaverődés ne a diódákra irányuljon. Fémek esetén enyhe döntés szükséges, és ügyeljen arra, hogy a sugár az operátortól elfelé irányuljon. Mindig viseljen OD7+ minősítésű védőszemüveget.
Bármely G-kódot generáló CAM használható: LightBurn (ajánlott), Vectric, Fusion 360 vagy ingyenes eszközök, mint a LaserGRBL. A LightBurn fejlett vezérlést, képgravírozást és egyszerű beállítást kínál előre definiált sablonjaink segítségével.
- Maximális optikai teljesítmény: 45 W; tipikus: 38–43 W
- Hullámhossz: 450 ± 10 nm; fókuszált pont <180 µm
- Munkatávolság: 21 mm
- Tápegység: 24 V, min. 8.5 A; max. fogyasztás 170 W
- Modulációs bemenetek: PWM/TTL/Analóg (0–3/5/24 V támogatott)
- Ajánlott PWM alapfrekvencia: 1–5 kHz (akár 10 kHz sávszélesség)
- Fej tömege: ~1150 g (LaserDock-kal: ~1330 g)
- Maximális környezeti hőmérséklet: 40 °C
Gravírozás: Állítsa a névleges munkatávolságot 21 mm-re a Magasság Referencia Eszközzel a gyors, ismételhető fókuszáláshoz.
Vágás (vékony 1–6 mm): Olyan fókuszt állítson be, hogy a legkisebb spot a anyagvastagság közepén helyezkedjen el (kezdje 21 mm-nél, majd csökkentse a vastagság felével).
Vágás (vastagabb >6 mm): Rétegről rétegre vágjon, minden áthaladás után kissé engedje le a fejet; kerülje, hogy a fúvóka érintkezzen a munkadarabbal. Néhány anyagot (pl. nyír rétegelt lemez, MDF, PU hab, fenyő) vastagon is vágni lehet egy menetben, a nozzle közelében, de anélkül, hogy hozzáérne.
“I” mód (50%): kb. 0–20 W tartomány részletgazdag szürkeárnyalatos gravírozáshoz és finom árnyékoláshoz.
“II” mód (100%): teljes teljesítmény gyors, fekete-fehér gravírozáshoz és hatékony vágáshoz, beleértve vastagabb anyagokat.
Az XT8 PWM/TTL/Analóg vezérlést fogad: 0–3 V, 0–5 V és 0–24 V a Mod Input #2-on (PWM). Használjon 1–5 kHz alap PWM frekvenciát (magasabb frekvencia simább szürkeárnyalatot eredményezhet). Logikai “magas” ≥3 V; “alacsony” ≤0,8 V. Ne csatlakoztasson jeleket egyszerre az analóg és PWM bemenetekre (osztott föld miatt).
Ajánlott kompresszor valós légárama: 10–12 l/min legalább 50 L-es tartállyal a kényelmes működésért. Sok felhasználó kisebb egységgel (pl. 5 L) is sikerrel használja, de az eredmények változóak. Szereljen fel szűrőt és olajleválasztót; párás klímán légszárító alkalmazása ajánlott a vízcseppek elkerülésére.
Légáram beállítások: vágás ~5–15 l/min; gravírozás ~1–5 l/min. Kerülje a ~15–20 l/min-nél magasabb légáramot, mert csökkentheti a vágási sebességet. Áramlásmérő használata erősen ajánlott.

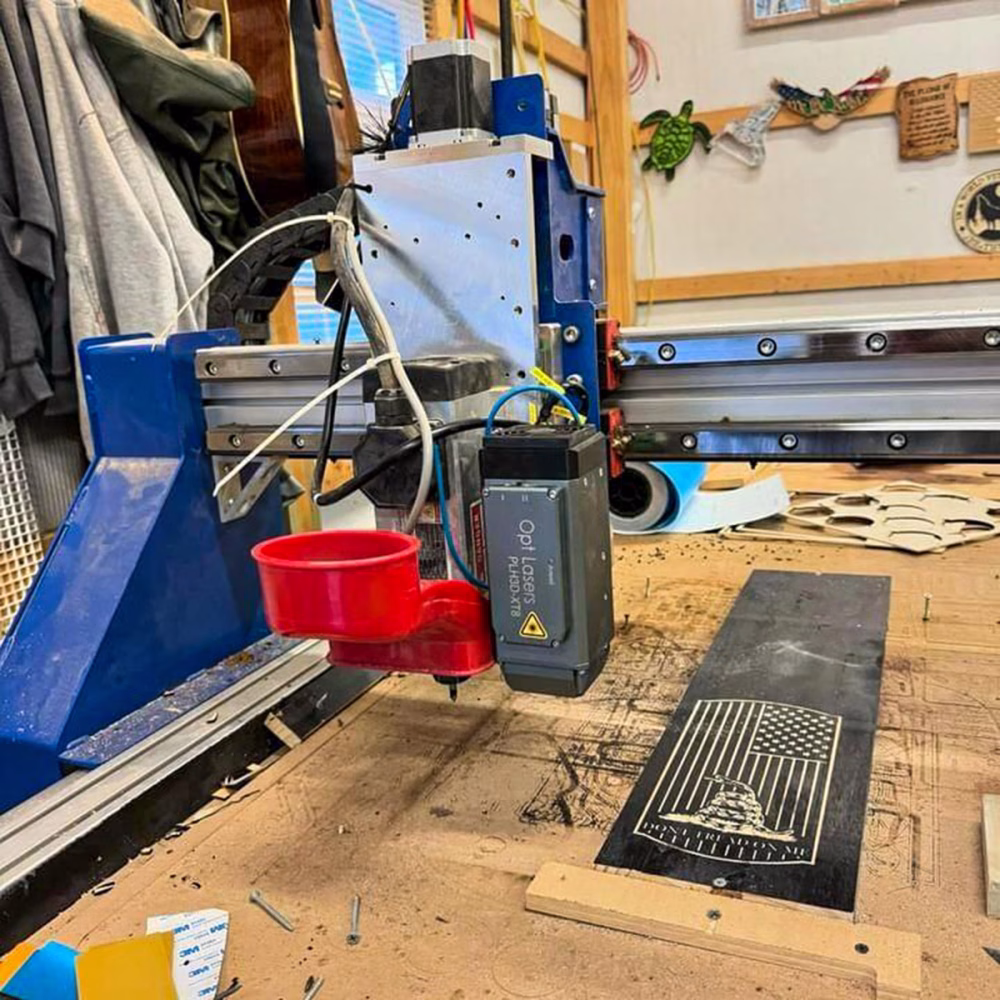

Rögzítse a hátsó kábelrögzítőt, majd szilárdan csatlakoztassa a kábelt az XT8-hoz. Direkt használathoz kösse a kábel másik végét az Adapter PRO-hoz. LaserDock PRO esetén szerelje fel a Lézer-oldali elemet négy M4 csavarral a főorsó helyzetének megfelelően, majd csatlakoztassa a rövid kábelt és a légcsövet.
Hűtőborda: Rendszeresen fújjon át sűrített levegővel a hűtőbordan (különösen füstös munkák után). Kerülje a ventilátor túlforgatását. Mélyebb tisztításhoz kb. 100 óránként távolítsa el az első burkolatot.
Air Assist / Fúvóka: Mindig használjon stabil, száraz, olajmentes légáramot a levegős segédfúvókával vágás és gravírozás közben. Ez eltávolítja a füstöt és törmeléket az optika környezetéből, megóvva a védőüveget és fő lencsét, csökkentve a tisztítás szükségességét.
Optika: Minden használat előtt ellenőrizze a védőüveget és kb. 100 óránként tisztítsa meg. Sérülés esetén cserélje ki (pótalkatrész elérhető). A fő lencsét is kb. 100 óránként tisztítsa.
Tisztítószerek: Csak 99,9% anhidrált IPA-t és megfelelő szöszmentes anyagokat használjon. Kerülje az “iszapos alkoholt” (~70% IPA + víz) és az általános szemüveg/mikroszkóp törlőkendőket (azonban maradványokat hagyhatnak). Csak annyi erőt alkalmazzon, hogy eltávolítsa a szennyeződést, ezzel védve a bevonatokat.
