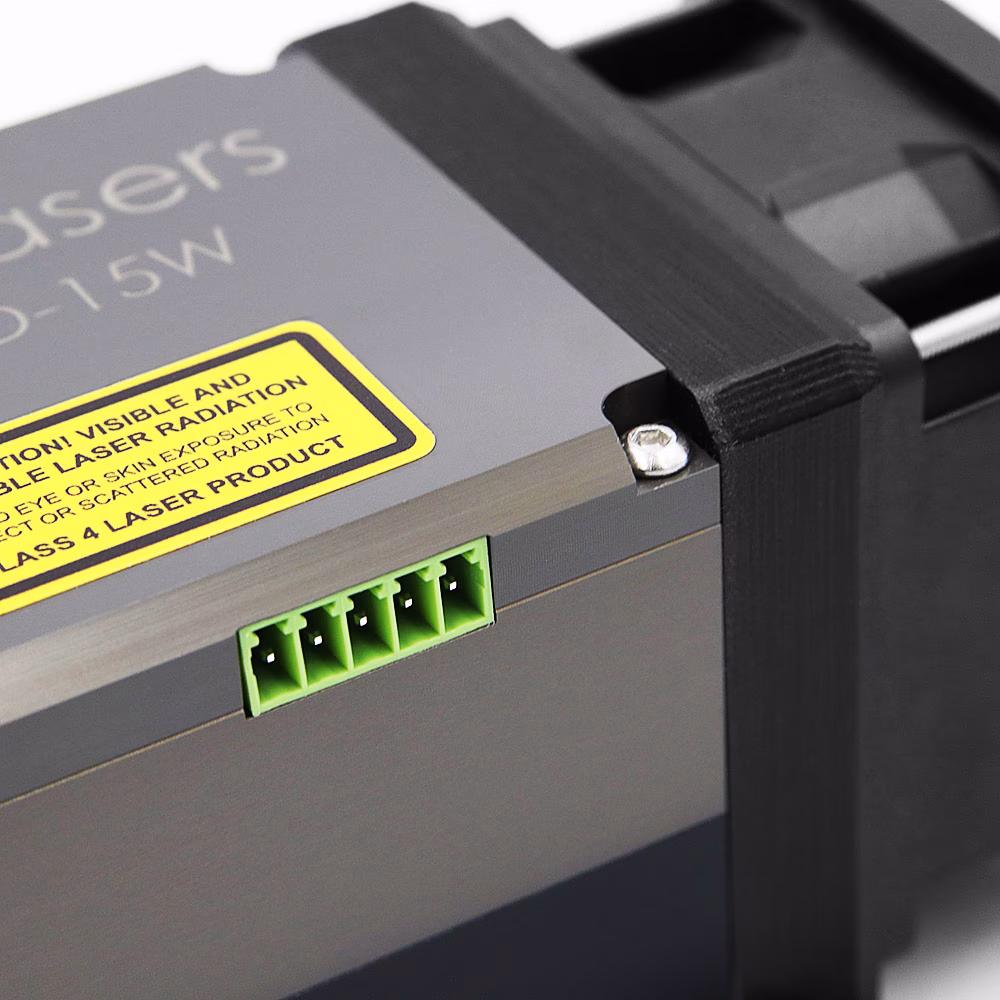

Cabezal láser de grabado PLH3D-15W
Especificaciones: 15W de potencia óptica, HD 125DPI 180um spot, espesor máximo de corte de madera 6mm ( ¼" )
Ideal para: Corte y grabado de alta velocidad
Disponible por pedido bajo solicitud
- Leer reseñas (8)
Build Your Own Kit | Full Upgrades in Description
|
|
|
$70.00 |
|
|
|
Boquilla corta PLH3D-15W para cortar materiales gruesos $49.00 |
|
|
|
$5.00 |
|
|
|
Cable para cabezal láser PLH3D-15W / PLH-30W (7m / 22 pies) $32.00 |
|
|
|
Fuente de alimentación de sobremesa 24V 3.75A para PLH3D-15W con adaptador US/UK $49.00 |
|
|
|
$5.00 |
|
|
|
$199.00 |
Descripción del producto
PLH3D-15W Alta Potencia, Industrial, Versátil
La última incorporación a nuestra familia de cabezales láser de corte y grabado industrial es posiblemente el láser de grabado más versátil del mercado CNC. Con una potencia óptica real de 15 W, así como un novedoso diseño, este cabezal láser compacto puede procesar una amplia gama de materiales derivados de la madera, cuero, textiles y plásticos, que se resumen en la sección Aplicaciones del láser CNC azul a continuación. También es el primer cabezal láser CNC compacto que no sólo marca metal, sino que lo graba en profundidad. Por la razón de que utiliza luz láser azul, puede procesar eficientemente materiales con los que los láseres infrarrojos tienen dificultades.Además, puede adaptarse a casi cualquier máquina CNC. Este láser ligero, de alta potencia, rentable y fácil de usar es una opción ideal tanto para aplicaciones industriales de gran volumen como para usuarios particulares exigentes.
Los cabezales láser PLH3D-15W no requieren refrigeración adicional, lo que los hace perfectos para su uso en máquinas fabricadas con materiales compuestos, madera o plástico. Gracias a una óptica especialmente adaptada, el tamaño del punto del haz que proporciona una densidad de potencia muy alta permite cortar y grabar muchos tipos de materiales. Los cabezales láser PLH3D-15W son un gran sustituto de los láseres CNC de CO2 y pueden trabajar con laminados de grabado especiales, láminas láser y muchos materiales estándar como madera, caucho, cartón, tejidos, cuero, metal pintado/anodizado. Los láseres de 6W también son excelentes para el marcado de acero inoxidable y titanio.
Piezas incluidas en el cabezal láser de corte y grabado PLH3D-15W:
- Cabezal Láser de Corte y Grabado PLH3D-15W
- Controlador de alta velocidad con entradas analógicas y PWM/TTL
- Boquilla larga para cortar materiales finos
- Boquilla corta para cortar materiales gruesos
- Boquilla de aire de alta presión incorporada
- Enchufe conector
Especificaciones técnicas del producto
| Artículo | Valor típico | Comentarios |
|---|---|---|
| Potencia óptica | 15 W | T ambiente = 25°C |
| Longitud de onda central | 445 nm | |
| Distancia de trabajo | 4 mm (0,157") | Distancia desde la punta de la boquilla de aire |
| Anchura del punto del haz | <180 m="" 0="" 007="" td=""> | |
| Dimensiones | 167 x 70 x 87 mm | L x A x A, con boquilla acoplada |
| Patrón de orificios de montaje | 77 x 68 mm | Se recomienda M3 (#4-40) o M4 (#8-32) |
| Peso | 790 g (27,8 oz) | |
| Tensión de la fuente de alimentación | 22 - 24 VCC | |
| Consumo eléctrico | <85 w="" span=""> | |
| Entrada de modulación 1 | 0-5 V | Analógica / PWM / TTL |
| Entrada de modulación 2 | 0-3 V, 0-5 V, 0-10 V, 0-24 V | PWM / TTL |
| Máx. Mod. Ancho de banda | 30 kHz | Recomendado 5-10 kHz |
| Temperatura de funcionamiento | 10 - 45°C (50 - 113°F) | |
| Tamaño de la manguera de la boquilla de aire Estándar | 4 mm (5/32") | |
| Presión de aire máx. Presión de aire | bar (72 PSI) |
Velocidades de corte y grabado ejemplares con PLH3D-15W
| Material | Tipo de Operación | Espesor | Velocidad | Pasadas |
|---|---|---|---|---|
| Contrachapado | Corte | 3 mm (0,118") | 6 mm/s | 1 |
| Corte | 3 mm (0,118") | 16 mm/s | 4 | |
| Corte | 6 mm (0,236") | 7 mm/s | 4 | |
| MDF | Corte | 3 mm (0,118") | 17 mm/s | 4 |
| Corte | 6 mm (0,236") | 7 mm/s | 4 | |
| Cordura blanca | Corte | 0,2 mm (0,008") | 5 mm/s | 1 |
| Corte | 0,2 mm (0,008") | 20 mm/s | 3 | |
| Cuero natural | Corte | 1,5 mm (0,059") | 9 mm/s | 1 |
| Corte | 1,5 mm (0,059") | 30 mm/s | 4 | |
| PMMA negro (Plexi) | Corte | 3,6 mm (0,142") | 2,5 mm/s | 1 |
| Corte | 3,6 mm (0,142") | 12 mm/s | 4 | |
| Acero inoxidable | Marcado | N/A | 33 mm/s | 1 |
| Grabado | N/A | 6 mm/s | 1 | |
| Acero al carbono | Marcado | N/A | 33 mm/s | 1 |
| Grabado | N/A | 6 mm/s | 1 |
Información adicional importante:
- Recuerde que no es un juguete.
- La radiación láser es peligrosa incluso cuando se dispersa o refleja desde cualquier superficie.
- Utilice siempre un filtro láser de protección adecuado en su máquina CNC dedicada a 430 - 480 nm para evitar la radiación reflejada.
- Nunca apunte el cabezal láser hacia personas o animales.
- No toque el rayo, puede causar quemaduras u otras lesiones.
- No mire fijamente el haz o el punto del haz mientras se corta el material.
- Radiación láser - Evite la exposición de los ojos o la piel a la radiación directa o dispersa.
- Producto láser de clase 4.
El cabezal láser azul de corte y grabado PLH3D-15W tiene dos controles separados.
Modulación de entrada # 1 acepta 0 - 5 V o 0-10 V para la modulación de potencia analógica
La entrada de modulación nº 2 acepta 0 - 3,3 V, 0 - 5 V, 0 - 10 V o 0 - 24 V para TTL/PWM, enciende el láser cuando la tensión supera los 1,8 V.
Importante: No conecte la Entrada de Modulación 1 y la Entrada de Modulación 2 al mismo tiempo. De lo contrario, podría producirse un funcionamiento incorrecto del láser de grabado.
Importante: El láser de grabado PLH3D-15W debe alimentarse con una fuente de alimentación de alta calidad sin nada más conectado. Nota: no se recomienda conectar el láser de grabado a la misma fuente de alimentación que un motor paso a paso o cualquier otro equipo de alta impedancia. Si lo hace, podría dañar el diodo láser.
Importante: Cuando grabe sobre superficies brillantes/metales o metales pintados, es una buena práctica inclinar el cabezal del láser entre 5 y 7 grados. Esto evita que el rayo láser se refleje hacia los diodos láser del interior del cabezal láser.
