Ultra-HD de alto rendimiento Grupo Felder martillo CNC láser de actualización con PLH3D-XT-50, boquilla de aire HP

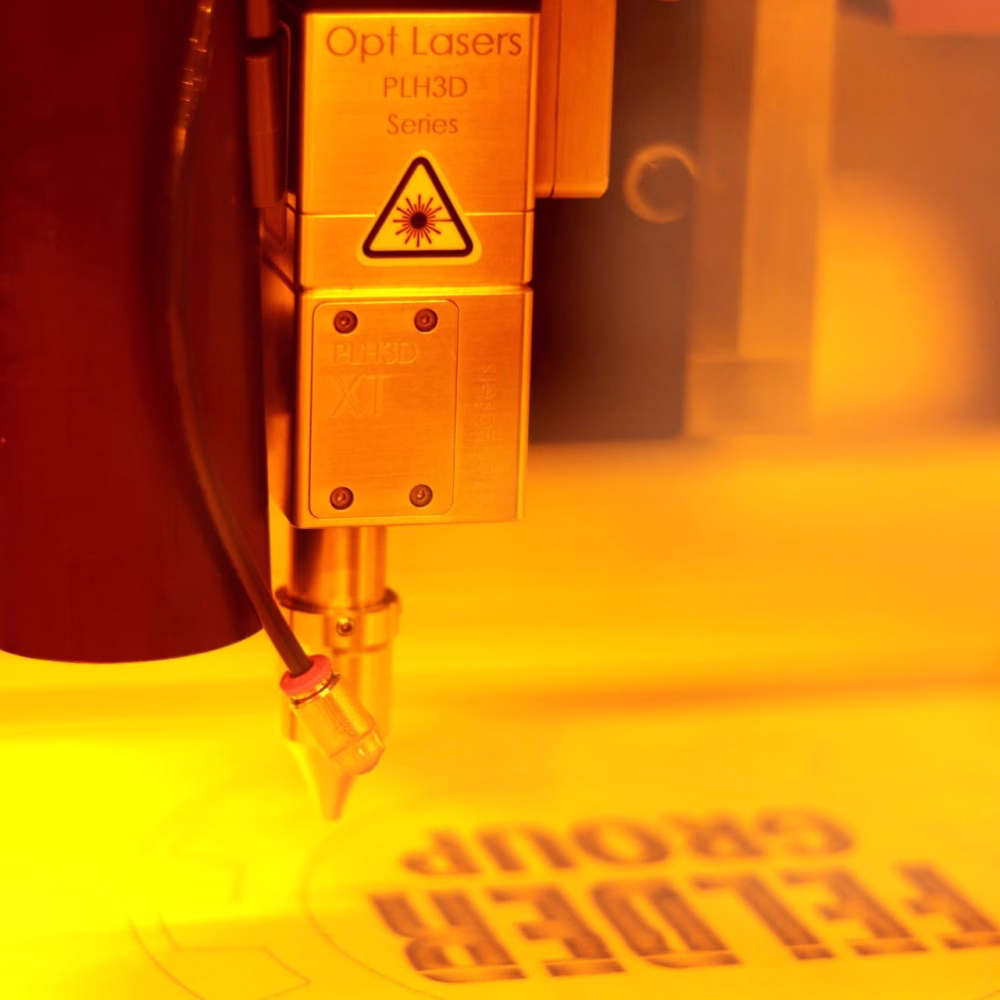

Grupo Felder Martillo PLH3D-XT-50 Láser
Especificaciones: 6W de potencia óptica, Ultra HD 550DPI 45um punto, el espesor máximo de corte de madera de 3 mm (⅛ ")
Ideal para: Grabado muy detallado, corte de materiales finos
Incluye: Boquilla de aire HP
Disponible por pedido bajo solicitud
Descripción del producto
Crafting Brilliance: ¡La fusión perfecta de la serie de máquinas CNC Hammer del Grupo Felder y el láser PLH3D-XT-50!
Usted no necesita mayor potencia láser para el grabado láser en madera. El PLH3D-XT-50 graba madera sin esfuerzo manteniendo las velocidades máximas de trabajo de todas las Máquinas CNC del Grupo Felder. Además, el láser XT-50 alcanza una resolución Ultra HD, haciendo que cualquier diferencia potencial en el punto del rayo enfocado sea virtualmente imperceptible para el ojo humano. El grabador láser XT-50 presenta un perfil de punto de haz cuadrado, lo que permite ajustar fácilmente el tamaño alterando la distancia de trabajo, modificando en consecuencia la resolución obtenida.
Los cabezales láser PLH3D-XT-50 funcionan a la perfección sin necesidad de refrigeración adicional, lo que los hace ideales para sesiones de trabajo prolongadas. Con una óptica especialmente adaptada, el tamaño del punto de haz del láser proporciona una alta densidad de potencia, permitiendo el corte y grabado de diversos materiales. Los cabezales láser PLH3D-XT-50 son una excelente alternativa a los láseres CNC de CO2 y pueden manejar con eficacia laminados de grabado especiales, láminas láser y materiales estándar como madera, caucho, cartón, tejidos, cuero y metal pintado/anodizado. Los láseres de 6W también son adecuados para el marcado de acero inoxidable y titanio.
Resumen de las máquinas CNC del Grupo Felder
HNC3 825
- Área de procesamiento: 825 x 479 mm
- Altura de paso: 160 mm
- Husillos de bolas en ejes X & Y
- Motor de fresado de 1.000 vatios (opcional)
- 7 m/min Velocidad de avance
- ± 0,05 mm Precisión de repetición
- ≤ 0,02 mm Juego
- Guías lineales en todos los ejes
HNC3 825 Perform
- Área de procesamiento: 825 x 479 mm
- Altura de paso: 160 mm
- Husillos de bolas en ejes X e Y
- 2,2 kW Husillo de fresado
- 7 m/min Velocidad de avance
- ± 0,05 mm Precisión de repetición
- ≤ 0,02 mm Juego de retroceso
- Guías lineales en todos los ejes
Características y ventajas del cabezal láser de corte y grabado PLH3D-XT-50 En detalle
Punto de haz ajustable, microscópico y cuadrado 25 - 500 DPI
Todos los cabezales láser de la serie PLH3D-XT se distinguen por su punto de haz ajustable, microscópico cuando es necesario y cuadrado. Al ajustar la altura del cabezal láser por encima del material, se puede ajustar el tamaño del punto del haz hasta incluso 2 mm. El cabezal láser PLH3D-XT-50 consigue una anchura del punto del haz inferior a 50um cuando se ajusta en el enfoque perfecto. El punto cuadrado permite obtener detalles perfectos al rasterizar gráficos, y también garantiza un grosor uniforme de la línea de corte, de modo que incluso los detalles más pequeños se reproducen perfectamente según el diseño. Con la XT-50 puede alcanzar una resolución ultra HD de más de 500 ppp o grabar formatos o imágenes a gran escala hasta 25 ppp.
Alta densidad de potencia
Como es sabido, la densidad de potencia se define como la cantidad de potencia que se encuentra en un área determinada. Normalmente se especifica en kilovatios por cm2 o mm2 (kW/cm2 o kW/mm2). Este parámetro es uno de los más importantes para cortar o grabar diferentes materiales. Los cabezales láser de la serie PLH3D-XT están diseñados para conseguir un tamaño de punto de haz pequeño como resultado de este aumento proporcional de la densidad de potencia. Una mayor densidad de potencia revela nuevas posibilidades de corte y grabado. Además, los procesos de corte y grabado son significativamente más rápidos en comparación con los cabezales láser sin óptica anamórfica. Por ejemplo, con XT-50 puede grabar (no sólo marcar) acero inoxidable y acero para herramientas.
Corte y grabado - El láser azul PLH3D-XT-50 permite cortar y grabar diversos materiales como madera, cartón, caucho, papel, textiles, cuero, plástico, balsa, madera contrachapada y muchos otros, así como marcar acero inoxidable, titanio y subtipos de acero de baja conductancia térmica. Para más información, consulte nuestra sección de Manuales y Artículos.
Seguridad mejorada - El cabezal láser de corte y grabado está ahora equipado con un LED indicador de "Armado". Siempre que el cabezal láser de grabado esté conectado a la fuente de alimentación, el LED de indicación se encenderá. Además, el LED indicará el sobrecalentamiento en caso de que se produzca. Siempre que la temperatura ambiente del entorno en el que funciona el láser de grabado en modo CW supere los 40⁰C (104⁰F), el LED de indicación comenzará a parpadear. Tal advertencia significa que la temperatura está a punto de cruzar la temperatura máxima de funcionamiento. En caso de que la temperatura ambiente alcance los 45⁰C (113⁰F) y más, el LED de indicación dejará de funcionar y el cabezal del láser de grabado se apagará.
Lente ajustada defábrica: el cabezal láser de grabado se envía con la lente instalada y ajustada para enfocar a 60,0 mm (medido desde la superficie de la cara frontal del cabezal láser hasta el plano de grabado). Esta distancia focal tiene un tamaño de punto focal bien optimizado que es adecuado para muchas aplicaciones de corte y grabado por láser. Esta es la distancia focal mejor optimizada para empezar.
Versatilidad de la señal de entrada e interruptor de entrada analógica de 5/10 V: el controlador incorporado permite aceptar una variedad de señales: señal analógica de 0 - 5 V y señal PWM/TTL de 0 - 5 V, 0 - 10 V o 0 - 24 V. El cabezal láser de grabado está ahora equipado con un interruptor adicional para la entrada analógica de 10 V. La entrada de modulación 1 del láser de corte y grabado puede cambiarse de entrada analógica de 0-5 V a entrada analógica de 0-10 V. Este cambio hace que este láser de corte y grabado sea aún más versátil y compatible con más máquinas CNC e impresoras 3D. Por favor, consulte el manual de usuario para saber cómo cambiar el rango de voltaje en la Entrada de Modulación 1.
El Driver Integrado dentro del Cabezal del Láser de Grabado - Opt Lasers es la primera compañía que integra el driver del diodo láser directamente en el cabezal del láser de corte y grabado. Una conexión corta entre el diodo láser y un driver asegura una mejor protección para el diodo, posibilidad de modulación de corriente de alta frecuencia así como elimina los efectos de inductancia durante el encendido. A diferencia de la generación anterior del controlador, el controlador del diodo láser de grabado presenta una mayor eficiencia, produce menos ruido y está construido con componentes de una calidad aún mayor, lo que garantiza una mayor fiabilidad y una larga vida útil del láser de grabado.
Acepta una amplia gama de fuentes de alimentación - 12 - 24 V, el convertidor DC-DC integrado de alta eficiencia ajusta la tensión de entrada a la tensión adecuada para el diodo. Esto reduce la cantidad de calor generado y garantiza la protección contra sobretensiones.
No requiere refrigeración adicional 24 horas / 7 días- Este ligero láser de grabado de 300 g (10,6 oz) no requiere refrigeración adicional y puede trabajar constantemente 24 horas todos los días. El cuerpo del láser de grabado actúa como disipador térmico, y el diseño del ventilador le permite funcionar como boquilla de aire, protegiendo la lente del humo a la vez que refrigera el cabezal del láser. Las rigurosas pruebas realizadas con decenas de prototipos nos han permitido optimizar la forma del disipador térmico y conseguir una refrigeración eficaz, manteniendo al mismo tiempo el diseño notablemente compacto del módulo . La forma distintiva de los cabezales láser de corte y grabado proporciona el mejor método de refrigeración posible para un diodo láser de 6 W. Se han probado numerosos prototipos para encontrar la mejor solución de refrigeración del diodo láser. El diseño actual permite que el láser de grabado se caliente sólo 2 - 3 grados Celsius después de una hora entera de trabajo constante a plena potencia.
El ventiladormás potente del mercado en su tamaño - la refrigeración no es lo único que hace el ventilador - 43m3 de aire por hora (25 CFM) lo convierten en un gran sistema de eliminación de humos. Además, el ventilador tiene 70000 horas de vida útil.
Compatible con accesorios para la facilidad de uso - la facilidad de trabajo, así como la seguridad es crucial para nosotros. Los accesorios que producimos son de la más alta calidad, fresados en máquina CNC, lo que hace que el trabajo sea fácil y seguro. Eche un vistazo a los accesorios que hemos preparado para la serie PLH3D.
Personalización OEM disponible para fabricantes de impresoras 3D y máquinas CNC.
Ejemplos de Aplicaciones
Los Cabezales Láser de Grabado de la Serie PLH3D-XT le permiten satisfacer los mayores requerimientos, y realizar ampliamente sus necesidades en el trabajo con materiales tanto blandos como duros.
| Acero Inoxidable | ||||
| Operación | Tasa de alimentación | Flujo de Aire | ||
| Grabado | 5mm/s (11.8 IPM) | 5L/min | ||
Grabado de Metal Excepcionalmente Preciso
Los cabezales láser de grabado PLH3D-Serie XT se concibieron como una serie de cabezales láser especializados para grabar con una resolución extremadamente alta y cortar materiales finos con líneas ultrafinas. Basados en nuestros cabezales láser de la Serie 6W, los cabezales láser de la Serie XT heredaron todas sus ventajas: versatilidad, dimensiones compactas y controlador de alta velocidad. El punto de haz microscópico permite realizar grabados precisos y de tamaño muy pequeño en una amplia variedad de materiales, incluido el acero inoxidable.
| Cerámica | ||||
| Funcionamiento | Velocidad de avance | DPI | ||
| Grabado | 2500/min | 423 | ||
Grabado de baldosas cerámicas Ultra-HD
La capacidad de 500 DPI permite realizar grabados de calidad asombrosa en materiales como baldosas de cerámica. La mayor densidad de potencia revela nuevas posibilidades de corte y grabado. Además, los procesos de corte y grabado son significativamente más rápidos en comparación con los cabezales láser sin óptica anamórfica.
| Dúplex de carbón | ||||
| Funcionamiento | Espesor | Velocidad de alimentación | Flujo de aire | |
| Corte | 1mm (0.0393") | 500 mm / min | 10-20L/min | |
Grabado y corte detallado de alta gama en materiales blandos
Los cabezales láser PLH3D-XT-50, gracias a que consiguen un ancho de punto inferior a 50um, también permiten cortar materiales con cuidado para obtener una línea de corte fina y uniforme. A modo de comparación, un glóbulo rojo humano típico tiene un tamaño de 5-10um, y el diámetro de un cabello humano es de 50-20um.
Galería de otras aplicaciones del PLH3D-XT-50
Controlador de diodo láser incorporado de Opt Lasers - El corazón del cabezal láser
Opt Lasers es también un fabricante de controladores de diodo láser. Debido a nuestra experiencia en la construcción durante años, hemos creado un controlador de muy alta eficiencia con bajo consumo de energía y baja producción de calor. Además, es el controlador láser dedicado a grabado más rápido disponible en el mercado, ya que acepta señales de hasta 30 kHz. Utilizar un láser de corte y grabado de 6 W a alta velocidad ya no es un problema cuando se graban pequeños detalles o se realizan giros de radio reducido, porque el controlador del láser de grabado es capaz de leer todas las señales necesarias.
Los controladores CNC son capaces de enviar señales de modulación a grandes velocidades, por lo que 30 kHz no son un problema para ellos. Por ello, un controlador de alta velocidad es imprescindible en un dispositivo de este tipo. El driver es capaz de leer 30 000 instrucciones cada segundo, lo que genera una mayor precisión y resolución en términos de control de potencia. Además, la corriente máxima del driver es de 6 A, por lo que utilizarlo con un valor de 3 - 4 A garantiza una compensación y una larga vida útil del driver.
Driver de diodo láser de alta potencia y corriente de alta frecuencia
- Capacidad máxima de corriente de salida: 5 A
- Corriente de salida típica: 3-3,5 A
- Tensión de entrada 12-24 V
- Microcontrolador integrado para medición de temperatura y arranque suave
- Sistema de protección térmica 45 °C 1
- Arranque suave para protección de diodos
- Protección contra descargas electrostáticas (ESD)
- Protección contra tensión inversa
- Protección contra sobrecorriente
- Tamaño compacto y eficiencia del 90
- Modo CW y modo de control de entrada
- PWM/TTL y entradas analógicas
- Ancho de banda de modulación 0-30 kHz
Especificaciones técnicas del producto
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Potencia de salida óptica | 0.5W | 6.0W |
| Longitud de onda | 405 | 450 |
| >Tamaño del haz | 10 µm por 4 µm | 50 µm por 4 µm |
| Resolución para aplicaciones de grabado láser | 3100 PPP | 500 PPP |
| Dimensiones del cabezal láser (L x A x A) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 pulg.) |
|
| Peso del cabezal láser, Typ. | 300g | |
| Caudal del ventilador | 43 m3/h (25 CFM) | |
| Ruido del ventilador | 58 dBA | |
| Patrón de agujeros de montaje | 4 orificios, 24 x 15 mm (0,94 x 0,59 pulg.) |
|
| Tipo de orificio de montaje | M3 x 0,5 x 4,5 mm | |
| Max. Temperatura ambiente | 40°C (113°F) | |
| Modulaciones Entradas | 2 | |
| Entrada de modulación 1 | Analógica/TTL/PWM, 0 - 5 V |
|
| Entrada de modulación21 | TTL/PWM 0 - 24 V | |
| Frecuencia base PWM recomendada | 5 - 10 kHz | |
| Ancho de banda Ancho de banda de modulación | 30 kHz | |
| Impedancia de entrada de 1 y 2 | >1 k-Ω | |
| Tensión de la fuente de alimentación | 12 - 24 V | |
| 12 V PSU Min. Corriente | 2.5 A | |
| 24 V PSU Min. Corriente | 1.25 A | |
| Consumo Consumo de energía | 20 W | 30 W |
Información adicional importante:
- Recuerde que no es un juguete.
- La radiación láser es peligrosa incluso cuando se dispersa o refleja desde cualquier superficie.
- Utilice siempre un filtro láser de protección adecuado en su máquina CNC dedicada a 430 - 480 nm para evitar la radiación reflejada.
- Nunca apunte el cabezal láser hacia personas o animales.
- No toque el rayo, puede causar quemaduras u otras lesiones.
- No mire fijamente el haz o el punto del haz mientras se corta el material.
- Radiación láser - Evite la exposición de los ojos o la piel a la radiación directa o dispersa.
- Producto láser de clase 4.
Actualización de la lente uSpot frente al XT-50: El uSpot Lens Upgrade, ahora un producto discontinuado, es reemplazado por nuestro cabezal láser XT-50 que es mucho más avanzado tecnológicamente de lo que era el uSpot upgrade. Mientras que el uSpot Lens Upgrade permitía obtener 125 PPP y una densidad de potencia óptica de 593 kW/cm², el XT-50 ofrece 564 PPP y una densidad de potencia óptica de 2469 kW/cm².
El cabezal láser azul de corte y grabado PLH3D-XT-50 tiene dos controles separados.
La entrada de modulación nº 1 acepta 0 - 5 V o 0-10 V para la modulación de potencia analógica.
La entrada de modulación nº 2 acepta 0 - 3,3 V, 0 - 5 V, 0 - 10 V o 0 - 24 V para TTL/PWM, enciende el láser cuando la tensión supera los 1,8 V.
Importante: No conecte la Entrada de Modulación 1 y la Entrada de Modulación 2 al mismo tiempo. De lo contrario, podría producirse un funcionamiento incorrecto del láser de grabado.
Importante: El láser de grabado PLH3D-XT-50 debe alimentarse con una fuente de alimentación de alta calidad sin nada más conectado. Nota: no se recomienda conectar el grabador láser a la misma fuente de alimentación que un motor paso a paso o cualquier otro equipo de alta impedancia. Si lo hace, podría dañar el diodo láser.
Importante: Cuando grabe sobre superficies brillantes/metales o metales pintados, es una buena práctica inclinar el cabezal del láser entre 5 y 7 grados. Esto evita que el rayo láser se refleje hacia los diodos láser del interior del cabezal láser.
