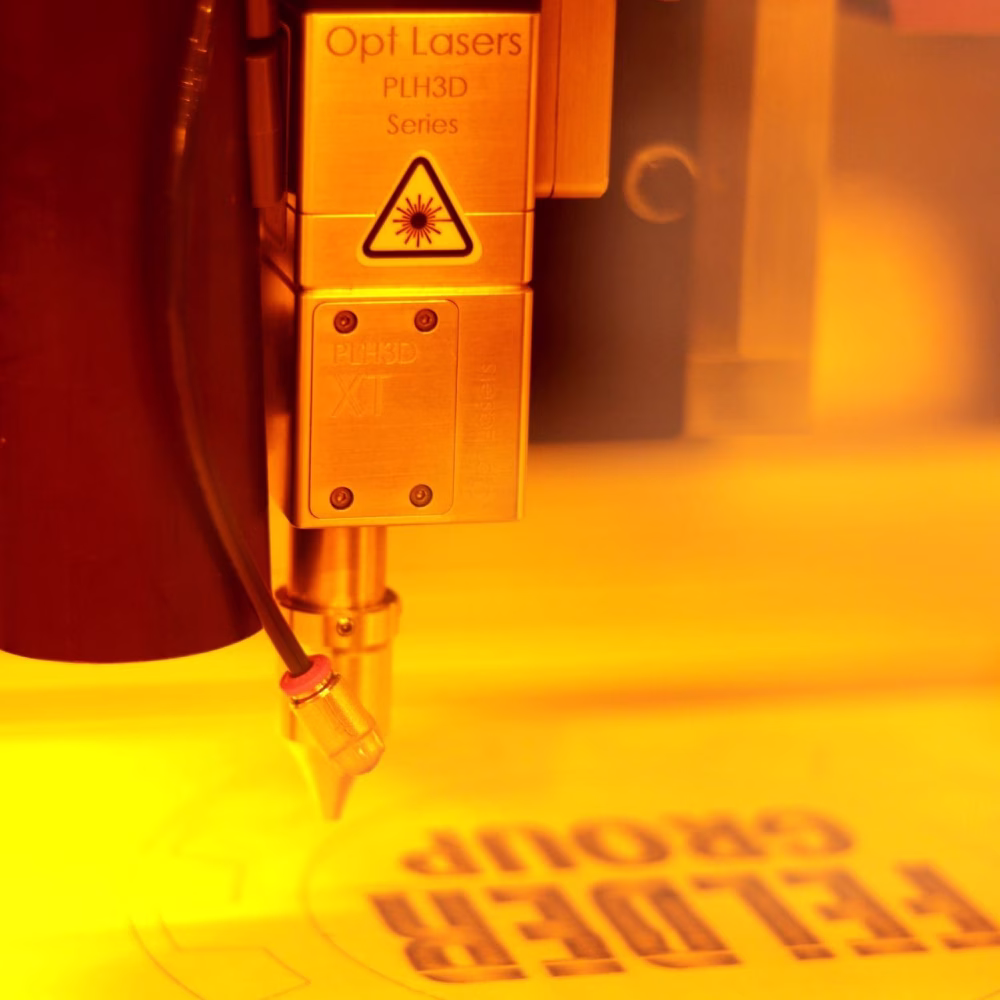

Ultra-HD højtydende Felder Group Hammer CNC-laseropgradering med PLH3D-XT-50, HP-luftdyse

Udarbejdelse af glans: Den perfekte fusion af Felder Groups CNC-maskinserie Hammer og PLH3D-XT-50 Laser!

Klik her for at købe den komplette CNC-maskine fra Felder Group eller Opt Lasers Kit til deres CNC-maskiner!

Felder Group CNC-maskiner - oversigt

Funktioner og fordele ved PLH3D-XT-50 skære- og graveringslaserhoved i detaljer

Justerbar, mikroskopisk og firkantet strålespot 25 - 500 DPI

Alle laserhoveder i PLH3D-XT-serien er kendetegnet ved et justerbart, mikroskopisk og firkantet strålepunkt. Ved at justere laserhovedets højde over materialet kan man justere strålespotstørrelsen op til 2 mm. PLH3D-XT-50-laserhovedet opnår en strålespotbredde på under 50um, når det er indstillet til perfekt fokus. Det firkantede spot giver mulighed for perfekte detaljer, når man rastrerer grafik, og sikrer også en ensartet tykkelse på skærelinjen, så selv små detaljer gengives perfekt i henhold til designet. Med XT-50 kan du opnå en ultra HD-opløsning på over 500 DPI eller gravere store formater eller billeder ned til 25 DPI.

Høj effekttæthed

Som bekendt defineres effekttæthed som hvor meget effekt, der er i et bestemt område. Typisk angives den i kilowatt over cm2 eller mm2 (kW/cm2 eller kW/mm2). Denne parameter er en af de mest afgørende parametre for skæring eller gravering af forskellige materialer. PLH3D-XT-seriens laserhoveder er designet til at opnå en lille strålepunktstørrelse, som er resultatet af denne proportionale forøgelse af effekttætheden. Højere effekttæthed giver nye muligheder for skæring og gravering. Derudover er skære- og graveringsprocesserne betydeligt hurtigere sammenlignet med laserhoveder uden anamorfisk optik. Med XT-50 kan du f.eks. gravere (ikke kun mærke) i rustfrit stål og værktøjsstål.

Skæringog gravering - PLH3D-XT-50 blå laser gør det muligt at skære og gravere forskellige materialer som træ, pap, gummi, papir, tekstiler, læder, plast, balsa, krydsfiner og mange andre samt at markere rustfrit stål, titanium og undertyper af stål med lav varmeledningsevne. Hvis du vil vide mere, kan du tjekke vores sektion med manualer og artikler.

Forbedret sikkerhed - Skære- og graveringslaserhovedet er nu udstyret med en "Armed"-indikator-LED. Når graveringslaserhovedet er tilsluttet strømforsyningen, vil indikations-LED'en tænde. Derudover vil LED'en indikere overophedning, hvis det sker. Når den omgivende temperatur i det miljø, hvor graveringslaseren arbejder i CW-tilstand, overstiger 40⁰C (104⁰F), vil indikations-LED'en begynde at blinke. En sådan advarsel betyder, at temperaturen er ved at krydse den maksimale driftstemperatur. Hvis omgivelsestemperaturen når 45⁰C (113⁰F) og derover, vil indikations-LED'en ikke længere fungere, og graveringslaserhovedet vil lukke ned.

Fabriksindstillet lin se - graveringslaserhovedet leveres med linsen installeret og justeret til at fokusere på 60,0 mm (målt fra laserhovedets forside til graveringsplanet). Denne brændvidde har en veloptimeret brændpunktstørrelse, som er velegnet til mange laserskærings- og graveringsopgaver. Dette er den bedst optimerede fokusafstand til at starte med!

Alsidigt indgangssignal og 5/10V analog indgangskontakt - den indbyggede driver gør det muligt at acceptere en række signaler 0-5 V analogt signal og 0-5 V, 0-10 V eller 0-24 V til PWM/TTL-signal. Graveringslaserhovedet er nu udstyret med en ekstra kontakt til den analoge indgang på 10 V. Modulationsindgang 1 på skære- og graveringslaseren kan ændres fra 0-5 V analog indgang til 0-10 V analog indgang. Denne ændring gør denne skære- og graveringslaser endnu mere alsidig og kompatibel med flere CNC-maskiner og 3D-printere. Se brugervejledningen for at finde ud af, hvordan du ændrer spændingsområdet på Modulation Input 1.

Den indbyggede driver i graveringslaserhovedet - Opt Lasers er den første virksomhed, der har integreret laserdiodedriveren direkte i skære- og graveringslaserhovedet. En kort forbindelse mellem laserdioden og en driver sikrer bedre beskyttelse af en diode, mulighed for højfrekvent strømmodulation samt eliminerer induktanseffekter under tændingen. I modsætning til den forrige generation af driveren har graveringslaserdiodedriveren forbedret effektivitet, producerer mindre støj og er bygget med komponenter af endnu højere kvalitet, hvilket sikrer forbedret pålidelighed og lang levetid for graveringslaseren.

Accepterer en bred vifte af strømforsyninger - 12 - 24 V, den integrerede højeffektive DC-DC-konverter justerer indgangsspændingen til den korrekte diodeoverensstemmelsesspænding. Dette reducerer mængden af varme, der genereres, og sikrer beskyttelse mod overspænding.

Ingen ekstra køling nødvendig 24 timer / 7 dage - Denne letvægtsgraveringslaser på 300 g kræver ingen ekstra køling og kan arbejde konstant 24 timer hver dag. Graveringslaserens krop fungerer som kølelegeme, og blæserens design gør, at den kan fungere som luftdyse, der beskytter linsen mod røgen, samtidig med at laserhovedet afkøles. Grundige tests af snesevis af prototypedesigns gjorde det muligt for os at optimere kølelegemets form og muliggøre effektiv køling, samtidig med at modulets bemærkelsesværdigt kompakte design blev bevaret - den særlige form på skære- og graveringslaserhovederne giver den bedst mulige kølemetode til en 6 W laserdiode. Talrige prototyper er blevet testet for at finde den bedste løsning til køling af laserdioden. Det nuværende design gør det muligt for graveringslaseren at varme op med kun 2-3 grader Celsius efter en hel times konstant arbejde ved fuld effekt.

Markedets stærkeste ventilator i sin størrelse - køling er ikke det eneste, ventilatoren gør - 43^m3 luft i timen (25 CFM) giver et fantastisk røgfjernelsessystem. Desuden har ventilatoren en forventet levetid på 70000 timer.

Kompatibel med tilbehør for brugervenlighed - både arbejdsvenlighed og sikkerhed er afgørende for os. Det tilbehør, vi producerer, er af højeste kvalitet, fræset på CNC-maskine, hvilket gør arbejdet nemt og sikkert. Se det tilbehør, vi har forberedt til PLH3D-serien.

OEM-tilpasning er tilgængelig for producenter af 3D-printere og CNC-maskiner.

Eksempler på applikationer

PLH3D-XT-seriens graveringslaserhoveder giver dig mulighed for at opfylde de største krav og i vid udstrækning realisere dine behov for at arbejde med både bløde og hårde materialer.

Rustfrit stål
Betjening	Tilførselshastighed	Luftstrøm
Gravering	5 mm/s (11,8 IPM)	5L/min

Exceptionelt præcis metalgravering

PLH3D-XT-seriens graveringslaserhoveder blev udviklet som en serie af specialiserede laserhoveder til gravering med ekstremt høj opløsning og skæring af tynde materialer med ultratynde linjer. Baseret på vores laserhoveder i 6W-serien har laserhovederne i XT-serien arvet alle deres fordele: alsidighed, kompakte dimensioner og højhastighedsdriver. Det mikroskopiske strålepunkt gør det muligt at lave præcise og meget små graveringer i en lang række materialer, herunder rustfrit stål.

Keramiske fliser
Betjening	Tilførselshastighed	DPI
Gravering	2500/min	423

Gravering af keramiske fliser i ultra-HD

Kapaciteten på 500 DPI giver mulighed for graveringer i fantastisk kvalitet på materialer som keramiske fliser. Højere effekttæthed giver nye muligheder for skæring og gravering. Derudover er skære- og graveringsprocesserne betydeligt hurtigere sammenlignet med laserhoveder uden anamorfisk optik.

Duplex med kul
Funktion	Tykkelse	Tilførselshastighed	Luftstrøm
Skæring	1 mm (0,0393")	500 mm / min	10-20L/min

Detaljeret gravering og skæring i høj kvalitet på bløde materialer

PLH3D-XT-50-laserhoveder giver, takket være en spotbredde på mindre end 50um, også mulighed for at skære materialer med omhu, så man får en tynd, jævn skærelinje. Til sammenligning er en typisk rød blodcelle 5-10um i størrelse, og diameteren på et enkelt menneskehår er 50-20um.

Galleri med andre anvendelser af PLH3D-XT-50

Indbygget laserdiodedriver fra Opt Lasers - hjertet i laserhovedet

Opt Lasers er også producent af laserdiodedrivere. På grund af vores mangeårige erfaring har vi skabt en meget effektiv driver med lavt strømforbrug og lav varmeproduktion. Derudover er det den hurtigste dedikerede graveringslaserdriver, der findes på markedet, og den accepterer signaler på op til 30 kHz. Brug af 6 W skære- og graveringslaser ved høj hastighed er ikke længere et problem, når man graverer små detaljer eller laver sving med lille radius, fordi graveringslaser-controlleren er i stand til at læse alle nødvendige signaler.

CNC-controllere kan sende modulationssignaler ved høje hastigheder, og derfor er 30 kHz ikke noget problem for dem. Derfor er en højhastighedsdriver et must i sådan en enhed. Driveren er i stand til at læse 30.000 instruktioner hvert sekund, hvilket giver øget præcision og opløsning i strømstyringen. Desuden er den maksimale driverstrøm 6 A, så hvis man bruger den med en værdi på 3-4 A, sikrer man en forskydning og en lang levetid for driveren.

Laserdiodedriver med høj effekt og højfrekvent strøm

• Maksimal kapacitet for udgangsstrøm: 5 A
• Typisk udgangsstrøm: 3-3,5 A
• Indgangsspænding 12-24 V
• Integreret mikrocontroller til temp. måling og blød start
• Termisk beskyttelsessystem: 45 °C 1
• Soft start til diodebeskyttelse
• Beskyttelse mod elektrostatisk afladning (ESD)
• Beskyttelse mod omvendt spænding
• Beskyttelse mod overstrøm
• Kompakt størrelse og 90 % effektivitet
• CW-tilstand og indgangskontroltilstand
• PWM/TTL og analoge indgange
• Modulationsbåndbredde 0-30 kHz

Tekniske specifikationer for produktet

Vigtig ekstra information:

• Husk, at det ikke er legetøj.
• Laserstråling er farlig, selv når den spredes eller reflekteres fra en hvilken som helst overflade.
• Brug altid et passende beskyttelseslaserfilter på din CNC-maskine, der er dedikeret til 430-480 nm, for at undgå reflekteret stråling.
• Ret aldrig laserhovedet mod mennesker eller dyr.
• Rør ikke ved strålen, det kan forårsage forbrændinger eller andre skader.
• Stir ikke på strålen eller strålepunktet, mens materialet skæres.
• Laserstråling - Undgå at udsætte øjne eller hud for direkte eller spredt stråling.
• Klasse 4 laserprodukt.

uSpot Lens Upgrade i forhold til XT-50: uSpot Lens Upgrade, som nu er et udgået produkt, er erstattet af vores XT-50-laserhoved, som er meget mere teknologisk avanceret end uSpot-opgraderingen var. Mens uSpot Lens Upgrade gjorde det muligt at opnå 125 DPI og 593 kW/cm² optisk effekttæthed, giver XT-50 564 DPI og en optisk effekttæthed på 2469 kW/cm².

PLH3D-XT-50 blå skære- og graveringslaserhoved har to separate kontroller.

Modulationsindgang #1 accepterer 0-5 V eller 0-10 V til analog effektmodulation

Modulationsindgang nr. 2 accepterer 0-3,3 V, 0-5 V, 0-10 V eller 0-24 V til TTL/PWM og tænder laseren, når spændingen overstiger 1,8 V.

Det er vigtigt at være opmærksom: Tilslut ikke både Modulationsindgang 1 og Modulationsindgang 2 på samme tid. Det kan resultere i funktionsfejl i graveringslaseren.

Vigtigt: PLH3D-XT-50-graveringslaseren skal strømforsynes med en strømforsyning af høj kvalitet uden andet tilsluttet. Bemærk: Det anbefales ikke at tilslutte lasergraveren til den samme strømforsyning som en stepmotor eller andet udstyr med høj impedans. Det kan beskadige laserdioden.

Vigtigt: Når du graverer på blanke overflader/metaller eller malede metaller, er det god praksis at vippe laserhovedet 5-7 grader. Det forhindrer, at laserstrålen reflekteres tilbage mod laserdioderne inde i laserhovedet.
