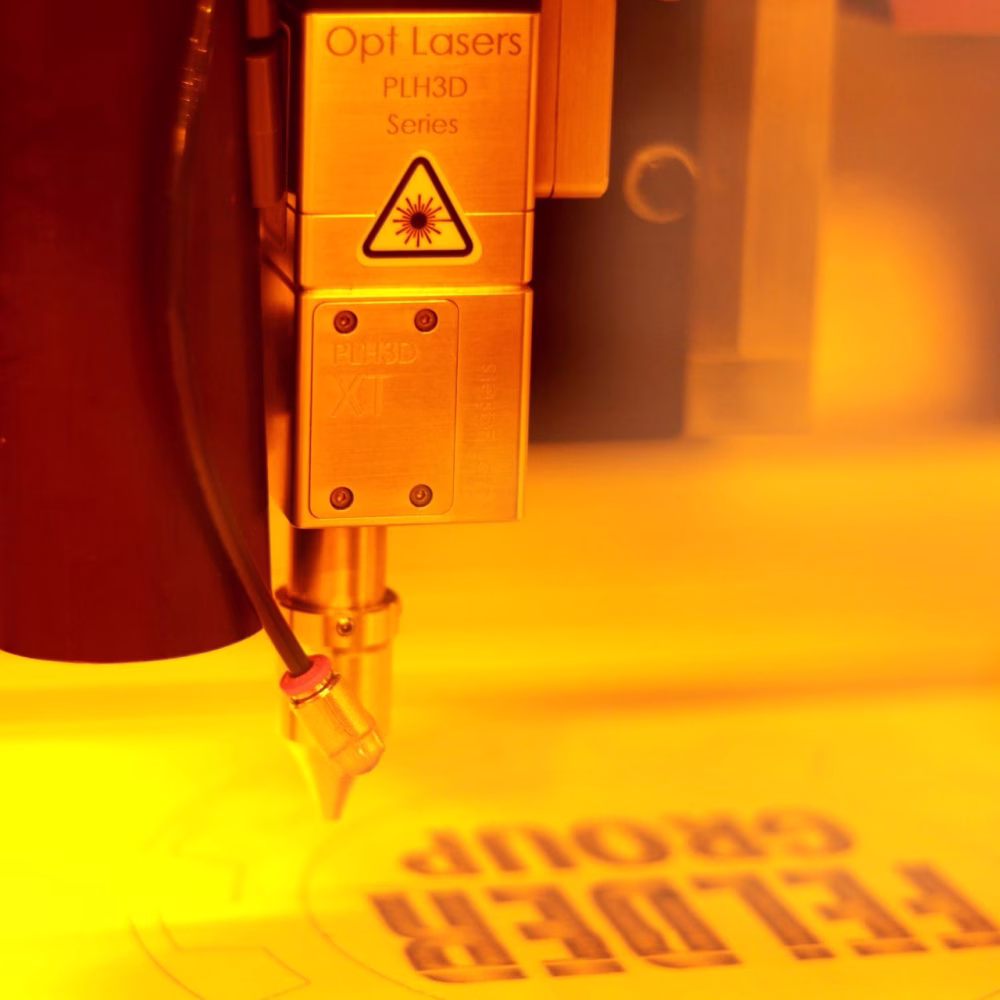

Ultra-HD High-Performance Felder Group Hammer CNC Laser Upgrade cu PLH3D-XT-50, duză de aer HP
Felder Group Hammer PLH3D-XT-50 Laser
Specs: Putere optică 6W, spot Ultra HD 550DPI 45um, grosime maximă de tăiere a lemnului 3 mm (⅛")
Cel mai bun pentru: Gravare foarte detaliată, tăierea materialelor subțiri
Include: Duză de aer HP
Disponibil la comandă, la cerere
Descriere produs
Strălucire artizanală: Fuziunea perfectă a mașinii Felder Group CNC seria Hammer și a laserului PLH3D-XT-50!
Nu aveți nevoie de o putere laser mai mare pentru gravarea cu laser a lemnului. PLH3D-XT-50 gravează fără efort lemnul, menținând în același timp vitezele maxime de lucru ale tuturor mașinilor CNC Felder Group. Mai mult decât atât, laserul XT-50 atinge o rezoluție Ultra HD, făcând orice diferență potențială în spotul fasciculului focalizat practic imperceptibilă pentru ochiul uman. Gravura laser XT-50 are un profil pătrat al spotului fasciculului, permițând ajustarea ușoară a dimensiunii prin modificarea distanței de lucru, modificând în consecință rezoluția obținută.
Capetele laser PLH3D-XT-50 funcționează perfect fără a necesita răcire suplimentară, ceea ce le face ideale pentru sesiuni de lucru prelungite. Cu ajutorul opticii special adaptate, dimensiunea spotului laserului asigură o densitate ridicată a puterii, permițând tăierea și gravarea diferitelor materiale. Capetele laser PLH3D-XT-50 servesc ca o alternativă excelentă la laserele CNC CO2 și pot manipula eficient laminate speciale de gravură, folii laser și materiale standard precum lemn, cauciuc, carton, țesături, piele și metal vopsit/anodizat. De asemenea, laserele de 6W sunt potrivite pentru marcarea oțelului inoxidabil și a titanului.
Sumarul mașinilor CNC Felder Group
HNC3 825
- Zona de prelucrare: 825 x 479 mm
- Înălțimea pasajului: 160 mm
- Fusuri cu șurub cu bile pe axele X și Y
- Motor de frezare de 1.000 Watt (opțional)
- 7 m/min Viteza de avans
- ± 0,05 mm Precizia repetării
- ≤ 0,02 mm Joc înapoi
- Ghidaje liniare pe toate axele
HNC3 825 Perform
- Suprafața de prelucrare: 825 x 479 mm
- Înălțimea pasajului: 160 mm
- Fusuri cu șurub cu bile pe axele X și Y
- 2,2 kW Ax de frezare
- 7 m/min Viteza de avans
- ± 0,05 mm Precizia repetării
- ≤ 0,02 mm Joc înapoi
- Ghidaje liniare pe toate axele
Caracteristici și beneficii ale capului laser de tăiere și gravare PLH3D-XT-50 în detaliu
Fagure reglabil, microscopic și pătrat 25 - 500 DPI
Toate capetele laser din seria PLH3D-XT se disting prin raza reglabilă, microscopică atunci când este necesar și pătrată. Prin reglarea înălțimii capului laser deasupra materialului, se poate regla dimensiunea spotului de până la 2 mm. Capul laser PLH3D-XT-50 atinge o lățime a spotului sub 50um atunci când este setat în focalizare perfectă. Spotul pătrat permite obținerea unor detalii perfecte la rasterizarea grafică și, de asemenea, asigură o grosime constantă a liniei de tăiere, astfel încât chiar și detaliile mici sunt reproduse perfect în conformitate cu designul. Cu XT-50 puteți obține o rezoluție ultra HD de peste 500 DPI sau puteți grava formate sau imagini la scară mare până la 25DPI.
Densitate de putere ridicată
După cum se știe, densitatea de putere este definită de cantitatea de putere localizată într-o anumită zonă. De obicei, aceasta este specificată în kilo wați pe cm2 sau mm2 (kW/cm2 sau kW/mm2). Acest parametru este unul dintre cei mai importanți parametri pentru tăierea sau gravarea diferitelor materiale. Capetele laser din seria PLH3D-XT sunt concepute pentru a obține o dimensiune mică a spotului fasciculului, rezultatul acestei creșteri proporționale a densității de putere. Densitatea de putere mai mare dezvăluie noi posibilități de tăiere și gravură. În plus, procesele de tăiere și gravură sunt semnificativ mai rapide comparativ cu capetele laser fără optică anamorfică. De exemplu, cu XT-50 puteți grava (nu doar marca) oțel inoxidabil și oțel pentru scule.
Tăiere și gravură - laserul albastru PLH3D-XT-50 permite tăierea și gravarea diferitelor materiale, cum ar fi lemnul, cartonul, cauciucul, hârtia, textilele, pielea, plasticul, balsa, placajul și multe altele, precum și marcarea oțelului inoxidabil, a titanului și a subtipurilor de oțel cu conductivitate termică redusă. Pentru a afla mai multe, consultați secțiunea noastră Manuale și articole.
Siguranță îmbunătățită - Capul laser de tăiere și gravură este acum echipat cu un LED de indicare "Armat". Ori de câte ori capul laser de gravură este conectat la sursa de alimentare, LED-ul de indicare se va aprinde. În plus, LED-ul va indica supraîncălzirea în cazul în care aceasta se produce. Ori de câte ori temperatura ambientală a mediului în care laserul de gravură funcționează în modul CW depășește 40⁰C (104⁰F), LED-ul de indicare va începe să clipească. Un astfel de avertisment înseamnă că temperatura este pe cale să depășească temperatura maximă de funcționare. În cazul în care temperatura ambiantă atinge 45⁰C (113⁰F) și peste, LED-ul de indicare nu va mai funcționa și capul laser de gravură se va opri.
Lentila setată din fabrică - capul laser de gravură este livrat cu lentila instalată și reglată pentru a focaliza la 60,0 mm (măsurat de la suprafața frontală a capului laser la planul de gravură). Această distanță focală are o dimensiune bine optimizată a locului focal, care este potrivită pentru multe aplicații de tăiere și gravură cu laser. Aceasta este cea mai bună distanță focală optimizată pentru început!
Versatilitatea semnalului de intrare și comutatorul de intrare analogică 5/10 V - driverul încorporat permite acceptarea unei varietăți de semnale 0 - 5 V semnal analogic și 0 - 5 V, 0 - 10 V sau 0 - 24 V pentru semnal PWM/TTL. Capul laser de gravură este acum echipat cu un comutator suplimentar pentru intrarea analogică de 10 V. Intrarea de modulare 1 a laserului de tăiere și gravură poate fi schimbată de la intrarea analogică 0-5 V la intrarea analogică 0-10 V. Această schimbare face ca acest laser de tăiere și gravură să fie și mai versatil și compatibil cu mai multe mașini CNC și imprimante 3D. Vă rugăm să consultați manualul de utilizare pentru a afla cum să modificați intervalul de tensiune la intrarea de modulare 1.
Driverul încorporat în interiorul capului laserului de gravură - Opt Lasers este prima companie care a integrat driverul diodei laser direct în capul laserului de tăiere și gravură. O conexiune scurtă între dioda laser și un driver asigură o protecție mai bună pentru o diodă, posibilitatea de modulare a curentului de înaltă frecvență, precum și eliminarea efectelor de inductanță în timpul pornirii. Spre deosebire de generația anterioară a driverului, driverul pentru dioda laser de gravură are o eficiență sporită, produce mai puțin zgomot și este construit cu componente de calitate și mai ridicată, ceea ce asigură o fiabilitate sporită și o durată de viață lungă a laserului de gravură.
Acceptă o gamă largă de surse de alimentare - 12 - 24 V, convertorul DC-DC integrat de înaltă eficiență ajustează tensiunea de intrare la tensiunea corespunzătoare de conformitate a diodei. Acest lucru reduce cantitatea de căldură generată și asigură protecția la supratensiune.
Nu necesită răcire suplimentară 24 de ore / 7 zile- Acest laser de gravură ușor de 300 g (10,6 oz) nu necesită răcire suplimentară și poate funcționa constant 24 de ore în fiecare zi. Corpul laserului de gravură acționează ca un radiator, iar designul ventilatorului îi permite să funcționeze ca o duză de aer, protejând lentila de fum și răcind în același timp capul laserului. Testarea riguroasă a zeci de prototipuri ne-a permis să optimizăm forma radiatorului și să permitem o răcire eficientă, menținând în același timp designul compact al modulului . Forma distinctă a capetelor laserului de tăiere și de gravură oferă cea mai bună metodă de răcire posibilă pentru o diodă laser de 6 W. Numeroase prototipuri au fost testate pentru a găsi cea mai bună soluție de răcire a diodei laser. Designul actual permite ca laserul de gravură să se încălzească cu doar 2 - 3 grade Celsius după o oră întreagă de lucru constant la putere maximă.
Cel mai puternic ventilator disponibil pe piață în dimensiunea sa - răcirea nu este singurul lucru pe care îl face ventilatorul - 43m3 de aer pe oră (25 CFM) reprezintă un sistem excelent de eliminare a fumului. În plus, ventilatorul are o durată de viață de 70000 de ore.
Compatibil cu accesoriile pentru ușurința utilizării - ușurința în muncă, precum și siguranța sunt cruciale pentru noi. Accesoriile pe care le producem sunt de cea mai înaltă calitate, frezate pe mașini CNC, ceea ce face munca ușoară și sigură. Vă rugăm să verificați accesoriile pe care le-am pregătit pentru seria PLH3D.
Personalizarea OEM este disponibilă pentru producătorii de imprimante 3D și mașini CNC.
Exemple de aplicații
Capetele laser de gravură din seria PLH3D-XT vă permit să îndepliniți cele mai mari cerințe și să realizați pe larg nevoile dvs. în lucrul cu materiale moi și dure.
| Oțel inoxidabil | ||||
| Funcționare | Rata de alimentare | Flux de aer | ||
| Gravare | 5 mm/s (11,8 IPM) | 5L/min | ||
Gravare excepțional de precisă a metalelor
Capetele laser de gravură PLH3D-XT-Series au fost concepute ca o serie de capete laser specializate pentru gravarea cu rezoluție extrem de ridicată și tăierea materialelor subțiri cu linii ultra-subțiri. Bazate pe capetele noastre laser din Seria 6W, capetele laser din Seria XT au moștenit toate avantajele acestora: versatilitate, dimensiuni compacte și driver de mare viteză. Spotul microscopic al fasciculului permite realizarea de gravuri precise și de dimensiuni foarte mici într-o mare varietate de materiale, inclusiv oțel inoxidabil.
| Plăci ceramice | ||||
| Funcționare | Rata de avans | DPI | ||
| Gravare | 2500/min | 423 | ||
Gravare Ultra-HD a plăcilor ceramice
Capacitatea de 500 DPI permite realizarea de gravuri de calitate uimitoare pe materiale precum plăcile ceramice. Densitatea de putere mai mare dezvăluie noi posibilități de tăiere și gravură. În plus, procesele de tăiere și gravură sunt semnificativ mai rapide comparativ cu capetele laser fără optică anamorfică.
| Cărbune Duplex | ||||
| Funcționare | Grosime | Rata de alimentare | Flux de aer | |
| Tăiere | 1mm (0.0393") | 500 mm / min | 10-20L/min | |
Gravare și tăiere detaliată de înaltă calitate pe materiale moi
Capetele laser PLH3D-XT-50, datorită faptului că realizează o lățime a spotului mai mică de 50um, permit, de asemenea, tăierea materialelor cu atenție pentru o linie de tăiere uniformă și subțire. Pentru comparație, o celulă roșie tipică din sângele uman are o dimensiune de 5-10um, iar diametrul unui singur fir de păr uman este de 50-20um.
Galeria altor aplicații PLH3D-XT-50
Driver de diodă laser încorporat de Opt Lasers - inima capului laser
Opt Lasers este, de asemenea, un producător de drivere pentru diode laser. Datorită experienței noastre de construcție de-a lungul anilor, am creat un driver cu eficiență foarte ridicată, cu consum redus de energie și producție redusă de căldură. În plus, este cel mai rapid driver laser dedicat gravurii disponibil pe piață, acceptând semnale de până la 30 kHz. Utilizarea laserului de tăiere și de gravură de 6 W la viteză mare nu mai reprezintă o problemă în timpul gravării detaliilor mici sau al efectuării virajelor cu rază mică, deoarece controlerul laserului de gravură este capabil să citească toate semnalele necesare.
Controlerele CNC sunt capabile să trimită semnale de modulație la viteze mari, prin urmare 30 kHz nu reprezintă o problemă pentru acestea. Acesta este motivul pentru care un driver de mare viteză este o necesitate într-un astfel de dispozitiv. Driverul este capabil să citească 30 000 de instrucțiuni în fiecare secundă, ceea ce creează o precizie și o rezoluție sporite în ceea ce privește controlul puterii. De asemenea, curentul maxim al driverului este de 6 A, astfel încât utilizarea acestuia cu o valoare de 3 - 4 A asigură un offset și o durată lungă de viață a driverului.
Driver pentru diode laser de mare putere și curent de înaltă frecvență
- Capacitate maximă a curentului de ieșire: 5 A
- Curent de ieșire tipic: 3-3,5 A
- Tensiune de intrare 12-24 V
- Microcontroler integrat pentru măsurarea temperaturii și pornire ușoară
- Sistem de protecție termică: 45 °C 1
- Pornire ușoară pentru protecția diodei
- Protecție împotriva descărcărilor electrostatice (ESD)
- Protecție împotriva tensiunii inverse
- Protecție la supracurent
- Dimensiuni compacte și randament de 90%
- Mod CW și mod de control al intrării
- PWM/TTL și intrări analogice
- Lățime de bandă de modulație 0-30 kHz
Specificații tehnice ale produsului
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Putere de ieșire optică | 0.5W | 6.0W |
| Lungime de undă | 405 | 450 |
| > Dimensiunea spotului fasciculului | 10 µm pe 4 µm | 50 µm pe 4 µm |
| Rezoluție pentru aplicații de gravare cu laser | 3100 DPI | 500 DPI |
| Dimensiunile capului laser (L x l x î) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 in.) |
|
| Greutatea capului laser, Tip. | 300g | |
| Debitul ventilatorului | 43 m3/h (25 CFM) | |
| Zgomotul ventilatorului | 58 dBA | |
| Modelul găurilor de montare | 4 găuri, 24 x 15 mm (0,94 x 0,59 in.) |
|
| Tipul găurii de montare | M3 x 0,5 x 4,5 mm | |
| Max. Temperatura mediului ambiant | 40°C (113°F) | |
| Modulații Intrări | 2 | |
| Intrare de modulație 1 | Analog/TTL/PWM, 0 - 5 V |
|
| Intrare modulație21 | TTL/PWM 0 - 24 V | |
| Frecvență de bază PWM recomandată | 5 - 10 kHz | |
| Max. Lățime de bandă de modulare | 30 kHz | |
| Impedanța de intrare a 1 și 2 | >1 k-Ω | |
| Tensiunea unității de alimentare | 12 - 24 V | |
| 12 V PSU Min. Curent | 2.5 A | |
| 24 V PSU Min. curent | 1.25 A | |
| Max. Consum de energie | 20 W | 30 W |
Informații suplimentare importante:
- Amintiți-vă că nu este o jucărie.
- Radiația laser este periculoasă chiar și atunci când este împrăștiată sau reflectată de orice suprafață.
- Utilizați întotdeauna un filtru laser de protecție adecvat pe mașina dvs. CNC dedicată la 430 - 480 nm pentru a evita radiațiile reflectate.
- Nu îndreptați niciodată capul laser către oameni sau animale.
- Nu atingeți fasciculul, acesta poate provoca arsuri sau alte leziuni.
- Nu vă holbați la fascicul sau la spotul fasciculului în timp ce materialul este tăiat.
- Radiații laser - Evitați expunerea ochilor sau a pielii la radiații directe sau dispersate.
- Produs laser de clasă 4.
Actualizarea lentilelor uSpot față de XT-50: Actualizarea lentilelor uSpot, acum un produs întrerupt, este înlocuită de capul nostru laser XT-50, care este mult mai avansat tehnologic decât era actualizarea uSpot. În timp ce uSpot Lens Upgrade vă permitea să obțineți 125 DPI și o densitate a puterii optice de 593 kW/cm², XT-50 produce 564 DPI și o densitate a puterii optice de 2469 kW/cm².
Capul laser albastru de tăiere și gravură PLH3D-XT-50 are două comenzi separate.
Intrarea de modulație nr. 1 acceptă 0 - 5 V sau 0-10 V pentru modulația analogică a puterii
Intrarea de modulare #2 acceptă 0 - 3,3 V, 0 - 5 V, 0 - 10 V sau 0 - 24 V pentru TTL/PWM, pornește laserul atunci când tensiunea depășește 1,8 V.
Important: Nu conectați atât intrarea de modulare 1, cât și intrarea de modulare 2 în același timp. Acest lucru poate duce la funcționarea defectuoasă a laserului de gravură.
Important: Laserul de gravură PLH3D-XT-50 trebuie alimentat cu o sursă de alimentare de înaltă calitate, fără a conecta nimic altceva. Vă rugăm să rețineți: nu se recomandă conectarea mașinii de gravat cu laser la aceeași sursă de alimentare cu un motor pas cu pas sau orice alt echipament cu impedanță ridicată. Acest lucru poate cauza deteriorarea diodei laser.
Important: Atunci când gravați pe suprafețe/metale lucioase sau metale vopsite, este o bună practică să înclinați capul laser cu 5-7 grade. Acest lucru previne reflectarea fasciculului laser către diodele laser din interiorul capului laser.
