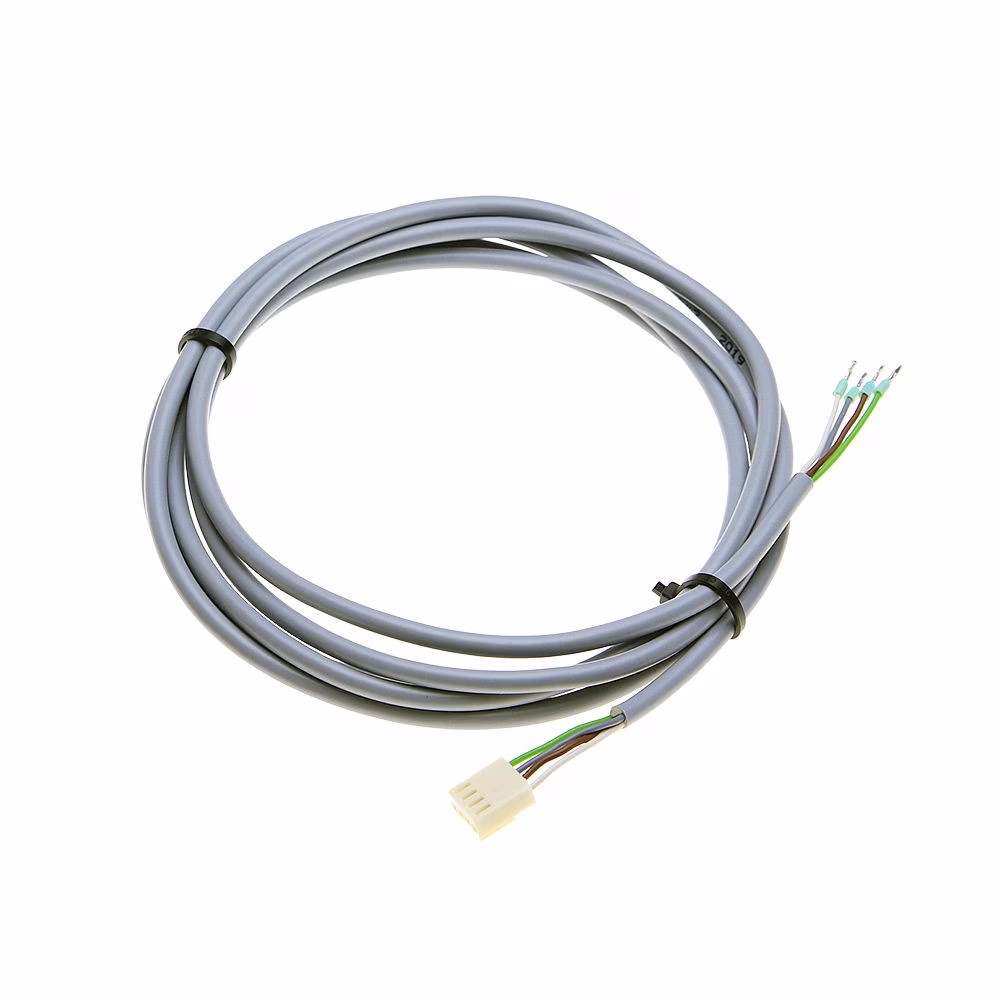

BlackBox Controller-Signalkabel für PLH3D-2W
✔ Kabel zum Anschluss des PLH3D-2W an die BlackBox-Steuerung.
✔ Überträgt Steuersignale vom Controller zum Laserkopf.
Produktbeschreibung
Dieses Kabel ist für die Verwendung mit dem Laserkopf der Serie PLH3D-2W und dem Steuergerät des Anwenders bestimmt. Die eine Seite des Kabels wird an den PLH3D-2W Laserkopf und die andere Seite des Kabels an den Controller der CNC-Maschine oder des 3D-Druckers angeschlossen.
| PLH3D-XT-50 | ||
|---|---|---|
| Optische Ausgangsleistung | 6.0 W | |
| Wellenlänge | 450 | |
| Größe des Strahlflecks | sub-50 µm (einstellbare Größe des quadratischen Punktes) | |
| Auflösung für Lasergravuranwendungen | 550 DPI | |
| Abmessungen des Laserkopfes (L x B x H) | 40 x 55 x 140 mm (1.6 x 1.7 x 5.51 in.) |
|
| Gewicht des Laserkopfes, Typ. | 300 g | |
| Durchflussmenge des Gebläses | 43 m³/h (25 CFM) | |
| Lüftergeräusch | 58 dBA | |
| Montage-Lochmuster | 4 Löcher, 24 x 15 mm (0.94 x 0.59 in.) |
|
| Typ der Befestigungslöcher | M3 x 0,5 x 4,5 mm | |
| Max. Umgebungstemperatur | 40°C (113°F) | |
| Modulationen Eingänge | 2 | |
| Modulationseingang 1 | Analog/TTL/PWM, 0 - 5 V |
|
| Modulationseingang21 | TTL/PWM 0 - 24 V | |
| Empfohlene PWM-Basisfrequenz | 5 - 10 kHz | |
| Max. Modulationsbandbreite | 30 kHz | |
| Eingangsimpedanz von 1 und 2 | >1 k-Ω | |
| Spannung der Versorgungseinheit | 12 - 24 V | |
| 12 V Netzgerät Min. Stromstärke | 2.5 A | |
| 24 V PSU Min. Strom Strom | 1.25 A | |
| Max. Leistungsaufnahme | 30 W | |
- Zustand "Laser aus" ist <2 v="" zustand="" laser="" ein="" ist="" 3="" -="" 24="" li="">
Opt Lasers bietet nicht nur hochmoderne Lasertechnologie. Opt Lasers zeichnet sich dadurch aus, dass das Unternehmen kostenlose Materialtests anbietet, damit Hersteller die Eignung und die Vorteile von blauen Lasersystemen für ihre spezifischen Anwendungen vor dem Kauf beurteilen können. Durch die Durchführung gründlicher Tests ermöglicht Opt Lasers seinen Kunden, fundierte Entscheidungen zu treffen und das am besten geeignete Lasersystem für ihre individuellen Anforderungen auszuwählen.
Darüber hinaus können wir sowohl den Laserkopf als auch den PLH3D-CNC Adapter und andere Komponenten nach Ihren Wünschen anpassen. Die Komponenten sind vollständig OEM-anpassbar in Bezug auf die folgenden Merkmale:
- Größe des fokussierten Strahlflecks
- Arbeitsabstand
- Optische Leistung
- Elektronische Eingänge oder akzeptable Eingangssteuersignaleigenschaften
- Mechanische Abmessungen und Form
- Spezifikationen des integrierten Lüfters
- Private Kennzeichnung
Durch die Nutzung der Leistungsfähigkeit blauer Laser können Hersteller neue Effizienzniveaus erschließen und in der sich ständig weiterentwickelnden Fertigungslandschaft an der Spitze bleiben, bevor die Konkurrenz die Chance ergreift. Mit Opt Lasers als vertrauenswürdigem Partner können Hersteller nicht nur modernste Technologie, sondern auch einen außergewöhnlichen Kundendienst erwarten. Das Expertenteam von Opt Lasers unterstützt seine Kunden dabei, die richtige Lösung zu finden und die Vorteile der blauen Lasertechnologie optimal zu nutzen.
Die blaue Revolution ist da, und Opt Lasers ermöglicht es Herstellern, ihr volles Potenzial auszuschöpfen.
