R638-700SM Rotlaser-Modul
700 mW Rotlaser-Modul mit einer Wellenlänge von 638 nm. Die SM-Serie verwendet Multimode-Laserdioden führender Hersteller, was hohe Leistung, deren Stabilität sowie die Zuverlässigkeit der Module gewährleistet.
Auf Anfrage bestellbar
Produktbeschreibung
Über das R638-700SM Rotlaser-Modul
Das R638-700SM ist das 700 mW Rotlaser-Modul mit einer Wellenlänge von 638 nm. Minimale Ausgangsleistung 500 mW.

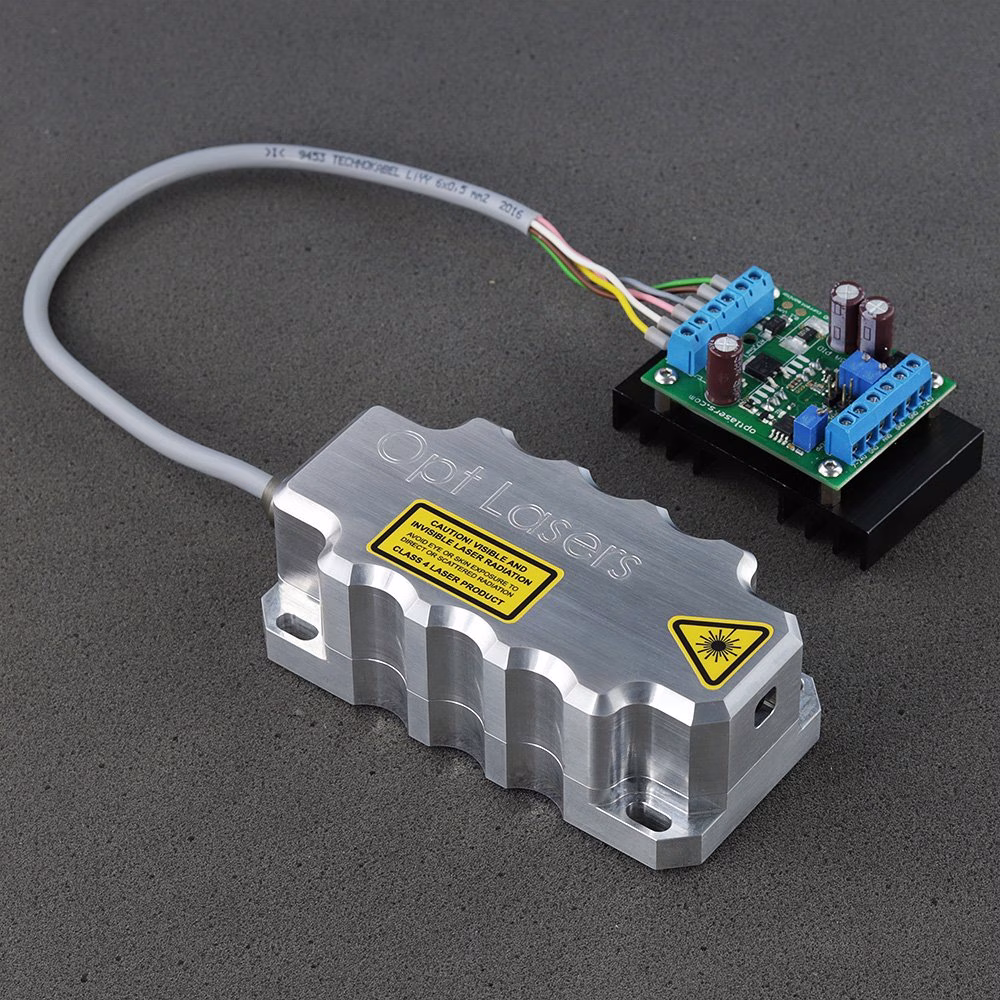

Der Mikrocontroller, welcher das Lasermodul steuert, ist sowohl für das Soft-Start-Verhalten der Laserdiode als auch für die Temperaturregelung mittels Thermoelement verantwortlich. Zusätzlich schützt das System die Diode vor Überhitzung, falls eine ausreichende Wärmeableitung nicht gewährleistet ist, und unterbricht bei einer Temperatur der Diode über 40 Grad Celsius den weiteren Stromfluss durch die Diode, wobei das System in den Alarmmodus versetzt wird.
Durch einen getrennten analogen Teil der Laserdioden-Stromversorgung kann der Laser den Strahl gemäß dem analogen Eingangssignal (0 - 5 V) selbst bei Frequenzen bis zu 100 kHz modulieren.

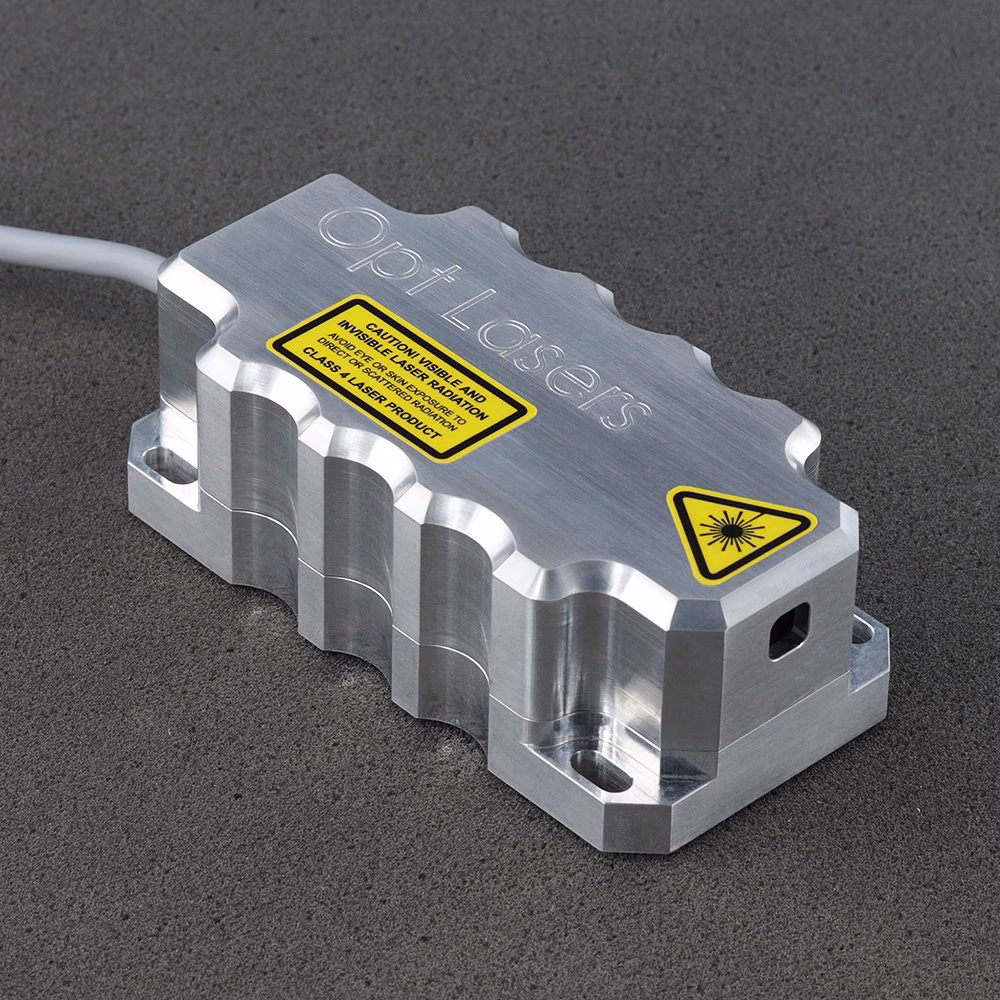

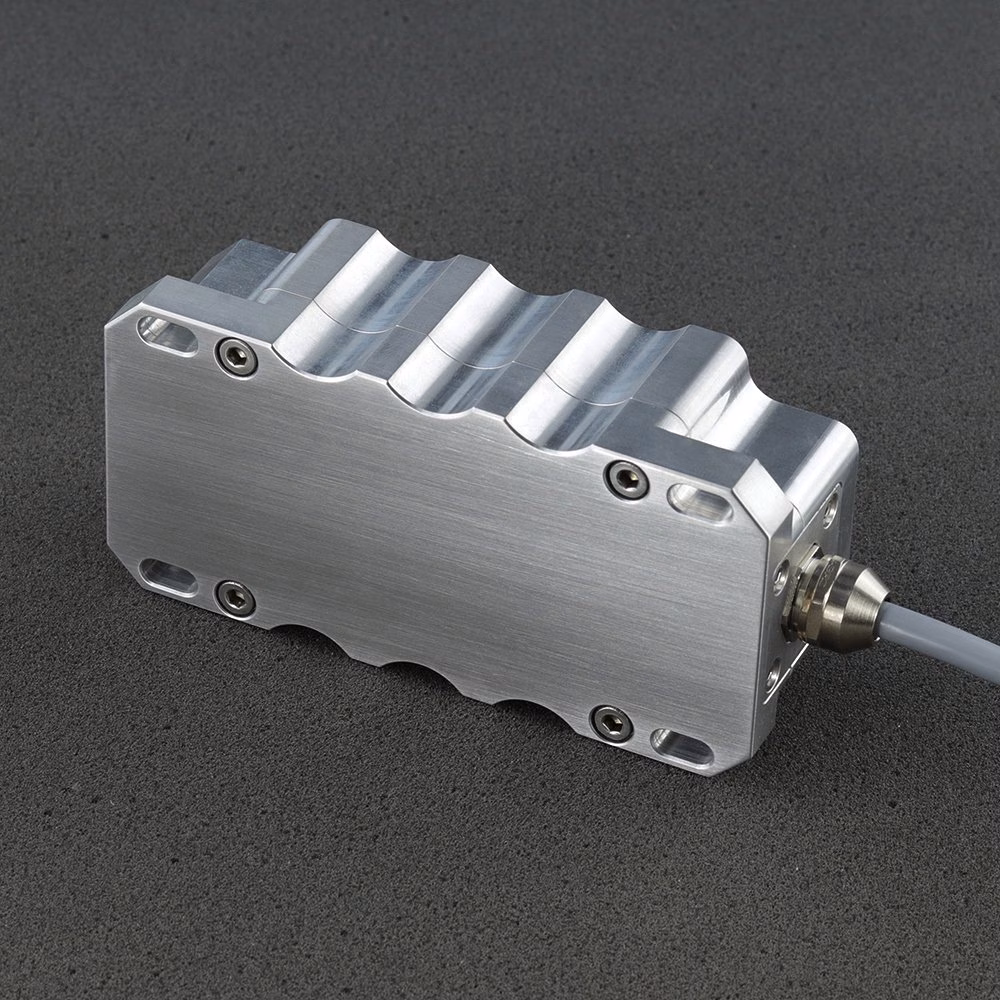

Die Diode zusammen mit dem gesamten optischen System ist in einem eleganten Gehäuse untergebracht, das sowohl den Schutz als auch die Kühlung sicherstellt. Um einen Dauerbetrieb des Moduls, beispielsweise in einem Laserprojektor, zu ermöglichen, muss es auf einer Aluminiumplatte montiert werden, die für die Wärmeableitung sorgt (Wärmeleitpaste verbessert die Kühlung des Moduls erheblich). Diese Lösung spart nicht nur Platz im Projektorgehäuse, sondern reduziert auch die Austrittsebene des Strahls. Dies zielt darauf ab, die Anforderungen von Kunden zu erfüllen, die zunehmend nach kompakten Hochleistungsmodulen suchen.
