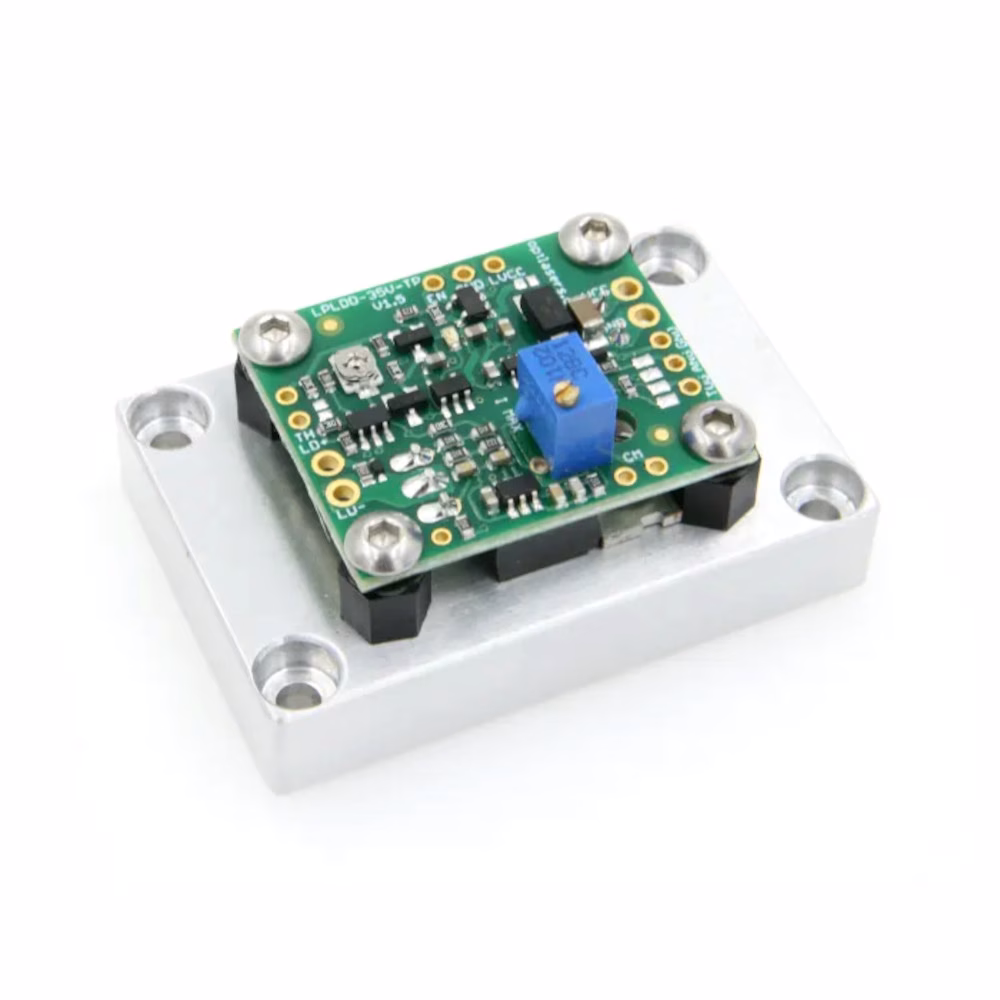

LPLDD-1,5A-24V-TP-H激光二极管驱动器
LPLDD-1,5A-24V-TP-H激光二极管驱动器是一款高性能、多功能驱动器，兼容7.5V至35V输入电压（包括12V及24V）。其最大支持10A输出电流且调制频率可达100 kHz，适配多种激光二极管并提供TTL、模拟及复合调制模式等灵活调制选项。-H版本配备额外散热器，实现更高效散热和便捷安装，保障最佳性能和超长寿命。
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 2 | $89.10 | $9.90 | 以上 $19.80 |
| 5 | $84.15 | $14.85 | 以上 $74.25 |
| 25 | $79.20 | $19.80 | 以上 $495.00 |
| 50 | $59.40 | $39.60 | 以上 $1,980.00 |
| 100 | $54.45 | $44.55 | 以上 $4,455.00 |
产品描述
LPLDD-1,5A-24V-TP-H激光二极管驱动器是一款多功能高性能方案，设计可兼容7.5V至35V输入电压（包括12V和24V），是我们产品系列的最新迭代版本。新一代驱动器配备热保护功能，能确保优化运行并防止激光二极管过热。最高输出电流可达1.5A，能够以高达100 kHz频率对流经二极管的电流进行调制。
LPLDD-1,5A-24V-TP驱动器兼容多种波长的激光二极管，包括405 nm、445 nm、520 nm、638 nm、650 nm、808 nm及980 nm，覆盖范围广泛的应用选项。
此外，该驱动器提供灵活的调制方案，支持TTL、模拟或复合信号调制模式的选择。
驱动器的-H版本配备额外散热器，简化安装、提升散热效果，从而进一步增强驱动器运行稳定性与寿命。
产品特点：
- 宽输入电压范围
- 多种控制选项，包括比例、脉宽调制（PWM）及两者组合
- 优异的噪声指标
- 高带宽
- 极短的上升和下降时间
- 多种电流输出版本
输出电流版本：
| 版本 | 供电电压[1] | 电流测量比率 | -3 dB带宽[kHz] | 上升/下降时间[ns] | 噪声[mApp] |
| 0.5A | 3.3-35V | 1V/A | 700 | <1us | <0.1% |
| 1.5A | 3.3-35V | 300mV/A | 700 | <1us | <0.1% |
| 5A | 3.3-35V | 100mV/A | 700 | <1us | <0.1% |
| 10A | 3.3-24V | 20mV/A | 400 | <1us | <0.2% |
[1] 逻辑供电应为7.5V–35V范围
电源说明
当激光二极管和驱动器共用7.5-35V DC电源时，应连接LD VCC跳线。
若激光二极管为低电压（如3V）供电，应采用两个电源，并断开VLD跳线。
驱动器需以7.5-35V DC供电，而激光二极管的电源范围为3.3V-35V DC。
该特性允许低电压激光二极管供电，从而降低驱动器的功耗。
调制输入
调制输入接受0-5V信号
模拟调制即在ANG端输入2.5V可获得50%输出功率，4V时可获得80%输出功率，以此类推。
触发输入可用作PWM，50%占空比对应50%输出功率。
驱动器调制输入端由5V1齐纳二极管保护，但不建议输入高于5V的调制电压。
热保护
驱动器内置热保护系统，防止激光二极管过热。
热保护系统设计适配NTC 10kΩ，β=3950热敏电阻。
保护动作温度可通过微调器设置在10-50°C范围内。
测试示例
测试条件：
- LPLDD-5A-35V-TP驱动器
- 6W硅基激光二极管（工作电流5A）
- 二极管直接焊接在驱动器上
- 输入电压4V（10kHz @ 5%占空比）
