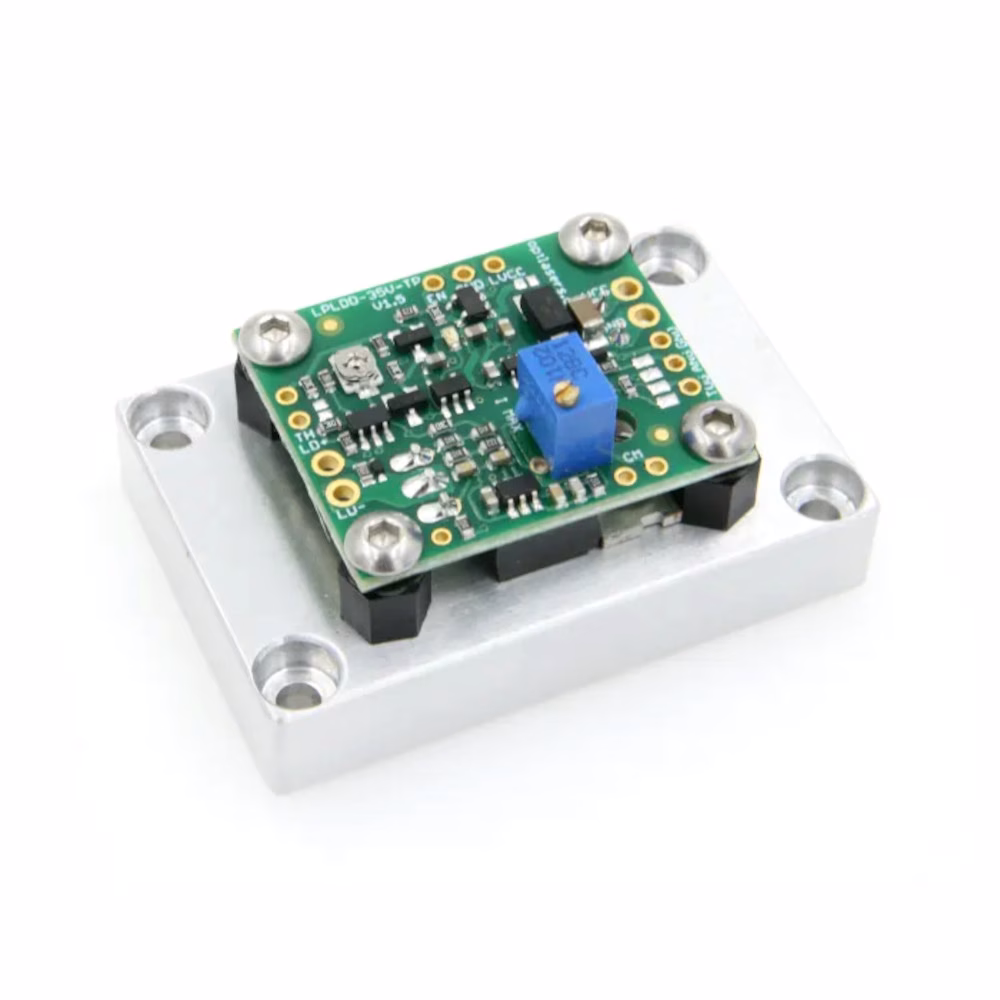

Driver pentru diode laser LPLDD-1,5A-24V-TP-H
Driverul pentru diode laser LPLDD-1,5A-24V-TP-H este un driver de înaltă performanță și versatil, compatibil cu tensiuni de intrare între 7,5V și 35V, inclusiv 12V și 24V. Suportă un curent maxim de 10A și frecvențe de modulare de până la 100 kHz. Acest driver este compatibil cu o gamă largă de diode laser și oferă opțiuni flexibile de modulație, incluzând modurile TTL, analogic și combinat. Versiunea -H dispune de un radiator suplimentar pentru o răcire îmbunătățită și instalare facilă, asigurând performanță optimă și durabilitate extinsă.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Pana la $19.80 |
| 5 | $84.15 | $14.85 | Pana la $74.25 |
| 25 | $79.20 | $19.80 | Pana la $495.00 |
| 50 | $59.40 | $39.60 | Pana la $1,980.00 |
| 100 | $54.45 | $44.55 | Pana la $4,455.00 |
Descriere produs
Driverul pentru diode laser LPLDD-1,5A-24V-TP-H reprezintă o soluție versatilă și de înaltă performanță, proiectată pentru a funcționa cu tensiuni de intrare cuprinse între 7,5V și 35V, inclusiv 12V și 24V. Acest driver avansat pentru diode laser reprezintă o nouă iterație a gamei noastre de produse, echipat acum cu protecție termică pentru a asigura funcționarea optimă și pentru a proteja dioda laser împotriva supraîncălzirii. Cu o capacitate maximă de curent de până la 1,5A, driverul poate modula curentul prin diodă la frecvențe de până la 100 kHz.
Driverul LPLDD-1,5A-24V-TP este compatibil cu diode laser la lungimi de undă precum 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm și 980 nm, acoperind o gamă largă de opțiuni disponibile.
În plus, acest driver oferă opțiuni flexibile de modulare, permițând utilizatorului să aleagă între modurile de modulație TTL, analogic sau combinate ale semnalului.
Versiunea -H a acestui driver este dotată cu un radiator suplimentar, facilitând instalarea și răcirea mai eficientă, contribuind suplimentar la prelungirea duratei de viață și stabilitatea driverului în funcționare.
Caracteristici:
- Gama largă de tensiuni de intrare
- Multiple opțiuni de control incluzând proporțional, PWM și combinație a acestora
- Factor de zgomot excelent
- Lățime de bandă mare
- Timp scurt de creștere și descreștere
- Mai multe opțiuni de curent de ieșire
Versiuni curent de ieșire:
| Versiune | Tensiune de alimentare[1] | Raport măsurare curent | Lățime de bandă -3 dB [kHz] | Timp creștere/descreștere [ns] | Zgomot [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1us | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1us | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1us | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1us | <0,2% |
[1] Alimentarea logică trebuie să fie în intervalul 7,5V – 35V
Alimentare electrică
Când se alimentează atât dioda laser, cât și driverul din aceeași sursă de alimentare, în intervalul 7,5 - 35V DC, jumperul LD VCC trebuie conectat.
În cazul alimentării unei diode cu tensiune redusă, de ex. 3V, trebuie folosite două surse de alimentare și jumperul VLD trebuie deconectat.
Driverul trebuie alimentat cu tensiune în intervalul 7,5 - 35V DC, iar dioda laser trebuie conectată la o sursă de alimentare în intervalul 3,3V - 35V DC
Această funcție permite alimentarea diodei laser la tensiune redusă, reducând astfel dispersia termică generată de driver.
Intrări de modulație
Intrările de modulație acceptă semnale 0-5V
Modularea analogică înseamnă că, folosind 2,5V pe intrarea ANG, se va obține 50% din puterea de ieșire, în mod analog, folosind 4V, se obține 80% din puterea de ieșire etc.
Intrarea de tip toggle poate fi folosită pentru PWM. Aceasta înseamnă că la o catenă de lucru de 50% se obține 50% din puterea de ieșire.
Intrarea de modulație a driverului este protejată de o diodă Zener 5V1. Totuși, nu se recomandă utilizarea unei tensiuni de modulație mai mari de 5V.
Protecție termică
Driverul este dotat cu un sistem de protecție termică ce protejează dioda laser împotriva supraîncălzirii.
Sistemul de protecție termică este proiectat pentru a fi utilizat cu un termistor NTC de 10kΩ, β=3950.
Temperatura la care protecția intervine poate fi reglată în intervalul 10 - 50 oC prin intermediul unui trimmer.
Test exemplificativ
Testul a fost realizat folosind:
- Driver LPLDD-5A-35V-TP
- Diodă de siliciu 6W (la 5A)
- Diodă lipită direct pe driver
- Tensiune de intrare 4V (10kHz @ 5% factor de umplere)
