LPLDD-1,5A-24V-TP-H Lazer Diyotu Sürücüsü
LPLDD-1,5A-24V-TP-H Lazer Diyotu Sürücüsü, 7.5V ile 35V arasında (12V ve 24V dahil) giriş gerilimleriyle uyumlu, yüksek performanslı ve çok amaçlı bir sürücüdür. Maksimum 10A akımı ve 100 kHz’e kadar modülasyon frekanslarını destekler. Bu sürücü, geniş bir lazer diyotu yelpazesiyle uyumludur ve TTL, analog ve kombinasyon modları dahil olmak üzere esnek modülasyon seçenekleri sunar. -H versiyonu, optimum performans ve uzun ömür için geliştirilmiş soğutma ve kolay montaj sağlayan ek bir soğutucu ile donatılmıştır.
İndir
Toplu İndirimler
| Miktar | Fiyat | İndirim | Kazancınız |
|---|---|---|---|
| 2 | $89.10 | $9.90 | Sınır $19.80 |
| 5 | $84.15 | $14.85 | Sınır $74.25 |
| 25 | $79.20 | $19.80 | Sınır $495.00 |
| 50 | $59.40 | $39.60 | Sınır $1,980.00 |
| 100 | $54.45 | $44.55 | Sınır $4,455.00 |
Ürün açıklaması
LPLDD-1,5A-24V-TP-H Lazer Diyotu Sürücüsü, 7.5V ile 35V arası (12V ve 24V dahil) giriş gerilimleriyle çalışabilen, çok yönlü ve yüksek performanslı bir çözüm sunar. Bu gelişmiş lazer diyot sürücüsü, ürün serimizin yeni bir iterasyonudur ve lazer diyotunu aşırı ısınmaya karşı korumak ve optimum çalışmayı sağlamak için artık termal koruma ile donatılmıştır. Maksimum 1,5A akım kapasitesine sahip olan sürücü, diyottan geçen akımı 100 kHz’e kadar frekanslarda modüle edebilir.
LPLDD-1,5A-24V-TP sürücüsü, 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm ve 980 nm gibi dalga boylarındaki lazer diyotlarıyla uyumludur, bu sayede çok geniş bir uygulama aralığını kapsar.
Ayrıca bu sürücü, kullanıcının TTL, analog ya da birleşik sinyal modülasyon modları arasında seçim yapabilmesini sağlayan esnek modülasyon opsiyonları sunar.

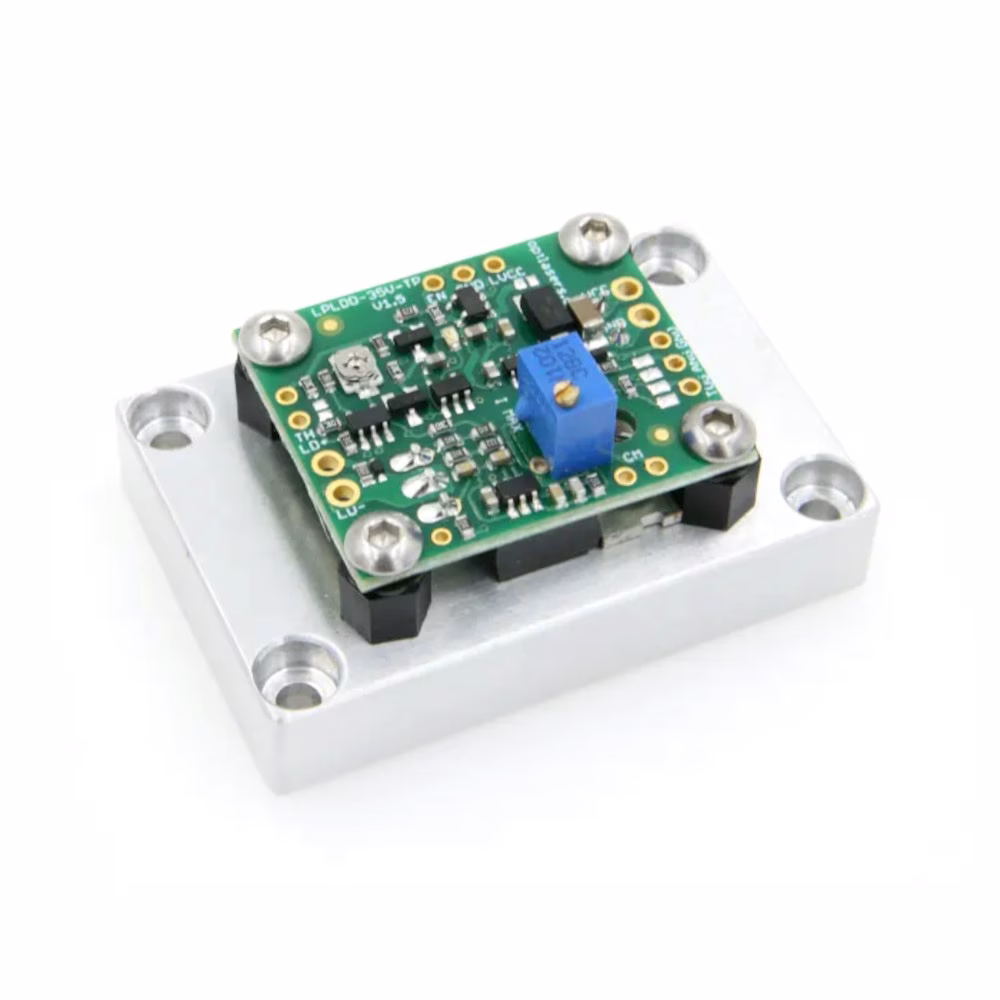

Bu sürücünün -H versiyonu, daha kolay montaj ve artırılmış soğutma sağlayan ek bir soğutucu ile birlikte gelmektedir; bu da sürücünün çalışma süresi boyunca kararlılığını ve ömrünü önemli derecede artırır.
Özellikler:
- Geniş giriş gerilimi aralığı
- Orantılı, PWM ve her ikisinin birleşimi dahil olmak üzere birden fazla kontrol seçeneği
- Mükemmel gürültü seviyesi
- Yüksek bant genişliği
- Kısa yükselme ve düşme zamanı
- Farklı akım çıkış seçenekleri
Çıkış akımı versiyonları:
| Versiyon | Besleme Gerilimi[1] | Akım ölçüm oranı | -3 dB Bant Genişliği [kHz] | Yükselme/Düşme Süresi [ns] | Gürültü [mApp] |
| 0,5A | 3,3 - 35V | 1V/A | 700 | <1μs | <0,1% |
| 1,5A | 3,3 - 35V | 300mV/A | 700 | <1μs | <0,1% |
| 5A | 3,3 - 35V | 100mV/A | 700 | <1μs | <0,1% |
| 10A | 3,3 - 24V | 20mV/A | 400 | <1μs | <0,2% |
[1] Lojik besleme 7.5V – 35V aralığında olmalıdır
Güç Kaynağı
Hem lazer diyotu hem de sürücüyü 7.5 - 35V DC aralığında tek bir güç kaynağından beslerken LD VCC jumperı bağlı olmalıdır.
Düşük voltajlı bir diyot (örneğin 3 V) beslenecekse iki güç kaynağı kullanılmalı ve VLD jumperı bağlantısı kesilmelidir.
Sürücü 7.5 - 35 V DC aralığında bir gerilimle beslenmeli, lazer diyotu ise 3,3 V - 35 V DC aralığında güç kaynağına bağlanmalıdır.
Bu özellik, lazer diyotunun düşük gerilimle beslenmesini sağlar ve böylece sürücüde üretilen güç kaybını azaltır.
Modülasyon Girişleri
Modülasyon girişleri 0-5V sinyalleri kabul eder
Analog modülasyon, ANG girişine 2,5 V uygulandığında %50 çıkış gücü elde edilmesi anlamına gelir; benzer şekilde 4 V uygulandığında %80 çıkış gücü elde edilir, vb.
Tetikleme (toggling) girişi PWM olarak kullanılabilir. Bu, %50 görev döngüsü ile %50 çıkış gücü elde edileceği anlamına gelir.
Sürücünün modülasyon girişi 5V1 Zener diyot ile korunmuştur. Ancak, 5 V’tan yüksek modülasyon gerilimi kullanılmamalıdır.
Termal Koruma
Sürücü, lazer diyotunu aşırı ısınmadan koruyan bir termal koruma sistemine sahiptir.
Termal koruma sistemi, NTC 10kΩ, β=3950 termistör ile çalışacak şekilde tasarlanmıştır.
Korumanın devreye gireceği sıcaklık, trimpot ile 10 - 50°C arasında ayarlanabilir.
Örnek Test
Testte kullanılan ekipmanlar:
- LPLDD-5A-35V-TP sürücü
- 6 W silikon lazer diyotu (5A akımda)
- Diyot, doğrudan sürücüye lehimlenmiş
- 4 V giriş gerilimi (10kHz @ %5 görev döngüsü)
