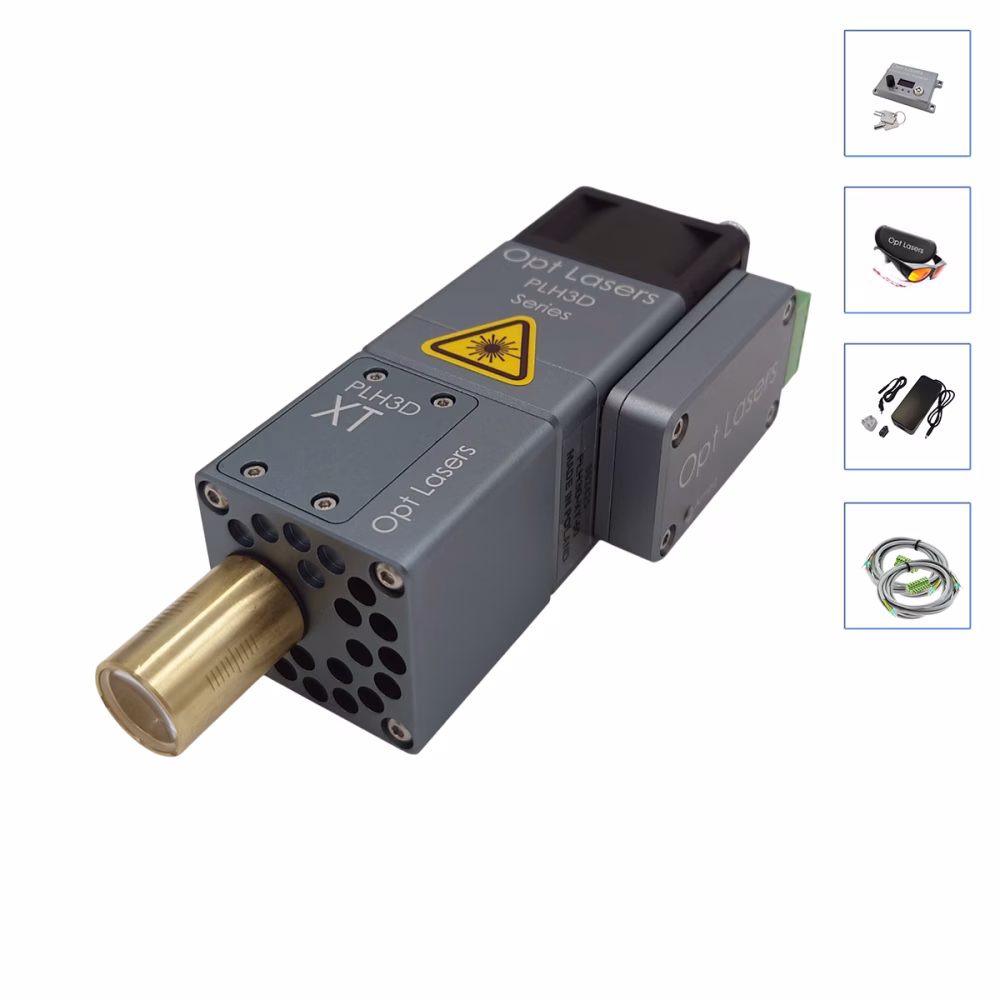

PLH3D-XT-50 ile Ultra-HD Yüksek Performanslı Sherline CNC Lazer Yükseltmesi

Sherline CNC Makineleri için XT-50 ile Lazer Yükseltme Kitini satın almak için buraya tıklayın!

PLH3D-XT-50 Kesme ve Gravür Lazer Kafasının Özellikleri ve Faydaları Ayrıntılı Olarak

Ayarlanabilir, Mikroskobik ve Kare Işın Noktası 25 - 500 DPI

PLH3D-XT-Serisindeki tüm lazer kafaları ayarlanabilir, gerektiğinde mikroskobik ve kare ışın noktası ile ayırt edilir. Lazer kafasının malzeme üzerindeki yüksekliği ayarlanarak, ışın noktası boyutu 2 mm'ye kadar ayarlanabilir. PLH3D-XT-50 lazer kafası, mükemmel odakta ayarlandığında 50um'un altında ışın spotu genişliğine ulaşır. Kare nokta, grafikleri rasterleştirirken mükemmel ayrıntılara olanak tanır ve ayrıca kesim çizgisinin tutarlı kalınlığını sağlar, böylece küçük ayrıntılar bile tasarıma göre mükemmel şekilde yeniden üretilir. XT-50 ile 500 DPI'ın üzerinde ultra HD çözünürlük elde edebilir veya 25DPI'a kadar büyük ölçekli formatları veya görüntüleri kazıyabilirsiniz.

Yüksek Güç Yoğunluğu

Bilindiği gibi güç yoğunluğu, belirli bir alanda ne kadar güç bulunduğunu tanımlar. Tipik olarak cm2 veya mm2 üzerinden kilo watt olarak belirtilir (kW/cm2 veya kW/mm2). Bu parametre, farklı malzemelerin kesilmesi veya kazınması için en önemli parametrelerden biridir. PLH3D-XT-Serisi lazer kafaları, güç yoğunluğunun bu orantılı artışının sonucu olarak küçük ışın noktası boyutu elde etmek için tasarlanmıştır. Daha yüksek güç yoğunluğu, yeni kesme ve kazıma olanaklarını ortaya çıkarır. Ayrıca, kesme ve kazıma işlemleri anamorfik optiklere sahip olmayan lazer kafalarına kıyasla önemli ölçüde daha hızlıdır. Örneğin XT-50 ile paslanmaz çelik ve takım çeliğini kazıyabilirsiniz (sadece işaretlemek değil).

Kesme ve Kazıma - PLH3D-XT-50 mavi lazer, ahşap, karton, kauçuk, kağıt, tekstil, deri, plastik, balsa, kontrplak ve diğerleri gibi çeşitli malzemeleri kesmeye ve kazımaya, ayrıca paslanmaz çelik, titanyum ve çeliğin düşük ısı iletkenliği alt türlerini işaretlemeye olanak tanır. Daha fazla bilgi edinmek için lütfen Kılavuzlar ve Makaleler bölümümüze göz atın.

Geliştirilmiş Güvenlik - Kesme ve kazıma lazer kafası artık bir "Devrede" gösterge LED'i ile donatılmıştır. Kazıma lazer kafası güç kaynağına her bağlandığında, gösterge LED'i yanacaktır. Ayrıca LED, aşırı ısınma olması durumunda bunu da gösterir. Gravür lazerinin CW modunda çalıştığı ortamın sıcaklığı 40⁰C (104⁰F) değerini aştığında, gösterge LED'i yanıp sönmeye başlayacaktır. Böyle bir uyarı, sıcaklığın maksimum çalışma sıcaklığını geçmek üzere olduğu anlamına gelir. Ortam sıcaklığının 45⁰C (113⁰F) ve üzerine ulaşması durumunda, gösterge LED'i artık çalışmayacak ve gravür lazer kafası kapanacaktır.

Fabrika Ayarlı Lens - kazıma lazer kafası, lens takılı ve 60,0 mm'ye odaklanacak şekilde ayarlanmış olarak gönderilir (lazer kafasının ön yüz yüzeyinden kazıma düzlemine kadar ölçülür). Bu odak mesafesi, birçok lazer kesim ve kazıma uygulaması için uygun olan iyi optimize edilmiş bir odak noktası boyutuna sahiptir. Bu, başlamak için en iyi optimize edilmiş odak mesafesidir!

Giriş Sinyali Çok Yönlülüğü ve 5/10V Analog giriş Anahtarı - dahili sürücü, 0 - 5 V analog sinyal ve PWM/TTL sinyali için 0 - 5 V, 0 - 10 V veya 0 - 24 V çeşitli sinyallerin kabul edilmesini sağlar. Kazıma lazer kafası artık 10 V analog giriş için ek bir anahtarla donatılmıştır. Kesim gravür lazerinin Modülasyon Girişi 1, 0-5 V analog girişten 0-10 V analog girişe değiştirilebilir. Bu değişiklik, bu kesme ve kazıma lazerini daha da çok yönlü ve daha fazla CNC makinesi ve 3D yazıcı ile uyumlu hale getirir. Modülasyon Girişi 1'deki voltaj aralığının nasıl değiştirileceğini öğrenmek için lütfen kullanım kılavuzuna bakın.

Gravür Lazer Kafasının İçindeki Dahili Sürücü - Opt Lasers, lazer diyot sürücüsünü doğrudan kesme ve gravür lazer kafasına entegre eden ilk şirkettir. Lazer diyot ve sürücü arasındaki kısa bağlantı, diyot için daha iyi koruma sağlar, yüksek frekanslı akım modülasyonu imkanı sunar ve açma sırasında endüktans etkilerini ortadan kaldırır. Önceki nesil sürücünün aksine, gravür lazer diyot sürücüsü gelişmiş verimliliğe sahiptir, daha az gürültü üretir ve gravür lazerinin daha güvenilir ve uzun ömürlü olmasını sağlayan daha yüksek kaliteli bileşenlerle üretilmiştir.

Geniş Bir Güç Kaynağı Aralığını Kabul Eder - 12 - 24 V, entegre yüksek verimli DC-DC dönüştürücü, giriş voltajını uygun diyot uyum voltajına ayarlar. Bu, üretilen ısı miktarını azaltır ve aşırı voltaj koruması sağlar.

Ek Soğutma Gerektirmez 24 saat / 7 gün- Bu hafif 300 g (10,6 oz) gravür lazeri ek soğutma gerektirmez ve her gün 24 saat sürekli çalışabilir. Gravür lazerinin gövdesi bir soğutucu görevi görür ve fan tasarımı, lazer kafasını soğuturken lensi dumandan koruyan bir hava nozulu olarak işlev görmesini sağlar. Onlarca prototip tasarım üzerinde yapılan titiz testler , soğutucu şeklini optimize etmemizi ve modülün dikkat çekici kompakt tasarımını korurken verimli soğutma sağlamamızı mümkün kıldı. Kesme ve kazıma lazer kafalarının farklı şekli, 6 W lazer diyot için mümkün olan en iyi soğutma yöntemini sağlar. Lazer diyotun soğutulması için en iyi çözümü bulmak amacıyla çok sayıda prototip test edilmiştir. Mevcut tasarım, kazıma lazerinin tam güçte bir saat sürekli çalıştıktan sonra sadece 2 - 3 santigrat derece ısınmasını sağlar.

Kendi Boyutunda Piyasada Bulunan En Güçlü Fan - fanın yaptığı tek şey soğutma değildir - saatte 43^m3 hava (25 CFM) harika bir duman giderme sistemi oluşturur. Ayrıca, fan 70000 saat kullanım ömrüne sahiptir.

Kullanım Kolaylığı için Aksesuarlarla Uyumlu - güvenlik kadar çalışma kolaylığı da bizim için çok önemlidir. Ürettiğimiz aksesuarlar en yüksek kalitede olup CNC makinesinde frezelenmiştir, bu da işi kolay ve güvenli hale getirir. Lütfen PLH3D serisi için hazırladığımız aksesuarlara göz atın.

3D Yazıcılar ve CNC Makineleri Üreticileri için OEM Özelleştirme Mevcuttur.

Örnek Uygulamalar

PLH3D-XT-Serisi Gravür Lazer Kafaları, en büyük gereksinimleri karşılamanıza ve hem yumuşak hem de sert malzemelerle çalışma ihtiyaçlarınızı geniş bir şekilde gerçekleştirmenize olanak tanır.

Paslanmaz Çelik
Operasyon	Besleme Oranı	Hava Akışı
Gravür	5mm/s (11,8 IPM)	5L/dak

Son Derece Doğru Metal Gravür

PLH3D-XT-Serisi gravür lazer kafaları, son derece yüksek çözünürlükle gravür yapmak ve ince malzemeleri ultra ince çizgilerle kesmek için bir dizi özel lazer kafası olarak tasarlandı. 6W-Serisi lazer kafalarımızı temel alan XT-Serisi lazer kafalar, çok yönlülük, kompakt boyutlar ve yüksek hızlı sürücü gibi tüm avantajlarını miras almıştır. Mikroskobik ışın noktası, paslanmaz çelik de dahil olmak üzere çok çeşitli malzemelerde hassas ve çok küçük boyutlu gravürler yapılmasına olanak tanır.

Seramik Karo
Operasyon	Besleme Oranı	DPI
Gravür	2500/dak	423

Ultra-HD Seramik Karo Gravür

500 DPI kapasitesi, seramik karolar gibi malzemeler üzerinde inanılmaz kalitede gravürler yapılmasını sağlar. Daha yüksek güç yoğunluğu, yeni kesme ve kazıma olanaklarını ortaya çıkarır. Ayrıca, kesme ve kazıma işlemleri, anamorfik optiklere sahip olmayan lazer kafalarına kıyasla önemli ölçüde daha hızlıdır.

Kömür Dubleksi
Operasyon	Kalınlık	Besleme Oranı	Hava Akışı
Kesme	1mm (0,0393")	500 mm / dak	10-20L/dak

Yumuşak Malzemeler Üzerinde Üst Düzey Detaylı Gravür ve Kesim

PLH3D-XT-50 lazer kafaları, 50um'dan daha az bir spot genişliği elde etmeleri sayesinde, ince ve eşit bir kesim çizgisi için malzemelerin özenle kesilmesine de olanak tanır. Karşılaştırma için, tipik bir insan kırmızı kan hücresi 5-10um boyutundadır ve tek bir insan saçının çapı 50-20um'dur.

Diğer PLH3D-XT-50 Uygulamaları Galeri

Opt Lasers Tarafından Üretilen Lazer Diyot Sürücüsü - Lazer Kafasının Kalbi

Opt Lasers aynı zamanda bir lazer diyot sürücü üreticisidir. Yıllar boyunca edindiğimiz deneyim sayesinde, düşük güç tüketimi ve düşük ısı üretimi ile çok yüksek verimli bir sürücü yarattık. Ayrıca, 30 kHz'e kadar sinyalleri kabul eden, piyasada bulunan en hızlı özel gravür lazer sürücüsüdür. 6 W kesme ve kazıma lazerini yüksek hızda kullanmak, küçük ayrıntıları kazırken veya küçük yarıçaplı dönüşler yaparken artık sorun değil, çünkü kazıma lazer kontrolörü gerekli tüm sinyalleri okuyabiliyor.

CNC kontrolörleri modülasyon sinyallerini büyük hızlarda gönderebilir, bu nedenle 30 kHz onlar için bir sorun değildir. Bu nedenle böyle bir cihazda yüksek hızlı bir sürücü şarttır. Sürücü saniyede 30.000 talimat okuyabilir, bu da güç kontrolü açısından gelişmiş hassasiyet ve çözünürlük sağlar. Ayrıca, maksimum sürücü akımı 6 A'dir, bu nedenle 3 - 4 A değerinde kullanılması, sürücünün dengelenmesini ve uzun ömürlü olmasını sağlar.

Yüksek güç ve yüksek frekanslı akım lazer diyot sürücüsü

• Maksimum çıkış akımı kapasitesi: 5 A
• Tipik çıkış akımı: 3-3,5 A
• Giriş gerilimi 12-24 V
• Sıcaklık ölçümü ve yumuşak başlatma için entegre mikrodenetleyici
• Termal koruma sistemi: 45 °C 1
• Diyot koruması için yumuşak başlatma
• Elektrostatik deşarj (ESD) koruması
• Ters gerilim koruması
• Aşırı akım koruması
• Kompakt boyut ve %90 verimlilik
• CW Modu ve Giriş Kontrol Modu
• PWM/TTL ve analog girişler
• Modülasyon bant genişliği 0-30 kHz

Ürün Teknik Özellikleri

Önemli Ek Bilgiler:

• Bunun bir oyuncak olmadığını unutmayın.
• Lazer radyasyonu herhangi bir yüzeyden saçıldığında veya yansıtıldığında bile tehlikelidir.
• Yansıyan radyasyonu önlemek için 430 - 480 nm'ye adanmış CNC makinenizde her zaman uygun koruma lazer filtresi kullanın.
• Lazer kafasını asla insanlara veya hayvanlara doğrultmayın.
• Işına dokunmayın, yanıklara veya diğer yaralanmalara neden olabilir.
• Malzeme kesilirken ışına veya ışın noktasına bakmayın.
• Lazer radyasyonu - Doğrudan veya saçılan radyasyona göz veya cilt maruziyetinden kaçının.
• Sınıf 4 lazer ürünü.

uSpot Lens Yükseltmesi XT-50'ye karşı: Artık üretilmeyen bir ürün olan uSpot Lens Yükseltmesi, uSpot yükseltmesinden teknolojik olarak çok daha gelişmiş olan XT-50 lazer başlığımızla değiştirilmiştir. uSpot Lens Yükseltmesi 125 DPI ve 593 kW/cm² optik güç yoğunluğu elde etmenizi sağlarken, XT-50 564 DPI ve 2469 kW/cm² optik güç yoğunluğu sağlar.

PLH3D-XT-50 mavi kesme ve kazıma lazer kafasının iki ayrı kontrolü vardır.

Modülasyon Girişi #1, analog güç modülasyonu için 0 - 5 V veya 0-10 V kabul eder

Modülasyon Girişi #2, TTL/PWM için 0 - 3,3V, 0 - 5 V, 0 - 10 V veya 0 - 24 V kabul eder, voltaj 1,8 V'u aştığında lazeri açar.

Önemli: Hem Modülasyon Girişi 1'i hem de Modülasyon Girişi 2'yi aynı anda bağlamayın. Bunu yapmak kazıma lazerinin arızalanmasına neden olabilir.

Önemli: PLH3D-XT-50 gravür lazeri, başka bir şey bağlanmadan yüksek kaliteli bir güç kaynağı ile çalıştırılmalıdır. Lütfen dikkat: Lazer kazıma makinesinin bir step motor veya diğer yüksek empedanslı ekipmanlarla aynı güç kaynağı ünitesine bağlanması önerilmez. Bunu yapmak lazer diyotun hasar görmesine neden olabilir.

Önemli: Parlak yüzeylere/metallere veya boyalı metallere kazıma yaparken, lazer kafasını 5-7 derece eğmek iyi bir uygulamadır. Bu, lazer ışınının lazer kafasının içindeki lazer diyotlarına doğru geri yansımasını önler.
