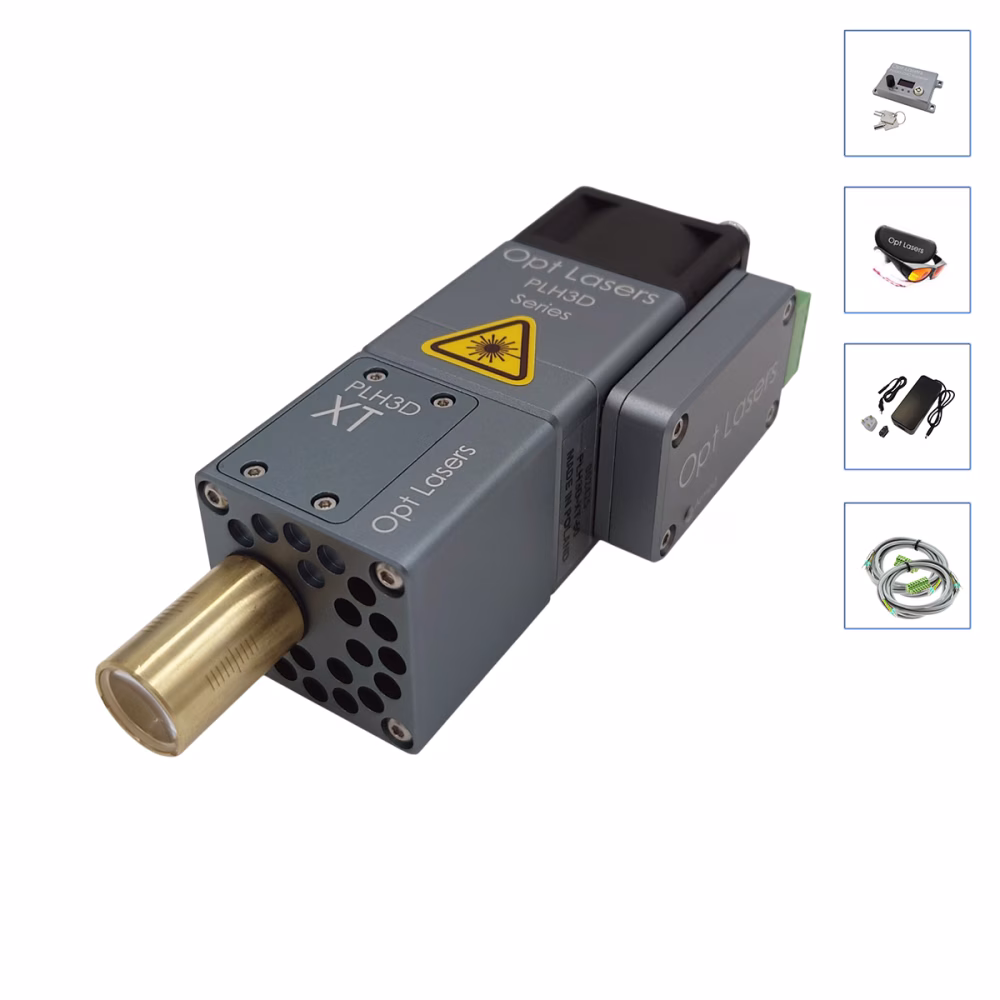

Надграждане на високопроизводителния CNC лазер на Sherline с PLH3D-XT-50 с Ultra-HD

Щракнете тук, за да закупите комплекта за лазерно надграждане с XT-50 за машини с ЦПУ на Sherline !

Характеристики и предимства на лазерната глава за рязане и гравиране PLH3D-XT-50 в детайли

Регулируема, микроскопична и квадратна точка на лъча 25 - 500 DPI

Всички лазерни глави от серията PLH3D-XT се отличават с регулируемо, микроскопично при необходимост и квадратно петно на лъча. Чрез регулиране на височината на лазерната глава над материала може да се регулира размерът на лъчевото петно до 2 mm. Лазерната глава PLH3D-XT-50 постига ширина на лъчевото петно под 50um, когато е настроена на перфектен фокус. Квадратното петно дава възможност за постигане на перфектни детайли при растеризиране на графики, а също така осигурява постоянна дебелина на линията на рязане, така че дори малките детайли да бъдат перфектно възпроизведени според дизайна. С XT-50 можете да постигнете ултрависока разделителна способност от над 500 DPI или да гравирате широкомащабни формати или изображения с разделителна способност до 25DPI.

Висока плътност на мощността

Както е известно, плътността на мощността се определя от това колко мощност е разположена в определена област. Обикновено тя се определя в киловат на см2 или мм2 (kW/см2 или kW/мм2). Този параметър е един от най-важните параметри за рязане или гравиране на различни материали. Лазерните глави от серията PLH3D-XT са проектирани така, че да постигат малък размер на точката на лъча, което е резултат от пропорционалното увеличаване на плътността на мощността. По-голямата плътност на мощността разкрива нови възможности за рязане и гравиране. Освен това процесите на рязане и гравиране са значително по-бързи в сравнение с лазерните глави без анаморфна оптика. Например с XT-50 можете да гравирате (а не само да маркирате) неръждаема стомана и инструментална стомана.

Рязане и гравиране - Синият лазер PLH3D-XT-50 позволява да се режат и гравират различни материали, като дърво, картон, гума, хартия, текстил, кожа, пластмаса, балса, шперплат и много други, както и да се маркират неръждаема стомана, титан и подтипове стомана с ниска топлопроводимост. За да научите повече, моля, разгледайте нашия раздел "Ръководства и статии".

Подобрена безопасност - Лазерната глава за рязане и гравиране вече е оборудвана със светодиод за индикация "Въоръжен". Всеки път, когато лазерната глава за рязане и гравиране е свързана към захранването, светодиодът за индикация ще се включи. Освен това светодиодът ще сигнализира за прегряване, в случай че такова се случи. Всеки път, когато температурата на околната среда, в която гравиращият лазер работи в режим CW, превиши 40⁰C (104⁰F), индикаторът ще започне да мига. Такова предупреждение означава, че температурата е на път да премине максималната работна температура. В случай че температурата на околната среда достигне 45⁰C (113⁰F) и повече, индикаторният светодиод вече няма да работи и гравиращата лазерна глава ще се изключи.

Фабрично зададен обектив - гравиращата лазерна глава се доставя с монтиран обектив и е настроена да фокусира на 60,0 mm (измерено от предната повърхност на лазерната глава до равнината на гравиране). Това фокусно разстояние има добре оптимизиран размер на фокусното петно, който е подходящ за много приложения за лазерно рязане и гравиране. Това е най-добре оптимизираното фокусно разстояние, с което трябва да започнете!

Универсалност на входния сигнал и превключвател за аналогов вход 5/10 V - вграденият драйвер позволява приемането на различни сигнали 0 - 5 V аналогов сигнал и 0 - 5 V, 0 - 10 V или 0 - 24 V за PWM/TTL сигнал. Гравиращата лазерна глава вече е оборудвана с допълнителен превключвател за 10 V аналогов вход. Модулационният вход 1 на режещия гравиращ лазер може да бъде променен от 0 - 5 V аналогов вход на 0 - 10 V аналогов вход. Тази промяна прави този лазер за рязане и гравиране още по-универсален и съвместим с повече машини с ЦПУ и 3D принтери. Моля, направете справка в ръководството за потребителя, за да разберете как да промените обхвата на напрежението на модулационен вход 1.

Вграден драйвер в главата на лазера за гравиране - Opt Lasers е първата компания, която интегрира драйвера на лазерния диод директно в главата на лазера за рязане и гравиране. Късата връзка между лазерния диод и драйвера осигурява по-добра защита на диода, възможност за високочестотна модулация на тока, както и елиминира индуктивните ефекти при включване. За разлика от предишното поколение на драйвера, драйверът на лазерния диод за гравиране се отличава с повишена ефективност, произвежда по-малко шум и е изграден от още по-качествени компоненти, което осигурява по-добра надеждност и дълъг живот на гравиращия лазер.

Приема широк диапазон от захранващи устройства - 12 - 24 V, като вграденият високоефективен DC-DC преобразувател регулира входното напрежение до правилното напрежение за съответствие на диода. Това намалява количеството генерирана топлина и осигурява защита от свръхнапрежение.

Не изисква допълнително охлаждане 24 часа / 7 дни - Този лек 300-грамов (10,6 унции) гравиращ лазер не изисква допълнително охлаждане и може да работи постоянно 24 часа всеки ден. Тялото на гравиращия лазер действа като радиатор, а дизайнът на вентилатора му позволява да функционира като въздушна дюза, предпазвайки лещата от дима, като същевременно охлажда лазерната глава. Строгите тестове на десетки прототипни проекти ни позволиха да оптимизираме формата на радиатора и да осигурим ефективно охлаждане, като същевременно запазим забележително компактния дизайн на модула различната форма на главите на режещия и гравиращия лазер осигурява най-добрия възможен метод за охлаждане на 6 W лазерен диод. Бяха тествани многобройни прототипи, за да се намери най-доброто решение за охлаждане на лазерния диод. Сегашният дизайн позволява на гравиращия лазер да се загрее само с 2-3 градуса по Целзий след цял час постоянна работа на пълна мощност.

Най-силният вентилатор, наличен на пазара в този размер - охлаждането не е единственото нещо, което вентилаторът прави - 43^m3 въздух на час (25 CFM) прави чудесна система за отстраняване на дима. Освен това вентилаторът има 70000 часа очаквана продължителност на живота.

Съвместим с аксесоари за по-лесна употреба - лекотата на работа, както и безопасността са от решаващо значение за нас. Аксесоарите, които произвеждаме, са с най-високо качество, фрезовани на машина с ЦПУ, което прави работата лесна и безопасна. Моля, разгледайте аксесоарите, които сме подготвили за серията PLH3D.

Предлагаме OEM персонализация за производители на 3D принтери и машини с ЦПУ.

Примерни приложения

Гравиращите лазерни глави от серията PLH3D-XT ви позволяват да отговорите на най-големите изисквания и широко да реализирате нуждите си при работа с меки и твърди материали.

Неръждаема стомана
Работа	Скорост на подаване	Поток на въздуха
Гравиране	5 mm/s (11,8 IPM)	5L/min

Изключително точно гравиране на метал

Лазерните глави за гравиране от серията PLH3D-XT са разработени като серия специализирани лазерни глави за гравиране с изключително висока разделителна способност и рязане на тънки материали със свръхтънки линии. Базирани на нашите лазерни глави от серията 6W, лазерните глави от серията XT наследиха всички техни предимства: гъвкавост, компактни размери и високоскоростен драйвер. Микроскопичното петно на лъча позволява да се правят прецизни гравюри с много малки размери в най-различни материали, включително неръждаема стомана.

Керамични плочки
Операция	Скорост на подаване	DPI
Гравиране	2500/min	423

Гравиране на керамични плочки с ултрависока резолюция

Възможността 500 DPI позволява гравиране с невероятно качество върху материали като керамични плочки. По-високата плътност на мощността разкрива нови възможности за рязане и гравиране. Освен това процесите на рязане и гравиране са значително по-бързи в сравнение с лазерните глави без анаморфна оптика.

Въглероден дуплекс
Работа	Дебелина	Скорост на подаване	Поток на въздуха
Рязане	1 мм (0,0393")	500 mm / min	10-20 л/мин

Висококачествено детайлно гравиране и рязане на меки материали

Лазерните глави PLH3D-XT-50, благодарение на факта, че постигат широчина на петното под 50um, позволяват и внимателно рязане на материали за тънка равномерна линия на рязане. За сравнение, типичната човешка червена кръвна клетка е с размер 5-10um, а диаметърът на един човешки косъм е 50-20um.

Други приложения на PLH3D-XT-50 Галерия

Вграден драйвер за лазерен диод от Opt Lasers - сърцето на лазерната глава

Opt Lasers е и производител на драйвери за лазерни диоди. Благодарение на нашия опит в изграждането през годините създадохме много високоефективен драйвер с ниска консумация на енергия и ниско производство на топлина. Освен това това е най-бързият специализиран лазерен драйвер за гравиране, предлаган на пазара, който приема сигнали до 30 kHz. Използването на 6 W лазер за рязане и гравиране с висока скорост вече не е проблем при гравиране на малки детайли или извършване на завои с малък радиус, тъй като драйверът за гравиращ лазер е в състояние да прочете всички необходими сигнали.

Контролерите с ЦПУ са в състояние да изпращат модулиращи сигнали с голяма скорост, следователно 30 kHz не е проблем за тях. Ето защо високоскоростният драйвер е задължителен в такова устройство. Драйверът е в състояние да прочете 30 000 инструкции всяка секунда, което създава повишена прецизност и разделителна способност по отношение на управлението на мощността. Освен това максималният ток на драйвера е 6 А, така че използването му със стойност 3 - 4 А гарантира компенсиране и дълъг живот на драйвера.

Драйвер за лазерен диод с висока мощност и висока честота на тока

• Максимален капацитет на изходния ток: 5 A
• Типичен изходен ток: 3-3,5 А
• Входно напрежение 12-24 V
• Вграден микроконтролер за измерване на температурата и плавен старт
• Система за термична защита: 45 °C 1
• Плавен старт за диодна защита
• Защита от електростатичен разряд (ESD)
• Защита от обратно напрежение
• Защита от претоварване по ток
• Компактен размер и 90% ефективност
• Режим CW и режим на входно управление
• PWM/TTL и аналогови входове
• Широчина на честотната лента за модулация 0-30 kHz

Технически спецификации на продукта

Важна допълнителна информация:

• Не забравяйте, че това не е играчка.
• Лазерното лъчение е опасно, дори когато е разпръснато или отразено от каквато и да е повърхност.
• Винаги използвайте подходящ защитен лазерен филтър на вашата машина с ЦПУ, предназначена за 430 - 480 nm, за да избегнете отразеното лъчение.
• Никога не насочвайте лазерната глава към хора или животни.
• Не докосвайте лъча, той може да причини изгаряния или други наранявания.
• Не гледайте лъча или петното на лъча, докато материалът се реже.
• Лазерно лъчение - Избягвайте излагането на очите или кожата на пряко или разсеяно лъчение.
• Лазерен продукт от клас 4.

Ъпгрейд на обектива на uSpot спрямо XT-50: Усъвършенстването на лещата на uSpot, което вече е спряно от производство, е заменено от нашата лазерна глава XT-50, която е много по-напреднала в технологично отношение, отколкото беше подобрението на uSpot. Докато ъпгрейдът uSpot Lens Upgrade ви позволяваше да постигнете 125 DPI и 593 kW/cm² оптична плътност на мощността, XT-50 дава 564 DPI и оптична плътност на мощността от 2469 kW/cm².

Синята лазерна глава за рязане и гравиране PLH3D-XT-50 има два отделни елемента за управление.

Вход №1 за модулация приема 0-5 V или 0-10 V за аналогова модулация на мощността

Вход за модулация № 2 приема 0 - 3,3 V, 0 - 5 V, 0 - 10 V или 0 - 24 V за TTL/PWM, включва лазера, когато напрежението надвиши 1,8 V.

Важно: Не свързвайте едновременно вход 1 и вход 2 за модулация. Ако го направите, това може да доведе до неправилно функциониране на гравиращия лазер.

Важно: Гравиращият лазер PLH3D-XT-50 трябва да се захранва с висококачествено захранващо устройство, без да се свързва нищо друго. Моля, обърнете внимание: не се препоръчва свързването на лазерния гравьор към същото захранващо устройство като стъпков двигател или друго оборудване с висок импеданс. Това може да доведе до повреда на лазерния диод.

Важно: Когато гравирате върху лъскави повърхности/метали или боядисани метали, добра практика е да наклоните лазерната глава с 5-7 градуса. Това предотвратява отразяването на лазерния лъч обратно към лазерните диоди във вътрешността на лазерната глава.
