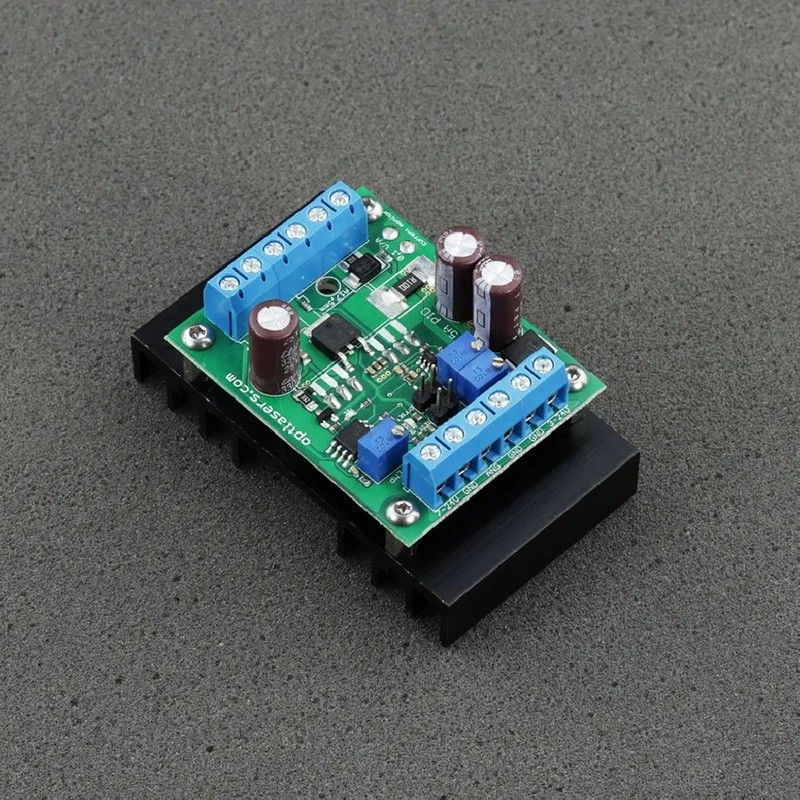

Sterownik diody laserowej LPLDD-10A-24V-PID-H

Informacje o sterowniku diod laserowych LPLDD-10A-24V-PID-H

LPLDD-10A-24V-PID-H to najnowsza wersja naszego profesjonalnego sterownika diod laserowych 10 A z wbudowanym cyfrowym regulatorem temperatury wykorzystującym algorytm PID. Zaprojektowany w kompaktowej obudowie, bezproblemowo integruje się z małymi urządzeniami, takimi jak kompaktowe projektory laserowe. Pomimo niewielkich rozmiarów sterownik jest w stanie współpracować z modułami Peltiera, takimi jak 12706, 12708, 07113 i wieloma innymi, które pobierają do 15 A prądu.

Linie diod laserowych o dowolnej długości fali mogą być zasilane napięciem od 3 V do 24 V. Wejście analogowe pozwala na modulację prądu płynącego przez diody laserowe z częstotliwością do 100 kHz. Sterownik jest wyposażony w wyjście monitora prądu, zapewniające wygodny punkt pomiarowy do monitorowania przepływu prądu przez diodę. Dwa potencjometry służą do regulacji maksymalnego prądu diody i prądu polaryzacji. Trzeci potencjometr odpowiada za ustawienie temperatury zadanej w zakresie od 0 do 40 stopni Celsjusza.

Dzięki zastosowaniu zworki testowej, sterownik można bez trudu aktywować bez zewnętrznego sygnału analogowego. Aby zwiększyć użyteczność, sterownik zawiera diody sygnalizacyjne (LED) do włączania diod, TEC i wskazań ostrzegawczych.

Zalecenia i wymagania

• Minimalne napięcie wejściowe diody powinno być wyższe lub równe 7 V, w innych sytuacjach jest ono określone wzorem:
  Vin = 0,4* I + Vd + 0,6 V
• Vin - napięcie wejściowe
• Vd - napięcie pracy diody
• I - prąd roboczy
• Należy zachować szczególną ostrożność, aby uniknąć zwarć między + (VCC) zasilania i -(GND) wejścia logicznego lub wejścia monitora, ponieważ może to nieodwracalnie uszkodzić cienkie ścieżki logiczne GND.
• Wejście modulacji może być wykorzystywane jako wejście TTL z poziomami logicznymi 0 V i 5 V lub jako wejście analogowe. Modulacja analogowa umożliwia regulację mocy wyjściowej za pomocą określonych poziomów napięcia (np. 2,5 V dla 50% mocy wyjściowej, 4 V dla 80% mocy wyjściowej itp.) Wejście to może być również używane jako wejście PWM. Jedynym wymaganiem jest, aby częstotliwość bazowa sygnału PWM mieściła się w zakresie 5-20 kHz.
• Zalecamy stosowanie kabli zasilających o przekroju co najmniej 0,5 mm2.
• Część TEC powinna być podłączona do napięcia w zakresie 7,5 V - 24 V, nawet jeśli nie jest używana. Moduł Peltiera może działać tylko w trybie chłodzenia.
• W zależności od używanej diody laserowej i zasilacza może być wymagany dodatkowy wentylator, aby zapewnić prawidłowe chłodzenie tranzystorów MOSFET. Nadmierne ciepło może uszkodzić tranzystory MOSFET, a diody laserowe mogą ulec spaleniu.

Ochrona

Obwód zasilania diody laserowej jest zabezpieczony przed odwróconą polaryzacją za pomocą wysokoprądowej diody Schottky'ego o niskim napięciu przewodzenia, chroniąc diodę laserową przed nieprawidłowymi połączeniami napięciowymi, jednocześnie minimalizując straty ciepła.

Aby zabezpieczyć wejście analogowe, zastosowano diodę Zenera 5V1, która obsługuje napięcia przekraczające 5 V. Należy jednak unikać stosowania wyższych napięć na tym wejściu.

Mikrokontroler zapewnia prawidłowe działanie całego systemu. Podczas uruchamiania sprawdza on połączenie z termistorem. Jeśli termistor nie zostanie wykryty, miga dioda LED WARNING, ale sterownik kontynuuje pracę. W przypadku utraty połączenia z termistorem podczas normalnej pracy, mikrokontroler wyłącza obwód zasilania diody laserowej, zapobiega dalszemu ładowaniu, wyłącza diodę LED DIODE i włącza diodę LED WARNING. Linia TEC jest również wyłączana. Te same działania są podejmowane, gdy temperatura termistora przekroczy 50 stopni Celsjusza.

Sterownik lasera posiada funkcję łagodnego rozruchu przez 2 s, zaprojektowaną w celu ochrony diod laserowych przed szkodliwymi efektami włączenia.
