Zestaw do rozbudowy laseraRatRig PLH3D-XT8
Specyfikacja: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾")
Najlepszy do: Ultra szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Zawiera: Głowica laserowa, dysza powietrzna, adapter CNC Pro, laserowe okulary ochronne, osłona wiązki, mocowanie i inne.
|
|
|
LaserDock PRO - Magnetyczna stacja dokująca z lasera na CNC |
|
|
|
LaserDock PRO - Tylko część boczna lasera |
|
|
|
LaserDock PRO - Tylko część boczna CNC |
|
|
|
Niebieskie Okno Ochronne Lasera |
|
|
|
|
|
|
|
|
|
|
|
Zestaw naklejek laserowych CNC |
Specyfikacja: Moc optyczna 45W, plamka HD 125DPI 180um, maksymalna grubość cięcia drewna 20mm (¾" )
Najlepsza do: Ultra szybkie cięcie i grawerowanie w technologii CO2, cięcie grubych materiałów
Zapewnia komunikację między maszynami CNC a głowicami laserowymi.
Zapewnia dodatkową warstwę bezpieczeństwa dla użytkowników i głowic laserowych.
Do zasilania głowic laserowych serii PLH3D za pośrednictwem adaptera PLH3D-CNC Adapter Pro.
Zapewnia niezawodne wyjście 24V 8A.
Dostarczany z wtyczką zgodną ze standardami używanymi w kraju docelowym.
✔ Okulary ochronne do laserów o gęstości optycznej OD 7+ w zakresie 190–540 nm.
✔ Zmniejszają ryzyko przenikania światła odbitego do oczu użytkownika podczas pracy z laserem.
Aluminiowy uchwyt do montażu głowicy laserowej PLH3D-XT8 lub LaserDock Pro na maszynach CNC RatRig.
Zawiera zestaw śrub.
Kabel do podłączenia głowic laserowych serii PLH3D lub LaserDock Pro do PLH3D-CNC Adapter Pro.
Przesyła sygnały zasilania i sterowania do głowicy lasera.
Zmniejsza odbicie światła od obrabianego materiału i zapewnia optymalne chłodzenie głowicy lasera.
Możliwość montażu na wysokociśnieniowej dyszy wspomagającej.
Zapewnia połączenie między adapterem PLH3D-CNC a kontrolerem opartym na PWM.
Kompaktowe narzędzie do łatwej i szybkiej regulacji odległości ogniskowej w grawerkach laserowych serii PLH3D.
Zestaw naklejek laserowych CNC.
Dołączony do każdego zestawu laserowego Opt Lasers.
Chcesz rozbudować swoją maszynę CNC o funkcje laserowe? Nasze hiperwydajne głowice laserowe XT8 do cięcia i grawerowania CNC są najlepszym rozwiązaniem. Stworzone przez wiodącego w branży producenta i twórcę koncepcji głowic laserowych, nasze imponujące głowice laserowe XT8 zapewniają niezrównaną wydajność.
Głowica laserowa PLH3D-XT8 wykorzystuje opatentowaną przez Opt Lasers technologię wielu diod laserowych, która zapewnia jej najnowocześniejsze możliwości. To innowacyjne podejście zapewnia niezrównaną wydajność i precyzję, wyznaczając nowy standard w obróbce laserowej.

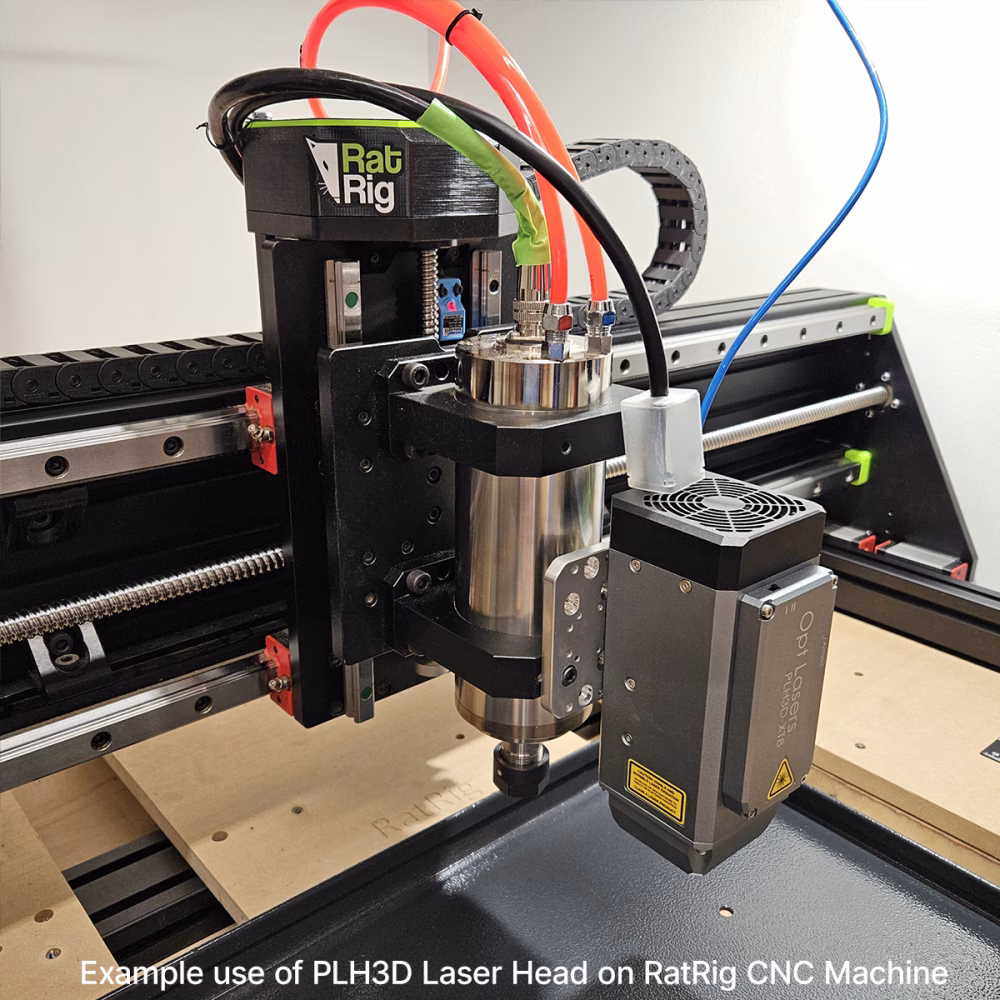

Ten kompleksowy zestaw RatRig Stronghold & LEAD zawiera wszystkie niezbędne elementy, takie jak laserowe okulary ochronne, osłonę wiązki OptiShield, adapter PLH3D-CNC Pro oraz aluminiowe mocowanie ułatwiające integrację z maszynami CNC RatRig Stronghold & LEAD. Ponadto zestaw jest wyposażony w kabel sygnałowy RatRig Stronghold & LEAD, przewody sygnałowe i zasilacz, zapewniając kompatybilność ze sterownikiem RatRig Stronghold & LEAD CNC.
Zaufaj najlepszym - ten zestaw to kompleksowy pakiet Plug&Play, zapewniający najwyższą wydajność i bezproblemową konfigurację maszyny, od nas, Opt Lasers.
Kliknij, aby zobaczyć XT8 w akcji!
Laser PLH3D-XT8 45W - funkcje i demonstracja wydajności
Wysokowydajna głowica laserowa o mocy 45 W z głębokim ogniskowaniem minimalizuje potrzebę ponownego ogniskowania i umożliwia szybkie, jednoprzebiegowe cięcie. Kompatybilna z szeroką gamą materiałów, zapewnia wyraźne szczegóły z rozmiarem plamki poniżej 200 µm. Dwa tryby zasilania umożliwiają precyzyjne grawerowanie w skali szarości lub cięcie z pełną mocą. Zintegrowane wspomaganie powietrzem, miedziane rurki cieplne, szybki sterownik, diody LED stanu i solidna, w pełni metalowa obudowa zapewniają stabilną i niezawodną pracę.
Zestawy Plug & Play - instalacja w kilka minut
Zwięzły przewodnik po okablowaniu i konfiguracji lasera PLH3D na popularnych routerach, takich jak X-Carve i Shapeoko. Obejmuje ustawienia pierwszego uruchomienia i wskazówki dotyczące czystych cięć i grawerowania. Pokazuje szeroką kompatybilność z wieloma platformami CNC. Idealny jako szybki start przed własną instalacją.
PLH3D-CNC Adapter PRO - Najlepsze rozwiązanie sterowania dla konfiguracji lasera CNC
Upraszcza okablowanie i sterowanie dzięki konwersji sygnału, konfiguracji z przewodnikiem OLED i gotowym ustawieniom CNC. Diagnostyka w czasie rzeczywistym oraz warstwowe zabezpieczenia (klucz, kontrola sygnału, automatyczne rozbrojenie) chronią użytkowników i sprzęt. Współpracuje ze wszystkimi głowicami laserowymi PLH3D. Wytrzymała anodyzowana obudowa sprosta wymaganiom warsztatowym.
LaserDock PRO: Łatwe mocowanie głowic laserowych CNC
Magnetyczna precyzja i zintegrowane zasilanie powietrzem pozwalają w kilka sekund włączyć lub wyłączyć laser. Automatyczne odłączanie chroni przed uderzeniami w osi Z, a pozłacane sworznie sprężynowe i blokada pozycji zapewniają powtarzalne wyrównanie. Kompatybilny ze wszystkimi obecnymi i przyszłymi głowicami, jest to schludny, przyszłościowy uchwyt. Anodowane na twardo aluminium zapewnia trwałość w warunkach warsztatowych.
Opcjonalne akcesorium - dodaj je z listy na górze tej strony.
To najpopularniejsze materiały do cięcia i grawerowania laserowego przy użyciu PLH3D-XT8.
Pełną tabelę z wynikami testów prędkości i mocy dla wielu innych materiałów znajdziesz poniżej tej sekcji.
Drewno
Sklejka
Skóra
Pianka
Guma
Korek
Aluminium anodowane (grawerowanie)
Płytki ceramiczne (grawerowanie)
Akryl
Kamień (grawerowanie)
Papier i tektura
Tkaniny
Metale (grawerowanie)
Materiały specjalne
i wiele innych...
| Materiał | Rodzaj operacji | Grubość | Prędkość | Moc lasera | Liczba przejść |
|---|---|---|---|---|---|
| Drewno | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Sklejka | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Cięcie | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Cięcie | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Cięcie | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Płyta pilśniowa wysokiej gęstości (HDF) | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Płyta pilśniowa średniej gęstości (MDF) | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Drewno sosnowe | Grawerowanie | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cięcie | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Skóra świńska top-grain garbowana roślinnie | Grawerowanie | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cięcie | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Twarda skóra bydlęca full-grain garbowana roślinnie | Grawerowanie | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Grawerowanie | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cięcie | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| Skóra syntetyczna PU (poliuretan) | Cięcie | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Marmur biały | Grawerowanie (głębokie) | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Łupek | Grawerowanie | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Akryl czarny | Cięcie | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Cięcie | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Akryl pomarańczowy przezroczysty | Grawerowanie | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Akryl czerwony | Cięcie | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Akryl zielony | Cięcie | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Bawełna | Grawerowanie | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Dżins | Cięcie | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Nylon wzmocniony o wysokiej gęstości | Cięcie | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Poliester biały | Cięcie | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Poliester biały wysokiej gęstości | Cięcie | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Cięcie | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Cięcie | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Filc | Cięcie | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Pianka polimerowa | Cięcie | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Cięcie | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| Pianka EVA | Cięcie | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Cięcie | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Pianka poliuretanowa (PU) | Cięcie | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Włókno węglowe | Cięcie | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Włókno szklane | Cięcie | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Stal nierdzewna | Grawerowanie (głębokie) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Grawerowanie (głębokie) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Znakowanie | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Stal narzędziowa | Grawerowanie (głębokie) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Grawerowanie (głębokie) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Znakowanie | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Niezrównana Głębokość Ostrości: Dzięki wyjątkowej głębokości ostrości i wydłużonemu pasmu wiązki, XT8 eliminuje konieczność ciągłych regulacji oraz umożliwia cięcie jednoprzejściowe, przyspieszając proces pracy.
Precyzja w Działaniu: Wielkość plamki laserowej PLH3D-XT8 poniżej 200 µm pozwala na uzyskanie dokładnych detali do prac artystycznych oraz łatwe cięcie materiałów takich jak drewno o grubości 15 mm.
Grawerowanie w Skali Szarości i Cięcie Pełną Mocą: Przełączaj między dwoma trybami: 50% mocy dla precyzyjnego grawerowania lub cięcia wysoką prędkością z 100% mocy, szybko dostosowując się do różnych materiałów i zastosowań.
Zintegrowana Dysza z Podmuchem Powietrza: Zwiększ efektywność cięcia dzięki zintegrowanej dyszy. Uzyskaj do sześciu razy wyższe prędkości cięcia oraz zmniejsz uszkodzenia materiału spowodowane wysoką temperaturą.
Miedziany Heatpipe Chłodzący: Nasza zaawansowana technologia chłodzenia zapewnia optymalną wydajność chłodzenia oraz długą żywotność poprzez efektywne odprowadzanie ciepła do dodatkowego radiatora.
Bezpieczeństwo Operacyjne: Bądź na bieżąco dzięki diodzie sygnalizacyjnej LED, informującej o uzbrojeniu lasera oraz alarmującej o przegrzaniu, co zwiększa bezpieczeństwo i zapewnia kontrolę temperatury.
Super Szybki Wbudowany Sterownik: Doświadcz niezrównanej wydajności dzięki naszemu zintegrowanemu sterownikowi, zapewniając precyzyjne grawerowanie i niezawodne rezultaty. Bliskość diod laserowych do sterownika umożliwia modulację prądu o wysokiej częstotliwości.
Obudowa z Pełnego Metalu: Obudowa lasera w całości wykonana jest z trwałego metalu, zapewniając solidną ochronę i wydłużoną żywotność urządzenia.
Oszczędź 10%, dodając LightBurn do zestawu XF+, XT-50 lub XT8.
Kupując razem z naszymi zestawami Plug&Play, LightBurn jest dostępny w ekskluzyjnej, obniżonej cenie — od pierwszego dnia zaczynasz z najlepszymi narzędziami i najlepszym stosunkiem jakości do ceny. Powszechnie ceniony przez użytkowników laserów na całym świecie, LightBurn jest najpopularniejszym wyborem społeczności, z tysiącami sprzedanych licencji.
Oprogramowanie LightBurn jest dostępne jako opcjonalne akcesorium do naszych zestawów lub głowic laserowych i jest kompatybilne ze wszystkimi modułami cięcia i grawerowania Opt Lasers — w tym XT8, XT-50 oraz XF+. Usprawnia przepływ pracy i zapewnia precyzyjną kontrolę, aby osiągnąć optymalne rezultaty cięcia i grawerowania. Możesz dodać je z sekcji Accessories u góry strony.
Wskazówka dotycząca kompatybilności: Zgodność LightBurn zależy od kontrolera ruchu/firmware Twojej maszyny (a nie od samego modułu laserowego). Działa z większością dostępnych sterowników CNC i zawiera niestandardowy postprocesor G-Code. Przed zakupem upewnij się jednak, że Twój kontroler jest wspierany.
Niezależnie od tego, czy pracujesz z drewnem, tworzywami, skórą czy pianką, połączenie LightBurn z hardware’em Opt Lasers gwarantuje niezawodne, wydajne i wysokiej jakości wyniki.
Nicky Norton jest twórcą metody Nortona — szeroko stosowanego workflow głównie do grawerowania laserowego na płytkach ceramicznych (Norton White Tile). Zainspirowała ona również prace w drewnie i stali nierdzewnej. Jego projekty szeroko krążą po facebookowych grupach majsterkowiczów, regularnie zdobywając uznanie i pomagając nowicjuszom poprawiać rezultaty.
"(... ) Potem zobaczyłem kilka postów z fantastycznymi grawerunkami wykonywanymi przy użyciu Opt Lasers PL3D-XT-50 6 watt. Skontaktowałem się z Opt Lasers i w krótkim czasie miałem jeden u siebie. Już przy rozpakowywaniu zorientowałem się, że to precyzyjny moduł najwyższej jakości. Początkowe „choroby wieku dziecięcego” przy podłączaniu do mojej maszyny szybko ustąpiły dzięki fantastycznemu wsparciu Opt Lasers — przez wiadomości, e-maile i rozmowy na Zoomie. Precyzja i dokładność tego lasera z wiązką 30 × 50 mikrometrów (niesamowicie wysoka fluencja) szybko okazały się bezkonkurencyjne pod względem jakości grawerunków, jakie byłem w stanie uzyskać.
Współpraca z produktami Opt Lasers i zespołem wsparcia była bardzo pozytywnym doświadczeniem i na nowo rozbudziła moją pasję do grawerowania diodowego."
Kris Crawford to kanadyjski maker i twórca treści stojący za Further North Fabrication, który dzieli się projektami z zakresu obróbki drewna i metalu na YouTube i Instagramie. Od 2021 roku używa Opt Lasers, aby dodawać misterną detalikę do prezentów dla klientów i projektów osobistych — to wiarygodny głos zachęcający innych do odkrywania laserowej obróbki CNC.
"(... ) Integracja lasera z moim zmodyfikowanym X-Carve CNC była bezproblemowa i od tego czasu znacząco podniosła możliwości mojego stanowiska. Precyzja i wszechstronność modułu Opt Lasers były przełomem w moich projektach DIY, pozwalając tworzyć skomplikowane wzory i dodawać szczegółowe grawerunki na różnych materiałach. Niezależnie od tego, czy pracuję w drewnie, akrylu czy metalu — laser za każdym razem daje znakomite rezultaty."
April Wilkerson to majsterkowiczka z Teksasu, stolarz i metalowiec — znana na YouTube jako @AprilWilkerson — z ponad 1,5 mln subskrybentów. Od YouTube po telewizję, jej instrukcje krok po kroku wspierają twórców na całym świecie — teraz także z projektami laserowymi.
"(... ) Montaż i obsługa okazały się zaskakująco płynne i proste — naprawdę plug & play. Ponieważ był to mój pierwszy laser, potrzebowałam porad na początku i ekipa Opt była fantastyczna: responsywna, kompetentna i zawsze gotowa poświęcić czas, by szczegółowo odpowiedzieć na moje pytania. Odpowiedzieli nawet na pytania, których nie wiedziałam, że powinnam zadać!"
Jim Neeb to emerytowany inżynier i stolarz z 45-letnim stażem, który wspiera Opt Lasers od początku poprzez swój kanał YouTube @JNWoodworks oraz naszą oficjalną grupę użytkowników. Znany z klarownych, praktycznych porad i dopracowanych demonstracji, pomaga makerom opanować techniki laserowe. Jest również oficjalnym testerem współpracującym z Avid CNC.
"(... ) Opt Lasers to JEDYNA firma produkująca lasery diodowe, którą polecam, ponieważ tak naprawdę nie ma innych firm z produktami choćby zbliżonymi poziomem jakości i obsługi klienta. Mówię to z pełnym przekonaniem — zarówno na podstawie własnych doświadczeń, jak i opinii, które dostaję od widzów mojego kanału YouTube z całego świata."
| PLH3D-XT8 | |
|---|---|
| Maksymalna moc optyczna | 45 W |
| Wymiary głowicy laserowej (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Masa głowicy laserowej, typ. | 1050g (2.31 lb.) Z LaserDock: 1230g (2.71 lb.) |
| Wydajność wentylatora | 92 m3/h (53 CFM) |
| Poziom hałasu wentylatora | 58 dBA |
| Rozstaw otworów montażowych | 5x 4 otwory, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ otworów montażowych | M3 x 0.5 x 3 mm |
| Maks. temperatura otoczenia | 40°C (104°F) |
| Wejście modulacji | PWM/TTL, 0 – 24 V |
| Zalecana częstotliwość bazowa PWM | 1 – 5 kHz |
| Maks. pasmo modulacji | 30 kHz |
| Impedancja wejścia modulacji | >1 kΩ |
| Napięcie zasilacza | 24 V |
| Minimalny prąd zasilacza 24 V | 8 A |
| Maksymalny pobór mocy | 170 W |
PLH3D-XT8 jest kompatybilny z większością maszyn CNC, w tym popularnych marek, takich jak X-Carve, Shapeoko, Stepcraft. Można go zamocować przy użyciu dołączonego uniwersalnego uchwytu lub LaserDock. Zgodność ze sterownikiem CNC jest zapewniona dzięki PLH3D-CNC Adapter Pro, który obsługuje wejścia PWM, TTL oraz analogowe (0–3 V, 0–5 V lub 0–24 V).
XT8 pozwala ciąć lub grawerować drewno, sklejkę, MDF, skórę, gumę, tekstylia, pianki, akryle i wiele innych. Umożliwia także grawerowanie metali powlekanych oraz niektórych metali niepowlekanych (z korektą kąta). Moc optyczna ~45 W pozwala na cięcie w jednym przebiegu cieńszych materiałów oraz wieloprzebiegowe cięcie grubszych.
Wstępna instalacja zajmuje ~30 minut. Z magnetycznym systemem LaserDock PRO codzienne podłączanie/odłączanie trwa sekundy. Wszystkie złącza są typu Plug&Play i znajdują się w zestawie.
W zestawie znajduje się Przyrząd Referencyjny Wysokości do szybkiego, ręcznego ustawiania ostrości. Umieść go na materiale i ustaw laser na nominalną odległość roboczą 21 mm. Do cięcia dopasuj ustawienie w zależności od grubości materiału.
XT8 łączy się poprzez PLH3D-CNC Adapter Pro, który obsługuje TTL, PWM oraz wejścia analogowe. Zasilacz 24 V i wszystkie przewody są dołączone.
Tak — XT8 ma wbudowaną, regulowaną dyszę High-Pressure Air Assist, która zwiększa prędkość/jakość cięcia, usuwając urobek i chłodząc strefę cięcia. Współpracuje z typowymi małymi kompresorami (zalecany rzeczywisty przepływ ~10–15 l/min dla większości materiałów).
XT8 ma zabezpieczenie przed przegrzaniem i powinien być używany z okularami ochronnymi z certyfikacją CE (OD7+ dla 190–540 nm). Automatycznie wyłącza się przy 58 °C i wznawia pracę przy 50 °C. Zawsze przestrzegaj norm bezpieczeństwa laserowego (np. ANSI Z136.1).
Typowa żywotność pracy wynosi 20 000–30 000 godzin. W przypadku awarii diody urządzenie często można naprawić poprzez jej wymianę. Dla maksymalnej trwałości regularnie czyść optykę i zapewnij właściwy przepływ powietrza.
Tak, ale należy pochylić przedmiot obrabiany (lub laser) o ~7°, aby odbicie nie wracało do diod. Przy obróbce metali ogólnie wprowadź niewielkie pochylenie i ustaw wiązkę tak, by była skierowana z dala od operatora. Zawsze używaj okularów OD7+.
Użyj dowolnego CAM generującego G-code: LightBurn (zalecany), Vectric, Fusion 360 lub narzędzi bezpłatnych, takich jak LaserGRBL. LightBurn zapewnia zaawansowane sterowanie, grawerowanie obrazów i łatwą konfigurację z naszymi presetami.
Grawerowanie: Ustaw nominalną odległość roboczą na 21 mm przy użyciu Przyrządu Referencyjnego Wysokości, aby szybko i powtarzalnie ustawić ostrość.
Cięcie (cienkie 1–6 mm): Ustaw tak, aby najmniejsza plamka była w okolicy połowy grubości materiału (zacznij od 21 mm, następnie obniż o połowę grubości).
Cięcie (grube >6 mm): Tnij warstwowo, delikatnie obniżając głowicę po każdym przebiegu; unikaj kontaktu dyszy z materiałem. Niektóre materiały (np. sklejka brzozowa, MDF, pianka PU, sosna) można ciąć grubo w jednym przebiegu z dyszą blisko powierzchni (bez dotyku).
Tryb „I” (50%): zakres ~0–20 W do szczegółowego grawerowania w skali szarości i precyzyjnego cieniowania.
Tryb „II” (100%): pełna moc do szybkiego grawerowania czarno-białego i wydajnego cięcia, także materiałów grubych.
XT8 akceptuje sterowanie PWM/TTL/Analog: 0–3 V, 0–5 V oraz 0–24 V na wejściu Mod Input #2 (PWM). Używaj bazowej częstotliwości PWM 1–5 kHz (wyższe częstotliwości mogą dawać gładszą skalę szarości). Poziom logicznej „1” to ≥3 V; „0” ≤0,8 V. Nie podłączaj sygnałów jednocześnie do wejścia analogowego i PWM (wspólna masa).
Zalecany rzeczywisty przepływ kompresora: 10–12 l/min z zbiornikiem ≥50 L dla komfortowej pracy. Wielu użytkowników używa mniejszych jednostek (np. 5 L), jednak rezultaty mogą się różnić. Zastosuj filtr i separator oleju; w wilgotnym klimacie dodaj osuszacz powietrza, aby uniknąć kropli wody.
Ustawienia przepływu: cięcie ~5–15 l/min; grawerowanie ~1–5 l/min. Unikaj przekraczania ~15–20 l/min, gdyż może to obniżyć prędkość cięcia. Zdecydowanie zalecany jest przepływomierz.
Zabezpiecz tylny uchwyt przewodu, a następnie pewnie podłącz kabel do XT8. Przy połączeniu bezpośrednim podłącz drugi koniec do Adaptera PRO. Z LaserDock PRO zamontuj część „Laser-Side” czterema śrubami M4 w osi wrzeciona, a następnie podłącz krótki przewód i wąż powietrza.
Radiator: Regularnie przedmuchuj radiator sprężonym powietrzem (zwłaszcza po pracach generujących dym). Unikaj nadmiernego rozpędzania wentylatora. W celu dokładniejszego czyszczenia zdejmij przednią pokrywę ~co 100 godzin.
Optoelektronika/okno ochronne: Sprawdzaj okno ochronne przed każdym użyciem i czyść ~co 100 godzin. Wymień okno ochronne, jeśli jest uszkodzone (część zamienna dostępna). Główną soczewkę również czyść ~co 100 godzin.
Środki czyszczące: Używaj wyłącznie 99,9% bezwodnego IPA i odpowiednich materiałów niepylących. Unikaj „rubbing alcohol” (~70% IPA + woda) oraz typowych ściereczek do okularów/mikroskopów (mogą pozostawiać osady). Stosuj tylko taki nacisk, jaki jest niezbędny do usunięcia zanieczyszczeń, aby nie uszkodzić powłok.
