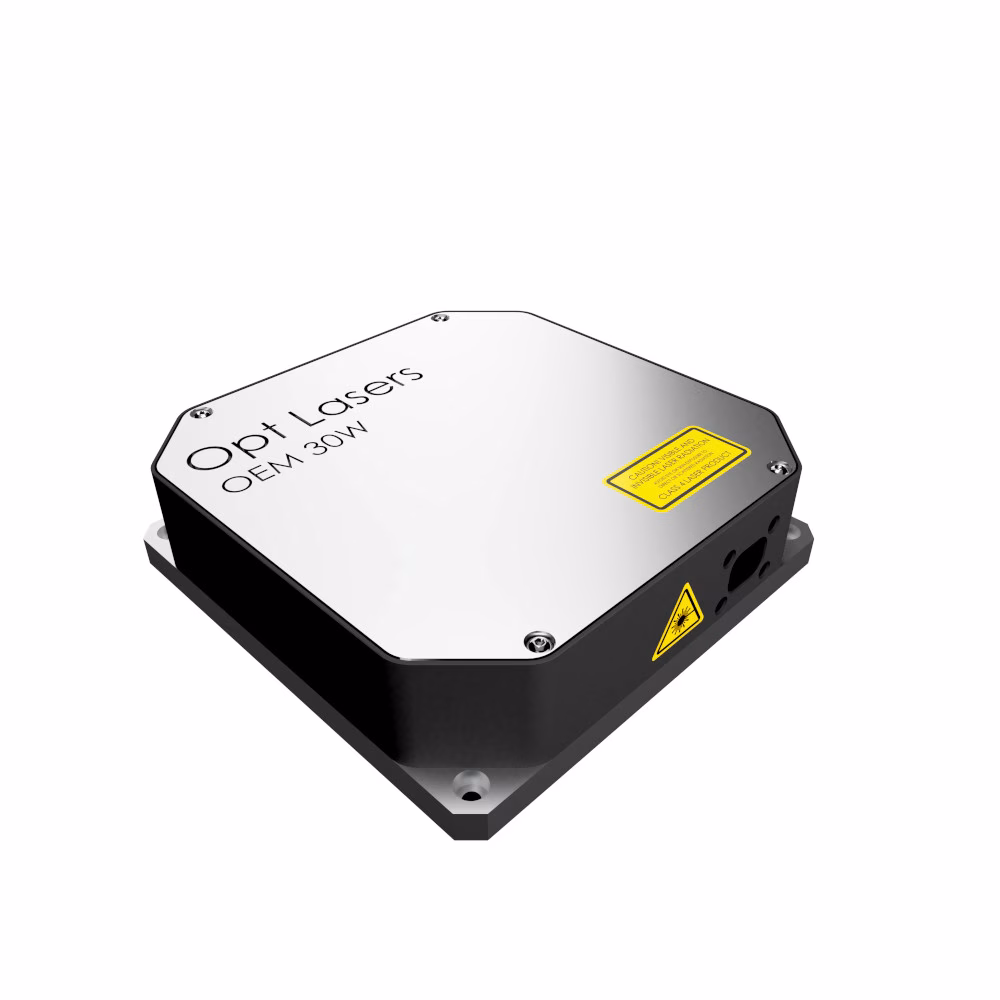

High-Power 30W Blue Galvo Laser Module
Deze high-power blauwe module werkt op een golflengte van 450nm en biedt uitstekende prestaties en veelzijdigheid. Met het compacte ontwerp integreert hij moeiteloos in uw scansysteem, waardoor ruimte en efficiëntie worden geoptimaliseerd. Deze geavanceerde module levert nauwkeurige laserregeling en superieure resultaten, ontwikkeld om te voldoen aan de eisen van diverse toepassingen.
Beschikbaar op bestelling op aanvraag
Productbeschrijving
Overzicht
De High-Power 30W Blue Laser Module is ontwikkeld voor toepassingen zoals laserbewerking van planten, gewassen en onkruid, hogesnelheids lasergraveren en markeren, voedselcodering en markeren, en vele andere.
Deze lasermodule is opgebouwd uit 6 high-power blauwe GaN halfgeleider laserdiodes. Alle laserdiodes worden ruimtelijk gecombineerd tot één unidirectionele laserstraal, die kan worden gefocusseerd tot een enkel punt. Alle optische componenten worden uiterst nauwkeurig en precies uitgelijnd in ons laboratorium met gespecialiseerde apparatuur en gereedschappen.
Bij Opt Lasers kunnen wij op maat gemaakte oplossingen ontwerpen voor uw toepassing, neem gerust contact met ons op.
Lees meer over Galvo Lasersystemen
Producteigenschappen
- Hoge optische vermogens
- Gecollimeerde laserstraal
- Geïntegreerde laserdiode driver
- Compact ontwerp
- Lange levensduur
- Hogesnelheidsmodulatie
Toepassingen
- Materiaabewerking
- Voedselverwerking/-codering/-markering
- Laser solderen en lassen
- Laser poeders sinteren
- Laserbewerking van planten, gewassen en onkruid
- Automobielindustrie
Bundelspotprofiel
De bundelspot van de High-Power 30W Blue OEM Laser Module is enkelmodig in de snelle as (verticale as) en multimodaal in de langzame as (horizontale as).
Meetvoorwaarden:
- Laserbundel gefocusseerd met 150mm focuslens;
- Beam Profiler gepositioneerd in het brandvlak;
- Brandvlak gedefinieerd als de kleinste bundelgrootte in de snelle as;
- Laser bedreven in QCW, 100Hz 1ms puls
De High-Power 30W OEM Laser Module is opgebouwd uit meerdere laserdiodes, waarvan elk een licht afwijkend spectrum uitzendt. Hierdoor is het emissiespectrum van de module relatief breed. Voor toepassingen waarbij een nauwer spectrum vereist is, kunnen de laserdiodes vooraf op golflengte worden getest. Deze nauwkeurige selectie zorgt ervoor dat, wanneer de laserdiodes in de module worden gecombineerd, hun individuele spectrums op elkaar worden afgestemd en een uniform spectrum vormen.
Typisch spectrum
Specificaties
| Min. | Typ. | Max. | |
| Centrale golflengte [nm] | 440 | 450 | 460 |
| Optisch vermogen [nm] | 27 | 30 | 33 |
| Typ. bundelgrootte [mm, @ 1/e2]1 | 7.0 x 6 | 7.5 x 7 | 8 x 8 |
| Typ. volle hoek bundeldivergentie [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarisatiestatus | TE | ||
| Vermogensstabiliteit over 2u, %, met 10 min. opwarming | - | < ±1 | - |
| Levensduur | 15 000 u | - | - |
| Modulatie-ingang [Analoog] | 0 - 5 V | 0 - 7,5 V | |
| -3 dB bandbreedte modulatie [kHz]2 | 600 | - | - |
| Softstarttijd [ms] | - | 2000 | - |
| Opkomtijd [ns] | - | 300 | 600 |
| Valtijd [ns] | - | 300 | 600 |
| Koelmethode | Passief | ||
| Bedrijfstemperatuur [°C] | 10 - 40 | ||
| Oververhittingsbeveiliging | Ja | ||
| Afgevoerd vermogen [W, onderzijde] | <80 | ||
| Maximaal stroomverbruik [W] | 120 | ||
| Module-afmetingen (L x B x H) [mm] | 260 x 222 x 85 | ||
| Modulegewicht [kg] | <0.8kg | ||
1 Verticaal x Horizontaal.
