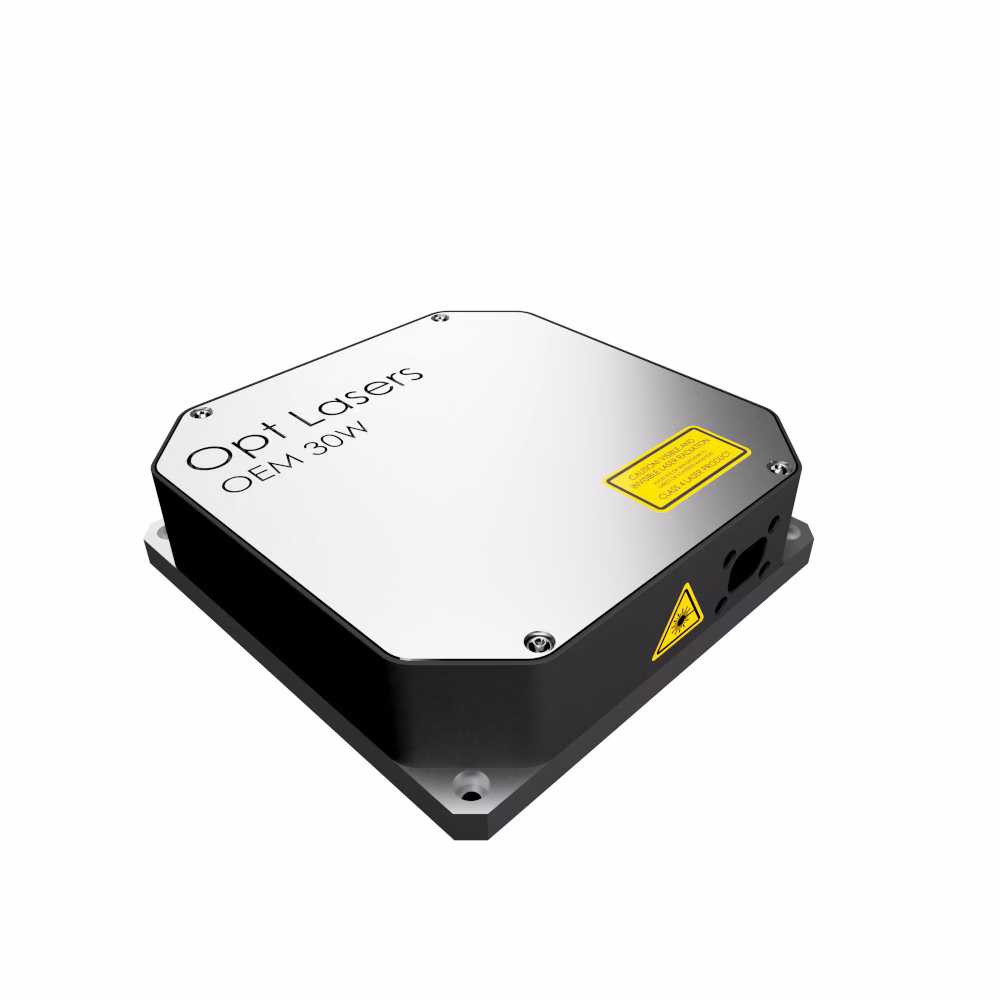

Tehokas 30W Sininen Galvo-lasermoduuli
Tämä tehokas sininen moduuli toimii 450 nm aallonpituudella tarjoten erinomaista suorituskykyä ja monipuolisuutta. Kompaktin rakenteensa ansiosta se integroituu saumattomasti skannausjärjestelmään, optimoiden tilankäytön ja tehokkuuden. Tämä huippuluokan moduuli tarjoaa tarkan laserohtamisen ja ylivoimaiset tulokset, suunniteltu vastaamaan monipuolisten sovellusten vaatimuksiin.
Saatavilla tilauksesta pyynnöstä
Tuotteen kuvaus
Yleiskatsaus
Tehokas 30W sininen lasermoduuli on suunniteltu sovelluksiin kuten kasvien, viljelykasvien sekä rikkaruohojen laserkäsittelyyn, korkeanopeuksiseen laserkaiverrukseen ja -merkintään, elintarvikkeiden merkintään sekä moniin muihin käyttökohteisiin.
Tämä lasermoduuli koostuu kuudesta tehokkaasta sinisestä GaN-puolijohdelaser-diodista. Kaikki laserdiodit yhdistetään tilallisesti yhdeksi, yhdensuuntaiseksi laser-säteeksi, joka voidaan tarkentaa yhteen pisteeseen. Kaikki optiset komponentit kohdistetaan laboratoriossamme erittäin tarkasti erikoislaitteilla ja -työkaluilla.
Opt Lasersilla pystymme toteuttamaan sovellukseesi räätälöityjä ratkaisuja, ota rohkeasti yhteyttä.
Lisätietoja Galvo-laserojärjestelmistä
Tuotteen ominaisuudet
- Korkea optinen teho
- Kollimoitu lasersäde
- Integroitu laserdiodiohjain
- Kompakti rakenne
- Pitkä käyttöikä
- Nopea modulaatio
Käyttökohteet
- Materiaalinkäsittely
- Elintarvikkeiden prosessointi/merkintä/kaiverrus
- Laserjuotto ja hitsaus
- Lasersintraus jauheilla
- Kasvien, viljelykasvien ja rikkaruohojen laserkäsittely
- Ajoneuvoteollisuus
Säteen pistemäinen profiili
Tehokkaan 30W sinisen OEM-lasermoduulin lasersäde on yksitilainen nopealla akselilla (pystyakseli) ja monitilainen hitaalla akselilla (vaaka-akseli).
Mittausedellytykset:
- Laser säde tarkennettu 150 mm tarkennuslinssillä;
- Sädeprofiilinmittauslaite sijoitettu polttopintaan;
- Polttopinta määritelty nopean akselin pienimpänä sädekokona;
- Lasermoduuli toimi epäjatkuvatoimisessa tilassa, 100 Hz, 1 ms pulssi
Tehokas 30W OEM-lasermoduuli on rakennettu useilla laserdioideilla, joista jokainen tuottaa hieman eri aallonpituuden. Tämä johtaa suhteellisen leveään lähetysspektriin. Sovelluksille, jotka vaativat kapeamman spektrin, voidaan laser-diodit mitata aallonpituuden suhteen ennen kokoonpanoa. Tämä huolellinen testaus varmistaa, että yksittäisten diodien spektrit yhdistyvät moduulissa mahdollisimman yhtenäiseksi spektriksi.
Tyypillinen spektri
Tekniset tiedot
| Min. | Typ. | Max. | |
| Keskiaallonpituus [nm] | 440 | 450 | 460 |
| Optinen teho [nm] | 27 | 30 | 33 |
| Tyyp. sädekoko [mm, @ 1/e2]1 | 7.0 x 6 | 7.5 x 7 | 8 x 8 |
| Tyyp. täydellinen säteilykulma [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarisaatiotila | TE | ||
| Tehon vakaus 2 h, %, 10 min. esilämmityksellä | - | < ±1 | - |
| Käyttöikä | 15 000 h | - | - |
| Modulaatiosyöte [Analoginen] | 0 - 5 V | 0 - 7.5 V | |
| -3 dB kaistanleveys [kHz]2 | 600 | - | - |
| Pehmeän käynnistyksen aika [ms] | - | 2000 | - |
| Nousuaika [ns] | - | 300 | 600 |
| Laskuaika [ns] | - | 300 | 600 |
| Jäähdytystapa | Passiivinen | ||
| Käyttölämpötila [°C] | 10 - 40 | ||
| Ylikuumenemissuoja | Kyllä | ||
| Häviöteho [W, pohjapinta] | <80 | ||
| Suurin tehonkulutus [W] | 120 | ||
| Moduulin mitat (P x L x K) [mm] | 260 x 222 x 85 | ||
| Moduulin paino [kg] | <0,8 kg | ||
1 Pysty x Vaaka.
