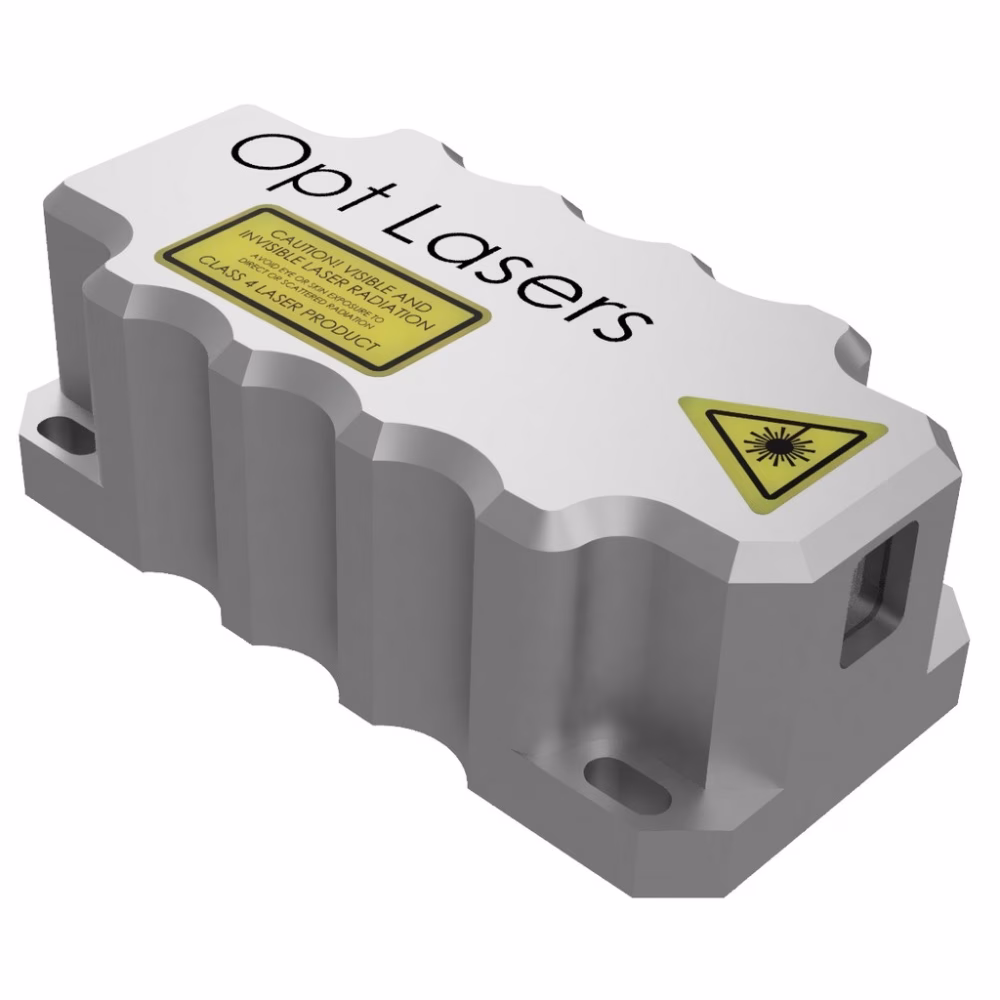

3000mW 405nm フリースペース レーザーダイオードモジュール
波長405nm、出力3000mWで設計されたレーザーモジュール。標準ビームサイズは3 x 3.5 mmで、ビーム拡がり角は0.2 x 2.4 mRadと低く設定されています。
受注生産可
003897
5902693113317
製品説明
概要
Opt Lasers 3000 mW 405 nm フリースペース レーザーダイオードモジュールは、優れたビーム拡がり角とビームサイズの仕様を特徴としています。本モジュールに付属するレーザーダイオードドライバーは、レーザーダイオード電流の高精度制御と高速変調を両立します。レーザーダイオードハウジング温度の精密な制御は、出力安定性を大きく向上させ、レーザーダイオードの長寿命化を実現します。ビーム仕様と電流・温度制御の組み合わせにより、本モジュールは科学用途および産業用途のいずれにも最適な選択肢となります。
本モジュールには冷却プラットフォームおよび電源装置もご用意しています。ご注文に追加希望の場合やその他ご質問がございましたら、お気軽にお問い合わせください。
Opt Lasersのフリースペース レーザーダイオードモジュールについてさらに詳しくご覧ください。
製品特長
- 小型ビームサイズ
- 低ビーム拡がり角
- 高い光学安定性
- アクティブ冷却
- 長寿命
- 高速変調
用途
- イルミネーション
- 自動車関連
- 分光分析
- 蛍光分析
- バイオメディカル
仕様
| 代表中心波長 [nm, ±5] | 402 |
|---|---|
| 出力光パワー [mW] | 3000 |
| 代表ビームサイズ [mm, @ 1/e2]1 | 3 x 3.5 |
| 代表全角ビーム拡がり角 [mRad, @ 1/e]1 | 0.2 x 2.4 |
| 偏光状態 | TE |
| ピーク・ツー・ピーク出力安定性（8h）[%]2 | 0.5 |
| RMS出力安定性（8h）[%]2 | 0.08 |
| 寿命 [h] | 10 000 |
| 変調入力 [V, アナログ] | 0-5 |
| -3 dB帯域幅変調 [kHz] | 600 |
| ソフトスタート時間 [ms] | 2000 |
| 立ち上がり時間 [ns]3 | 250 |
| 立ち下がり時間 [ns]3 | 150 |
| 信号－立ち上がり開始遅延 [ns]3 | 400 |
| レーザーダイオードESD保護 | YES |
| 冷却方式 | アクティブ冷却（TEC） |
| 動作温度範囲 [°C] | 10 - 35 |
| 過熱保護 | Yes |
| 放熱量 [W, 底面] | <35 |
| 最大消費電力 [V x A] | 7.5 x 8 |
| モジュール外形寸法（L x W x H）[mm] | 129 x 59 x 41 |
1 垂直 x 水平。
2 周囲温度22°C ±2で、入力帯域幅100 Hzの光パワーメーターを用いて実施。パワーは6秒毎に測定。初期ウォームアップ後の値。
3 100kHzで測定。
