638 nm hullámforgató lemez 90°

A 638 nm-es hullámforgató lemez 90°-os forgótányérjáról

• Költséghatékony és könnyebben igazítható alternatíva a hagyományos polarizációs félhullámú retardátorokhoz (λ/2 hullámlemezek) képest
• PBS kockával együtt használható polarizációs kombináláshoz
• A V-AR bevonat > 99%-os átvitelt tesz lehetővé (tip.) 638 nm körül

A félhullámú polarizációs forgók úgy működnek, hogy a lineárisan polarizált fénysugár polarizációs tengelyét 90 fokkal (lambda/2) elforgatják a tervezési hullámhossz közelében.

A polarizációs rotátorlemezek kiváló és jóval olcsóbb alternatívát jelentenek a hullámlemezes retarderrel szemben. A hagyományos félhullámlemezes retarderekkel ellentétben azonban a polarizáció elforgatása független az optika z-tengely (fényterjedési tengely) körüli szögétől. Ez sokkal egyszerűbbé teszi az igazítást, mint a félhullámlemezes retarderrel való munka.

Félhullámú polarizációs rotátorainkat általában a 638 nm-re tervezett polarizáló sugárelosztó (PBS) kockával együtt használják a sugarak kombinálására. Ez egy költséghatékony eszköz az optikai rendszer teljesítményének hatékony megduplázására anélkül, hogy a sugár mérete vagy a sugár divergenciája növekedne, ami az etendue elvesztését eredményezné.

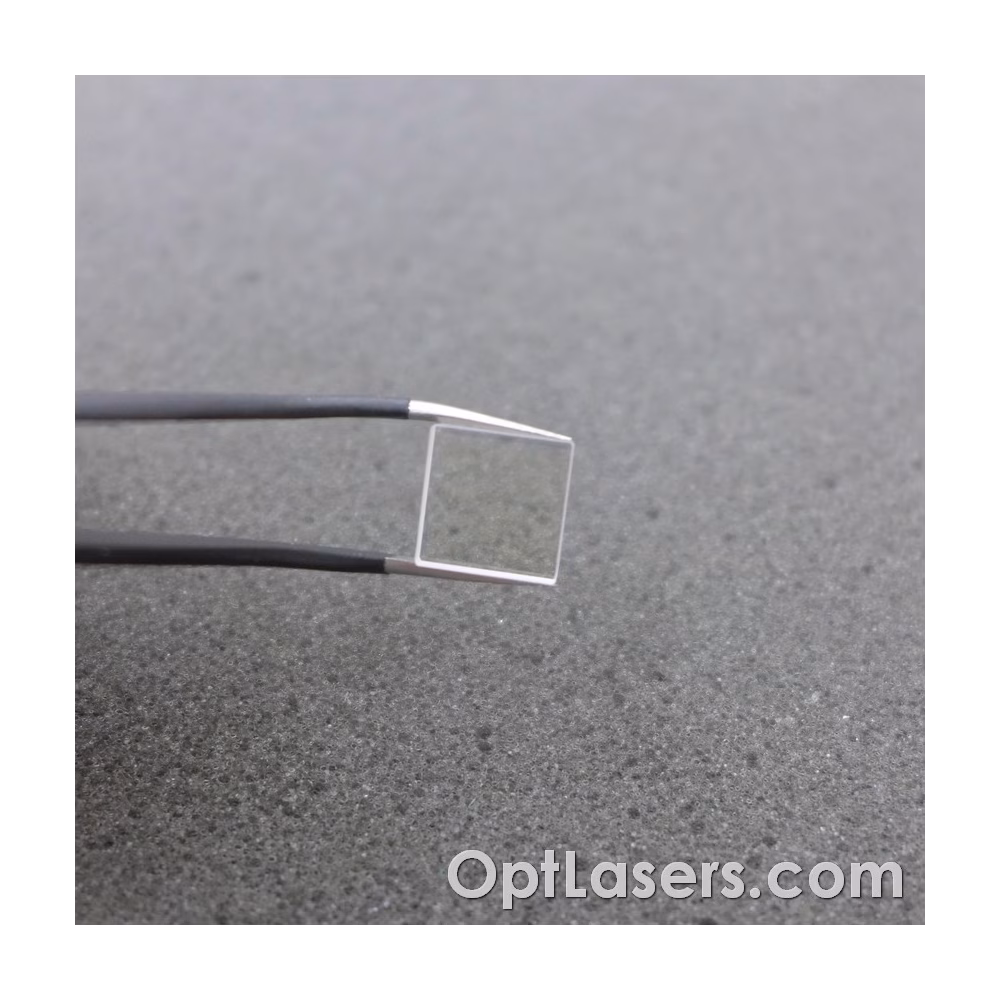

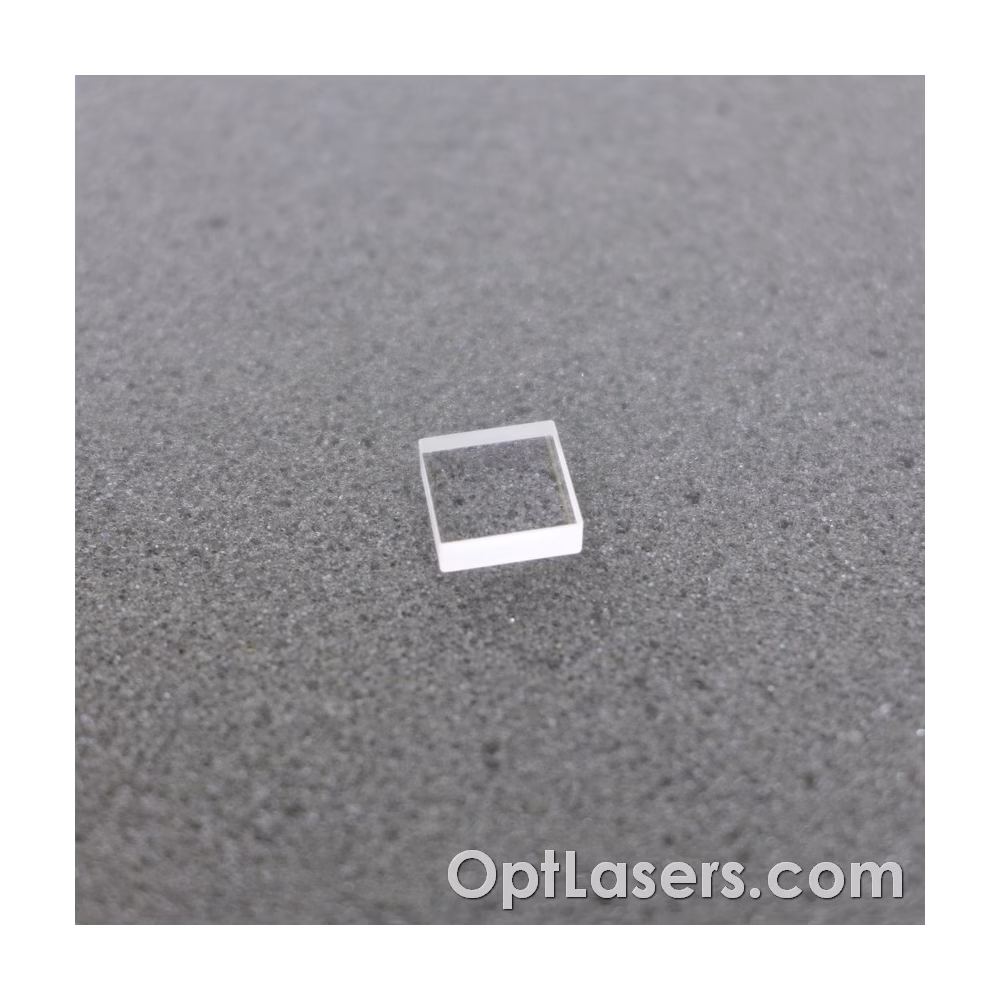

Bár a tervezett hullámhossz 638 nm, ez a termék a 620-660 nm-es tartományban is használható minimális hatékonyságveszteséggel. Ez a polarizációs rotátorlemez 10 x 10 mm-es méretekkel rendelkezik, 5 mm névleges vastagsággal, így alkalmas nagy vagy több, "késszegélyezéssel" egymás mellé illesztett sugárnyalábokhoz.

Az Opt Lasers félhullámú polarizációs rotátorlemezeket is kínál a 455 nm és 525 nm közeli hullámhosszakhoz, valamint PBS-kockákat a 455 nm, 525 nm és 638 nm hullámhosszakhoz.

A 638 nm-es hullám 90°-os rotátorlemezéről

A 638 nm-es polarizációs rotátorlemez 90° költséghatékony alternatívát nyújt a polarizációs félhullámlemezekkel szemben. Ez a termék hatékonyan elforgatja a polarizációs tengelyt 90°-kal (félhullám), kifejezetten a 638 nm-es hullámhosszra. Általában egy polarizáló sugárelosztó (PBS) kockával együtt használják kollimált sugarak azonos hullámhosszon történő egyesítésére, ami lehetővé teszi a teljesítmény skálázását a sugár optikai tulajdonságainak megtartása mellett. A hagyományos félhullámlemezes lassítókkal ellentétben a polarizáció elfordulása független a rotátor z-tengely (fényterjedési tengely) körüli szögétől, ami egyszerűsíti az összehangolást.

Bár a tervezett hullámhossz 638 nm, ez a termék a 620 nm és 660 nm közötti szélesebb tartományban is minimális hatékonyságveszteséget mutat. A forgótányér 15 x 15 mm-es méretekkel büszkélkedhet, így alkalmas nagy vagy több, "késes szegéllyel" egymás mellé illesztett sugárnyalábokhoz.
