638 nm bølgerotatorplade 90°

Om 638 nm Wave Rotator Plate 90° (bølgerotatorplade)

• Omkostningseffektivt og lettere at justere som alternativ til traditionelle polarisationshalvbølgeforsinkere (λ/2-bølgeplader)
• Kan bruges med en PBS-terning til polarisationskombination
• V-AR-belægning giver transmission > 99 % (typ.) omkring 638 nm

Halvbølgepolarisationsrotatorer fungerer ved at rotere polarisationsaksen for den lineært polariserede lysstråle med 90 grader (lambda/2) nær designbølgelængden.

Polarisationsrotatorplader er et fremragende og langt billigere alternativ til en bølgeplade-retarder. Men i modsætning til traditionelle halvbølgeplade-retardere er polarisationsrotationen uafhængig af optikkens vinkel omkring z-aksen (lysets udbredelsesakse). Det gør justeringen meget enklere sammenlignet med at arbejde med en halvbølgeplade-retarder.

Vores halvbølgepolarisationsrotatorer bruges ofte til at kombinere stråler sammen med en polariserende beamsplitter (PBS)-kube designet til 638 nm. Det er et omkostningseffektivt middel til effektivt at fordoble effekten i et optisk system uden en forøgelse af strålestørrelsen eller stråledivergensen, hvilket resulterer i et tab af etendue.

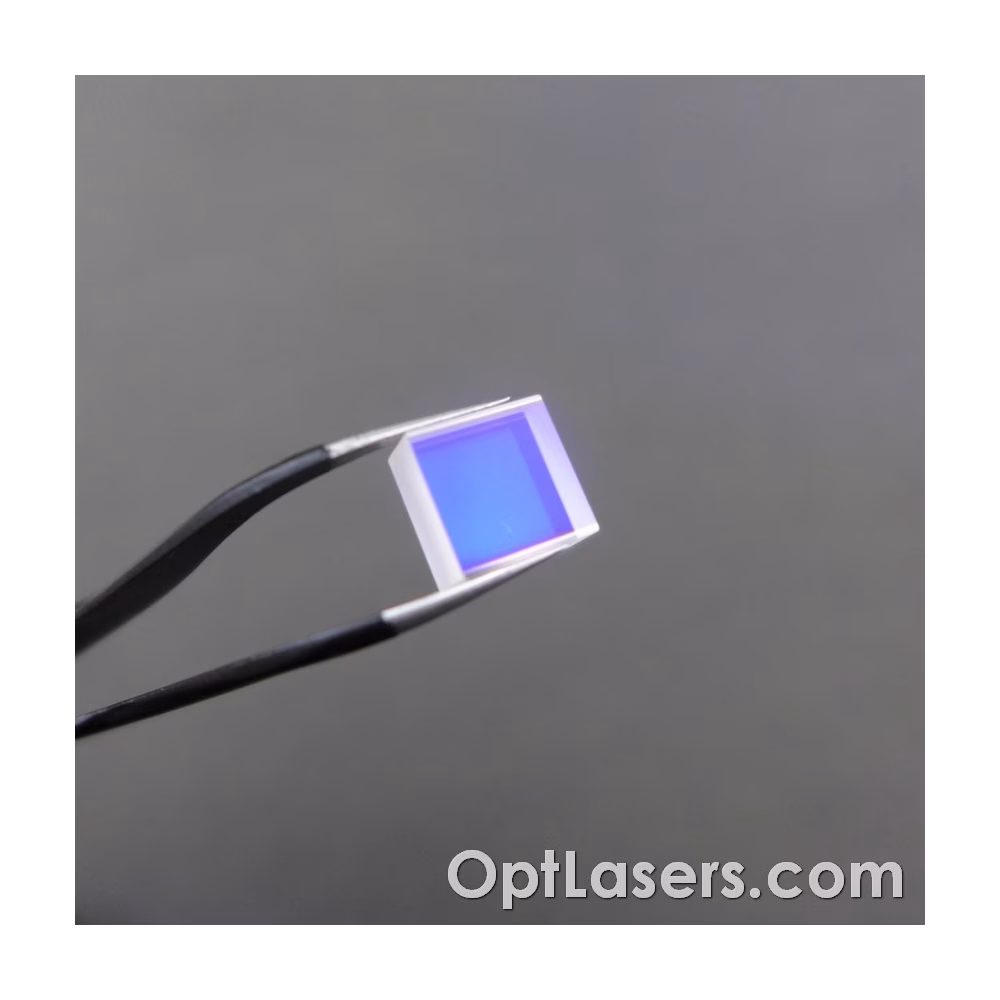

Selvom designbølgelængden er 638 nm, kan dette produkt bruges i området 620 - 660 nm med minimalt tab af effektivitet. Denne polarisationsrotatorplade har dimensioner på 10 x 10 mm med en nominel tykkelse på 5 mm, hvilket gør den velegnet til store eller flere stråler, der støder op til hinanden med "knivkanter".

Opt Lasers tilbyder også halvbølgepolarisationsrotatorplader til bølgelængder nær 455 nm og 525 nm samt PBS-kuber ved bølgelængderne 455 nm, 525 nm og 638 nm.

Om den 90° polarisationsrotatorplade til 638 nm

638 nm Polarization Rotator Plate 90° er et omkostningseffektivt alternativ til polariseringshalvbølgeplader. Dette produkt roterer effektivt polarisationsaksen med 90° (halv bølge) specifikt til 638 nm-bølgelængden. Det bruges ofte sammen med en PBS-kube (Polarizing Beamsplitter) til at kombinere kollimerede stråler ved samme bølgelængde, hvilket muliggør effektskalering, samtidig med at strålens optiske egenskaber bevares. I modsætning til traditionelle halvbølgeplade-retardere er polarisationsrotationen uafhængig af rotatorens vinkel omkring z-aksen (lysets udbredelsesakse), hvilket forenkler justeringen.

Selv om designbølgelængden er 638 nm, udviser dette produkt minimalt tab af effektivitet over et bredere område på 620 nm til 660 nm. Rotatorpladen har dimensioner på 15 x 15 mm, hvilket gør den velegnet til store eller flere stråler, der støder op til hinanden med "knivkanter".
