A PLH3D-XT8 a legtöbb CNC géppel kompatibilis, többek között olyan népszerű márkákkal, mint az X-Carve, a Shapeoko vagy a Stepcraft. A mellékelt univerzális tartóval vagy a LaserDockkal szerelhető fel. A CNC vezérlővel való kompatibilitást a PLH3D-CNC Adapter Pro biztosítja, amely PWM, TTL és analóg (0–3 V, 0–5 V vagy 0–24 V) bemeneteket támogat.

Az XT8 fához, rétegelt lemezhez, MDF-hez, bőrhöz, gumihoz, textíliához, habokhoz, akrilhoz és sok más anyaghoz használható vágásra és gravírozásra. Bevonatos fémeken és néhány natúr fémen is gravírozhat (szögbeállítással). A ~45 W optikai teljesítmény lehetővé teszi a vékony anyagok egy menetben, a vastagabb anyagok több menetben történő vágását.

Az első telepítés kb. 30 perc. A mágneses LaserDock PRO rendszerrel a napi fel- és leszerelés néhány másodperc. Minden csatlakozó Plug&Play és a készlet tartalmazza.

A készlet tartalmaz egy magasságbeállító idomszert a gyors kézi fókuszáláshoz. Helyezze az anyagra, és állítsa be a lézert a névleges 21 mm munkatávolságra. Vágáskor a beállítás az anyagvastagság függvényében módosítandó.

Az XT8 a PLH3D-CNC Adapter Pro-n keresztül csatlakozik, amely TTL-, PWM- és analóg bemeneteket támogat. A 24 V-os tápegység és minden kábel mellékelve van.

Igen — az XT8 beépített, állítható nagy nyomású Air Assist fúvókával rendelkezik, amely a törmelék eltávolításával és a vágási zóna hűtésével növeli a vágási sebességet és minőséget. Általános kisebb kompresszorokkal működik (a legtöbb anyaghoz ajánlott tényleges légszállítás ~10–15 l/perc).

Az XT8 túlmelegedés-védelemmel rendelkezik, és CE-minősítésű lézer-védőszemüveggel (190–540 nm tartományban OD7+) együtt használandó. 58 °C-on automatikusan leáll, 50 °C-on újraindul. Mindig tartsa be a lézerbiztonsági szabványokat (pl. ANSI Z136.1).

Jellemző üzemidő: 20 000–30 000 óra. Egy dióda meghibásodása esetén a modul gyakran javítható diódacserével. A hosszú élettartam érdekében rendszeresen tisztítsa az optikát, és biztosítson megfelelő légáramlást.

Igen, de döntse meg a munkadarabot (vagy a lézert) kb. 7°-kal, hogy a visszaverődés ne jusson vissza a diódákba. Fémeknél általánosan adjon kis dőlést, és úgy állítsa be a nyalábot, hogy a kezelőtől elfelé irányuljon. Mindig viseljen OD7+ védőszemüveget.

Bármely CAM használható, amely G-code-ot generál: LightBurn (ajánlott), Vectric, Fusion 360, illetve ingyenes eszközök, mint a LaserGRBL. A LightBurn fejlett vezérlést, képfeldolgozást és egyszerű beállítást kínál az előre beállított profiljainkkal.

• Maximális optikai teljesítmény: 45 W; tipikus: 38–43 W
• Hullámhossz: 450 ± 10 nm; fókuszált folt <180 µm
• Munkatávolság: 21 mm
• Tápellátás: 24 V, min. 8,5 A; max. felvett teljesítmény 170 W
• Modulációs bemenetek: PWM/TTL/analóg (0–3/5/24 V támogatott)
• Ajánlott PWM-alapfrekvencia: 1–5 kHz (sávszélesség legfeljebb 10 kHz)
• Fej tömege: ~1150 g (LaserDockkal: ~1330 g)
• Max. környezeti hőmérséklet: 40 °C

Gravírozás: A magasságbeállító idomszerrel állítsa be a névleges 21 mm munkatávolságot a gyors, ismételhető fókuszhoz.

Vágás (vékony, 1–6 mm): Úgy fókuszáljon, hogy a legkisebb folt az anyagvastagság közepéhez essen (indulás 21 mm-ről, majd süllyessze a fejet a vastagság felével).

Vágás (vastag >6 mm): Rétegesen vágjon, minden menet után kissé engedje le a fejet; ügyeljen, hogy a fúvóka ne érjen a munkadarabhoz. Bizonyos anyagok (pl. nyír rétegelt lemez, MDF, PU hab, fenyő) nagy vastagságban is vághatók egy menetben, ha a fúvóka közel van a felülethez (érintés nélkül).

„I” mód (50%): ~0–20 W tartomány, részletes szürkeárnyalatos gravírozáshoz és finom tónusátmenetekhez.

„II” mód (100%): maximális teljesítmény fekete-fehér nagysebességű gravírozáshoz és hatékony vágáshoz, beleértve a vastagabb anyagokat is.

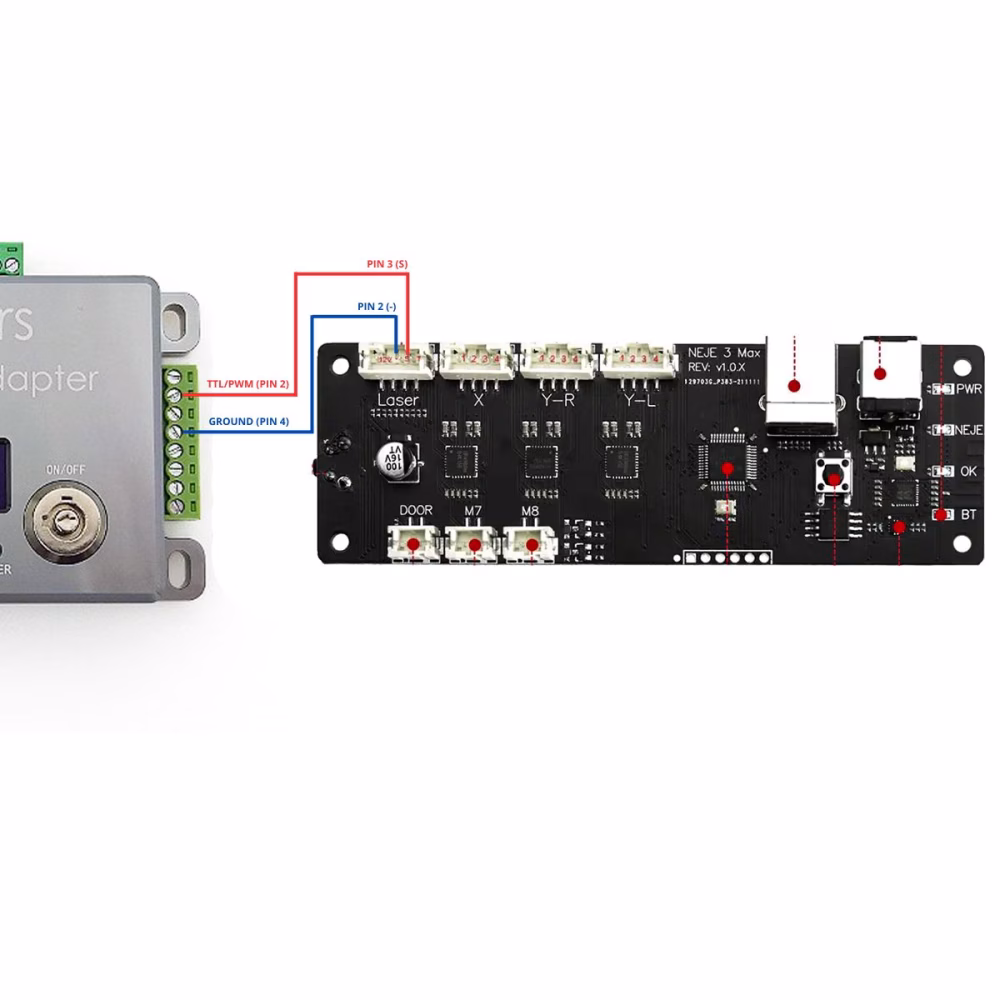

Az XT8 PWM/TTL/analóg vezérlést fogad: 0–3 V, 0–5 V és 0–24 V a 2. modulációs bemeneten (PWM). Ajánlott PWM-alapfrekvencia: 1–5 kHz (magasabb frekvenciák simább szürkeárnyalatot adhatnak). A logikai „High” ≥3 V; a „Low” ≤0,8 V. Ne csatlakoztasson jeleket egyszerre az analóg és a PWM bemenetre (közös testpontot használnak).

Ajánlott tényleges kompresszor-légszállítás: 10–12 l/perc, kényelmes üzemhez ≥50 L légtartállyal. Sok felhasználó kisebb egységekkel is sikerrel jár (pl. 5 L), de az eredmények eltérhetnek. Alkalmazzon szűrőt és olajleválasztót; nedves klímán levegőszárítót is célszerű használni a vízcseppek elkerülésére.

Légáramlási tartományok: vágás ~5–15 l/perc; gravírozás ~1–5 l/perc. ~15–20 l/perc feletti érték csökkentheti a vágási sebességet. Erősen ajánlott egy átfolyásmérő.

Rögzítse a hátsó kábelrögzítőt, majd a kábelt szilárdan dugja az XT8-ba. Közvetlen használatnál a másik végét az Adapter PRO-hoz csatlakoztassa. A LaserDock PRO esetén a Laser-Side Part elemet négy M4 csavarral, a főorsó pozíciójához igazítva rögzítse, majd csatlakoztassa a rövid kábelt és a légvezetéket.

Hűtőborda: Rendszeresen fújja át sűrített levegővel (különösen erősen füstölő munkák után). Ügyeljen, hogy ne pörgesse túl a ventilátort. Alaposabb tisztításhoz ~100 üzemóránként távolítsa el az előlapi fedelet.

Air Assist / fúvóka: Vágás és gravírozás közben mindig használja az Air Assist fúvókát folyamatos, száraz, olajmentes levegőárammal. Ez távol tartja a füstöt és a törmeléket az optikától, tisztán tartja a védő optikai ablakot és a fő lencsét, csökkentve a tisztítás gyakoriságát.

Optika: Minden használat előtt ellenőrizze a védő optikai ablakot, és ~100 üzemóránként tisztítsa. Sérülés esetén cserélje (pótalkatrész elérhető). A fő lencsét is ~100 üzemóránként tisztítsa.

Tisztítószerek: Csak 99,9% vízmentes IPA-t és megfelelő szöszmentes anyagokat használjon. Kerülje a „rubbing alcoholt” (~70% IPA + víz) és a tipikus szemüveg/mikroszkóp törlőkendőket (maradványt hagyhatnak). A bevonatok védelme érdekében csak a szükséges minimális erőt alkalmazza a szennyeződések eltávolításához.
