1 x PLH3D-XT8 45W-os vágó és gravírozó lézerfej
Specifikációk: (¾" ).
A legjobb a következőkhöz: CO2-szerű ultra nagy sebességű vágás és gravírozás, vastag anyagok vágása

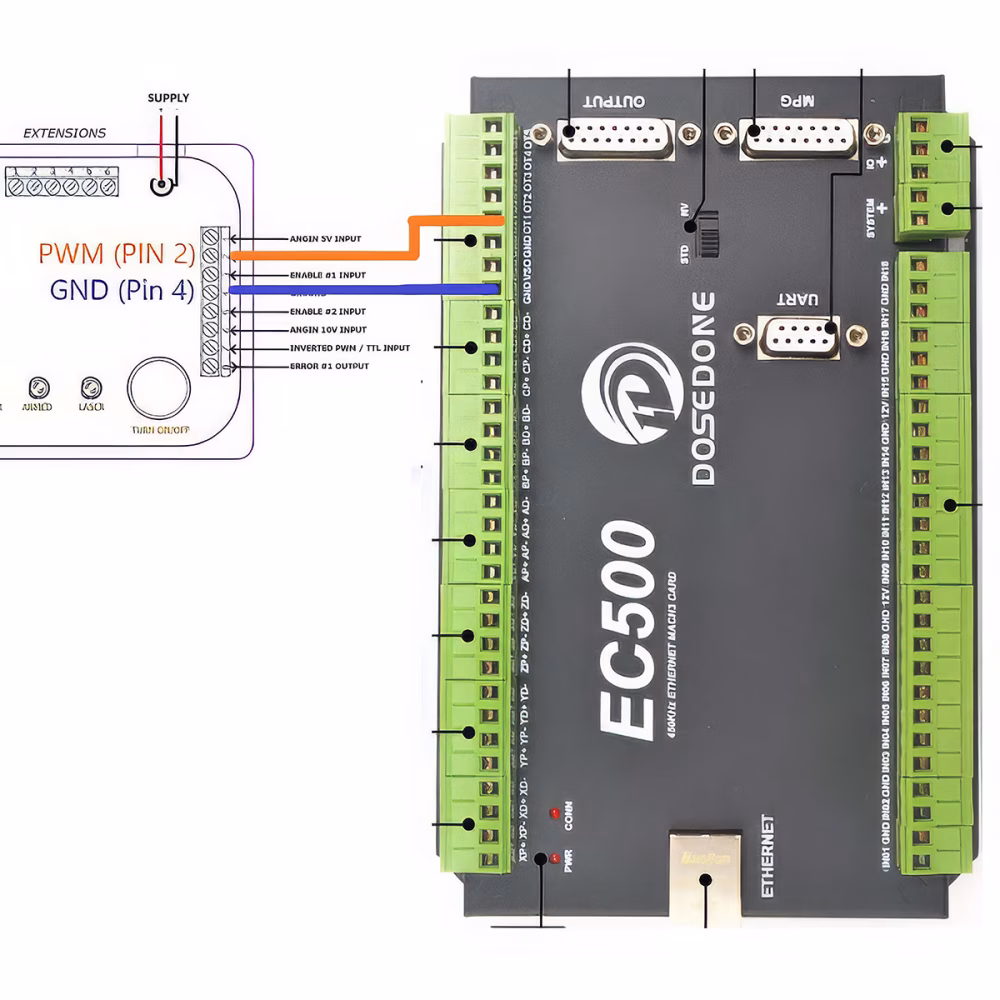

XT8 45W-os Plug&Play lézer készlet EC500 vezérlőhöz
Digital Dream EC500 vezérlő PLH3D-XT8 lézer frissítő készlet
Specifikációk: (¾" ).
A legjobb a következőkhöz: CO2-szerű ultra nagy sebességű vágás és gravírozás, vastag anyagok vágása
Tartalmazza a következőket: Lézerfej, légfúvóka, CNC Adapter Pro, lézeres védőszemüveg, sugárvédő, tartó és több.
005375
5902693114512
Csomag tartalom
-
-
1 x PLH3D-CNC Adapter Pro
✔ Kommunikációt biztosít a CNC-gépek és a lézerfejek között.
✔ További biztonsági réteget biztosít a felhasználók és a lézerfejek számára.
-
1 x 24V 8A tápegység amerikai / brit adapterekkel
✔ A PLH3D-sorozatú lézerfejek táplálásához a PLH3D-CNC Adapter Pro adapteren keresztül.
✔ Megbízható 24V 8A kimenetet biztosít.
✔ A célországban használt szabványokkal kompatibilis dugóval szállítják.
-
1 x Lézerbiztonsági szemüveg
✔ Lézerbiztonsági szemüveg OD 7+ besorolással a 190–540 nm tartományban.
✔ Csökkenti a visszaverődő lézerfény által a felhasználó szemébe jutó fény kockázatát.
-
1 x Univerzális CNC rögzítő a PLH3D sorozatú lézerfejhez
✔ Alumínium tartó a PLH3D sorozat (XF+, XT-50, XT-10, XT8) lézerfej vagy LaserDock Pro rögzítéséhez a CNC gépek tipikus rögzítőfurat-konfigurációin.
✔ Tartalmaz egy csavarkészletet.
-
1 x Kábel a PLH3D-XT8 lézerfejhez (7m / 22 ft)
✔ Kábel a PLH3D-sorozatú lézerfejek vagy a LaserDock Pro és a PLH3D-CNC Adapter Pro csatlakoztatásához.
✔ Tápfeszültséget és vezérlőjeleket továbbít a lézerfejhez.
-
1 x OptiShield - PLH3D lézergravírozó lézernyaláb burkolata
✔ Csökkenti a fényvisszaverődést a feldolgozott anyagról, és biztosítja a lézerfej optimális hűtését.
✔ A nagynyomású légsegédfúvókára szerelhető.
-
1 x PWM jelkábel a PLH3D-CNC adapterhez
✔ Kapcsolatot biztosít a PLH3D-CNC adapter és a PWM alapú vezérlő között.
-
1 x PLH3D magassági referencia eszköz
✔ Kompakt eszköz a fókusztávolság egyszerű és gyors beállításához a PLH3D-sorozatú lézergravírozókhoz.
-
1 x CNC lézer matricák készlete
✔ CNC lézermatricák készlete.
✔ Tartalmazza az Opt Lasers minden lézerkészletét.
Letöltés
Termék leírása
PLH3D-XT8 for Your CNC Machine Controller
Unlock the full potential of your CNC machine with Opt Lasers' comprehensive Plug&Play PLH3D-XT8 laser upgrade kits. Expertly engineered for compatibility with various CNC controllers, these kits ensure seamless integration and optimal performance. Each component is meticulously crafted to guarantee reliability and efficiency with your controller. You can find the wiring diagram in the gallery, making setup straightforward. Enhance your controller's capabilities and take your machine's performance to new heights with this all-inclusive upgrade.
Az Opt Lasers által ezen a piacon először kínált előnyök
5 éves Opt Lasers garancia
30 napos elégedettségi garancia visszaküldés esetén
Élettartamra szóló műszaki támogatás
Az ügyfélszolgálatban #1
30 napos elégedettségi garancia visszaküldés esetén
Élettartamra szóló műszaki támogatás
Az ügyfélszolgálatban #1
Páratlan tartósság és megbízhatóság
Opcionális biztosítás ütközés vagy a lézerfej leejtése esetére
Termék a lézerfej-koncepció megalkotójától
Lengyelországban készült, EU
Opcionális biztosítás ütközés vagy a lézerfej leejtése esetére
Termék a lézerfej-koncepció megalkotójától
Lengyelországban készült, EU
PLH3D-XT8 - World's No. 1 Patented Laser Head Complete Plug&Play Kit for All CNC Machines
Looking to upgrade your CNC machine with laser capabilities? Our Hyper-Performance XT8 CNC Cutting and Engraving Laser Heads are the ultimate solution. Crafted by the industry's leading manufacturer and concept creator of laser heads, our impressive XT8 laser heads deliver unparalleled performance.
The PLH3D-XT8 laser head incorporates Opt Lasers' patented multi-laser diode technology, driving its cutting-edge capabilities. This innovative approach ensures unparalleled performance and precision, setting a new standard in laser processing.
This comprehensive kit includes all essential components such as Laser Safety Glasses, OptiShield Beam Cover, PLH3D-CNC Adapter Pro, and a universal aluminum mount for easy integration with CNC machines. Furthermore, the kit is equipped with a universal signal cable, signal wires and a PSU, ensuring universal compatibility with any CNC controller.
Trust in the best – this kit is your all-in-one Plug&Play package, delivering top-notch performance and hassle-free setup for your machine, from us, Opt Lasers.
Click to see the XT8 in action!
A PLH3D-XT8 lézerfej funkciói és előnyei
Páratlan fókuszmélység: Kiemelkedő fókuszmélységének és meghosszabbított fókuszsávjának (beam waist) köszönhetően az XT8 megszünteti az állandó utánállítás szükségességét, és lehetővé teszi az egy menetben történő vágást, felgyorsítva a munkát.
Precízió működés közben: A PLH3D-XT8 lézerfolt-mérete 200 µm alatt van, így művészi munkákhoz is rendkívül finom részleteket érhet el, és könnyedén átvág 15 mm vastag faanyagokon is. Rendkívül szimmetrikus nyalábja miatt a vágási rés (kerf) mindkét szkennelési irányban azonos marad.
Szürkeárnyalatos gravírozás és teljes teljesítményű vágás: Két üzemmód között válthat: 50 % teljesítmény részletes gravírozáshoz vagy 100 % teljesítmény nagy sebességű vágáshoz – így gyorsan alkalmazkodhat a különféle anyagokhoz és feladatokhoz.
Integrált Air-Assist fúvóka: Növelje a vágási hatékonyságot integrált fúvókánkkal. Akár hatszoros vágási sebességet és kevesebb hőkárosodást érhet el a megmunkált anyagon. Emellett segít tisztán tartani a védőablakot és a fő lencsét.
Réz hőcsöves hűtőborda: Fejlett hűtéstechnológiánk optimális hűtési teljesítményt és hosszú élettartamot biztosít azáltal, hogy a hőt hatékonyan egy kiegészítő hűtőbordára vezeti.
Üzemeltetési biztonság: Jelző LED-ünk tájékoztat a lézer élesített állapotáról, és túlmelegedés esetén riasztást ad – a nagyobb biztonság és a megfelelő hőmérséklet-kezelés érdekében.
Szupergyors beépített meghajtó: Tapasztalja meg a kiemelkedő teljesítményt integrált meghajtónkkal, amely pontos gravírozást és megbízható eredményeket biztosít. A lézerdiódák és a meghajtó közeli elhelyezkedése lehetővé teszi a nagyfrekvenciás árammodulációt.
Teljesen fém ház: A lézer burkolata teljes egészében tartós fémből készül, robusztus védelmet és hosszabb élettartamot biztosít az eszköznek.
LightBurn szoftver — 10% kedvezmény Opt Lasers készletekkel történő vásárláskor
Takarítson meg 10%-ot, ha a LightBurn-t hozzáadja XF+, XT-50 vagy XT8 készletéhez.
Plug&Play készleteinkkel együtt vásárolva a LightBurn exkluzív, kedvezményes áron érhető el — így már az első naptól a legjobb eszközökkel és a lehető legjobb ár-érték aránnyal indul. A világon mindenütt a lézerfelhasználók által megbecsült LightBurn a közösség legnépszerűbb választása, több ezer eladott licenccel.
A LightBurn szoftver opcionális tartozékként érhető el lézerkészleteinkhez vagy -fejeinkhez, és kompatibilis minden Opt Lasers vágó- és gravírozó modullal — beleértve az XT8, XT-50 és XF+ modulokat. Egyszerűsíti a munkafolyamatot és precíz vezérlést biztosít az optimális vágási és gravírozási eredményekhez. A tetején található Accessories szekcióból adhatja hozzá.
Kompatibilitási tipp: A LightBurn kompatibilitása a gép mozgásvezérlőjétől/firmverétől függ (nem magától a lézermodultól). A legtöbb elérhető CNC vezérlővel működik, és egyedi G-Code utófeldolgozót (postprocesszort) tartalmaz. Vásárlás előtt mindenképp ellenőrizze, hogy a vezérlője támogatott.
Akár fával, műanyagokkal, bőrrel vagy habbal dolgozik, a LightBurn és az Opt Lasers hardver párosítása megbízható, hatékony és magas minőségű eredményeket biztosít.
A termék műszaki adatai
| PLH3D-XT8 | |
|---|---|
| Maximális optikai teljesítmény | 45 W |
| Tipikus foltméret (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| A lézerfej méretei (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| A lézerfej tömege (tipikus) | 1050g (2.31 lb.) LaserDockkal: 1230g (2.71 lb.) |
| Ventilátor térfogatárama | 92 m3/h (53 CFM) |
| Ventilátor zajszintje | 58 dBA |
| Rögzítőfurat-minta | 5x 4 furat, 24 x 15 mm (0.94 x 0.59 in.) |
| Rögzítőfurat típusa | M3 x 0.5 x 3 mm |
| Max. környezeti hőmérséklet | 40°C (104°F) |
| Modulációs bemenet | PWM/TTL, 0 – 24 V |
| Ajánlott PWM-alapfrekvencia | 1 – 10 kHz |
| Max. modulációs sávszélesség | 30 kHz |
| Modulációs bemeneti impedancia | >1 kΩ |
| Tápegység feszültsége | 24 V |
| 24 V-os PSU minimális árama | 8 A |
| Maximális teljesítményfelvétel | 170 W |
Example Cutting and Engraving Speeds with PLH3D-XT8
| Material | Operation Type | Thickness | Speed | Laser Power | Passes |
|---|---|---|---|---|---|
| Wood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Engraving | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Plywood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Cutting | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Cutting | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Cutting | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| High-Density Fiberboard (HDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Medium-Density Fiberboard (MDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Pinewood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Veg-Tan Top-Grain Pigskin Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Hard Veg-Tan Full-Grain Cowhide Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (Polyurethane) Faux Leather | Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| White Marble | (Deep) Engraving | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Slate | Engraving | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Black Acrylic | Cutting | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Cutting | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Orange Transparent Acrylic | Engraving | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Red Acrylic | Cutting | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Green Acrylic | Cutting | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Cotton | Engraving | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Jeans | Cutting | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| High-Density Reinforced Nylon | Cutting | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| White Polyester | Cutting | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| White High-Density Polyester | Cutting | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Cutting | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Cutting | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Felt | Cutting | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Polyfoam | Cutting | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Cutting | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA Foam | Cutting | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Polyurethane (PU) Foam | Cutting | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Carbon Fiber | Cutting | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Glass Fiber | Cutting | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Stainless Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Tool Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
