1 x PLH3D-XT8 45W laserhode for skjæring og gravering
Spesifikasjoner: 45W optisk effekt, HD 125DPI 180um spot, maks tykkelse på tresnitt 20mm (¾")
Best for: CO2-lignende skjæring og gravering i ultrahøy hastighet, skjæring av tykke materialer
Ingen produkter
Antall:
Totalt:
Totalt produkter: (eks. avgift)
Frakt totalt: Avventes
Totalt: (eks. avgift)
Digital Dream EC500 Controller PLH3D-XT8 Laseroppgraderingssett
Spesifikasjoner: 45W optisk effekt, HD 125DPI 180um spot, maks tykkelse på treskjæring 20mm (¾")
Best for: CO2-lignende skjæring og gravering i ultrahøy hastighet, skjæring av tykke materialer
Inkluderer: Laserhode, luftdyse, CNC Adapter Pro, lasersikkerhetsbriller, stråledeksel, montering og mer.
Spesifikasjoner: 45W optisk effekt, HD 125DPI 180um spot, maks tykkelse på tresnitt 20mm (¾")
Best for: CO2-lignende skjæring og gravering i ultrahøy hastighet, skjæring av tykke materialer
✔ Sørger for kommunikasjon mellom CNC-maskiner og laserhoder.
✔ Sørger for et ekstra lag med sikkerhet for brukere og laserhoder.
✔ For strømforsyning av laserhoder i PLH3D-serien via PLH3D-CNC Adapter Pro.
✔ Leverer en pålitelig utgang på 24 V 8 A.
✔ Leveres med en støpsel som er kompatibel med standardene som brukes i bestemmelseslandet.
✔ Laserbeskyttelsesbriller med OD 7+ i området 190 til 540 nm.
✔ Reduserer risikoen for at brukeren får lys inn i øynene fra tilbakespredt laserlys.
✔ Aluminiumsfeste for montering av PLH3D-serien (XF+, XT-50, XT-10, XT8) laserhode eller LaserDock Pro på typiske monteringshullkonfigurasjoner på CNC-maskiner.
✔ Inkluderer et sett med skruer.
Kabel for tilkobling av PLH3D-seriens laserhoder eller LaserDock Pro til PLH3D-CNC Adapter Pro.
✔ Overfører strøm og styresignaler til laserhodet.
✔ Reduserer lysrefleksjon fra det bearbeidede materialet og sørger for optimal kjøling av laserhodet.
✔ Kan monteres på høytrykksluftdysen.
✔ Gir forbindelse mellom PLH3D-CNC Adapter og PWM-basert Controller.
✔ Kompakt verktøy for enkel og rask justering av brennviddeavstand for lasergraveringsmaskiner i PLH3D-serien.
✔ Sett med CNC-laserklistremerker.
✔ Inkludert i alle lasersett fra Opt Lasers.

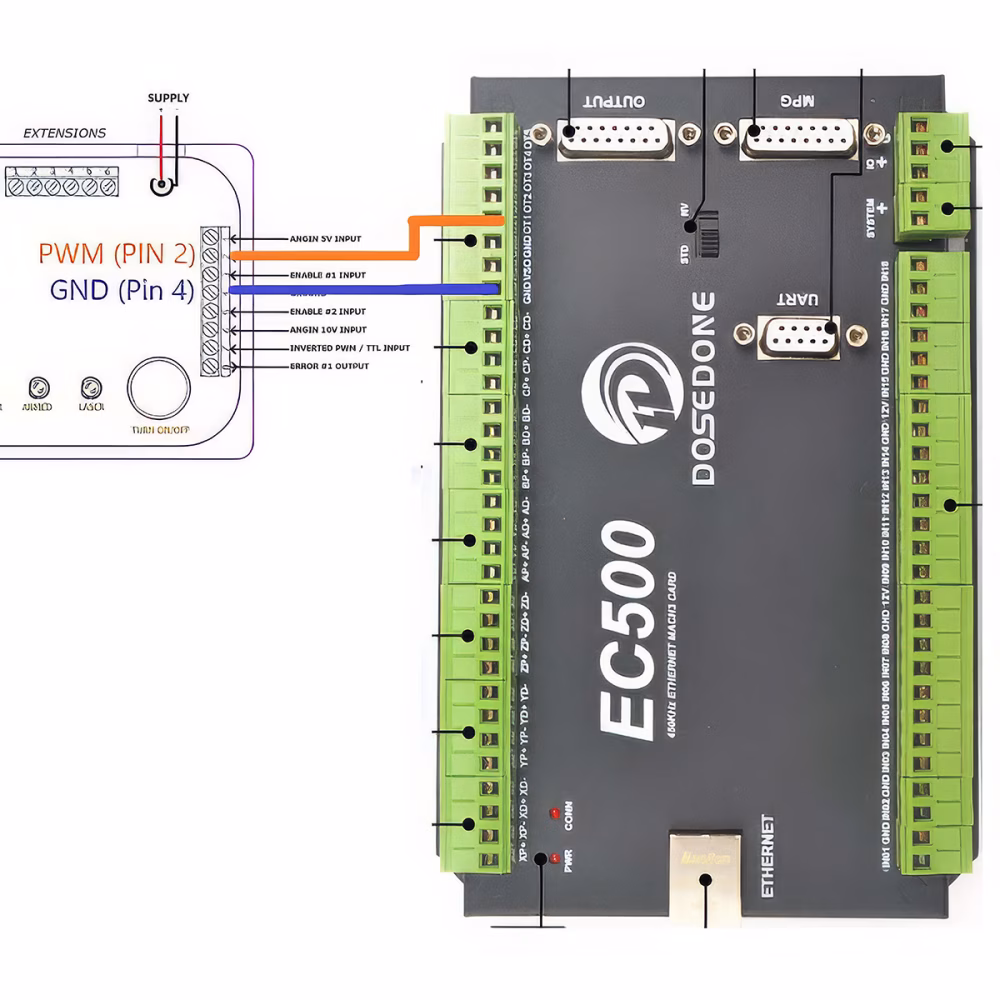

Unlock the full potential of your CNC machine with Opt Lasers' comprehensive Plug&Play PLH3D-XT8 laser upgrade kits. Expertly engineered for compatibility with various CNC controllers, these kits ensure seamless integration and optimal performance. Each component is meticulously crafted to guarantee reliability and efficiency with your controller. You can find the wiring diagram in the gallery, making setup straightforward. Enhance your controller's capabilities and take your machine's performance to new heights with this all-inclusive upgrade.
Looking to upgrade your CNC machine with laser capabilities? Our Hyper-Performance XT8 CNC Cutting and Engraving Laser Heads are the ultimate solution. Crafted by the industry's leading manufacturer and concept creator of laser heads, our impressive XT8 laser heads deliver unparalleled performance.
The PLH3D-XT8 laser head incorporates Opt Lasers' patented multi-laser diode technology, driving its cutting-edge capabilities. This innovative approach ensures unparalleled performance and precision, setting a new standard in laser processing.
This comprehensive kit includes all essential components such as Laser Safety Glasses, OptiShield Beam Cover, PLH3D-CNC Adapter Pro, and a universal aluminum mount for easy integration with CNC machines. Furthermore, the kit is equipped with a universal signal cable, signal wires and a PSU, ensuring universal compatibility with any CNC controller.
Trust in the best – this kit is your all-in-one Plug&Play package, delivering top-notch performance and hassle-free setup for your machine, from us, Opt Lasers.
Uovertruffen fokusdybde: Med bemerkelsesverdig fokusdybde og forlenget strålemidje eliminerer XT8 behovet for konstante justeringer og muliggjør skjæring i ett gjennomløp, noe som øker arbeidstakten.

Presisjon i praksis: PLH3D-XT8s laserflekk på under 200 µm lar deg oppnå presise detaljer for kunstnerisk arbeid og enkelt skjære gjennom materialer som 15 mm tre. Takket være den svært symmetriske strålen forblir kerf (snittbredde) den samme uansett skanneretning.

Gråtonegravering og skjæring med full effekt: Bytt mellom to moduser: 50 % effekt for detaljert gravering eller høyhastighetsskjæring med 100 % effekt, slik at du raskt kan tilpasse deg ulike materialer og bruksområder.

Integrert Air-Assist-dyse: Øk skjæreeffektiviteten med vår integrerte dyse. Oppnå opptil seks ganger raskere skjærehastigheter og redusert varmebetinget skade på materialet. Den bidrar også til å holde beskyttelsesvinduet og hovedlinsen rene.

Kobber-heatpipe-kjøleribbe: Vår avanserte kjøleteknologi sikrer optimal kjøleytelse og lang levetid ved å lede varmen effektivt til en ekstra kjøleribbe.

Driftssikkerhet: Hold deg informert med vårt signallys (LED) som viser når laseren er armert og gir varsler ved overoppheting – for økt sikkerhet og korrekt temperaturstyring.

Superrask innebygd driver: Opplev enestående ytelse med vår integrerte driver som sikrer presis gravering og pålitelige resultater. Den korte avstanden mellom laserdiodene og driveren muliggjør høyfrekvent strømmodulasjon.

Helmetallhus: Laserens kabinett er fullt konstruert i slitesterkt metall, noe som gir robust beskyttelse og lengre levetid for enheten.

| PLH3D-XT8 | |
|---|---|
| Maksimal optisk effekt | 45 W |
| Typisk spotstørrelse (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Mål for laserhode (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Vekt for laserhode, typ. | 1050g (2.31 lb.) Med LaserDock: 1230g (2.71 lb.) |
| Luftmengde fra vifte | 92 m3/h (53 CFM) |
| Viftestøy | 58 dBA |
| Hulmønster for montering | 5x 4 hull, 24 x 15 mm (0.94 x 0.59 in.) |
| Type monteringshull | M3 x 0.5 x 3 mm |
| Maks. omgivelsestemperatur | 40°C (104°F) |
| Modulasjonsinngang | PWM/TTL, 0 – 24 V |
| Anbefalt PWM-grunnfrekvens | 1 – 10 kHz |
| Maks. modulasjonsbåndbredde | 30 kHz |
| Inngangsimpedans (modulasjon) | >1 kΩ |
| Spenning for strømforsyningsenhet | 24 V |
| 24 V strømforsyning – min. strøm | 8 A |
| Maksimalt effektforbruk | 170 W |
| Material | Operation Type | Thickness | Speed | Laser Power | Passes |
|---|---|---|---|---|---|
| Wood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Engraving | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Plywood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Cutting | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Cutting | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Cutting | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| High-Density Fiberboard (HDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Medium-Density Fiberboard (MDF) | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Pinewood | Engraving | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Cutting | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Veg-Tan Top-Grain Pigskin Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Hard Veg-Tan Full-Grain Cowhide Leather | Engraving | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Engraving | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Cutting | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (Polyurethane) Faux Leather | Cutting | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| White Marble | (Deep) Engraving | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Slate | Engraving | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Black Acrylic | Cutting | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Cutting | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Orange Transparent Acrylic | Engraving | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Red Acrylic | Cutting | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Green Acrylic | Cutting | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Cotton | Engraving | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Jeans | Cutting | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| High-Density Reinforced Nylon | Cutting | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| White Polyester | Cutting | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| White High-Density Polyester | Cutting | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Cutting | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Cutting | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Felt | Cutting | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Polyfoam | Cutting | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Cutting | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA Foam | Cutting | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Cutting | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Polyurethane (PU) Foam | Cutting | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Carbon Fiber | Cutting | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Glass Fiber | Cutting | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Stainless Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Tool Steel | (Deep) Engraving | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Deep) Engraving | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marking | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
