Kit de mise à niveau laserMillRight CNC PLH3D-XT8
Caractéristiques : Puissance optique de 45W, spot HD 125DPI 180um, épaisseur maximale de coupe de bois 20mm (¾" )
Idéal pour : Découpe et gravure à ultra-haute vitesse de type CO2, découpe de matériaux épais
Comprend : Tête laser, buse d'air, adaptateur CNC Pro, lunettes de sécurité laser, couvercle de faisceau, montage et plus encore.
|
|
|
LaserDock PRO - Station d'accueil magnétique pour laser et CNC |
|
|
|
LaserDock PRO - Partie latérale du laser uniquement |
|
|
|
LaserDock PRO - CNC Side Part Only |
|
|
|
Assurance 2 ans en cas de collision ou de chute de tête au laser |
|
|
|
Fenêtre de sécurité laser bleue |
Caractéristiques : Puissance optique de 45W, spot HD 125DPI 180um, épaisseur maximale de coupe du bois 20mm (¾" )
Idéal pour : Découpe et gravure à ultra-haute vitesse de type CO2, découpe de matériaux épais
✔ Assure la communication entre les machines à commande numérique et les têtes laser.
✔ Assure une couche supplémentaire de sécurité pour les utilisateurs et les têtes laser.
✔ Pour l'alimentation des têtes laser de la série PLH3D via l'adaptateur PLH3D-CNC Pro.
✔ Fournit une sortie fiable de 24V 8A.
✔ Expédié avec une prise compatible avec les normes utilisées dans le pays de destination.
✔ Lunettes de protection laser certifiées OD 7+ sur la plage de 190 à 540 nm.
✔ Réduisent le risque de pénétration de la lumière diffusée dans les yeux de l’utilisateur.
✔ Support en aluminium pour le montage de la tête laser de la série PLH3D (XF+, XT-50,XT-10, XT8) ou du LaserDock Pro sur les configurations de trous de montage typiques des machines CNC.
Comprend un jeu de vis.
Câble pour connecter les têtes laser de la série PLH3D ou le LaserDock Pro à l'adaptateur PLH3D-CNC Pro.
✔ Transfère l'alimentation et les signaux de commande à la tête laser.
✔ Réduit la réflexion de la lumière sur le matériau traité et assure un refroidissement optimal de la tête laser.
✔ Peut être monté sur la buse d'assistance pneumatique à haute pression.
✔ Outil compact pour des ajustements faciles et rapides de la distance focale pour les graveurs laser de la série PLH3D.
Jeu d'autocollants pour laser CNC.
✔ Inclus dans chaque kit laser d'Opt Lasers.
Libérez tout le potentiel de votre machine CNC avec les kits de mise à niveau laser Plug&Play PLH3D-XT8 d'Opt Lasers. Conçus pour être compatibles avec différents contrôleurs CNC, y compris les machines CNC MillRight les plus populaires telles que Mega V 2, Mega V 2 Full Sheet, Mega V Pro, Power Route Plus XL et Carve King 2, ces kits garantissent une intégration transparente et des performances optimales.
Chaque composant est méticuleusement conçu pour garantir la fiabilité et l'efficacité de votre contrôleur. En outre, les kits sont entièrement compatibles avec MASSO G3 et MASSO G3 Touch. Vous trouverez le schéma de câblage dans la galerie, ce qui rend l'installation simple et sans souci.
Améliorez les capacités de votre contrôleur et augmentez les performances de votre machine grâce à cette mise à niveau complète, conçue pour apporter précision, polyvalence et fiabilité à vos projets CNC.
Vous cherchez à améliorer votre machine CNC avec des capacités laser ? Nos têtes laser de découpe et de gravure CNC Hyper-Performance XT8 sont la solution ultime. Conçues par le principal fabricant et créateur de têtes laser de l'industrie, nos impressionnantes têtes laser XT8 offrent des performances inégalées.
La tête laser PLH3D-XT8 intègre la technologie brevetée des diodes multi-laser d'Opt Lasers, à l'origine de ses capacités de pointe. Cette approche innovante garantit des performances et une précision inégalées, établissant ainsi une nouvelle norme en matière de traitement laser.
Ce kit complet MillRight comprend tous les composants essentiels tels que les lunettes de sécurité laser, le couvercle de faisceau OptiShield, l'adaptateur PLH3D-CNC Pro et un support en aluminium pour une intégration facile avec les machines CNC MillRight. De plus, le kit est équipé d'un câble de signal MillRight, de fils de signal et d'un bloc d'alimentation, garantissant la compatibilité avec le contrôleur CNC MillRight.
Faites confiance à ce qu'il y a de mieux - ce kit est un ensemble Plug&Play tout-en-un, offrant des performances de premier ordre et une installation sans problème pour votre machine, par nous, Opt Lasers.
Cliquez pour voir le XT8 en action !
Laser PLH3D-XT8 45W - Caractéristiques et démonstration des performances
Une tête laser haute performance de 45W avec une focalisation profonde minimise le besoin de refocalisation et permet des coupes rapides en un seul passage. Compatible avec une large gamme de matériaux, elle fournit des détails précis avec une taille de spot inférieure à 200 µm. Deux modes de puissance permettent une gravure précise en niveaux de gris ou une découpe à pleine puissance. L'assistance à l'air intégrée, les caloducs en cuivre, un pilote rapide, des LED d'état et un corps robuste entièrement en métal garantissent des performances stables et fiables.
Kits Plug & Play - Comment installer en quelques minutes

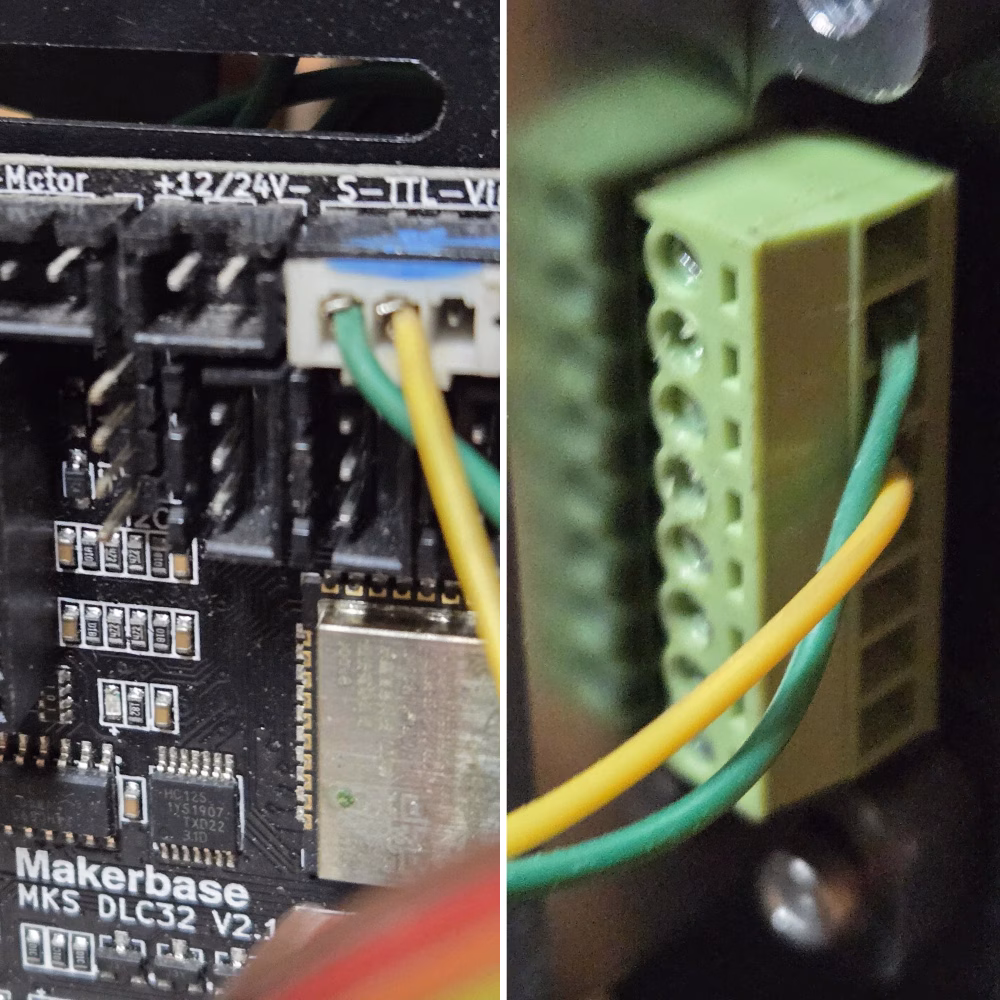

Un guide concis pour le câblage et la configuration d'un laser PLH3D sur des défonceuses populaires comme X-Carve et Shapeoko. Couvre les réglages de première utilisation et les conseils pour des coupes et des gravures nettes. Montre une large compatibilité avec de nombreuses plates-formes CNC. Idéal pour un démarrage rapide avant votre propre installation.
PLH3D-CNC Adapter PRO - Solution de contrôle ultime pour votre installation laser CNC
Simplifie le câblage et le contrôle grâce à la conversion des signaux, à la configuration guidée par OLED et aux préréglages prêts pour la CNC. Les diagnostics en temps réel et la sécurité à plusieurs niveaux (clé, vérification du signal, désarmement automatique) protègent les utilisateurs et le matériel. Fonctionne avec toutes les têtes laser PLH3D. Un boîtier anodisé robuste résiste aux exigences de l'atelier.
LaserDock PRO : Fixation sans effort pour les têtes laser CNC
Mettez votre laser en marche ou à l'arrêt en quelques secondes grâce à la précision magnétique et à l'alimentation en air intégrée. La déconnexion automatique protège contre les chocs de l'axe Z, tandis que les goupilles à ressort plaquées or et le verrouillage de position assurent un alignement répétable. Compatible avec toutes les têtes actuelles et futures, il s'agit d'un montage ordonné et à l'épreuve du temps. L'aluminium anodisé dur garantit la durabilité dans les environnements de travail.
Accessoire en option - ajoutez-le dans la liste en haut de cette page.
Voici les matériaux les plus utilisés pour la découpe et la gravure laser avec le PLH3D-XT8.
Vous trouverez plus bas un tableau complet avec les résultats des essais de vitesse et de puissance pour de nombreux autres matériaux.
Bois
Contreplaqué
Cuir
Mousse
Caoutchouc
Liège
Aluminium anodisé (gravure)
Carreaux céramiques (gravure)
Acrylique
Pierre (gravure)
Papier et carton
Textiles
Métaux (gravure)
Matériaux spéciaux
Verre
| Matériau | Type d’opération | Épaisseur | Vitesse | Puissance laser | Passages |
|---|---|---|---|---|---|
| Bois | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Gravure | N/A | 70 mm/s (165 pouces/min) | 20% | 1 | |
| Contreplaqué | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 3 mm (0.118") | 22.5 mm/s (53.1 pouces/min) | 100% | 1 | |
| Découpe | 4 mm (0.157") | 12 mm/s (28 pouces/min) | 100% | 1 | |
| Découpe | 6 mm (0.236") | 6 mm/s (14 pouces/min) | 100% | 1 | |
| Découpe | 10 mm (0.394") | 3 mm/s (7 pouces/min) | 100% | 1 | |
| HDF (panneau de fibres haute densité) | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 3 mm (0.118") | 12 mm/s (28 pouces/min) | 100% | 1 | |
| MDF (panneau de fibres à densité moyenne) | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 7.5 mm (0.295") | 4 mm/s (9.4 pouces/min) | 100% | 1 | |
| Balsa | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 12 mm (0.472") | 40 mm/s (94 pouces/min) | 100% | 2 | |
| Pin | Gravure | N/A | 350 mm/s (827 pouces/min) | 100% | 1 |
| Découpe | 15 mm (0.591") | 3 mm/s (7 pouces/min) | 100% | 1 | |
| Cuir porcin fleur supérieure, tannage végétal | Gravure | N/A | 3000 mm/s (7090 pouces/min) | 100% | 1 |
| Gravure | N/A | 60 mm/s (142 pouces/min) | 2% | 1 | |
| Découpe | 2 mm (0.079") | 50 mm/s (118 pouces/min) | 100% | 1 | |
| Cuir bovin pleine fleur, tannage végétal, rigide | Gravure | N/A | 3000 mm/s (7090 pouces/min) | 100% | 1 |
| Gravure | N/A | 60 mm/s (142 pouces/min) | 2% | 1 | |
| Découpe | 4 mm (0.157") | 18 mm/s (42.5 pouces/min) | 100% | 1 | |
| Similicuir PU (polyuréthane) | Découpe | 2 mm (0.079") | 50 mm/s (118 pouces/min) | 100% | 1 |
| Marbre blanc | Gravure (profonde) | N/A | 52 mm/s (120 pouces/min) | 100% | 1 |
| Ardoise | Gravure | N/A | 140 mm/s (330 pouces/min) | 100% | 1 |
| Acrylique noir | Découpe | 2 mm (0.079") | 7 mm/s (17 pouces/min) | 100% | 1 |
| Découpe | 5 mm (0.197") | 6 mm/s (14 pouces/min) | 100% | 3 | |
| Découpe | 10 mm (0.394") | 6 mm/s (14 pouces/min) | 100% | 4 | |
| Acrylique orange transparent | Gravure | N/A | 220 mm/s (520 pouces/min) | 5% | 1 |
| Acrylique rouge | Découpe | 2 mm (0.079") | 4.2 mm/s (9.9 pouces/min) | 100% | 1 |
| Acrylique vert | Découpe | 2 mm (0.079") | 2.8 mm/s (6.6 pouces/min) | 100% | 1 |
| Coton | Gravure | N/A | 180 mm/s (425 pouces/min) | 15% | 1 |
| Denim | Découpe | 0.5 mm (0.0197") | 255 mm/s (602 pouces/min) | 100% | 1 |
| Nylon renforcé haute densité | Découpe | 3.6 mm (0.142") | 6 mm/s (14.2 pouces/min) | 100% | 1 |
| Polyester blanc | Découpe | 0.2 mm (0.00787") | 60 mm/s (142 pouces/min) | 100% | 1 |
| Polyester blanc haute densité | Découpe | 0.4 mm (0.0157") | 25 mm/s (59 pouces/min) | 100% | 1 |
| Cordura | Découpe | 0.35 mm (0.0138") | 150 mm/s (354 pouces/min) | 100% | 1 |
| Découpe | 0.5 mm (0.0197") | 95 mm/s (224 pouces/min) | 100% | 1 | |
| Feutre | Découpe | 4 mm (0.1575") | 70 mm/s (165 pouces/min) | 100% | 1 |
| Mousse polymère | Découpe | 40 mm (1.575") | 5 mm/s (12 pouces/min) | 100% | 1 |
| Découpe | 40 mm (1.575") | 15 mm/s (35 pouces/min) | 100% | 3 | |
| Mousse EVA | Découpe | 3 mm (0.118") | 140 mm/s (331 pouces/min) | 100% | 1 |
| Découpe | 5 mm (0.197") | 85 mm/s (201 pouces/min) | 100% | 1 | |
| Mousse de polyuréthane (PU) | Découpe | 10 mm (0.394") | 88.5 mm/s (209 pouces/min) | 100% | 1 |
| Fibre de carbone | Découpe | 0.5 mm (0.0197") | 15 mm/s (35.4 pouces/min) | 100% | 1 |
| Fibre de verre | Découpe | 0.7 mm (0.0276") | 5 mm/s (11.8 pouces/min) | 100% | 1 |
| Acier inoxydable | Gravure (profonde) | N/A | 70 mm/s (165 pouces/min) | 25% | 1 |
| Gravure (profonde) | N/A | 280 mm/s (661 pouces/min) | 100% | 1 | |
| Marquage | N/A | 865 mm/s (2040 pouces/min) | 100% | 1 | |
| Acier à outils | Gravure (profonde) | N/A | 70 mm/s (165 pouces/min) | 25% | 1 |
| Gravure (profonde) | N/A | 280 mm/s (661 pouces/min) | 100% | 1 | |
| Marquage | N/A | 865 mm/s (2040 pouces/min) | 100% | 1 |
Profondeur de mise au point inégalée : Grâce à sa remarquable profondeur de focalisation et à une taille de faisceau (waist) étendue, la XT8 élimine les réglages constants et permet une découpe en un seul passage, accélérant votre travail.
Précision en action : La taille du spot laser du PLH3D-XT8, inférieure à 200 µm, vous permet d’obtenir des détails précis pour les travaux artistiques et de traverser sans effort des matériaux comme du bois de 15 mm. Grâce à son faisceau hautement symétrique, le kerf (largeur du trait) reste identique quel que soit le sens de balayage.
Gravure en niveaux de gris et découpe à pleine puissance : Basculez entre deux modes : 50 % de puissance pour une gravure détaillée ou découpe haute vitesse à 100 % de puissance, afin de vous adapter rapidement aux matériaux et applications.
Buse d’assistance d’air intégrée : Améliorez l’efficacité de coupe avec notre buse intégrée. Profitez de vitesses de découpe jusqu’à six fois supérieures et de moins de dommages thermiques sur la pièce. Elle aide aussi à garder propre la fenêtre de protection ainsi que la lentille principale.
Radiateur à caloducs en cuivre : Notre technologie de refroidissement avancée assure des performances optimales et une excellente longévité en évacuant efficacement la chaleur vers un radiateur supplémentaire.
Sécurité de fonctionnement : Restez informé grâce à notre LED de signalisation, qui indique l’état armé du laser et alerte en cas de surchauffe pour plus de sécurité et une gestion correcte de la température.
Pilote intégré ultra-rapide : Bénéficiez de performances incomparables grâce à notre pilote intégré, garantissant une gravure précise et des résultats fiables. La proximité des diodes laser avec le pilote permet une modulation de courant à haute fréquence.
Boîtier tout en métal : Le carter du laser est entièrement fabriqué en métal durable, offrant une protection robuste et une longévité accrue de l’appareil.
Économisez 10 % en ajoutant LightBurn à votre kit XF+, XT-50 ou XT8.
Acheté conjointement avec nos kits Plug&Play, LightBurn est proposé à un prix promotionnel exclusif — vous démarrez ainsi dès le premier jour avec les meilleurs outils et le meilleur rapport performance/coût. Plébiscité par les utilisateurs de lasers du monde entier, LightBurn est le choix le plus populaire de la communauté, avec des milliers de licences vendues.
Le logiciel LightBurn est disponible en accessoire optionnel avec nos kits ou têtes laser et il est compatible avec tous les modules de coupe et de gravure Opt Lasers — y compris XT8, XT-50 et XF+. Il rationalise votre flux de travail et offre un contrôle précis pour des résultats de coupe et de gravure optimaux. Vous pouvez l’ajouter depuis la section Accessories en haut de la page.
Conseil de compatibilité : La compatibilité de LightBurn dépend du contrôleur de mouvement/de votre micrologiciel (et non du module laser lui-même). Il fonctionne avec la plupart des contrôleurs CNC disponibles et inclut un postprocesseur G-code personnalisé. Veuillez toutefois vérifier que votre contrôleur est pris en charge avant l’achat.
Que vous travailliez le bois, les plastiques, le cuir ou la mousse, l’association de LightBurn avec le matériel Opt Lasers assure des résultats fiables, efficaces et de haute qualité.
| PLH3D-XT8 | |
|---|---|
| Puissance optique maximale | 45 W |
| Taille de spot typique (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Dimensions de la tête laser (L x l x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Masse de la tête laser, typ. | 1050g (2.31 lb.) Avec LaserDock : 1230g (2.71 lb.) |
| Débit du ventilateur | 92 m3/h (53 CFM) |
| Niveau sonore du ventilateur | 58 dBA |
| Schéma des trous de fixation | 5x 4 trous, 24 x 15 mm (0.94 x 0.59 in.) |
| Type de trous de fixation | M3 x 0.5 x 3 mm |
| Température ambiante max. | 40°C (104°F) |
| Entrée de modulation | PWM/TTL, 0 – 24 V |
| Fréquence de base PWM recommandée | 1 – 10 kHz |
| Bande passante de modulation max. | 30 kHz |
| Impédance d’entrée de modulation | >1 kΩ |
| Tension de l’alimentation | 24 V |
| Courant minimal de l’alimentation 24 V | 8 A |
| Consommation électrique maximale | 170 W |
La PLH3D-XT8 est compatible avec la plupart des machines CNC, notamment celles des marques populaires telles que X-Carve, Shapeoko et Stepcraft. Elle peut être montée à l’aide du support universel fourni ou du LaserDock. La compatibilité avec votre contrôleur CNC est assurée via le PLH3D-CNC Adapter Pro, qui prend en charge les entrées PWM, TTL et analogiques (0–3 V, 0–5 V ou 0–24 V).
La XT8 permet de couper ou graver le bois, le contreplaqué, le MDF, le cuir, le caoutchouc, les textiles, les mousses, l’acrylique et bien d’autres. Elle grave aussi les métaux revêtus et certains métaux nus (avec ajustement d’angle). Son faisceau optique d’environ 45 W permet une coupe en un seul passage sur les matériaux fins et en multipassages pour les épaisseurs plus importantes.
L’installation initiale prend environ 30 minutes. Avec le système magnétique LaserDock PRO, l’accrochage/décrochage quotidien prend quelques secondes. Tous les connecteurs sont Plug&Play et fournis dans le kit.
Le kit inclut un outil de référence de hauteur pour une mise au point manuelle rapide. Placez-le sur le matériau et réglez la distance de travail nominale à 21 mm. Pour la coupe, ajustez en fonction de l’épaisseur du matériau.
La XT8 se connecte via le PLH3D-CNC Adapter Pro, qui prend en charge les entrées TTL, PWM et analogiques. Une alimentation 24 V et tous les câbles sont inclus.
Oui — la XT8 intègre une buse d’assistance d’air haute pression réglable pour accroître la vitesse/la qualité de coupe en évacuant les débris et en refroidissant la zone de coupe. Elle fonctionne avec de petits compresseurs courants (débit réel recommandé ~10–15 l/min pour la plupart des matériaux).
La XT8 dispose d’une protection contre la surchauffe et doit être utilisée avec des lunettes de protection laser certifiées CE (OD7+ pour 190–540 nm). Elle s’éteint automatiquement à 58 °C et redémarre à 50 °C. Respectez toujours les normes de sécurité laser (par ex. ANSI Z136.1).
La durée de vie en fonctionnement typique est de 20 000 à 30 000 heures. En cas de défaillance d’une diode, l’unité peut souvent être réparée par remplacement de la diode. Nettoyez régulièrement l’optique et assurez un flux d’air adéquat pour une longévité optimale.
Oui, mais inclinez la pièce (ou le laser) d’environ 7° afin que la réflexion ne retourne pas vers les diodes. Pour les métaux en général, introduisez une légère inclinaison et orientez le faisceau à l’opposé de l’opérateur. Portez toujours des lunettes OD7+.
Utilisez tout CAM générant du G-code : LightBurn (recommandé), Vectric, Fusion 360 ou des outils gratuits comme LaserGRBL. LightBurn offre un contrôle avancé, la gravure d’images et une configuration aisée avec nos préréglages.
Gravure : Réglez la distance de travail nominale à 21 mm à l’aide de l’outil de référence de hauteur pour une mise au point rapide et répétable.
Coupe (fine 1–6 mm) : Mettez au point de façon à placer la plus petite tache vers le milieu de l’épaisseur (commencez à 21 mm puis abaissez de la moitié de l’épaisseur).
Coupe (épaisse >6 mm) : Coupez couche par couche en abaissant légèrement la tête après chaque passe ; évitez tout contact de la buse avec la pièce. Certains matériaux (p. ex. contreplaqué de bouleau, MDF, mousse PU, pin) peuvent se couper épais en un seul passage avec la buse proche de la surface (sans toucher).
Mode « I » (50 %) : ~0–20 W pour la gravure en niveaux de gris détaillés et les dégradés fins.
Mode « II » (100 %) : pleine puissance pour la gravure noir et blanc à grande vitesse et la coupe efficace, y compris sur matériaux épais.
La XT8 accepte les commandes PWM/TTL/analogiques : 0–3 V, 0–5 V et 0–24 V sur l’entrée Mod #2 (PWM). Utilisez une fréquence de base PWM de 1–5 kHz (des fréquences plus élevées peuvent produire des niveaux de gris plus lisses). Le niveau logique « haut » est ≥3 V ; « bas » ≤0,8 V. Ne connectez pas des signaux simultanément sur les entrées analogique et PWM (masse commune).
Débit réel recommandé du compresseur : 10–12 l/min avec une cuve de ≥50 L pour un fonctionnement confortable. De nombreux utilisateurs réussissent avec des unités plus petites (p. ex. 5 L), mais les résultats varient. Installez un filtre et un séparateur d’huile ; en climat humide, ajoutez un sécheur d’air pour éviter les gouttelettes d’eau.
Consignes de débit d’air : coupe ~5–15 l/min ; gravure ~1–5 l/min. Évitez de dépasser ~15–20 l/min, ce qui peut réduire la vitesse de coupe. Un débitmètre est fortement recommandé.
Fixez le support de câble arrière, puis branchez fermement le câble à la XT8. En utilisation directe, connectez l’autre extrémité à l’Adapter PRO. Avec le LaserDock PRO, montez la partie côté laser à l’aide de quatre vis M4 alignées sur la position de votre broche, puis branchez le câble court et le tuyau d’air.
Radiateur : Soufflez régulièrement de l’air comprimé à travers le radiateur (surtout après des travaux générant beaucoup de fumées). Évitez de faire tourner le ventilateur en survitesse. Pour un nettoyage approfondi, déposez le capot avant environ toutes les 100 heures.
Assistance d’air / buse : Utilisez toujours la buse d’assistance d’air avec un flux d’air constant, sec et exempt d’huile pendant la coupe et la gravure. Elle maintient la fumée et les débris à l’écart de l’optique, aidant à garder la fenêtre optique de protection et la lentille principale propres et à réduire la fréquence des nettoyages.
Optique : Inspectez la fenêtre optique de protection avant chaque utilisation et nettoyez-la environ toutes les 100 heures. Remplacez-la si elle est endommagée (pièce de rechange disponible). La lentille principale doit également être nettoyée environ toutes les 100 heures.
Agents de nettoyage : Utilisez uniquement de l’IPA anhydre à 99,9 % et des matériaux non pelucheux adaptés. Évitez l’« alcool à friction » (~70 % IPA + eau) et les lingettes standard pour lunettes/microscopes (peuvent laisser des résidus). N’exercez que la force nécessaire pour éliminer la contamination afin de préserver les revêtements.
