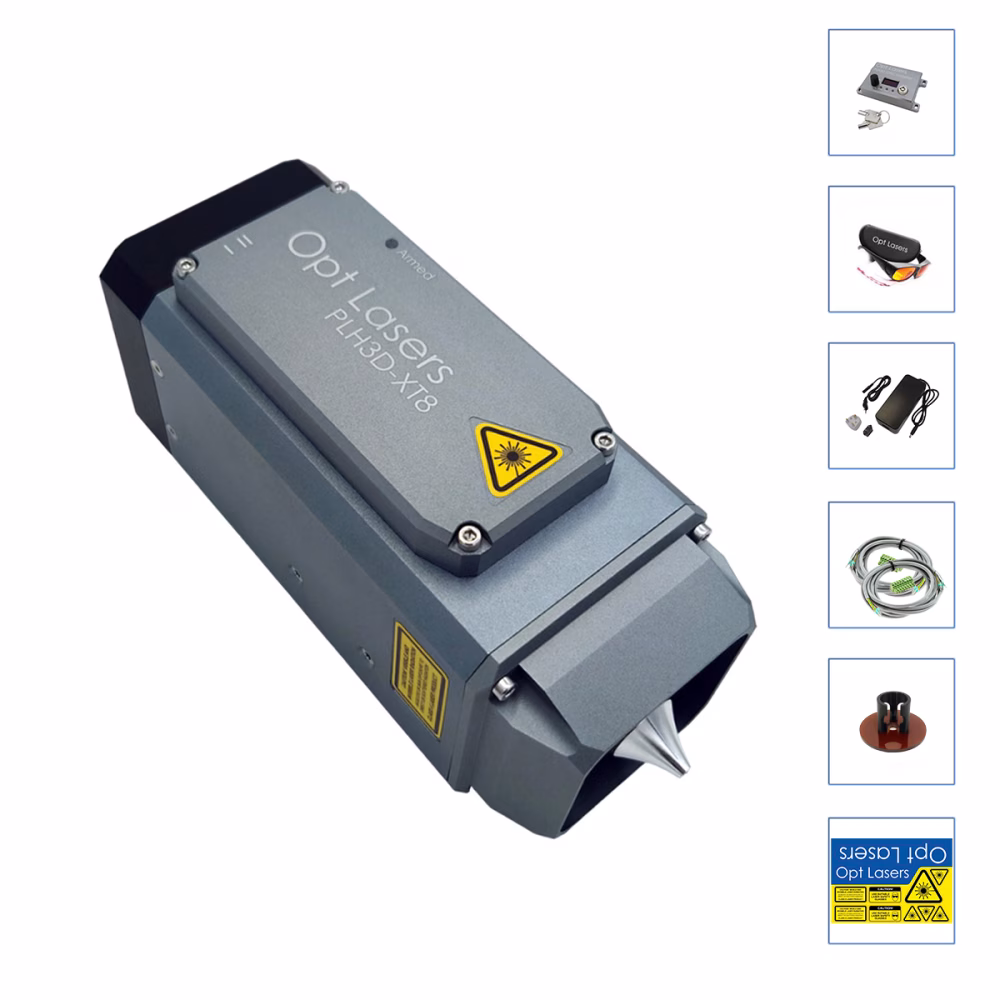

Kit de Mejora Láser PLH3D-XT8 para Next Wave CNC Shark
Especificaciones: 45W Potencia Óptica, HD 125DPI punto de 180um, espesor máximo de corte en madera 20mm (¾”)
Ideal Para: Corte y grabado ultra rápido tipo CO2, corte de materiales gruesos
Incluye: Cabezal láser, boquilla de aire, CNC Adapter Pro, gafas de protección láser, cubierta de haz, soporte y más.
|
|
|

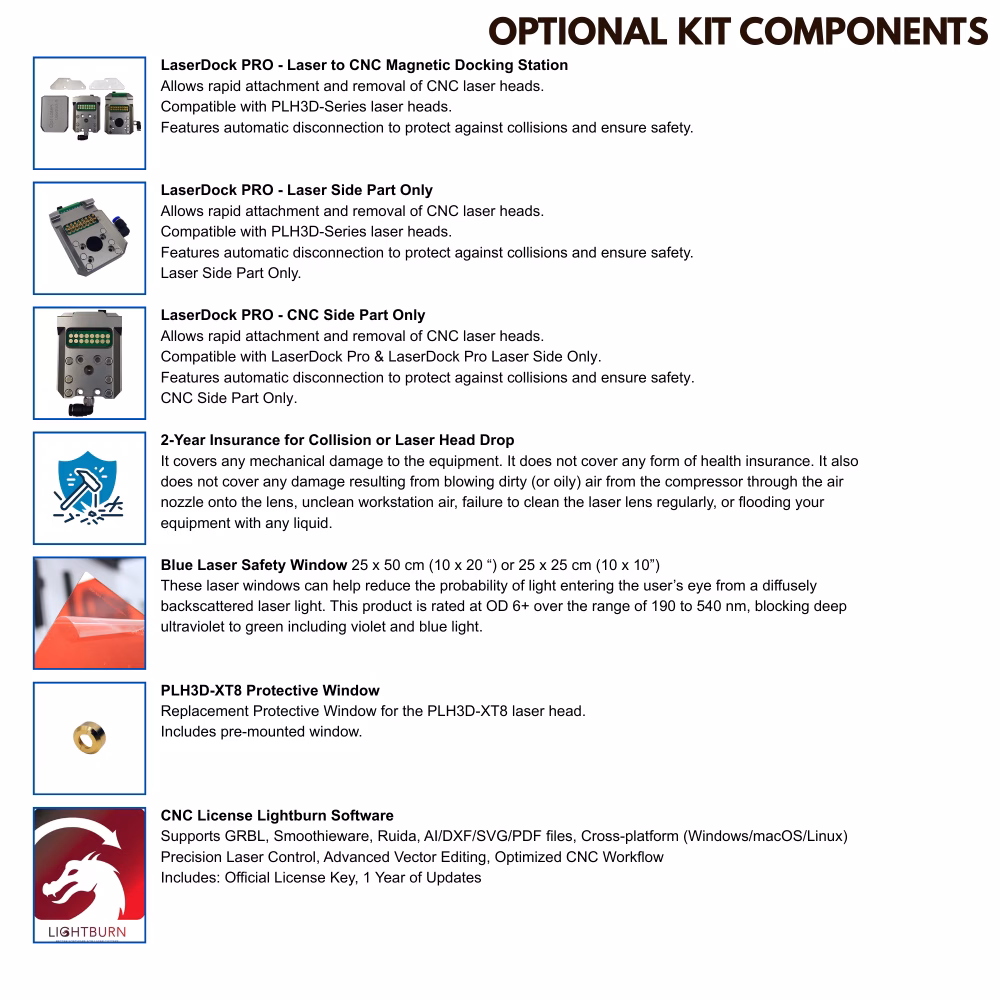

LaserDock PRO - Estación de acoplamiento magnético de láser a CNC |
|
|
|
LaserDock PRO - Sólo parte Laser Side |
|
|
|
LaserDock PRO - CNC sólo la parte lateral |
|
|
|
|
|
|
|
PLH3D-XT8 Ventana de protección |
|
|
|
|
Especificaciones: 45W de potencia óptica, HD 125DPI 180um punto, el espesor máximo de corte de madera de 20 mm (¾ " )
Mejor para: CO2-como Ultra alta velocidad de corte y grabado, corte de materiales gruesos

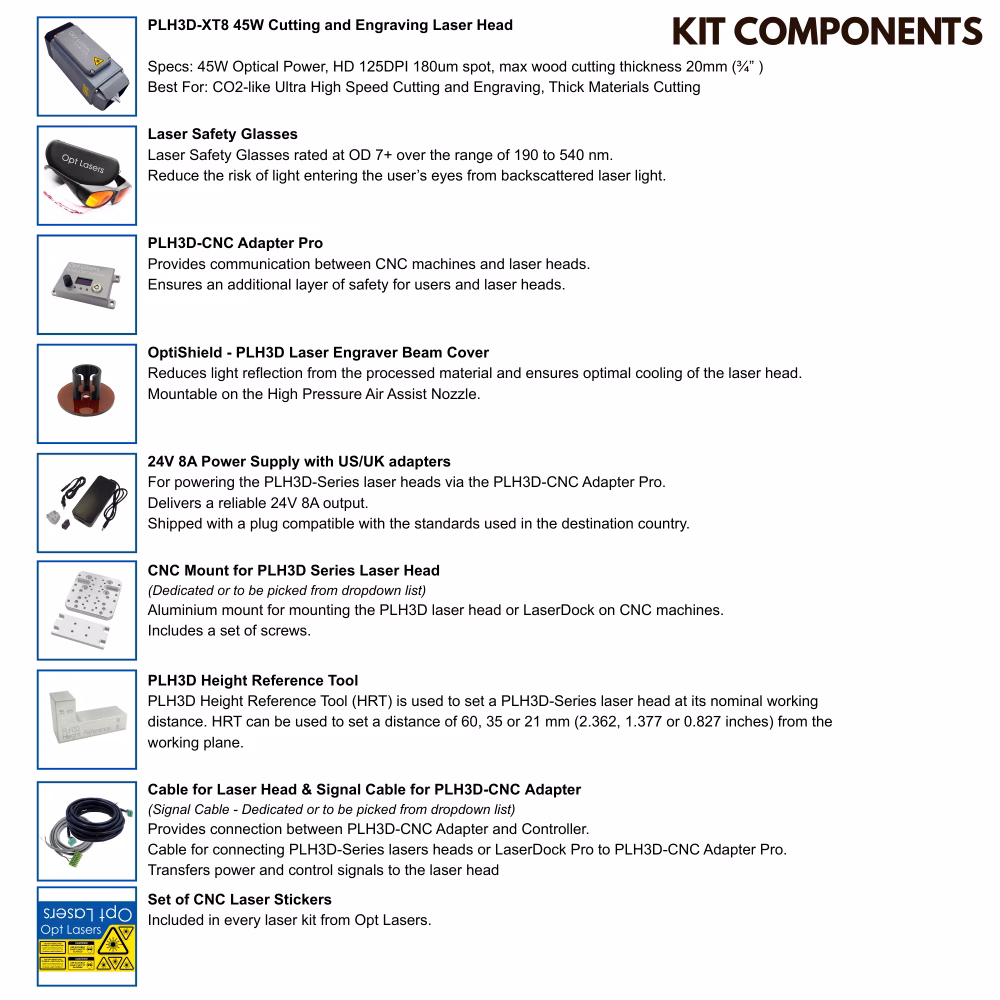

✔ Proporciona comunicación entre máquinas CNC y cabezas láser.
✔ Asegura una capa adicional de seguridad para usuarios y cabezas láser.
✔ Para alimentar los cabezales láser PLH3D-Series a través del adaptador PLH3D-CNC Pro.
✔ Entrega una salida fiable de 24V 8A.
✔ Se envía con un enchufe compatible con los estándares utilizados en el país de destino.
✔ Gafas de Seguridad Láser con clasificación OD 7+ en el rango de 190 a 540 nm.
✔ Reducen el riesgo de entrada de luz dispersa en los ojos del usuario por radiación láser retrodispersada.
✔ Soporte de aluminio para montar el cabezal láser de la serie PLH3D (XF+, XT-50,XT-10, XT8) o LaserDock Pro en configuraciones típicas de orificios de montaje de máquinas CNC.
✔ Incluye un juego de tornillos.
✔ Cable para conectar cabezales láser de la serie PLH3D o LaserDock Pro a PLH3D-CNC Adapter Pro.
✔ Transfiere señales de alimentación y control al cabezal láser.
✔ Reduce la reflexión de la luz del material procesado y asegura una refrigeración óptima del cabezal láser.
✔ Montable en la boquilla de asistencia de aire de alta presión.
✔ Proporciona conexión entre el Adaptador PLH3D-CNC y el CNC Next Wave Shark.
✔ Herramienta compacta para ajustes de distancia focal fácil y rápida para grabadores láser PLH3D-Series.
✔ Juego de pegatinas láser CNC.
✔ Incluido en cada kit láser de Opt Lasers.
Desbloquee todo el potencial de su Next Wave CNC Shark con los avanzados kits de actualización Plug&Play PLH3D-XT8 de Opt Lasers. Diseñados expertamente para una integración impecable, estos kits son totalmente compatibles con los modelos más populares de Next Wave CNC Shark. Experimente la potencia del Corte Láser de precisión y el Grabado Láser de alta resolución, optimizados para mejorar sus proyectos CNC.
Cada componente del kit está diseñado para máxima fiabilidad y eficiencia, garantizando una instalación sencilla y un rendimiento robusto. Desde grabados intrincados hasta cortes de alto rendimiento, el cabezal láser PLH3D-XT8 transforma su máquina CNC en una herramienta versátil y de alto desempeño para una amplia gama de aplicaciones.
Lleve las capacidades de su máquina CNC al siguiente nivel con esta actualización integral, diseñada para proporcionar precisión, versatilidad y fiabilidad incomparables. Ya sea profesional o entusiasta, el cabezal láser PLH3D-XT8 es su solución definitiva para convertir ideas en realidad.
¿Busca actualizar su máquina CNC con capacidades láser? Nuestros cabezales láser XT8 de Corte y Grabado CNC de Alto Rendimiento son la solución definitiva. Fabricados por el fabricante líder de la industria y creador del concepto de cabezal láser, nuestros impresionantes cabezales láser XT8 ofrecen un rendimiento inigualable.
El cabezal láser PLH3D-XT8 incorpora la tecnología patentada de diodos láser múltiples de Opt Lasers, impulsando sus capacidades de vanguardia. Este enfoque innovador garantiza un rendimiento y una precisión excepcionales, estableciendo un nuevo estándar en el procesamiento láser.

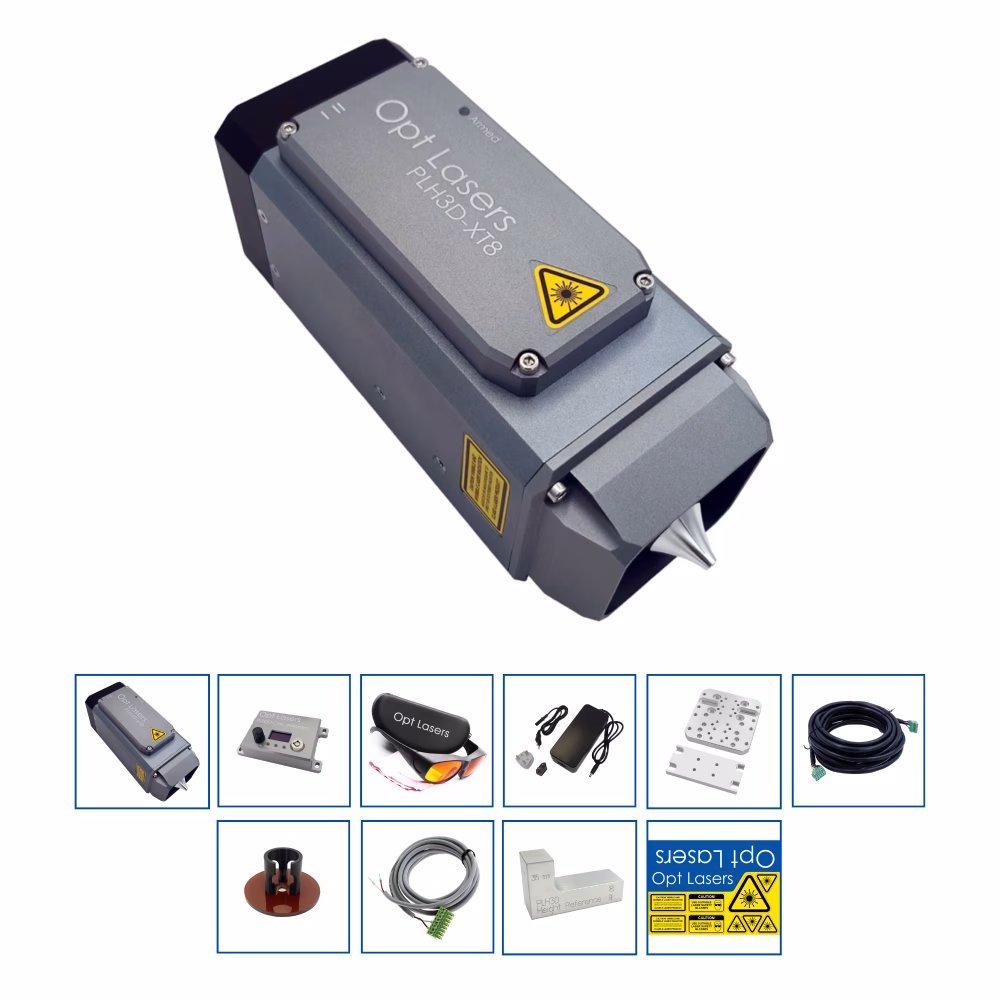

Este kit integral Shark incluye todos los componentes esenciales tales como Gafas de Seguridad Láser, Cubierta de Haz OptiShield, PLH3D-CNC Adapter Pro y un soporte de aluminio para facilitar la integración con las máquinas CNC Shark. Asimismo, el kit viene equipado con cable de señal Shark, cables de señal y una fuente de alimentación, asegurando compatibilidad con el controlador Shark CNC.
Confíe en lo mejor: este kit es su paquete Plug&Play completo, que proporciona un rendimiento superior y una puesta en marcha sin complicaciones para su máquina, de parte de Opt Lasers.
¡Haga clic para ver el XT8 en acción!
PLH3D-XT8 45W Láser – Demostración de Características y Rendimiento
Un cabezal láser de alto rendimiento de 45W con enfoque profundo minimiza la necesidad de reenfocar y permite cortes rápidos a una sola pasada. Compatible con una amplia variedad de materiales, proporciona detalles precisos con un tamaño de punto inferior a 200 µm. Dos modos de potencia permiten grabado en escala de grises de alta precisión o corte a máxima potencia. El sistema integrado de asistencia de aire, tubos de calor de cobre, controlador de alta velocidad, indicadores LED de estado y la robusta carcasa metálica garantizan un funcionamiento estable y fiable.
Kits Plug & Play – Cómo Instalar en Minutos
Una guía concisa sobre cómo cablear y configurar un láser PLH3D en routers populares como X-Carve y Shapeoko. Incluye configuración inicial y consejos para cortes y grabados precisos. Demuestra amplia compatibilidad con diversas plataformas CNC. Ideal como inicio rápido previo a su propia instalación.
PLH3D-CNC Adapter PRO – Solución de Control Definitiva para su Sistema Láser CNC
Simplifica el cableado y el control mediante conversión de señales, configuración guiada por OLED y ajustes predefinidos CNC-ready. Diagnóstico en tiempo real junto con sistemas de seguridad en capas (llave, verificación de señales, desarme automático) protegen al usuario y al hardware. Funciona con todos los cabezales láser PLH3D. Una resistente carcasa anodizada soporta condiciones de taller exigentes.
LaserDock PRO: Acoplamiento Sencillo para Cabezales Láser CNC
Acople o desacople su láser en segundos con precisión magnética y conexiones de aire y energía integradas. El desconectado automático protege ante colisiones con el eje Z, mientras que los pines dorados de resorte y el sistema de bloqueo de posición aseguran una alineación repetible. Compatible con todos los cabezales actuales y futuros; su montaje ordenado está preparado para el futuro. El aluminio anodizado duro garantiza durabilidad en ambientes de taller.
Accesorio opcional — agréguelo desde la lista en la parte superior de esta página.
Estos son los materiales más populares para corte y grabado láser utilizando el PLH3D-XT8.
Puede encontrar una tabla completa con resultados de pruebas de velocidad y potencia para muchos otros materiales debajo de esta sección.
Madera
Contrachapado
Cuero
Espuma
Caucho
Corcho
Aluminio Anodizado (Grabado)
Azulejos Cerámicos (Grabado)
Acrílico
Piedra (Grabado)
Papel y Cartón
Tejidos
Metales (Grabado)
Materiales Especiales
Vidrio
| Material | Tipo de Operación | Espesor | Velocidad | Potencia Láser | Pases |
|---|---|---|---|---|---|
| Madera | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Grabado | No aplica | 70 mm/s (165 pulg/min) | 20% | 1 | |
| Contrachapado | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Corte | 3 mm (0.118") | 22.5 mm/s (53.1 pulg/min) | 100% | 1 | |
| Corte | 4 mm (0.157") | 12 mm/s (28 pulg/min) | 100% | 1 | |
| Corte | 6 mm (0.236") | 6 mm/s (14 pulg/min) | 100% | 1 | |
| Corte | 10 mm (0.394") | 3 mm/s (7 pulg/min) | 100% | 1 | |
| Tablero de Fibra de Alta Densidad (HDF) | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Corte | 3 mm (0.118") | 12 mm/s (28 pulg/min) | 100% | 1 | |
| Tablero de Fibra de Densidad Media (MDF) | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Corte | 7.5 mm (0.295") | 4 mm/s (9.4 pulg/min) | 100% | 1 | |
| Balsa | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Corte | 12 mm (0.472") | 40 mm/s (94 pulg/min) | 100% | 2 | |
| Pino | Grabado | No aplica | 350 mm/s (827 pulg/min) | 100% | 1 |
| Corte | 15 mm (0.591") | 3 mm/s (7 pulg/min) | 100% | 1 | |
| Cuero de Cerdo Veg-Tan de Grano Superior | Grabado | No aplica | 3000 mm/s (7090 pulg/min) | 100% | 1 |
| Grabado | No aplica | 60 mm/s (142 pulg/min) | 2% | 1 | |
| Corte | 2 mm (0.079") | 50 mm/s (118 pulg/min) | 100% | 1 | |
| Cuero de Vaca Veg-Tan Duro de Grano Completo | Grabado | No aplica | 3000 mm/s (7090 pulg/min) | 100% | 1 |
| Grabado | No aplica | 60 mm/s (142 pulg/min) | 2% | 1 | |
| Corte | 4 mm (0.157") | 18 mm/s (42.5 pulg/min) | 100% | 1 | |
| Cuero Sintético PU (Poliuretano) | Corte | 2 mm (0.079") | 50 mm/s (118 pulg/min) | 100% | 1 |
| Mármol Blanco | Grabado (profundo) | No aplica | 52 mm/s (120 pulg/min) | 100% | 1 |
| Pizarra | Grabado | No aplica | 140 mm/s (330 pulg/min) | 100% | 1 |
| Acrílico Negro | Corte | 2 mm (0.079") | 7 mm/s (17 pulg/min) | 100% | 1 |
| Corte | 5 mm (0.197") | 6 mm/s (14 pulg/min) | 100% | 3 | |
| Corte | 10 mm (0.394") | 6 mm/s (14 pulg/min) | 100% | 4 | |
| Acrílico Transparente Naranja | Grabado | No aplica | 220 mm/s (520 pulg/min) | 5% | 1 |
| Acrílico Rojo | Corte | 2 mm (0.079") | 4.2 mm/s (9.9 pulg/min) | 100% | 1 |
| Acrílico Verde | Corte | 2 mm (0.079") | 2.8 mm/s (6.6 pulg/min) | 100% | 1 |
| Algodón | Grabado | No aplica | 180 mm/s (425 pulg/min) | 15% | 1 |
| Jean | Corte | 0.5 mm (0.0197") | 255 mm/s (602 pulg/min) | 100% | 1 |
| Nylon Reforzado de Alta Densidad | Corte | 3.6 mm (0.142") | 6 mm/s (14.2 pulg/min) | 100% | 1 |
| Poliéster Blanco | Corte | 0.2 mm (0.00787") | 60 mm/s (142 pulg/min) | 100% | 1 |
| Poliéster Blanco de Alta Densidad | Corte | 0.4 mm (0.0157") | 25 mm/s (59 pulg/min) | 100% | 1 |
| Cordura | Corte | 0.35 mm (0.0138") | 150 mm/s (354 pulg/min) | 100% | 1 |
| Corte | 0.5 mm (0.0197") | 95 mm/s (224 pulg/min) | 100% | 1 | |
| Fieltro | Corte | 4 mm (0.1575") | 70 mm/s (165 pulg/min) | 100% | 1 |
| Espuma de Polímero | Corte | 40 mm (1.575") | 5 mm/s (12 pulg/min) | 100% | 1 |
| Corte | 40 mm (1.575") | 15 mm/s (35 pulg/min) | 100% | 3 | |
| Espuma EVA | Corte | 3 mm (0.118") | 140 mm/s (331 pulg/min) | 100% | 1 |
| Corte | 5 mm (0.197") | 85 mm/s (201 pulg/min) | 100% | 1 | |
| Espuma de Poliuretano (PU) | Corte | 10 mm (0.394") | 88.5 mm/s (209 pulg/min) | 100% | 1 |
| Fibra de Carbono | Corte | 0.5 mm (0.0197") | 15 mm/s (35.4 pulg/min) | 100% | 1 |
| Fibra de Vidrio | Corte | 0.7 mm (0.0276") | 5 mm/s (11.8 pulg/min) | 100% | 1 |
| Acero Inoxidable | Grabado (profundo) | No aplica | 70 mm/s (165 pulg/min) | 25% | 1 |
| Grabado (profundo) | No aplica | 280 mm/s (661 pulg/min) | 100% | 1 | |
| Marcado | No aplica | 865 mm/s (2040 pulg/min) | 100% | 1 | |
| Acero para Herramientas | Grabado (profundo) | No aplica | 70 mm/s (165 pulg/min) | 25% | 1 |
| Grabado (profundo) | No aplica | 280 mm/s (661 pulg/min) | 100% | 1 | |
| Marcado | No aplica | 865 mm/s (2040 pulg/min) | 100% | 1 |
Profundidad de Enfoque Inigualable: Con su notable profundidad de enfoque y la extensión del diámetro del haz, el XT8 elimina la necesidad de ajustes constantes y permite el corte en un solo paso, acelerando su trabajo.
Precisión en Acción: El tamaño del punto láser del PLH3D-XT8, inferior a 200 µm, le permite lograr detalles precisos para trabajos artísticos y cortar sin esfuerzo materiales como madera de 15 mm. Gracias a su haz altamente simétrico, la anchura de corte (kerf) permanece constante en cualquier dirección de escaneo.
Grabado en Escala de Grises y Corte a Potencia Completa: Cambie entre dos modos: 50 % de potencia para grabado detallado o corte a alta velocidad con 100 % de potencia, adaptándose rápidamente a diversos materiales y aplicaciones.
Boquilla de Aire Integrada: Mejore la eficiencia del corte con nuestra boquilla integrada. Disfrute de velocidades de corte hasta seis veces más rápidas y menor daño térmico al material procesado. También ayuda a mantener limpia la ventana protectora y la lente principal.
Disipador Heatpipe de Cobre: Nuestra avanzada tecnología de refrigeración asegura un rendimiento óptimo y gran durabilidad al conducir eficientemente el calor hacia un disipador adicional.
Seguridad Operativa: Manténgase informado con nuestro LED de señalización, que indica el estado armado del láser y proporciona alertas de sobrecalentamiento para mayor seguridad y una adecuada gestión térmica.
Driver Integrado Súper Rápido: Experimente un rendimiento sin igual con nuestro driver integrado, que garantiza un grabado preciso y resultados confiables. La proximidad de los diodos láser al driver permite una modulación de corriente a alta frecuencia.
Cuerpo de Metal Completo: La carcasa del láser está construida completamente en metal resistente, asegurando una protección robusta y una mayor durabilidad del dispositivo.
Ahorre un 10% al añadir LightBurn a su Kit XF+, XT-50 o XT8.
Al comprarlo junto con nuestros Kits Plug&Play, LightBurn se ofrece a un precio exclusivo con descuento — para que comience con las mejores herramientas y el mejor valor desde el primer día. Ampliamente confiado por usuarios láser en todo el mundo, LightBurn es la opción más popular en la comunidad, con miles de licencias vendidas.
El software LightBurn está disponible como accesorio opcional con nuestros kits o cabezales láser y es compatible con todos los módulos de corte y grabado Opt Lasers — incluyendo XT8, XT-50 y XF+. Optimiza su flujo de trabajo y proporciona control preciso para resultados óptimos de corte y grabado. Puede añadirlo desde la sección de Accesorios en la parte superior de la página.
Consejo de compatibilidad: La compatibilidad de LightBurn depende del controlador de movimiento/firmware de su máquina (no del módulo láser en sí). Funciona con la mayoría de los controladores CNC disponibles e incluye un postprocesador Custom G-Code. Sin embargo, asegúrese de que su controlador esté soportado antes de comprar.
Ya trabaje con madera, plásticos, cuero o espuma, combinar LightBurn con el hardware Opt Lasers garantiza resultados fiables, eficientes y de alta calidad.
Nicky Norton es el creador del Método Norton — un flujo de trabajo ampliamente adoptado principalmente para el grabado láser en azulejos cerámicos (Norton White Tile), que también ha inspirado trabajos en madera y acero inoxidable. Sus proyectos circulan ampliamente en grupos de makers de Facebook, ganando reconocimiento constante y ayudando a los nuevos usuarios a mejorar sus resultados.
"(... ) Luego vi algunas publicaciones con grabados fantásticos realizados por personas que usaban el Opt Lasers PL3D-XT-50 de 6 vatios. Me puse en contacto con Opt Lasers y en poco tiempo tenía uno. En cuanto lo saqué de la caja, me di cuenta de que era un Módulo de Precisión de Alta Calidad. Algunos problemas iniciales al conectarlo a mi máquina láser fueron rápidamente superados gracias al fantástico soporte que recibí del equipo de Opt Lasers vía mensajes, correos electrónicos y llamadas por Zoom. La precisión y exactitud de este láser con un haz de 30 x 50 micras (fluencia láser increíblemente alta) pronto demostró ser insuperable en la calidad de los grabados que pude lograr.
En general, trabajar con los productos y el equipo de soporte de Opt Lasers ha sido una experiencia muy positiva y ha renovado mi entusiasmo por el uso del grabado con diodos."
Kris Crawford es un maker canadiense y creador de contenido detrás de Further North Fabrication, compartiendo construcciones en madera y metal en YouTube e Instagram. Desde 2021 utiliza Opt Lasers para añadir detalles intrincados a regalos para clientes y proyectos personales — una voz confiable que anima a otros a explorar la fabricación con láser CNC.
"(... ) La integración del láser con mi X-Carve CNC modificada fue un proceso sin inconvenientes, y desde entonces ha elevado las capacidades de mi instalación. La precisión y versatilidad del módulo Opt Lasers ha sido un cambio fundamental para mis proyectos DIY, permitiéndome crear diseños detallados y añadir grabados precisos a una variedad de materiales. Ya sea trabajando en madera, acrílico o metal, el láser ofrece resultados sobresalientes en cada uso."
April Wilkerson es una DIYer, trabajadora en madera y metal de Texas — conocida en YouTube como @AprilWilkerson — con más de 1.5 millones de suscriptores. Desde YouTube hasta la televisión, sus construcciones paso a paso empoderan a makers en todo el mundo, ahora con proyectos láser incluidos.
"(... ) La instalación y operación fueron sorprendentemente fluidas y fáciles, realmente plug and play. Pero dado que este era mi primer láser, necesitaba orientación desde el principio y el equipo de Opt fue fantástico; receptivo, conocedor y siempre dispuesto a tomarse el tiempo para responder exhaustivamente mis preguntas. ¡Incluso respondieron preguntas que ni siquiera sabía que debía hacer!"
Jim Neeb es un ingeniero jubilado y trabajador en madera con 45 años de experiencia, que ha apoyado a Opt Lasers desde los inicios a través de su canal de YouTube @JNWoodworks y nuestro grupo oficial de usuarios. Es conocido por su orientación clara y práctica y las demostraciones pulidas que ayudan a los makers a dominar las técnicas láser. También es un tester oficial que colabora con Avid CNC.
"(... ) Opt Lasers es la ÚNICA empresa de láseres de diodo que recomiendo porque realmente no existen otras compañías con productos siquiera cercanos a su nivel de calidad y servicio al cliente. Puedo decirlo con confianza a través de mi propia experiencia así como del feedback que recibo de mis contactos en YouTube alrededor del mundo."
| PLH3D-XT8 | |
|---|---|
| Potencia Óptica Máxima | 45 W |
| Tamaño de Punto Típico (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Dimensiones de la Cabeza Láser (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Peso Típico de la Cabeza Láser | 1050g (2.31 lb.) Con LaserDock: 1230g (2.71 lb.) |
| Caudal del Ventilador | 92 m3/h (53 CFM) |
| Ruido del Ventilador | 58 dBA |
| Patrón de Agujeros de Montaje | 5x 4 agujeros, 24 x 15 mm (0.94 x 0.59 in.) |
| Tipo de Agujero de Montaje | M3 x 0.5 x 3 mm |
| Temperatura Ambiente Máxima | 40°C (104°F) |
| Entrada de Modulación | PWM/TTL, 0 – 24 V |
| Frecuencia Base Recomendadade PWM | 1 – 10 kHz |
| Ancho de Banda Máximo de Modulación | 30 kHz |
| Impedancia de Entrada de Modulación | >1 kΩ |
| Tensión de la Fuente de Alimentación | 24 V |
| Corriente Mínima de PSU de 24 V | 8 A |
| Consumo Máximo de Potencia | 170 W |
El PLH3D-XT8 es compatible con la mayoría de máquinas CNC, incluyendo marcas populares como X-Carve, Shapeoko, Stepcraft. Puede montarse usando el soporte universal incluido o LaserDock. La compatibilidad con su controlador CNC se garantiza a través del Adaptador PLH3D-CNC Pro, que soporta entradas PWM, TTL y analógicas (0–3V, 0–5V o 0–24V).
El XT8 puede cortar o grabar madera, contrachapado, MDF, cuero, goma, textiles, espuma, acrílico y muchos más. También puede grabar sobre metales recubiertos y algunos metales sin recubrimiento (con ajuste de ángulo). Su potente haz óptico de ~45 W permite corte en una sola pasada en materiales delgados y corte multipasadas para materiales más gruesos.
La instalación inicial toma aproximadamente 30 minutos. Con el sistema magnético LaserDock PRO, el montaje y desmontaje diario demora segundos. Todos los conectores son Plug&Play y están suministrados en el kit.
El kit incluye una Herramienta de Referencia de Altura para un enfoque manual rápido. Colóquela sobre el material y ajuste el láser a la distancia nominal de trabajo de 21 mm. Para corte, ajuste según el grosor del material.
El XT8 se conecta mediante el Adaptador PLH3D-CNC Pro, soportando entradas TTL, PWM y analógicas. Se incluye fuente de alimentación de 24 V y todos los cables necesarios.
Sí — el XT8 cuenta con una Boquilla Ajustable de Asistente de Aire de Alta Presión incorporada para mejorar la velocidad y calidad de corte al despejar residuos y enfriar el corte. Funciona con compresores pequeños comunes (flujo de aire recomendado real ~10–15 l/min para la mayoría de materiales).
El XT8 tiene protección contra sobrecalentamiento y debe usarse con gafas de seguridad láser con certificación CE (OD7+ para 190–540 nm). Se apaga automáticamente a 58 °C y se reactiva a 50 °C. Siempre siga las normas de seguridad láser (p. ej., ANSI Z136.1).
La vida útil típica operativa es de 20,000 a 30,000 horas. Si falla un diodo, generalmente se puede reparar reemplazando el diodo. Limpie regularmente la óptica y garantice un flujo de aire adecuado para una mayor durabilidad.
Sí, pero incline la pieza de trabajo (o el láser) alrededor de 7° para que la reflexión no regrese a los diodos. Para metales en general, introduzca una ligera inclinación y asegúrese de que el haz esté orientado lejos del operador. Use siempre gafas OD7+.
Use cualquier CAM que genere código G: LightBurn (recomendado), Vectric, Fusion 360, o herramientas gratuitas como LaserGRBL. LightBurn ofrece control avanzado, grabado de imágenes y configuración sencilla con nuestros perfiles preestablecidos.
Grabado: Ajuste la distancia nominal de trabajo a 21 mm usando la Herramienta de Referencia de Altura para un enfoque rápido y repetible.
Corte (materiales finos 1–6 mm): Enfoque para que el punto más pequeño esté cerca del centro del grosor del material (comience en 21 mm, luego baje a la mitad del espesor).
Corte (materiales gruesos >6 mm): Corte por capas, bajando ligeramente el cabezal después de cada pasada; evite que la boquilla toque la pieza. Algunos materiales (ej. contrachapado de abedul, MDF, espuma PU, pino) pueden cortarse gruesos en una sola pasada con la boquilla cerca de la superficie (sin contacto).
Modo “I” (50%): Rango ~0–20 W para grabado detallado en escala de grises y sombreado fino.
Modo “II” (100%): Potencia máxima para grabado rápido en blanco y negro y corte eficiente, incluyendo materiales más gruesos.
El XT8 acepta control PWM/TTL/Analógico: 0–3 V, 0–5 V y 0–24 V en la Entrada de Modulación #2 (PWM). Use una frecuencia base PWM de 1–5 kHz (frecuencias más altas pueden ofrecer escala de grises más suave). Lógica “alta” es ≥3 V; “baja” ≤0.8 V. No conecte señales simultáneamente a entradas analógica y PWM (comparten tierra).
Flujo de aire real recomendado del compresor: 10–12 l/min con un tanque de ≥50 L para operación cómoda. Muchos usuarios tienen éxito con unidades más pequeñas (p.ej., 5 L), aunque los resultados varían. Instale un filtro y separador de aceite; en climas húmedos añada un secador de aire para evitar gotas de agua.
Puntos de ajuste de flujo: corte ~5–15 l/min; grabado ~1–5 l/min. Evite exceder ~15–20 l/min ya que puede reducir la velocidad de corte. Se recomienda encarecidamente usar un caudalímetro.
Asegure el soporte trasero del cable y luego conecte firmemente el cable al XT8. Para uso directo, conecte el otro extremo al Adaptador PRO. Con LaserDock PRO, monte la Parte del Lado Láser usando cuatro tornillos M4 alineados con la posición de su husillo, luego conecte el cable corto y la manguera de aire.
Disipador: Sople aire comprimido a través del disipador regularmente (especialmente después de trabajos con humo). Evite sobrecargar el ventilador. Para limpieza profunda, retire la cubierta frontal aproximadamente cada 100 horas.
Asistente de Aire / Boquilla: Use siempre la boquilla de asistente de aire con flujo constante, seco y libre de aceite durante corte y grabado. Esto mantiene el humo y los residuos alejados de la óptica, ayudando a conservar limpia la ventana protectora y la lente principal, reduciendo la frecuencia de limpieza.
Óptica: Inspeccione la ventana protectora antes de cada uso y límpiela aproximadamente cada 100 horas. Reemplace la ventana protectora si está dañada (se dispone de repuestos). La lente principal también debe limpiarse aproximadamente cada 100 horas.
Agentes de limpieza: Use únicamente IPA anhidro 99.9% y materiales apropiados sin pelusa. Evite el “alcohol isopropílico” (~70% IPA + agua) y toallitas típicas para gafas o microscopios (pueden dejar residuos). Aplique solo la fuerza necesaria para remover contaminantes para proteger los recubrimientos.
