1 x PLH3D-XT8 45W Kesme ve Gravür Lazer Kafası
Özellikler: 45W Optik Güç, HD 125DPI 180um spot, maksimum ahşap kesme kalınlığı 20mm (¾")
En İyi Kullanım Alanları: CO2 benzeri Ultra Yüksek Hızlı Kesme ve Gravür, Kalın Malzemelerin Kesimi
İndirimli fiyat!
Yeni
X-Carve CNC için XT8 45W Tak&Çalıştır Lazer Kiti
X-Carve PLH3D-XT8 Lazer Yükseltme Kiti
Özellikler 45 W optik güç, HD 125 DPI, 180 µm spot, tek geçişte 20 mm'ye (¾") kadar ahşap keser
En İyi Kullanım Alanı: Kalın malzemeler de dahil olmak üzere CO₂ benzeri ultra yüksek hızlı kesim ve hassas gravür
Uyumluluk: Carbide X-Carve CNC'lerle tam uyumlu - Kutudan çıkar çıkmaz kuruluma hazır
005877
Black November 2025!
|
|
|
LaserDock PRO - Lazerden CNC'ye Manyetik Yerleştirme İstasyonu $179.10 $143.28 |
Frequently Bought Together
|
|
|
$15.00 $3.00 |
Insurance Options
CNC Machine Control Software
Additional Safety Accessories
|
|
|
$168.30 |
Spare Accessories
|
|
|
$26.10 |
Paket içeriği
-
-
1 x PLH3D-CNC Adaptör Pro
✔ CNC makineleri ve lazer kafaları arasında iletişim sağlar.
Kullanıcılar ve lazer kafaları için ek bir güvenlik katmanı sağlar.
-
1 x ABD/İngiltere adaptörlü 24V 8A Güç Kaynağı
PLH3D-Serisi lazer kafalarına PLH3D-CNC Adapter Pro aracılığıyla güç sağlamak için.
✔ Güvenilir bir 24V 8A çıkış sağlar.
✔ Hedef ülkede kullanılan standartlarla uyumlu bir fiş ile gönderilir.
-
1 x Lazer Güvenlik Gözlüğü
✔ 190 ila 540 nm aralığında OD 7+ derecesine sahip Lazer Güvenlik Gözlüğü.
✔ Geri saçılan lazer ışığından kullanıcının gözüne ışık girmesi riskini azaltır.
-
1 x PLH3D Serisi Lazer Kafası için Evrensel CNC Bağlantısı
PLH3D Serisi (XF+, XT-50,XT-10, XT8) lazer kafasını veya LaserDock Pro'yu CNC makinelerinin tipik montaj deliği konfigürasyonlarına monte etmek için alüminyum montaj parçası.
✔ Bir dizi vida içerir.
-
1 x PLH3D-XT8 Lazer Kafası için Kablo (7m / 22 ft)
PLH3D-Serisi lazer kafalarını veya LaserDock Pro'yu PLH3D-CNC Adapter Pro'ya bağlamak için kablo.
Güç ve kontrol sinyallerini lazer kafasına aktarır.
-
1 x OptiShield - PLH3D Lazer Gravür Makinesi Işın Kapağı
✔ İşlenen malzemeden ışık yansımasını azaltır ve lazer kafasının optimum şekilde soğutulmasını sağlar.
✔ Yüksek Basınçlı Hava Destek Nozuluna monte edilebilir.
-
1 x PLH3D-CNC Adaptörü için MASSO Sinyal Kablosu
PLH3D-CNC Adaptörü ile MASSO G3 veya MASSO G3 Dokunmatik Denetleyici arasında bağlantı sağlar.
-
1 x PLH3D Yükseklik Referans Aracı
✔ PLH3D Serisi lazer kazıyıcılar için kolay ve hızlı odak mesafesi ayarlamaları için kompakt araç.
-
İndir
Ürün açıklaması
Opt Lasers'ın bu pazarda ilk kez sunduğu avantajlar
5 yıllık Opt Lasers garantisi
İadeler için 30 gün memnuniyet garantisi
Ömür boyu teknik destek
Müşteri desteğinde 1 numara
İadeler için 30 gün memnuniyet garantisi
Ömür boyu teknik destek
Müşteri desteğinde 1 numara
Eşsiz dayanıklılık ve güvenilirlik
İsteğe bağlı çarpışma veya lazer kafası düşmesine karşı sigorta
Lazer kafası konseptinin yaratıcısından ürün
Polonya'da üretilmiştir, AB
İsteğe bağlı çarpışma veya lazer kafası düşmesine karşı sigorta
Lazer kafası konseptinin yaratıcısından ürün
Polonya'da üretilmiştir, AB
X-Carve PLH3D-XT8 Lazer Kitine neler dahildir?
Opt Lasers'ın bu Tak ve Çalıştır Lazer Yükseltme Kiti, X-Carve CNC makinenizi hassas kesim ve kazıma özellikleriyle geliştirmek için mükemmel bir çözümdür. CNC lazer kafalarının orijinal yaratıcısı ve endüstri lideri tarafından tasarlanan kit, hızlı ve sorunsuz kurulum için ihtiyacınız olan her şeyi içerir. X-Carve ile tamamen uyumludur ve dünya çapındaki profesyoneller tarafından güvenilmektedir, ilk günden itibaren maksimum performans ve güvenilirlik sağlar.
- PLH3D-XT8 Lazer Kafası - En güçlü ve gelişmiş mavi lazer modülümüz
- PLH3D-CNC Adapter Pro - CNC'nizi akıllı güvenlik özellikleriyle bağlar
- Lazer Güvenlik Gözlükleri - Mavi lazer ışığına karşı CE dereceli koruma
- Özel Sinyal Kablosu - Kararlı ve parazitsiz sinyal iletimi için optimize edilmiştir
- Özel Montaj - Güvenli ve sağlam montaj sistemi
- Yükseklik Referans Aracı - Doğru çalışma mesafesinin hızla ayarlanmasına yardımcı olur
- Güç Kaynağı - Uluslararası fişlere sahip yüksek kaliteli, düşük gürültülü 24V PSU
- Lazer Kafası için Kablo - Eşleşen konektörlere sahip dayanıklı kablo
- OptiShield - Hava nozullu güvenli ışın koruması
- CNC Lazer Çıkartma Seti - Güvenli lazer kullanımı için makinenizi işaretleyin
- Vida Seti - İhtiyaç duyulan tüm vidalar kite dahildir
Başlamak için ihtiyacınız olan her şey - gizli maliyetler veya eksik bileşenler olmadan!
PLH3D Serisi: Konseptten Sonuçlara - İş Başında Görün
PLH3D-XT8 45W Lazer - Özellikler ve Performans Demosu
Derin odaklı yüksek performanslı 45W lazer kafası, yeniden odaklama ihtiyacını en aza indirir ve hızlı, tek geçişli kesimler sağlar. Çok çeşitli malzemelerle uyumlu olan bu lazer, 200 µm'nin altında spot boyutuyla net ayrıntılar sunar. İki güç modu, hassas gri tonlamalı gravür veya tam güçlü kesim sağlar. Entegre hava desteği, bakır ısı boruları, hızlı sürücü, durum LED'leri ve sağlam tam metal gövde istikrarlı, güvenilir performans sağlar.
Tak ve Çalıştır Kitleri - Dakikalar İçinde Nasıl Kurulur
X-Carve ve Shapeoko gibi popüler frezelerde PLH3D lazerin kablolanması ve yapılandırılması için kısa bir kılavuz. Temiz kesimler ve gravürler için ilk çalıştırma ayarlarını ve ipuçlarını kapsar. Birçok CNC platformunda geniş uyumluluk gösterir. Kendi kurulumunuzdan önce hızlı bir başlangıç olarak idealdir.
PLH3D-CNC Adapter PRO - CNC Lazer Kurulumunuz için Üstün Kontrol Çözümü
Sinyal dönüştürme, OLED kılavuzlu kurulum ve CNC'ye hazır ön ayarlarla kablolama ve kontrolü basitleştirir. Gerçek zamanlı tanılama ve katmanlı güvenlik (anahtar, sinyal kontrolü, otomatik devre dışı bırakma) kullanıcıları ve donanımı korur. Tüm PLH3D lazer kafaları ile çalışır. Sağlam anodize muhafaza, atölye taleplerine karşı dayanıklıdır.
LaserDock PRO: CNC Lazer Kafaları için Zahmetsiz Bağlantı
Manyetik hassasiyet ve entegre hava/güç ile lazerinizi saniyeler içinde açıp kapatın. Otomatik bağlantı kesme özelliği Z ekseni darbelerine karşı koruma sağlarken, altın kaplama yaylı pimler ve konum kilitleme özelliği tekrarlanabilir hizalama sağlar. Mevcut ve gelecekteki tüm kafalarla uyumlu olan bu ürün, düzenli ve geleceğe dönük bir montajdır. Sert anodize alüminyum, atölye ortamlarında dayanıklılık sağlar.
İsteğe bağlı aksesuar - bu sayfanın üst kısmındaki listeden ekleyin.
Neleri Kesebilir veya Gravür Yapabilirsiniz?
Bunlar, PLH3D-XT8 ile lazer kesim ve gravür için en popüler malzemelerdir.
Bu bölümün altında, birçok başka malzeme için hız ve güç test sonuçlarını içeren tam tabloyu bulabilirsiniz.
Ahşap
Kontrplak
Deri
Köpük
Kauçuk (PVC içermez)
Mantar
Eloxallı Alüminyum (Gravür)
Seramik Fayans (Gravür)
Akrilik
Taş (Gravür)
Kâğıt ve Karton
Tekstiller
Metaller (Gravür)
Özel Malzemeler
CamVe aşağıdaki tabloda listelenen daha birçok malzeme.
PLH3D-XT8 – Kesim ve Gravür Hızları Tablosu
PLH3D-XT8 ile örnek kesim ve gravür hızları
| Malzeme | İşlem türü | Kalınlık | Hız | Lazer gücü | Geçiş sayısı |
|---|---|---|---|---|---|
| Ahşap | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravür | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Kontrplak | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Kesim | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Kesim | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Kesim | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Yüksek yoğunluklu lif levha (HDF) | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Orta yoğunluklu lif levha (MDF) | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Çam | Gravür | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Kesim | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Bitkisel tabaklanmış üst yüzey (top-grain) domuz derisi | Gravür | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravür | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Kesim | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Sert, bitkisel tabaklanmış tam tane (full-grain) sığır derisi | Gravür | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravür | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Kesim | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (poliüretan) suni deri | Kesim | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Beyaz mermer | (Derin) gravür | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Kayrak taşı | Gravür | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Siyah akrilik | Kesim | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Kesim | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Kesim | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Turuncu şeffaf akrilik | Gravür | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Kırmızı akrilik | Kesim | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Yeşil akrilik | Kesim | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Pamuk | Gravür | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Denim | Kesim | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Yüksek yoğunluklu takviyeli naylon | Kesim | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Beyaz polyester | Kesim | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Yüksek yoğunluklu beyaz polyester | Kesim | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Kesim | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Kesim | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Keçe | Kesim | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Poli köpük | Kesim | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Kesim | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA köpük | Kesim | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Kesim | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Poliüretan (PU) köpük | Kesim | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Karbon fiber | Kesim | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Cam elyafı | Kesim | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Paslanmaz çelik | (Derin) gravür | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Derin) gravür | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| İşaretleme | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Takım çeliği | (Derin) gravür | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Derin) gravür | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| İşaretleme | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
PLH3D-XT8 Lazer Kafasının Özellikleri ve Faydaları
Eşsiz odak derinliği: Olağanüstü odak derinliği ve uzatılmış ışın beli (beam waist) sayesinde XT8, sürekli ayar ihtiyacını ortadan kaldırır ve tek geçişte kesime olanak tanır; böylece çalışmanızı hızlandırır.
Eylemde hassasiyet: PLH3D-XT8’in 200 µm’nin altındaki lazer nokta boyutu, sanatsal çalışmalar için ince detaylar elde etmenizi ve 15 mm ahşap gibi malzemeleri zahmetsizce kesmenizi sağlar. Son derece simetrik demeti sayesinde kerf (kesim çizgisi genişliği) her iki tarama yönünde de aynı kalır.
Gri tonlamalı kazıma ve tam güçte kesim: İki mod arasında geçiş yapın: ayrıntılı kazıma için %50 veya yüksek hızlı kesim için %100 güç; böylece farklı malzemelere ve uygulamalara hızla uyum sağlayın.

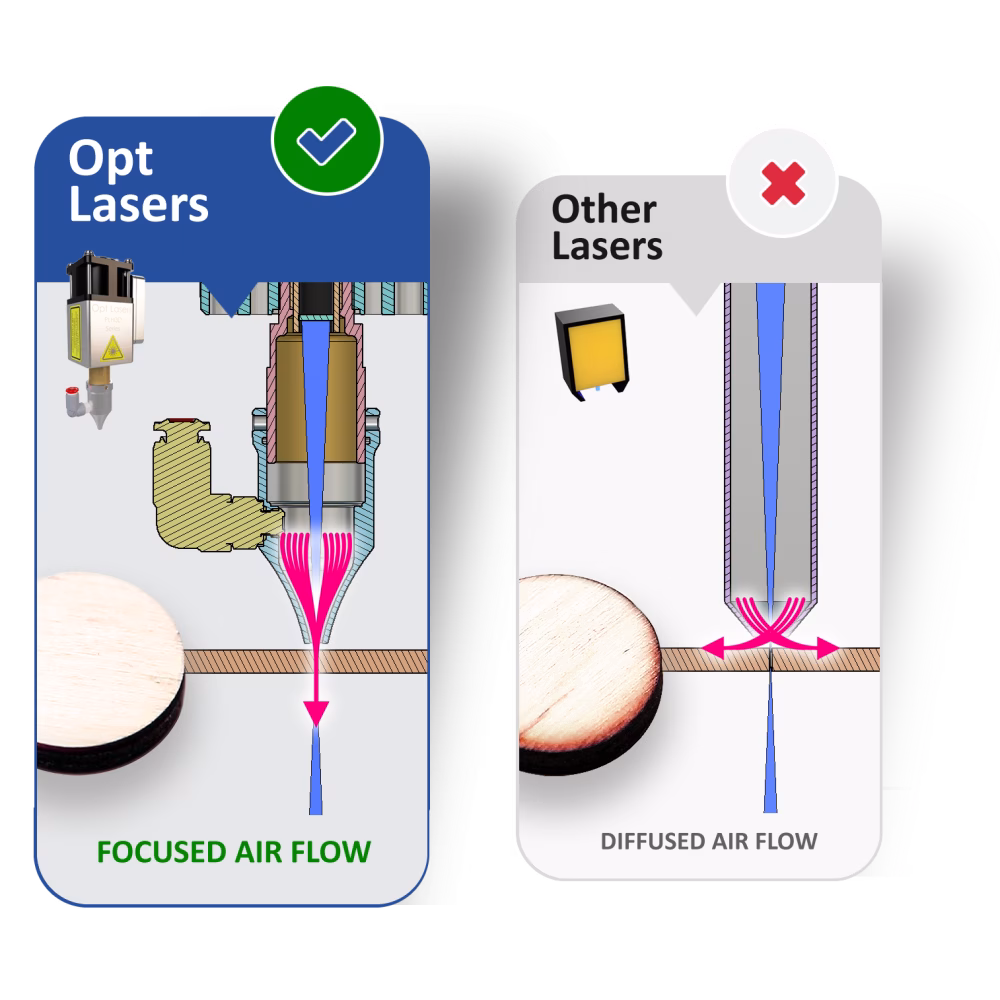

Entegre hava destekli nozul: Entegre nozulumuzla kesim verimliliğini artırın. İşlenen malzemede ısı kaynaklı hasarı azaltırken, kesim hızlarında altı kata kadar artış elde edin. Ayrıca koruyucu pencereyi ve ana merceği temiz tutmaya yardımcı olur.
Bakır ısı borulu soğutucu: Gelişmiş soğutma teknolojimiz, ısıyı ek bir soğutucuya verimli biçimde aktararak optimum soğutma performansı ve uzun ömür sağlar.
Çalışma güvenliği: Lazerin devreye alınmış durumunu gösteren ve aşırı ısınma uyarıları veren sinyal LED’imiz sayesinde sürekli bilgi sahibi olun; bu da güvenliği artırır ve doğru sıcaklık yönetimi sağlar.

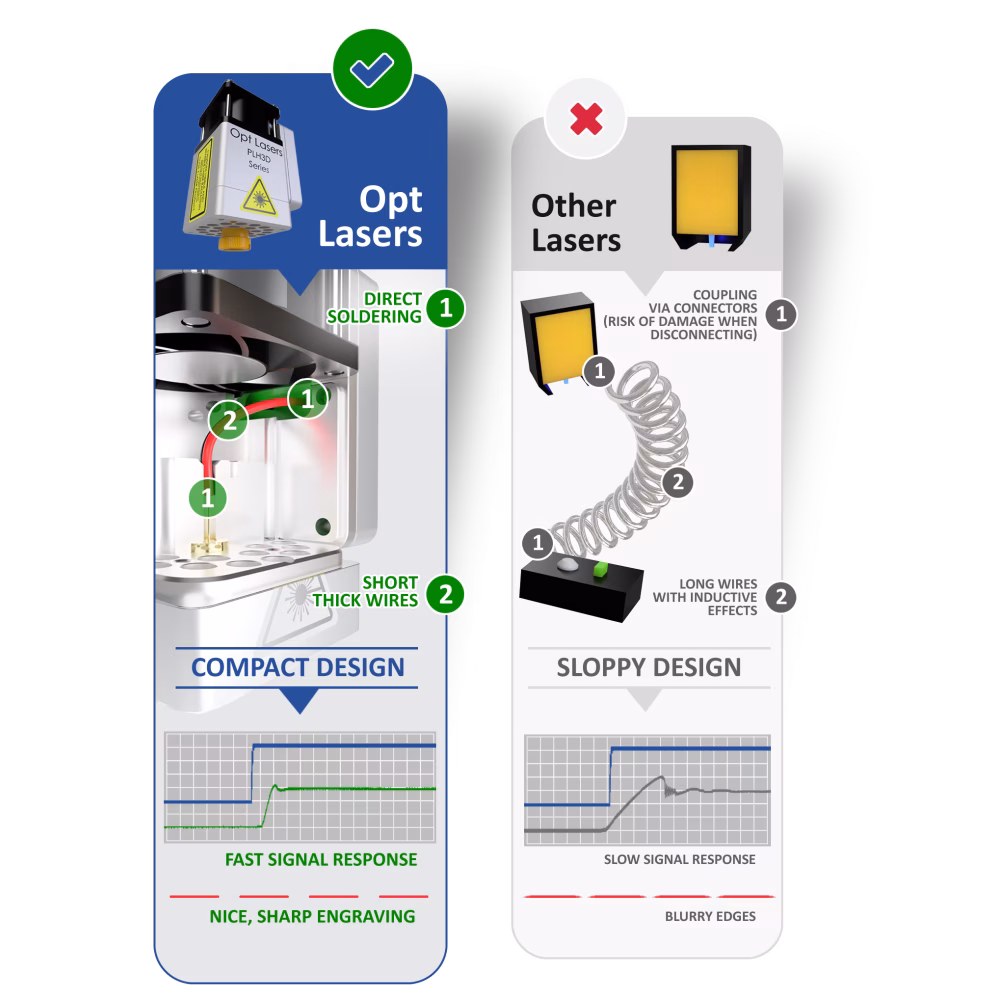

Süper hızlı entegre sürücü: Entegre sürücümüzle benzersiz performans deneyimleyin; hassas kazıma ve güvenilir sonuçlar elde edin. Lazer diyotlarının sürücüye çok yakın konumlandırılması, yüksek frekanslı akım modülasyonunu mümkün kılar.
Tamamen metal gövde: Lazerin kasası tamamen dayanıklı metaldir; bu da cihaza sağlam koruma ve daha uzun kullanım ömrü sağlar.
LightBurn Yazılımı — Opt Lasers Kitleriyle birlikte satın alındığında %10 indirim
LightBurn’ü XF+, XT-50 veya XT8 kitinize eklediğinizde %10 tasarruf edin.
Plug&Play kitlerimizle birlikte satın alındığında LightBurn, özel indirimli fiyatla sunulur — böylece ilk günden itibaren en iyi araçlarla ve en iyi toplam maliyet/performans değeriyle işe başlarsınız. Dünya genelindeki lazer kullanıcılarının geniş çapta güvendiği LightBurn, binlerce lisans satışıyla topluluğun en yaygın tercihidir.
LightBurn yazılımı, lazer kitlerimiz veya lazer kafalarımızla opsiyonel aksesuar olarak sunulur ve XT8, XT-50 ve XF+ dahil tüm Opt Lasers kesme ve gravür modülleriyle uyumludur. İş akışınızı sadeleştirir ve optimum kesme ile gravür sonuçları için hassas kontrol sağlar. Sayfanın üst kısmındaki Accessories bölümünden ekleyebilirsiniz.
Uyumluluk ipucu: LightBurn’ün uyumluluğu, lazer modülünden değil, tezgâhınızın hareket kontrolörü/firmware’inden bağımlıdır. Mevcut CNC kontrolörlerinin çoğuyla çalışır ve özelleştirilmiş bir G-Code post-prosesörü içerir. Ancak satın almadan önce kontrolörünüzün desteklendiğinden emin olun.
İster ahşap, polimerler, deri ister köpükle çalışıyor olun, LightBurn’ün Opt Lasers donanımıyla eşleştirilmesi güvenilir, verimli ve yüksek kaliteli sonuçlar sağlar.
Müşteri Hikâyeleri – Opt Lasers
Nicky Norton, başta seramik karolar (Norton White Tile) üzerinde lazer gravür için yaygın biçimde benimsenen bir iş akışı olan Norton Method’un yaratıcısıdır; aynı zamanda ahşap ve paslanmaz çelik üzerindeki çalışmalara da ilham vermektedir. Projeleri Facebook’taki maker topluluklarında geniş çapta dolaşmakta, sürekli takdir toplamakta ve yeni başlayanların sonuçlarını iyileştirmelerine yardımcı olmaktadır.
"(... ) Sonra Opt Lasers PL3D-XT-50 6 watt kullanan kişilerin paylaştığı muhteşem gravürleri gördüm. Opt Lasers ile iletişime geçtim ve kısa sürede bir tane edindim. Kutuyu açar açmaz bunun yüksek kalite işçilikle üretilmiş bir hassasiyet modülü olduğunu anladım. Lazer makineme bağlantıda yaşadığım küçük başlangıç sorunları, Opt Lasers destek ekibinden mesajlar/e-postalar ve Zoom görüşmeleri yoluyla aldığım mükemmel destek sayesinde hızla aşıldı. 30 × 50 mikrometre ışın (son derece yüksek lazer flüansı) ile bu lazerin sağladığı hassasiyet ve doğruluk, elde edebildiğim gravür kalitesinde kısa sürede rakipsiz olduğunu kanıtladı.
Genel olarak, Opt Lasers ürünleri ve destek ekibiyle çalışmak çok olumlu bir deneyim oldu ve diyot gravür kullanımına olan hevesimi tazeledi."
Kris Crawford, YouTube ve Instagram’da ahşap ve metal işleme projelerini paylaşan Further North Fabrication’ın arkasındaki Kanadalı bir maker ve içerik üreticisidir. 2021’den beri Opt Lasers kullanarak müşteri hediyelerine ve kişisel projelerine ince detaylar ekliyor — başkalarını CNC lazer imalatını keşfetmeye teşvik eden güvenilir bir ses.
"(... ) Modifiye X-Carve CNC’imle lazeri entegre etmek sorunsuz bir süreçti ve o zamandan beri kurulumumun yeteneklerini üst seviyeye taşıdı. Opt Lasers modülünün hassasiyeti ve çok yönlülüğü, DIY projelerim için oyunun kurallarını değiştirdi; karmaşık tasarımlar oluşturmama ve çok çeşitli malzemelere detaylı gravürler eklememe olanak tanıdı. İster ahşap, ister akrilik, ister metal üzerinde çalışayım, lazer her seferinde olağanüstü sonuçlar veriyor."
April Wilkerson, Teksas merkezli bir DIY meraklısı, marangoz ve metal işleme ustasıdır — YouTube’da @AprilWilkerson adıyla bilinir — ve 1,5 milyondan fazla abonesi vardır. YouTube’dan TV’ye, adım adım yapımları dünya genelindeki maker’lara güç katıyor; artık aralarında lazer projeleri de var.
"(... ) Kurulum ve kullanım şaşırtıcı derecede akıcı ve kolaydı; gerçekten tak-çalıştır. Ancak bu benim ilk lazerimdi, dolayısıyla başta danışmanlığa ihtiyacım oldu ve Opt ekibi harikaydı; hızlı geri dönüş yapan, bilgili ve sorularıma ayrıntılı yanıt vermek için her zaman zaman ayırmaya istekli. Hatta sormayı akıl edemediğim soruları bile yanıtladılar!"
Jim Neeb, emekli bir mühendis ve 45 yıllık bir marangozdur; YouTube kanalı @JNWoodworks ve resmî kullanıcı grubumuz aracılığıyla Opt Lasers’ı ilk günlerinden beri desteklemektedir. Maker’ların lazer tekniklerine hâkim olmasına yardımcı olan açık, pratik yönlendirmeleri ve özenli demolarıyla tanınır. Ayrıca Avid CNC ile iş birliği yapan resmî bir test uzmanıdır.
"(... ) Opt Lasers, tavsiye ettiğim TEK diyot lazer şirketidir; çünkü ürün kalitesi ve müşteri hizmetleri seviyelerine yaklaşan başka şirket gerçekten yok. Bunu hem kendi deneyimlerime hem de dünya çapındaki YouTube izleyicilerimden aldığım geri bildirimlere dayanarak güvenle söyleyebilirim."
Ürün Teknik Özellikleri
| PLH3D-XT8 | |
|---|---|
| Maksimum Optik Güç | 45 W |
| Tipik Nokta Boyutu (X × Y @ ÇM 21 mm) | ≈180 × 180 μm |
| Lazer Kafası Boyutları (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Lazer Kafası Ağırlığı, Tipik | 1050g (2.31 lb.) LaserDock ile: 1230g (2.71 lb.) |
| Fan Debisi | 92 m3/h (53 CFM) |
| Fan Gürültü Düzeyi | 58 dBA |
| Montaj Delik Düzeni | 5x 4 delik, 24 x 15 mm (0.94 x 0.59 in.) |
| Montaj Deliği Tipi | M3 x 0.5 x 3 mm |
| Maks. Ortam Sıcaklığı | 40°C (104°F) |
| Modülasyon Girişi | PWM/TTL, 0 – 24 V |
| Önerilen PWM Temel Frekansı | 1 – 10 kHz |
| Maks. Modülasyon Bant Genişliği | 30 kHz |
| Modülasyon Giriş Empedansı | >1 kΩ |
| Güç Kaynağı Ünitesi Gerilimi | 24 V |
| 24 V PSU Asgari Akım | 8 A |
| Maksimum Güç Tüketimi | 170 W |
PLH3D-XT8 Lazer Kafası – SSS
PLH3D-XT8, X-Carve, Shapeoko, Stepcraft gibi popüler markalar dâhil çoğu CNC makinesiyle uyumludur. Kutu içeriğindeki evrensel bağlantı aparatı veya LaserDock ile monte edilebilir. CNC kontrolörünüzle uyumluluk, PWM, TTL ve analog girişleri (0–3 V, 0–5 V veya 0–24 V) destekleyen PLH3D-CNC Adapter Pro üzerinden sağlanır.
XT8; ahşap, kontrplak, MDF, deri, kauçuk, tekstil, köpük, akrilik ve daha birçok malzemeyi kesebilir veya kazıyabilir. Kaplamalı metalleri ve bazı çıplak metalleri (açı verildiğinde) işleyebilir. Yaklaşık 45 W optik güç, ince malzemelerde tek geçişte, kalın stoklarda çoklu geçişte kesime imkân verir.
İlk kurulum ~30 dakika sürer. Manyetik LaserDock PRO sistemiyle günlük takıp çıkarma işlemi saniyeler alır. Tüm konnektörler Plug&Play’dir ve kitte sağlanır.
Kit, hızlı manuel odaklama için bir Yükseklik Referans Aracı içerir. Malzeme üzerine yerleştirip lazeri nominal 21 mm çalışma mesafesine ayarlayın. Kesimde, malzeme kalınlığına bağlı olarak ayarlama yapın.
XT8, TTL, PWM ve analog girişleri destekleyen PLH3D-CNC Adapter Pro üzerinden bağlanır. 24 V güç kaynağı ve tüm kablolar kutuya dâhildir.
Evet — XT8, talaşı uzaklaştırıp kesimi soğutarak hız/kaliteyi artıran entegre ve ayarlanabilir Yüksek Basınçlı Hava Yardım Nozuluna sahiptir. Yaygın küçük kompresörlerle çalışır (çoğu malzeme için önerilen gerçek debi ~10–15 l/dak).
XT8 aşırı ısınma korumasına sahiptir ve CE sertifikalı lazer güvenlik gözlüğü (190–540 nm için OD7+) ile kullanılmalıdır. 58 °C’de otomatik kapanır, 50 °C’de yeniden çalışır. Daima lazer güvenlik standartlarına uyun (örn. ANSI Z136.1).
Tipik çalışma ömrü 20.000–30.000 saattir. Bir diyot arızalanırsa, çoğu durumda diyot değişimiyle onarım yapılabilir. En iyi dayanım için optikleri düzenli temizleyin ve uygun hava akışı sağlayın.
Evet, ancak yansımanın diyotlara geri dönmesini önlemek için iş parçasını (veya lazeri) yaklaşık 7° eğin. Genel olarak metallerde hafif bir eğim verin ve demeti operatörden uzağa yönlendirin. Her zaman OD7+ gözlük kullanın.
G-code üreten herhangi bir CAM kullanın: LightBurn (önerilir), Vectric, Fusion 360 veya LaserGRBL gibi ücretsiz araçlar. LightBurn gelişmiş kontrol, görüntü gravürü ve hazır ayarlarımızla kolay kurulum sağlar.
- Maksimum optik güç: 45 W; tipik: 38–43 W
- Dalgaboyu: 450 ± 10 nm; odaklı spot <180 µm
- Çalışma mesafesi: 21 mm
- Güç kaynağı: 24 V, min. 8,5 A; maks. tüketim 170 W
- Modülasyon girişleri: PWM/TTL/Analog (0–3/5/24 V desteklenir)
- Önerilen temel PWM frekansı: 1–5 kHz (10 kHz’e kadar bant genişliği)
- Kafa ağırlığı: ~1150 g (LaserDock ile: ~1330 g)
- Maks. ortam sıcaklığı: 40 °C
Gravür: Hızlı ve tekrarlanabilir odak için Yükseklik Referans Aracıyla nominal çalışma mesafesini 21 mm’ye ayarlayın.
Kesim (ince 1–6 mm): En küçük spot, malzeme kalınlığının ortasına yakın olacak şekilde odaklayın (21 mm’den başlayın, sonra kalınlığın yarısı kadar aşağı inin).
Kesim (kalın >6 mm): Katman katman kesin, her geçişten sonra kafayı biraz alçaltın; nozulu iş parçasına çarptırmayın. Bazı malzemeler (örn. kavak/betriş kontrplak, MDF, PU köpük, çam) nozul yüzeye çok yakınken tek geçişte kalın kesilebilir (temassız).
“I” Modu (%%50): ayrıntılı gri tonlamalı gravür ve ince gölgeleme için ~0–20 W aralığı.
“II” Modu (%%100): siyah-beyaz yüksek hızlı gravür ve kalın malzemeler dâhil verimli kesim için tam güç.
XT8, PWM/TTL/Analog kontrol kabul eder: Mod Input #2 (PWM) üzerinde 0–3 V, 0–5 V ve 0–24 V. Temel PWM frekansı olarak 1–5 kHz kullanın (daha yüksek frekanslar daha düzgün gri tonlama verebilir). Mantık “1” ≥3 V; “0” ≤0,8 V. Aynı anda hem analog hem PWM girişlerine sinyal bağlamayın (ortak toprak kullanırlar).
Önerilen gerçek kompresör debisi: rahat kullanım için 10–12 l/dak ve ≥50 L tank. Daha küçük ünitelerle (örn. 5 L) başarılı olan kullanıcılar vardır; sonuçlar değişebilir. Bir filtre ve yağ tutucu takın; nemli iklimlerde su damlacıklarını önlemek için hava kurutucu ekleyin.
Debi set noktaları: kesim ~5–15 l/dak; gravür ~1–5 l/dak. ~15–20 l/dak üzerini kaçının; kesim hızını düşürebilir. Bir debimetre şiddetle önerilir.

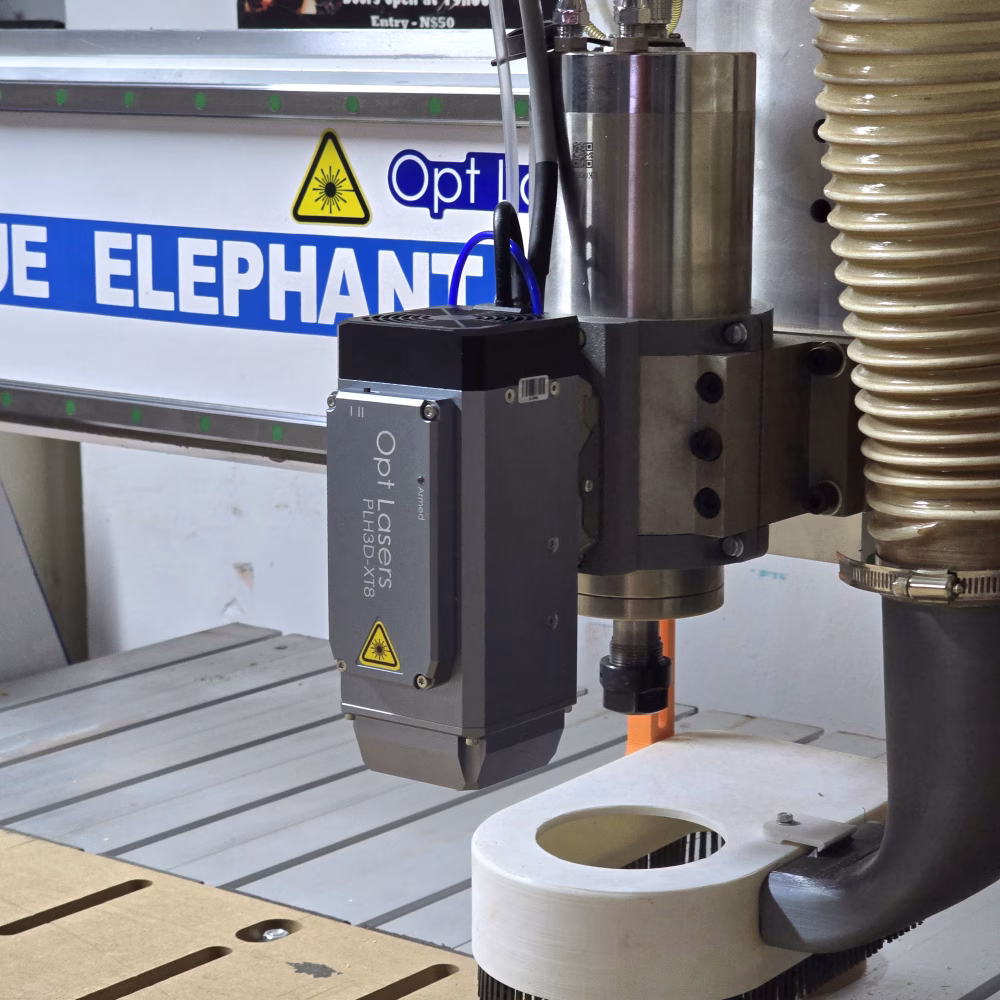

Arka kablo tutucuyu sabitleyin, ardından kabloyu XT8’e sıkıca takın. Doğrudan kullanımda diğer ucu Adapter PRO’ya bağlayın. LaserDock PRO ile, lazer tarafı parçayı spindle pozisyonunuza hizalı dört M4 vida ile monte edin, sonra kısa kabloyu ve hava hortumunu takın.
Isı emici: Özellikle dumanlı işlerden sonra düzenli olarak ısı emicinin içinden sıkıştırılmış hava üfleyin. Fanın aşırı devirlenmesinden kaçının. Daha derin temizlik için ön kapağı ~her 100 saatte bir sökün.
Hava Yardımı / Nozul: Kesim ve gravür sırasında daima sabit, kuru ve yağsız bir hava akışıyla hava yardım nozulu kullanın. Duman ve kalıntıları optikten uzak tutar; koruyucu optik pencere ile ana lensin temiz kalmasına yardımcı olur ve temizlik sıklığını azaltır.
Optikler: Koruyucu optik pencereyi her kullanımdan önce kontrol edin ve ~her 100 saatte bir temizleyin. Hasar görürse koruyucu pencereyi değiştirin (yedek mevcut). Ana lens de ~her 100 saatte bir temizlenmelidir.
Temizleyiciler: Yalnızca %99,9 susuz IPA ve tüy bırakmayan uygun malzemeler kullanın. “Rubbing alcohol” (~%70 IPA + su) ve tipik gözlük/mikroskop mendillerinden kaçının (kalıntı bırakabilir). Kaplamaları korumak için, yalnızca kontaminasyonu giderecek kadar kuvvet uygulayın.
