Комплект за лазерно обновяванеX-Carve PLH3D-XT8
Спецификации: 45 W оптична мощност, HD 125 DPI, 180 µm точка, реже до 20 mm (¾") дърво с едно преминаване
Най-добър за: Подобно на CO₂ свръхвисокоскоростно рязане и прецизно гравиране, включително на дебели материали
Съвместимост: Напълно съвместим с Carbide X-Carve CNC - готов за инсталиране веднага след изваждане от кутията
|
|
|
LaserDock PRO - Магнитна докинг станция за лазер към CNC |
|
|
|
Релеен кабел на контролера MASSO |
|
|
|
|
|
|
|
|
Спецификации: 45W оптична мощност, HD 125DPI 180um място, максимална дебелина на рязане на дърво 20mm (¾" )
Най-добър за: Подобно на CO2 свръхвисокоскоростно рязане и гравиране, рязане на дебели материали
✔ Осигурява комуникация между машините с ЦПУ и лазерните глави.
✔ Осигурява допълнително ниво на безопасност за потребителите и лазерните глави.
✔ За захранване на лазерните глави от серията PLH3D чрез адаптера PLH3D-CNC Adapter Pro.
✔ Осигурява надежден изход от 24V 8A.
✔ Доставя се с щепсел, съвместим със стандартите, използвани в страната на местоназначение.
✔ Лазерни защитни очила с рейтинг OD 7+ в диапазона от 190 до 540 nm.
✔ Намаляват риска от проникване на разсеяна лазерна светлина в очите на оператора.
✔ Алуминиева стойка за монтиране на лазерна глава от серията PLH3D (XF+, XT-50,XT-10, XT8) или LaserDock Pro на типични конфигурации на монтажните отвори на машини с ЦПУ.
✔ Включва комплект винтове.
✔ Кабел за свързване на лазерни глави от серията PLH3D или LaserDock Pro към PLH3D-CNC Adapter Pro.
✔ Предава сигнали за захранване и управление към лазерната глава.
✔ Намалява отразяването на светлината от обработвания материал и осигурява оптимално охлаждане на лазерната глава.
✔ Може да се монтира на дюзата за подпомагане с въздух под високо налягане.
✔ Осигурява връзка между адаптера PLH3D-CNC и контролера MASSO G3 или MASSO G3 Touch .
✔ Компактен инструмент за лесно и бързо регулиране на фокусното разстояние за лазерни гравьори от серията PLH3D.
✔ Комплект стикери за CNC лазер.
✔ Включени във всеки комплект лазери от Opt Lasers.
Този комплект за лазерно надграждане Plug & Play от Opt Lasers е идеалното решение за подобряване на вашата X-Carve CNC машина с възможности за прецизно рязане и гравиране. Разработен от оригиналния създател и лидер в производството на лазерни глави за ЦПУ, комплектът включва всичко необходимо за бърз и безпроблемен монтаж. Напълно съвместим с X-Carve и доверен на професионалисти от цял свят, той гарантира максимална производителност и надеждност от първия ден.
Всичко, от което се нуждаете, за да започнете работа - без скрити разходи или липсващи компоненти!
Лазер PLH3D-XT8 45W - характеристики и демонстрация на производителността
Високопроизводителната 45W лазерна глава с дълбок фокус свежда до минимум необходимостта от префокусиране и дава възможност за бързи, еднопроходни разрези. Съвместима с широка гама материали, тя осигурява ясни детайли с размер на петното под 200 µm. Двата режима на мощност позволяват прецизно гравиране в сива гама или рязане с пълна мощност. Вграденият въздушен асистент, медните топлинни тръби, бързият драйвер, светодиодите за състоянието и здравият изцяло метален корпус осигуряват стабилна и надеждна работа.
Комплекти Plug & Play - как да инсталирате за минути
Кратка инструкция за свързване и конфигуриране на PLH3D лазер на популярни фрези като X-Carve и Shapeoko. Обхваща настройките за първо пускане и съвети за чисти разрези и гравюри. Показва широка съвместимост с много платформи с ЦПУ. Идеален за бърз старт преди собствената ви инсталация.
PLH3D-CNC Adapter PRO - най-доброто решение за управление на вашата CNC лазерна инсталация
Опростява окабеляването и управлението с преобразуване на сигнала, настройка с OLED-управление и готови за CNC предварително зададени настройки. Диагностиката в реално време плюс многопластовата безопасност (ключ, проверка на сигнала, автоматично разоръжаване) защитават потребителите и хардуера. Работи с всички лазерни глави PLH3D. Здравият анодизиран корпус издържа на изискванията на работилницата.
LaserDock PRO: Безпроблемно закрепване за лазерни глави с ЦПУ
Закрепете/изключете лазера си за секунди с магнитна прецизност и интегриран въздух/захранване. Автоматичното изключване предпазва от удари по оста Z, а позлатените пружинни щифтове и блокирането на позицията осигуряват повтаряемо подравняване. Съвместим с всички настоящи и бъдещи глави, това е подреден, устойчив на бъдещето монтаж. Твърдо анодизираният алуминий гарантира издръжливост в цехови условия.
Допълнителен аксесоар - добавете го от списъка в горната част на тази страница.
Това са най-популярните материали за лазерно рязане и гравиране с PLH3D-XT8.
Пълна таблица със скорости и резултати от тестове на мощност за много други материали ще намерите под тази секция.
Дърво
Шперплат
Кожа
Пяна
Каучук (без PVC)
Корк
Анодиран алуминий (гравиране)
Керамични плочки (гравиране)
Акрил
Камък (гравиране)
Хартия и картон
Текстили
Метали (гравиране)
Специални материали
Стъкло
| Материал | Тип операция | Дебелина | Скорост | Мощност на лазера | Брой пасове |
|---|---|---|---|---|---|
| Дърво | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Гравиране | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Фанера | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Рязане | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Рязане | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Рязане | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Рязане | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| HDF (високоплътни плочи) | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Рязане | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| MDF (средноплътни плочи) | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Рязане | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Балса | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Рязане | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Бял бор | Гравиране | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Рязане | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Кожа (свинска, растително дъбена, лицева) | Гравиране | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Гравиране | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Рязане | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Кожа (кравешка, растително дъбена, пълнозърнеста) | Гравиране | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Гравиране | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Рязане | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (полиуретанова) еко кожа | Рязане | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Бял мрамор | (Дълбоко) гравиране | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Шисти | Гравиране | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Черен акрил | Рязане | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Рязане | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Рязане | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Оранжев прозрачен акрил | Гравиране | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Червен акрил | Рязане | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Зелен акрил | Рязане | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Памук | Гравиране | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Дънков плат | Рязане | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Полиамид с висока плътност (армирован) | Рязане | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Бял полиестер | Рязане | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Бял полиестер с висока плътност | Рязане | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Рязане | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Рязане | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Филц | Рязане | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Пенополистирол | Рязане | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Рязане | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA пяна | Рязане | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Рязане | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Полиуретанова пяна (PU) | Рязане | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Въглеродни влакна | Рязане | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Стъклени влакна | Рязане | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Неръждаема стомана | (Дълбоко) гравиране | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Дълбоко) гравиране | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Маркиране | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Инструментална стомана | (Дълбоко) гравиране | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (Дълбоко) гравиране | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Маркиране | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Несравнима дълбочина на фокуса: Благодарение на изключителната дълбочина на фокуса и удължената талия на лъча XT8 елиминира нуждата от постоянни донастройки и позволява рязане с един проход, ускорявайки производствения цикъл.
Прецизност в действие: Размерът на лазерното петно на PLH3D-XT8 под 200 µm позволява реализиране на фини детайли при художествена гравюра и безпроблемно прорязване на материали като 15 mm дърво. Благодарение на високата симетрия на лъча широчината на среза (kerf) остава идентична при всяка посока на сканиране.
Градационна (полутонова) гравюра и рязане на пълна мощност: Превключвайте между два режима: 50% мощност за детайлна гравюра или 100% мощност за високоскоростно рязане, за бърза адаптация към различни материали и приложения.

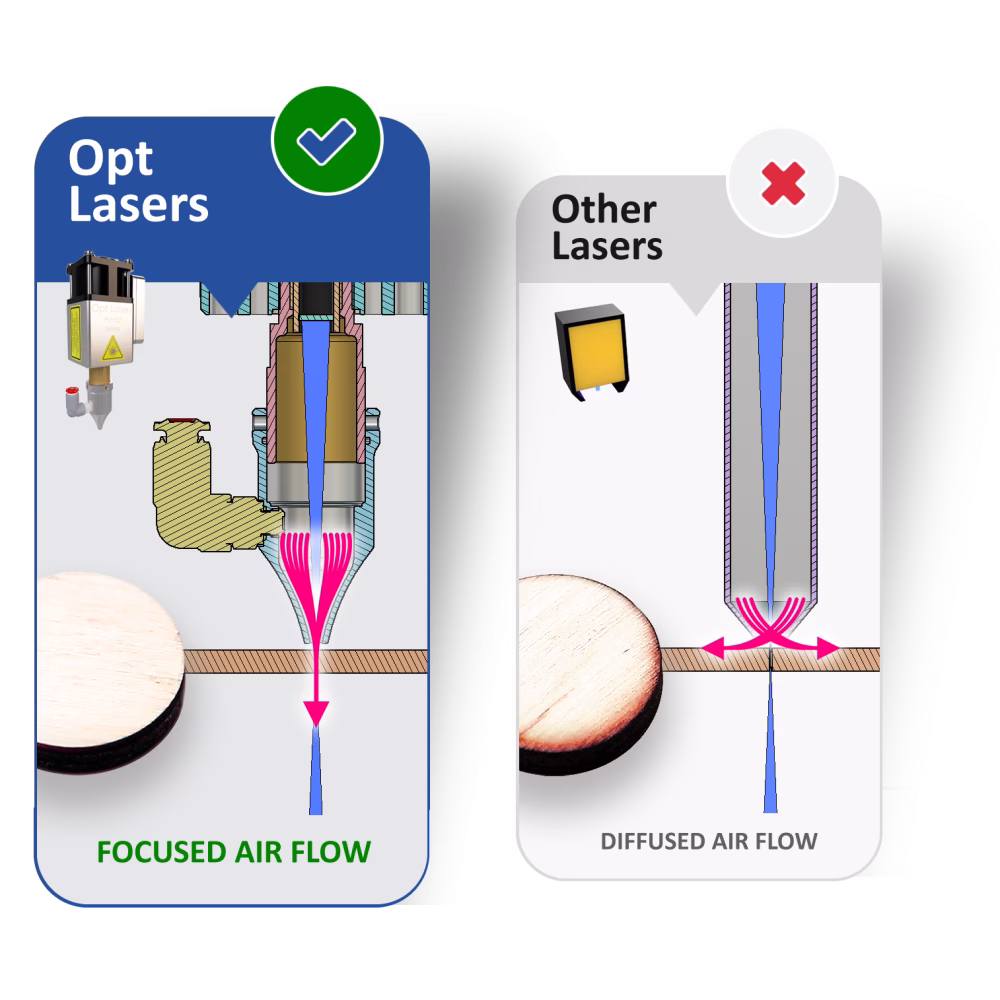

Интегрирана дюза за въздушно подпомагане: Повишете ефективността на рязане с нашата вградена дюза. Получавате до шест пъти по-високи скорости на рязане и по-малко термични увреждания на обработвания материал. Тя също подпомага чистотата на защитния оптичен прозорец и основната леща.
Меден радиатор с топлинна тръба (heatpipe): Напредналата охладителна архитектура осигурява оптимално топлоотвеждане и висока надеждност чрез ефективно предаване на топлината към допълнителен радиатор.
Експлоатационна безопасност: Индикационният светодиод предоставя информация за режим „готов за излъчване“ и предупреждения за прегряване за по-висока безопасност и коректно температурно управление.

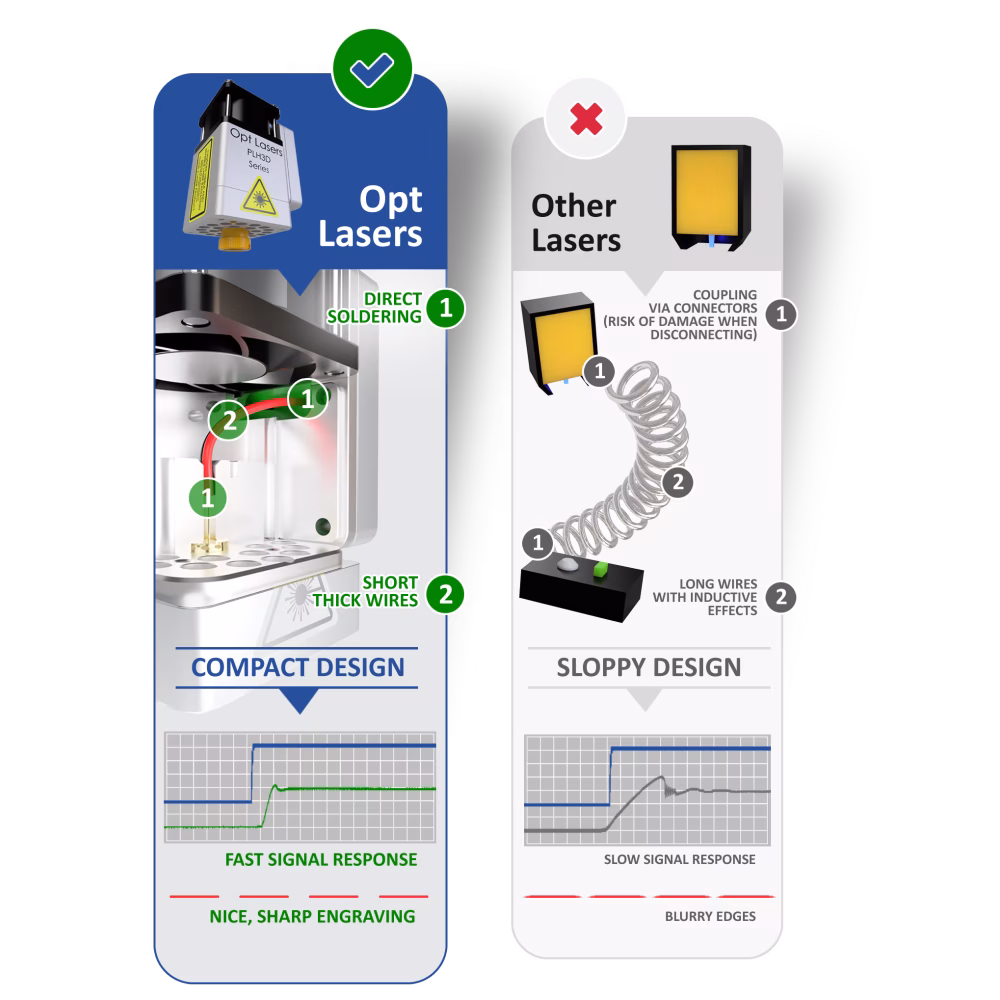

Свръхбърз вграден драйвер: Постигнете безкомпромисни резултати с интегрирания драйвер, осигуряващ прецизна гравюра и стабилни параметри. Близостта на лазерните диоди до драйвера позволява високочестотна модулация на тока.
Изцяло метален корпус: Корпусът на лазера е изработен изцяло от устойчив метал, което гарантира надеждна механична защита и удължен експлоатационен живот на устройството.
Спестете 10%, когато добавите LightBurn към вашия комплект XF+, XT-50 или XT8.
При закупуване заедно с нашите Plug&Play комплекти, LightBurn се предлага на ексклузивна намалена цена — така започвате с най-добрите инструменти и най-доброто съотношение цена/качество от първия ден. Доверен по цял свят от потребителите на лазери, LightBurn е най-предпочитаният избор в общността с хиляди продадени лицензи.
Софтуерът LightBurn е наличен като опционален аксесоар с нашите лазерни комплекти или глави и е съвместим с всички модули за рязане и гравиране на Opt Lasers — включително XT8, XT-50 и XF+. Той оптимизира работния процес и осигурява прецизен контрол за постигане на оптимални резултати при рязане и гравиране. Можете да го добавите от раздела Accessories в горната част на страницата.
Съвет за съвместимост: Съвместимостта на LightBurn зависи от контролера за движение/фърмуера на машината (а не от самия лазерен модул). Работи с повечето налични CNC контролери и включва персонализиран постпроцесор за G-code. Въпреки това, моля, уверете се предварително, че вашият контролер се поддържа.
Независимо дали работите с дървесина, полимери, кожа или пяна, комбинацията от LightBurn и хардуера на Opt Lasers гарантира надеждни, ефективни и висококачествени резултати.
Nicky Norton е създателят на метода Norton — широко възприет работен процес, предназначен основно за лазерно гравиране върху керамични плочки (Norton White Tile), като същевременно вдъхновява работа и върху дърво и неръждаема стомана. Неговите проекти се разпространяват широко в maker групите във Facebook, като последователно получават признание и помагат на начинаещите да подобрят резултатите си.
"(... ) После видях няколко публикации с фантастични гравюри, направени с Opt Lasers PL3D-XT-50 6 watt. Свързах се с Opt Lasers и за кратко време вече имах такъв модул. Още при разопаковането осъзнах, че това е висококачествен, прецизно изработен модул. Някои начални трудности при свързването към моята лазерна машина бяха бързо преодолени благодарение на прекрасната поддръжка от Opt Lasers чрез съобщения/имейли и обаждания в Zoom. Прецизността и точността на този лазер с лъч 30 × 50 микрометра (изключително висок флуенс) скоро се оказаха ненадминати по качеството на гравюрите, които успях да постигна.
Като цяло, работата с продуктите и екипа за поддръжка на Opt Lasers беше изключително положително преживяване и възроди ентусиазма ми към диодното гравиране."
Kris Crawford е канадски maker и създател на съдържание зад Further North Fabrication, който споделя дърводелски и металообработващи проекти в YouTube и Instagram. От 2021 г. използва Opt Lasers, за да добавя фина детайлизация към клиентски подаръци и лични проекти — авторитетен глас, който насърчава други да изследват CNC лазерната обработка.
"(... ) Интегрирането на лазера с моя модифициран X-Carve CNC беше безпроблемно и оттогава значително разшири възможностите на конфигурацията ми. Прецизността и гъвкавостта на модула на Opt Lasers промениха правилата на играта за моите DIY проекти, позволявайки ми да създавам сложни дизайни и да добавям детайлни гравюри върху разнообразни материали. Независимо дали работя с дърво, акрил или метал, лазерът доставя отлични резултати всеки път."
April Wilkerson е майстор-ентусиаст от Тексас, дърводелец и металообработчик — позната в YouTube като @AprilWilkerson — с над 1,5 милиона абонати. От YouTube до телевизия, нейните стъпка по стъпка проекти вдъхновяват създатели по целия свят, а сега включват и лазерни приложения.
"(... ) Монтажът и работата бяха изненадващо плавни и лесни — истински plug and play. Но тъй като това беше първият ми лазер, имах нужда от съвет в началото и екипът на Opt беше фантастичен: отзивчиви, компетентни и винаги готови да отделят време да отговорят изчерпателно на въпросите ми. Те дори отговориха на въпроси, за които не знаех, че трябва да задам!"
Jim Neeb е пенсиониран инженер и дърводелец с 45 години практика, който подкрепя Opt Lasers още от ранните години чрез своя YouTube канал @JNWoodworks и нашата официална потребителска група. Известен е с ясни, практически насоки и прецизни демонстрации, които помагат на майсторите да овладеят лазерните техники. Той е и официален тестер, сътрудничещ с Avid CNC.
"(... ) Opt Lasers е ЕДИНСТВЕНАТА компания за диодни лазери, която препоръчвам, защото на практика няма други производители с продукти, дори близки до тяхното ниво на качество и обслужване на клиенти. Мога да го кажа с увереност както от личния си опит, така и от обратната връзка от зрителите на моя YouTube канал по целия свят."
| PLH3D-XT8 | |
|---|---|
| Максимална оптична мощност | 45 W |
| Типичен размер на петното (X × Y при WD 21 mm) | ≈180 × 180 μm |
| Габарити на лазерната глава (Д x Ш x В) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Тегло на лазерната глава, типично | 1050g (2.31 lb.) С LaserDock: 1230g (2.71 lb.) |
| Дебит на вентилатора | 92 m3/h (53 CFM) |
| Шум на вентилатора | 58 dBA |
| Схема на монтажните отвори | 5x 4 отвора, 24 x 15 mm (0.94 x 0.59 in.) |
| Тип на монтажните отвори | M3 x 0.5 x 3 mm |
| Макс. околна температура | 40°C (104°F) |
| Вход за модулация | PWM/TTL, 0 – 24 V |
| Препоръчителна базова честота на PWM | 1 – 10 kHz |
| Макс. честотна лента на модулацията | 30 kHz |
| Импеданс на входа за модулация | >1 kΩ |
| Напрежение на захранващия блок | 24 V |
| Минимален ток на 24 V PSU | 8 A |
| Максимална консумирана мощност | 170 W |
PLH3D-XT8 е съвместима с повечето CNC машини, включително популярни марки като X-Carve, Shapeoko, Stepcraft. Може да се монтира с включената универсална планка или с LaserDock. Съвместимостта с вашия CNC контролер се осигурява чрез PLH3D-CNC Adapter Pro, който поддържа PWM, TTL и аналогови входове (0–3V, 0–5V или 0–24V).
XT8 може да реже или гравира дърво, шперплат, MDF, кожа, гума, текстил, пяна, акрил и много други. Може също да гравира върху покрити метали и някои непокрити метали (с корекция на ъгъла). Мощният ~45 W оптичен лъч позволява рязане с един проход при по-тънки материали и многопроходно рязане при по-дебели заготовки.
Първоначалната инсталация отнема ~30 минути. С магнитната система LaserDock PRO ежедневно поставяне/сваляне отнема секунди. Всички конектори са Plug&Play и са включени в комплекта.
В комплектa има Height Reference Tool за бързо ръчно фокусиране. Поставете го върху материала и задайте номиналната работна дистанция 21 mm. За рязане коригирайте според дебелината на материала.

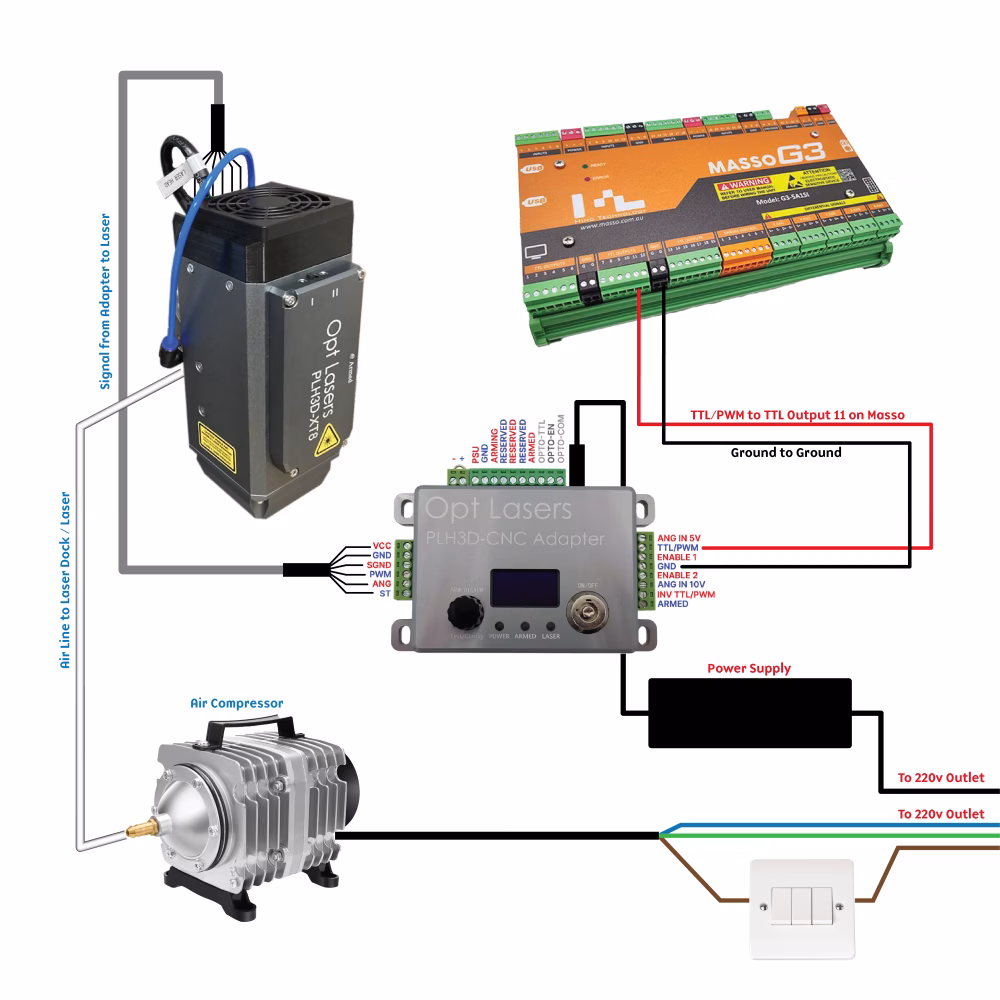

XT8 се свързва чрез PLH3D-CNC Adapter Pro, който поддържа TTL, PWM и аналогови входове. Включени са 24 V захранване и всички кабели.
Да — XT8 разполага с вградена регулируема дюза за високонапорно Air Assist, която подобрява скоростта/качеството на рязане чрез отвеждане на отпадъците и охлаждане на зоната на ряз. Работи с често срещани малки компресори (препоръчителен реален дебит ~10–15 l/min за повечето материали).
XT8 има защита от прегряване и трябва да се използва със защитни очила с маркировка CE (OD7+ за 190–540 nm). Автоматично се изключва при 58 °C и възобновява при 50 °C. Винаги следвайте стандартите за лазерна безопасност (напр. ANSI Z136.1).
Типичният експлоатационен живот е 20 000–30 000 часа. Ако диод дефектира, блокът често подлежи на ремонт чрез подмяна на диода. Почиствайте редовно оптиката и осигурете правилен въздушен поток за максимална дълготрайност.
Да, но наклонете детайла (или лазера) с ~7°, така че отражението да не се връща към диодите. При метали по принцип въведете лек наклон и осигурете лъчът да е насочен далеч от оператора. Винаги носете очила OD7+.
Използвайте всякакъв CAM, който генерира G-code: LightBurn (препоръчва се), Vectric, Fusion 360 или безплатни инструменти като LaserGRBL. LightBurn предлага разширен контрол, гравиране на изображения и лесна настройка с нашите пресети.
Гравиране: Задайте номинална работна дистанция 21 mm с Height Reference Tool за бърз, повторяем фокус.
Рязане (тънки 1–6 mm): Фокусирайте така, че най-малкото петно да е близо до средата на дебелината (започнете от 21 mm, после свалете с половината от дебелината).
Рязане (дебели >6 mm): Режете слой по слой, като леко снижавате главата след всеки проход; избягвайте удар в детайла с дюзата. Някои материали (напр. брезов шперплат, MDF, PU пяна, бор) могат да се режат дебели в един проход с дюзата близо до повърхността (без да я докосва).
Режим „I“ (50%): диапазон ~0–20 W за детайлно полутоново гравиране и фино тониране.
Режим „II“ (100%): пълна мощност за високоскоростно черно-бяло гравиране и ефективно рязане, включително по-дебели материали.
XT8 приема PWM/TTL/Analog управление: 0–3 V, 0–5 V и 0–24 V на Mod Input #2 (PWM). Използвайте базова PWM честота 1–5 kHz (по-високите честоти дават по-гладък полутон). Логическа „1“ е ≥3 V; „0“ ≤0.8 V. Не свързвайте сигнали едновременно към аналоговия и PWM вход (споделят обща маса).
Препоръчителен реален дебит на компресора: 10–12 l/min с резервоар ≥50 L за комфортна работа. Много потребители постигат резултати и с по-малки агрегати (напр. 5 L), но резултатите варират. Поставете филтър и маслоотделител; във влажен климат добавете изсушител, за да избегнете водни капки.
Референтни стойности за дебит: рязане ~5–15 l/min; гравиране ~1–5 l/min. Избягвайте над ~15–20 l/min, тъй като може да намали скоростта на рязане. Силно препоръчителен е разходомер.
Фиксирайте задния държач на кабела, след което включете конектора здраво в XT8. За директна употреба свържете другия край към Adapter PRO. С LaserDock PRO монтирайте Laser-Side Part с четири винта M4, подравнена спрямо позицията на шпиндела, после включете късия кабел и въздушния маркуч.
Топлоотвод: Периодично продухвайте топлоотвода със сгъстен въздух (особено след задачи с много дим). Избягвайте прекомерно развъртане на вентилатора. За по-щателно почистване сваляйте предния капак ~на всеки 100 часа.
Air Assist / Дюза: Винаги използвайте дюзата за Air Assist със стабилен, сух и безмаслен въздушен поток при рязане и гравиране. Тя държи пушека и частици далеч от оптиката, което помага защитният прозорец и основната леща да останат чисти и намалява нуждата от често почистване.
Оптика: Проверявайте защитния прозорец преди всяка употреба и го почиствайте ~на всеки 100 часа. Подменете защитния прозорец при повреда (наличен резервен). Основната леща също трябва да се почиства ~на всеки 100 часа.
Почистващи средства: Използвайте само 99.9% безводен IPA и подходящи безвлакнести материали. Избягвайте „rubbing alcohol“ (~70% IPA + вода) и типични кърпички за очила/микроскоп (оставят остатъци). Прилагайте само толкова натиск, колкото е необходим за отстраняване на замърсяванията, за да пазите покритията.
