PLH3D-15W Lazer Kafası için Evrensel I2R, LEAD, LongMill, Onefinity ve WorkBee CNC Bağlantısı

PLH3D-15W Lazer Kafası içinEvrensel I2R, LEAD, LongMill, Onefinity ve WorkBee CNC BağlantısınınÖzellikleri

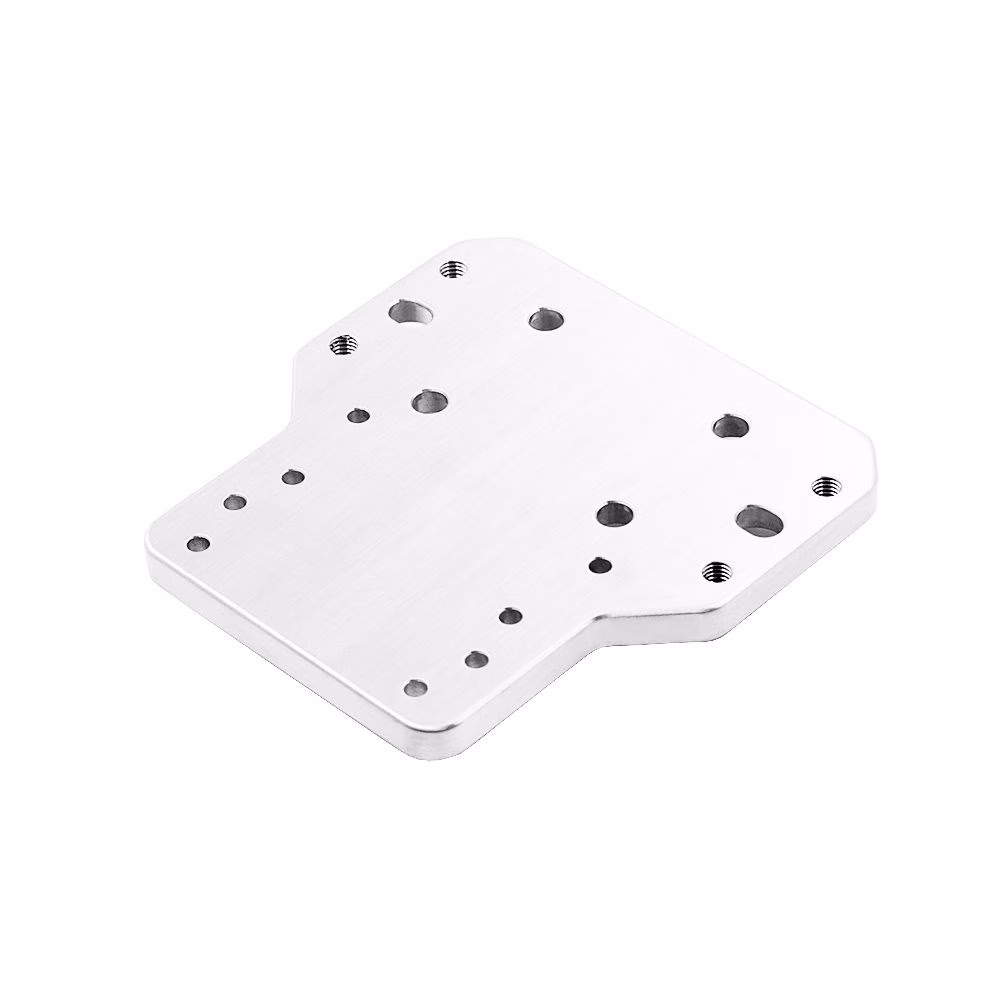

• LEAD, WorkBee, Onefinity, I2R ve LongMill CNC makinelerine yönelik bu montaj parçası, PLH3D-15W kesme ve kazıma lazer kafasının CNC makinenize hızlı bir şekilde takılmasını sağlar.
• Şu anda frezeleyebileceğiniz veya 3D yazdırabileceğiniz bir 3D dosya biçiminde ücretsiz olarak mevcuttur. Lazer yükseltme kitinizle birlikte ücretli bir fiziksel sürümün gönderilmesiyle ilgileniyorsanız, lütfen teslim süresini sormak için bize ulaşın. Fiziksel versiyon gerekli tüm vida ve somunları içerecektir.

Bu montaj parçası, CNC makinenize monte edilmek üzere 2 ila 4 vida ve PLH3D-15W gravür lazerini montaj parçasına takmak için dört adet ek M5 12mm (M5x12) vida gerektirir. Bu montaj parçasını CNC makinenize takmak için gereken vidalar (ve I2R CNC makinesi durumunda somunlar) aşağıdaki gibidir:

• I2R CNC için: Dört adet M3x8 Vida ve dört adet M3 Somun. Bunları vidalamanız gereken yer aşağıdaki resimde mavi ile gösterilmiştir. Açık mavi I2R CNC'nin eski sürümleri içindir, koyu mavi ise I2R CNC'nin yeni sürümüne (2022'den itibaren kullanılabilir) sahipseniz kullanmanız gereken vida deliği konumunu gösterir.
• LEAD CNC için: İki adet M5x6 Vida. Bunları vidalamanız gereken konum aşağıdaki resimde koyu gri ile gösterilmiştir.
• LongMill CNC için: İki adet M5x6 Vida. Bunları vidalamanız gereken konum aşağıdaki resimde koyu gri ile gösterilmiştir.
• Onefinity CNC için: İki M5x8 Vida. Bunları vidalamanız gereken konum aşağıdaki resimde yeşil renkte gösterilmiştir.
• WorkBee CNC için: İki M5x6 Vida. Bunları vidalamanız gereken konum aşağıdaki resimde koyu gri ile gösterilmiştir.

Aşağıdaki resim CNC makineniz için kullanmanız gereken özel vida deliklerinin konumlarını göstermektedir. Ayrıca PLH3D-15W gravür lazer kafanızı nereye vidalamanız gerektiğini de gösterir:
