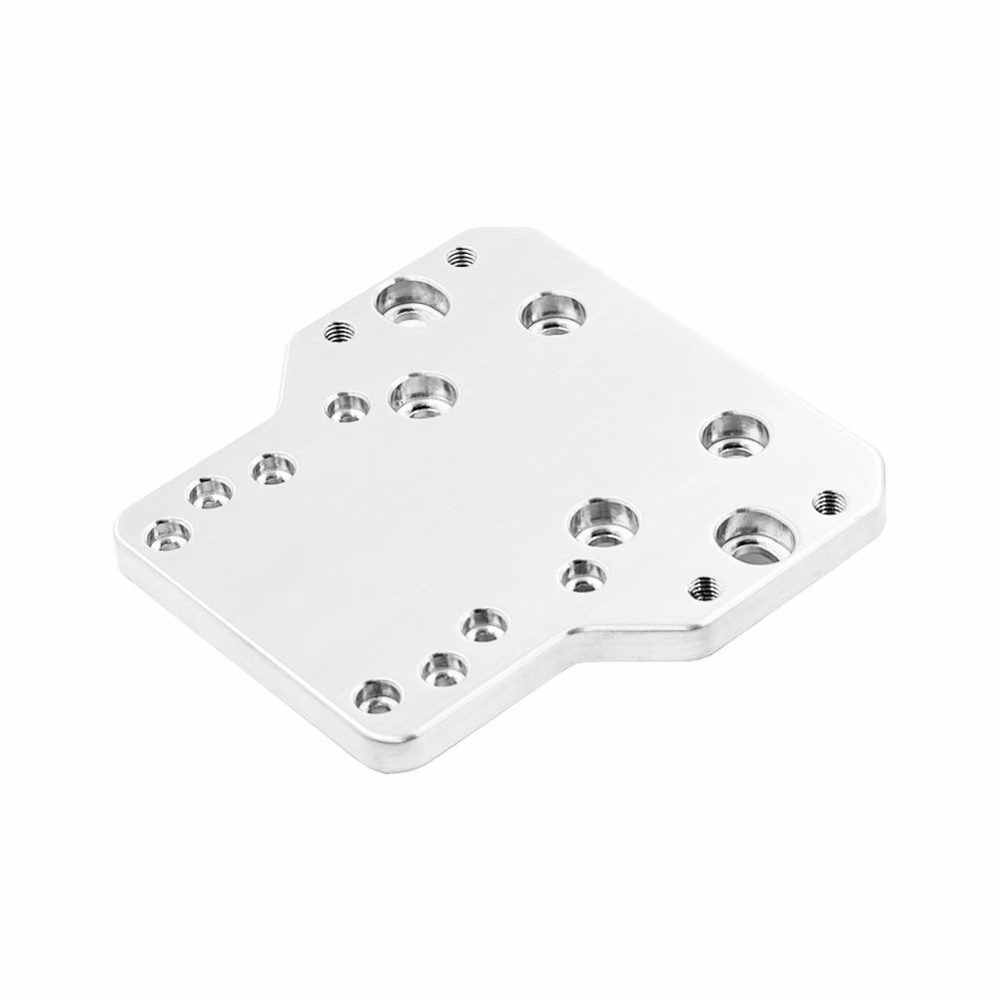

Universele I2R, LEAD, LongMill, Onefinity en WorkBee CNC-bevestiging voor PLH3D-15W laserkop

Kenmerken van de universele I2R, LEAD, LongMill, Onefinity en WorkBee CNC bevestiging voor PLH3D-15W laserkop

• Deze houder voor LEAD, WorkBee, Onefinity, I2R en LongMill CNC machines maakt een snelle installatie van de PLH3D-15W snij- en graveerlaserkop op uw CNC machine mogelijk.
• Momenteel gratis verkrijgbaar in de vorm van een 3D-bestand dat u kunt frezen of 3D-printen. Als je geïnteresseerd bent om een betaalde fysieke versie te ontvangen samen met je laser upgrade kit, neem dan contact met ons op en vraag naar de levertijd. De fysieke versie bevat alle benodigde schroeven en moeren.

Deze houder vereist 2 tot 4 schroeven om op je CNC machine te monteren en vier extra M5 12mm (M5x12) schroeven om de PLH3D-15W graveerlaser aan de houder te bevestigen. De schroeven (en moeren in het geval van een I2R CNC machine) die nodig zijn om deze houder op uw CNC machine te installeren zijn als volgt:

• Voor I2R CNC: Vier M3x8 schroeven en vier M3 moeren. De plaats waar je ze moet vastschroeven is in blauw aangegeven in de afbeelding hieronder. Lichtblauw is voor oudere versies van I2R CNC, terwijl het donkerblauw de locatie van de schroefgaten aangeeft die u moet gebruiken als u de nieuwe versie van I2R CNC hebt (beschikbaar vanaf 2022).
• Voor LEAD CNC: Twee M5x6 schroeven. De locatie waar u ze moet vastschroeven, wordt in donkergrijs weergegeven in de onderstaande afbeelding.
• Voor LongMill CNC: Twee M5x6 schroeven. De locatie waar je ze moet vastschroeven, wordt in donkergrijs weergegeven in de onderstaande afbeelding.
• Voor Onefinity CNC: Twee M5x8 schroeven. De locatie waar je ze moet vastschroeven, wordt in de onderstaande afbeelding in het groen weergegeven.
• Voor WorkBee CNC: Twee M5x6 schroeven. De locatie waar je ze moet vastschroeven wordt in donkergrijs weergegeven in de onderstaande afbeelding.

De afbeelding hieronder toont de locaties van de specifieke schroefgaten die je moet gebruiken voor je CNC machine. Het toont ook waar je je PLH3D-15W graveerlaserkop moet vastschroeven:
