Программируемый термоконтроллер TEC-8A-24V-PID-HC-RS232 -100°C до +100°C
Программируемый термоконтроллер TEC-8A-24V-PID-HC-RS232 предназначен для интеграции с температурным датчиком RTD, обеспечивая прецизионное управление температурой в расширенном диапазоне от -100 до 100 градусов Цельсия. Благодаря стабилизации с точностью +/-1 градус Цельсия гарантируется высокая стабильность и надежность температурного контроля.
Скачать
Оптовые скидки
| Количество | Цена | Скидка | Вы экономите |
|---|---|---|---|
| 2 | $111.60 | $12.40 | До $24.80 |
| 5 | $99.20 | $24.80 | До $124.00 |
| 25 | $74.40 | $49.60 | До $1,240.00 |
Описание продукта
О программируемом термоконтроллере TEC-8A-24V-PID-HC-RS232

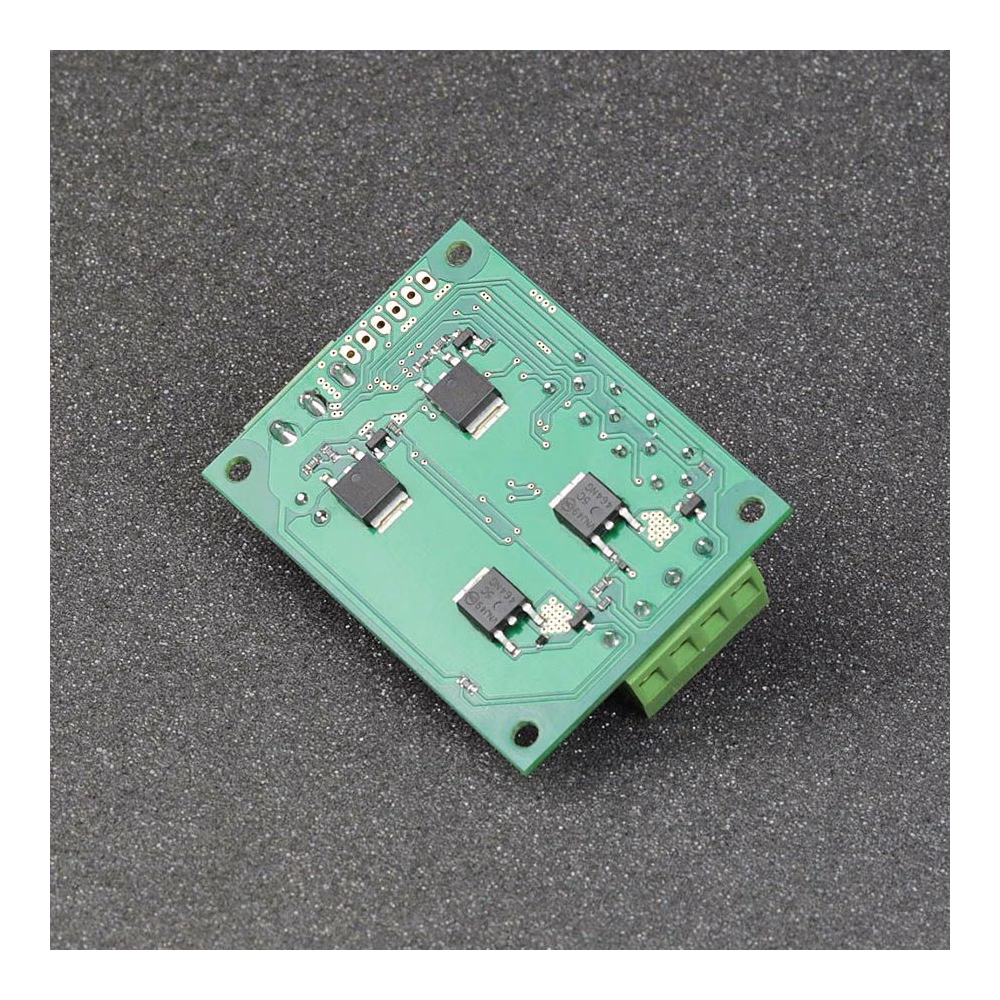

Контроллер TEC-8A-24V-PID-HC-RS232 использует температурный датчик RTD, который позволяет осуществлять температурное управление в диапазоне от -100 до 100 градусов Цельсия. Контроллер обеспечивает удобную настройку параметров и их считывание через порт UART.
Благодаря своей универсальной функциональности, этот контроллер поддерживает как нагрев, так и охлаждение без необходимости перестановки перемычек. Кроме того, он оснащён выходом с открытым коллектором, что позволяет использовать его в качестве управляющего сигнала для других устройств. Яркие светодиодные индикаторы обеспечивают визуальную индикацию активности нагрева или охлаждения.

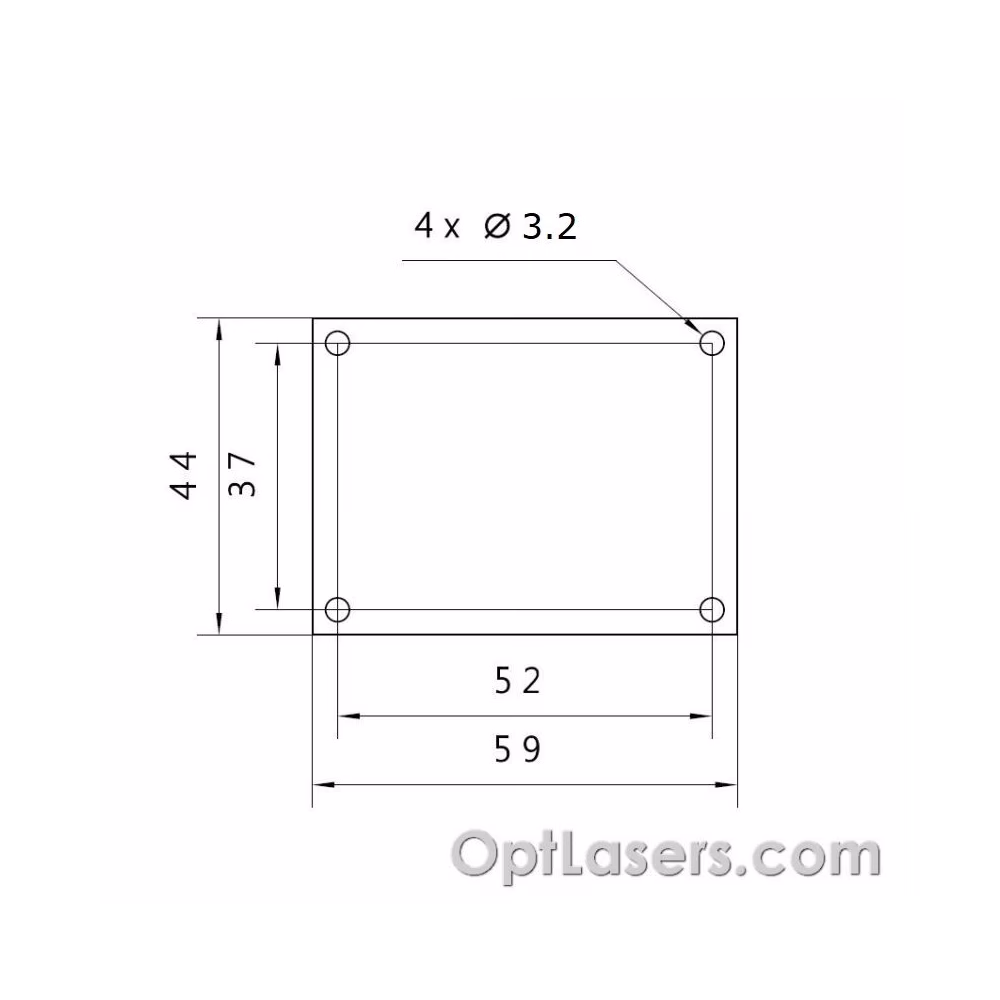

Компактные размеры, простота регулирования и универсальность обеспечивают широкое применение контроллера в различных отраслях промышленности. Контроллер специально разработан для работы с элементами Пельтье на 12 В, но также совместим с модулями, работающими в диапазоне питающего напряжения от 5 до 24 В.
Работая в режиме широтно-импульсной модуляции (ШИМ), контроллер способен коммутировать токи до 8 А. Используется температурный датчик P0K1.202.3FW.B.007, а заводская установка температуры составляет 20 градусов Цельсия.
Благодаря возможности настройки параметров ПИД-регулятора этот драйвер может быть адаптирован практически под любую систему. В зависимости от инерционности объекта, правильно откалиброванный драйвер обеспечивает поддержание заданной температуры с точностью до ±1 градуса Цельсия в диапазоне от -50 до 50 °C и ±2 градуса Цельсия вне этого диапазона.
Рекомендации и требования
- TEC-8A-24V-PID-HC использует последовательный порт (COM) для связи с ПК. Для считывания данных, записи и настройки параметров могут применяться различные десктопные приложения, такие как RealTerm (Windows), Minicom (Linux) или PuTTy.
- Рекомендуется использовать силовые кабели с минимальным сечением 0,5 мм2
- Сила тока модуля Пельтье зависит от используемого питающего напряжения. Большинство стандартных модулей работают при 12-15 В, максимальный ток задается маркировкой модуля. Например, "12708" указывает на диапазон напряжения 0-12 В и максимальный ток 8 А.
Защита
Данный температурный контроллер не имеет защиты от переполюсовки. Переполюсовка питания приведет к необратимому повреждению устройства.
Если температура превышает 120 градусов Цельсия или опускается ниже -120 градусов Цельсия, драйвер отключает питание модуля Пельтье. Кроме того, выход с открытым коллектором замыкается на землю.
