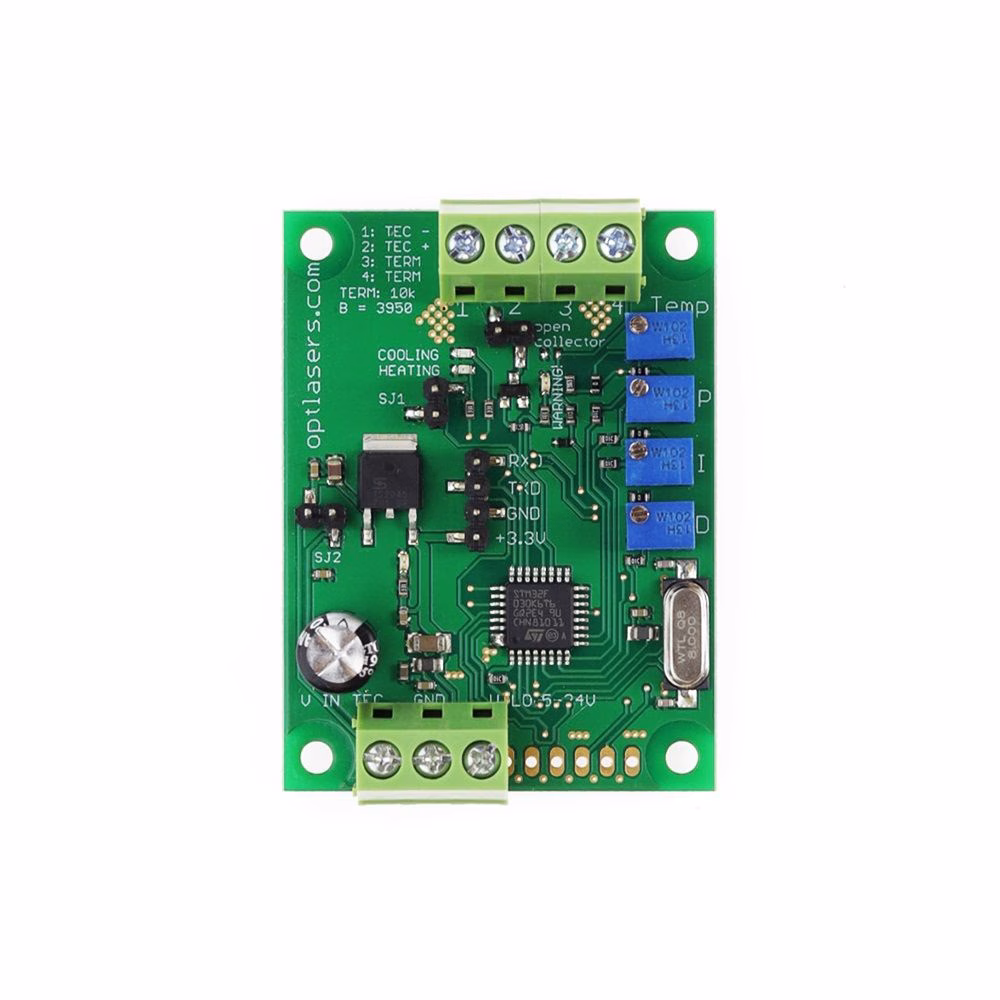

TEC-8A-24V-PID-HC-RS232 ohjelmoitava lämpötilaohjain -100°C ... +100°C
TEC-8A-24V-PID-HC-RS232 ohjelmoitava lämpötilaohjain on suunniteltu integroitumaan saumattomasti RTD-lämpötila-anturiin, mahdollistaen tarkan lämpötilansäädön laajalla -100–100 °C alueella. Vakautustarkkuus on +/-1 °C, mikä takaa lämpötilan pysyvyyden ja luotettavuuden.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 2 | $111.60 | $12.40 | Jopa $24.80 |
| 5 | $99.20 | $24.80 | Jopa $124.00 |
| 25 | $74.40 | $49.60 | Jopa $1,240.00 |
Tuotteen kuvaus
Tietoa TEC-8A-24V-PID-HC-RS232 ohjelmoitavasta lämpötilaohjaimesta
TEC-8A-24V-PID-HC-RS232-ohjain hyödyntää RTD-lämpötila-anturia, jonka ansiosta lämpötilaa voidaan säätää välillä -100–100 °C. Ohjain mahdollistaa kätevän parametrien säädön ja lukemisen UART-portin kautta.
Monipuolisen toiminnallisuuden ansiosta tämä ohjain tarjoaa sekä lämmitys- että jäähdytystoiminnot ilman hyppyjohtoasetuksia. Lisäksi siinä on avoin kollektorilähtö, jonka avulla ohjain voi toimia signaalilähteenä muille laitteille. Selkeät LED-merkkivalot tarjoavat visuaalisen palautteen lämmitys- tai jäähdytystoiminnasta.
Kompakti koko, käyttäjäystävällinen säätö sekä monikäyttöisyys tekevät tästä ohjaimesta laajasti hyödynnetyn monilla teollisuudenaloilla. Se on suunniteltu toimimaan erityisesti 12 V:n Peltier-elementtien kanssa, mutta on yhteensopiva 5–24 V:n syöttöjännitteellä toimivien moduulien kanssa.
Käyttäen PWM-tilaa (Pulssinleveysmodulaatio), ohjain pystyy käsittelemään enintään 8 A:n virtoja. Se hyödyntää P0K1.202.3FW.B.007-lämpötila-anturia ja oletusarvoinen lämpötilapiste on asetettu 20 °C:seen.
Säädettävien PID-ohjainparametrien ansiosta tätä ajuria voi mukauttaa lähes mihin tahansa järjestelmään. Järjestelmän massasta riippuen oikein kalibroitu ajuri mahdollistaa tarkan lämpötilan ylläpidon jopa ±1 °C:n tarkkuudella välillä -50–50 °C ja ±2 °C:n tarkkuudella tämän alueen ulkopuolella.
Suositukset ja vaatimukset
- TEC-8A-24V-PID-HC käyttää tietokoneviestintään sarjaporttia (COM). Tietojen lukuun, kirjoittamiseen ja parametrien määrittämiseen voidaan käyttää erilaisia työpöytäsovelluksia, kuten RealTerm (Win), Minicom (Linux) tai PuTTy.
- Suosittelemme käyttämään virtakaapeleita, joiden vähimmäispoikkipinta-ala on 0,5 mm2
- Peltier-elementin virta määräytyy käytetyn syöttöjännitteen mukaan. Yleiset moduulit toimivat tyypillisesti 12–15 V:n alueella, ja enimmäisvirta määritellään moduulin merkinnän perusteella. Esimerkiksi "12708" tarkoittaa jännitealuetta 0–12 V ja enimmäisvirtaa 8 A.
Suojaus
Tässä lämpötilaohjaimessa ei ole napaisuussuojausta. Syöttöjännitteen väärä napaisuus vaurioittaa lämpötilaohjaimen pysyvästi.
Mikäli lämpötila ylittää 120 °C tai alittaa -120 °C, ohjain ei syötä virtaa Peltier-moduulille. Lisäksi avoin kollektorilähtö maadoitetaan.
