1 x PLH3D-XT8 45W Cap laser de tăiere și gravare
Specs: Putere optică 45W, HD 125DPI 180um spot, grosime maximă de tăiere a lemnului 20mm (¾" )
Cel mai bun pentru: Tăiere și gravare la viteză foarte mare de tip CO2, tăierea materialelor groase
Pret redus!
Nou
Kit laser XT8 45W Plug&Play pentru X-Carve CNC
Kit de upgrade laserX-Carve PLH3D-XT8
Specs: 45 W putere optică, HD 125 DPI, 180 µm spot, taie până la 20 mm (¾") lemn într-o singură trecere
Cel mai bun pentru: Tăiere ultra-rapidă de tip CO₂ și gravură de precizie, inclusiv materiale groase
Compatibilitate: Complet compatibil cu CNC-urile Carbide X-Carve - Gata de instalare direct din cutie
005878
Black November 2025!
Spare Accessories
Continutul pachetului
-
-
1 x Adaptor PLH3D-CNC Pro
✔ Asigură comunicarea între mașinile CNC și capetele laser.
✔ Asigură un nivel suplimentar de siguranță pentru utilizatori și capetele laser.
-
1 x 24V 8A sursă de alimentare cu adaptoare SUA / Marea Britanie
✔ Pentru alimentarea capetelor laser PLH3D-Series prin intermediul adaptorului PLH3D-CNC Pro.
✔ Oferă o ieșire fiabilă de 24V 8A.
✔ Livrat cu o priză compatibilă cu standardele utilizate în țara de destinație.
-
1 x Ochelari de protecție laser
✔ Ochelari de protecție laser cu rating OD 7+ pe intervalul 190 – 540 nm.
✔ Reduc riscul pătrunderii luminii rezultate din radiație laser dispersată în ochii utilizatorului.
-
1 x Clemă universală CNC Mount
✔ Suport de clemă din aluminiu pentru montarea capetelor laser PLH3D-XT8, XT-50 și XF+ sau LaserDock și LaserDock PRO pe diverse mașini.
✔ Include un set de șuruburi.
-
1 x Cablu pentru capul laser PLH3D-XT8 (7m / 22 ft)
✔ Cablu pentru conectarea capetelor laserelor din seria PLH3D sau a LaserDock Pro la adaptorul PLH3D-CNC Pro.
✔ Transferă puterea și semnalele de control către capul laser.
-
1 x OptiShield - PLH3D Laser Engraver Beam Cover
✔ Reduce reflexia luminii din materialul prelucrat și asigură răcirea optimă a capului laser.
✔ Se poate monta pe duza de asistență cu aer de înaltă presiune.
-
1 x Cablu de semnal PWM pentru adaptorul PLH3D-CNC
✔ Oferă o conexiune între adaptorul PLH3D-CNC și controlerul bazat pe PWM.
-
1 x Instrument de referință a înălțimii PLH3D
✔ Instrument compact pentru reglarea ușoară și rapidă a distanței focale pentru gravurile laser din seria PLH3D.
-
1 x Set de autocolante cu laser CNC
✔ Set de autocolante cu laser CNC.
✔ Inclus în fiecare kit laser de la Opt Lasers.
Descarcari
Descriere produs
Beneficii oferite de Opt Lasers pentru prima dată pe această piață
Garanție Opt Lasers de 5 ani
Garanție de satisfacție de 30 de zile pentru retururi
Asistență tehnică pe viață
Nr. 1 în suport pentru clienți
Garanție de satisfacție de 30 de zile pentru retururi
Asistență tehnică pe viață
Nr. 1 în suport pentru clienți

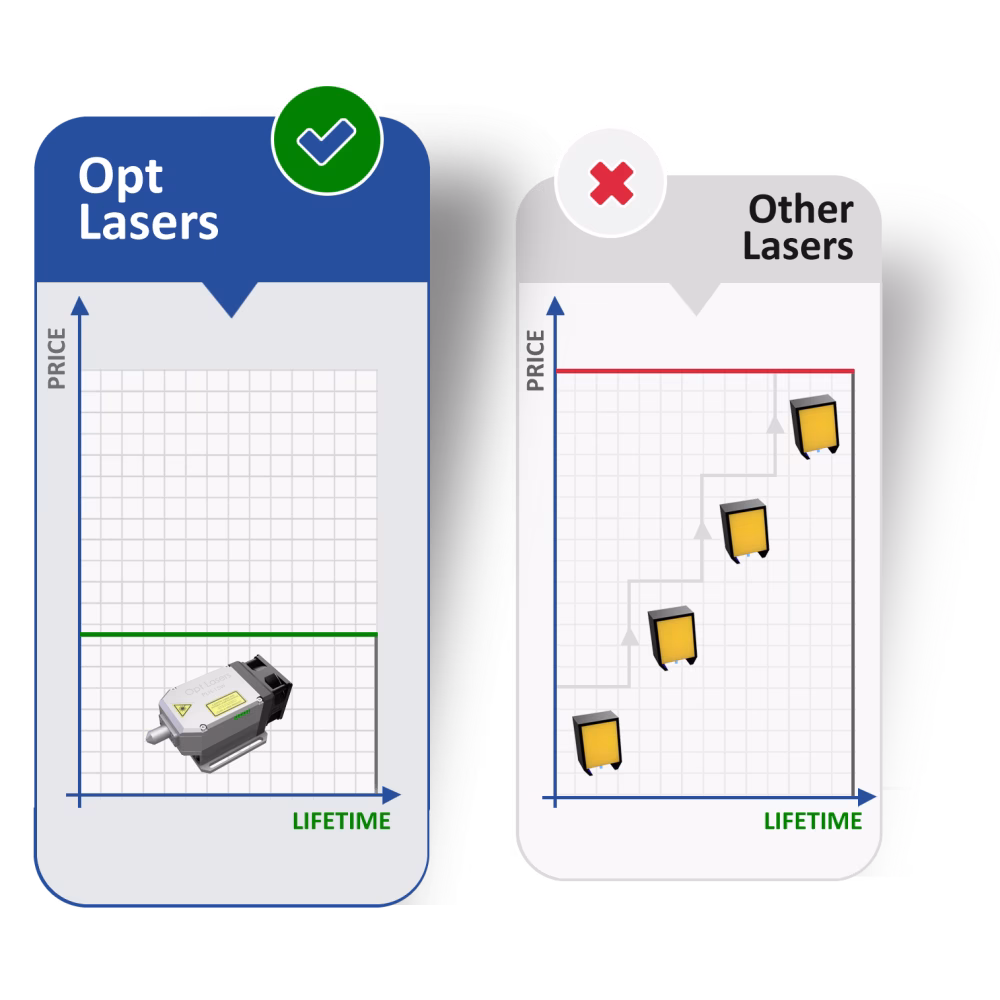

Durabilitate și fiabilitate de neegalat
Asigurare opțională împotriva coliziunii sau căderii capului laser
Produs provenit de la creatorul conceptului de cap laser
Fabricat în Polonia, UE
Asigurare opțională împotriva coliziunii sau căderii capului laser
Produs provenit de la creatorul conceptului de cap laser
Fabricat în Polonia, UE
Ce este inclus în kitul laser X-Carve PLH3D-XT8?
Acest kit de upgrade laser Plug & Play de la Opt Lasers este soluția perfectă pentru îmbunătățirea mașinii dvs. CNC X-Carve cu capacități de tăiere și gravură de precizie. Proiectat de creatorul original și liderul industriei în materie de capete laser CNC, kitul include tot ce aveți nevoie pentru o instalare rapidă și fără complicații. Complet compatibil cu X-Carve și în care au încredere profesioniștii din întreaga lume, asigură performanță maximă și fiabilitate din prima zi.
- Cap laser PLH3D-XT8 - Cel mai puternic și avansat modul laser albastru al nostru
- PLH3D-CNC Adapter Pro - Conectează CNC-ul dvs. cu funcții inteligente de siguranță
- Ochelari de protecție pentru laser - Protecție cu grad CE împotriva luminii laser albastre
- Cablu de semnal dedicat - Optimizat pentru o transmisie stabilă și fără interferențe a semnalului
- Dedicated Mount - Sistem de montare sigur și rigid
- Instrument de referință a înălțimii - Ajută la stabilirea rapidă a distanței corecte de lucru
- Sursăde alimentare - sursă de alimentare de 24 V de înaltă calitate, cu zgomot redus, cu mufe internaționale
- Cablu pentru capul laser - Cablu durabil cu conectori potriviți
- OptiShield - Protecție de siguranță pentru fascicul cu duză de aer
- Set de autocolante laser CNC - Marcați mașina pentru utilizarea în siguranță a laserului
- Set de șuruburi - Toate șuruburile necesare sunt incluse în kit
Tot ce aveți nevoie pentru a începe - fără costuri ascunse sau componente lipsă!
Seria PLH3D: De la concept la rezultate - Vedeți-l în acțiune
Laser PLH3D-XT8 45W - Caracteristici și demonstrație de performanță
Un cap laser de înaltă performanță de 45W cu focalizare profundă minimizează nevoia de refocalizare și permite tăieri rapide, cu o singură trecere. Compatibil cu o gamă largă de materiale, acesta oferă detalii clare cu o dimensiune a spotului sub 200 µm. Două moduri de putere permit gravarea precisă în scara de gri sau tăierea la putere maximă. Asistența cu aer integrată, conductele de căldură din cupru, un driver rapid, LED-urile de stare și un corp robust complet din metal asigură performanțe stabile și fiabile.
Kituri Plug & Play - Cum să instalați în câteva minute
Un ghid concis pentru cablarea și configurarea unui laser PLH3D pe routere populare precum X-Carve și Shapeoko. Acoperă setările pentru prima execuție și sfaturi pentru tăieri și gravuri curate. Prezintă o compatibilitate largă cu multe platforme CNC. Ideal ca o pornire rapidă înainte de propria instalare.
Adaptor PLH3D-CNC PRO - Soluția de control supremă pentru configurația dvs. laser CNC
Simplifică cablarea și controlul cu conversie de semnal, configurare ghidată de OLED și presetări pregătite pentru CNC. Diagnosticarea în timp real plus siguranța stratificată (cheie, verificarea semnalului, dezarmare automată) protejează utilizatorii și hardware-ul. Funcționează cu toate capetele laser PLH3D. O carcasă anodizată robustă rezistă la cerințele atelierului.
LaserDock PRO: Atașament fără efort pentru capete laser CNC
Conectați/dezactivați laserul în câteva secunde cu precizie magnetică și aer/alimentare integrată. Deconectarea automată protejează împotriva loviturilor axei Z, în timp ce știfturile cu arc placate cu aur și blocarea poziției asigură o aliniere repetabilă. Compatibil cu toate capetele actuale și viitoare, este un suport ordonat, pregătit pentru viitor. Aluminiul anodizat dur asigură durabilitatea în mediile magazinelor.
Accesoriu opțional - adăugați-l din lista din partea de sus a acestei pagini.
Ce puteți tăia sau grava?
Acestea sunt cele mai populare materiale pentru tăiere și gravare cu laser utilizând PLH3D-XT8.
Mai jos în această secțiune găsiți un tabel complet cu rezultatele testelor de viteză și putere pentru multe alte materiale.
Lemn
Placaj
Piele
Spumă
Cauciuc (fără PVC)
Plută
Aluminiu anodizat (gravare)
Plăci ceramice (gravare)
Acrilic
Piatră (gravare)
Hârtie & carton
Textile
Metale (gravare)
Materiale speciale
SticlăȘi multe alte materiale listate în tabelul de mai jos.
PLH3D-XT8 – tabel cu vitezele de tăiere și gravare
Exemple de viteze de tăiere și gravare cu PLH3D-XT8
| Material | Tip operație | Grosime | Viteză | Putere laser | Treceri |
|---|---|---|---|---|---|
| Lemn | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravare | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Placaj | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Tăiere | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Tăiere | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Tăiere | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Placă din fibre cu densitate mare (HDF) | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Placă din fibre cu densitate medie (MDF) | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balsa | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Lemn de pin | Gravare | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Tăiere | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Piele porcină top-grain tăbăcită vegetal | Gravare | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravare | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Tăiere | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Piele bovină full-grain tăbăcită vegetal, rigidă | Gravare | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravare | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Tăiere | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| Piele artificială PU (poliuretan) | Tăiere | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Marmură albă | Gravare (adâncă) | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Ardezie | Gravare | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Acrilic negru | Tăiere | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Tăiere | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Tăiere | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Acrilic portocaliu transparent | Gravare | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Acrilic roșu | Tăiere | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Acrilic verde | Tăiere | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Bumbac | Gravare | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Denim | Tăiere | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Nailon ranforsat, densitate mare | Tăiere | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Poliester alb | Tăiere | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Poliester alb cu densitate mare | Tăiere | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Tăiere | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Tăiere | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Felt | Tăiere | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Spumă polimerică | Tăiere | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Tăiere | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| Spumă EVA | Tăiere | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Tăiere | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Spumă poliuretanică (PU) | Tăiere | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Fibră de carbon | Tăiere | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Fibră de sticlă | Tăiere | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Oțel inoxidabil | Gravare (adâncă) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Gravare (adâncă) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marcaj | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Oțel pentru scule | Gravare (adâncă) | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Gravare (adâncă) | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Marcaj | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Caracteristici și beneficii ale capului laser PLH3D-XT8
Adâncime de focalizare fără egal: Datorită adâncimii remarcabile de focalizare și taliei fasciculului extinse, XT8 elimină necesitatea ajustărilor constante și permite tăierea dintr-o singură trecere, accelerându-ți munca.
Precizie în acțiune: Dimensiunea punctului laser al PLH3D-XT8 sub 200 µm îți permite să obții detalii precise pentru lucrări artistice și să tai fără efort materiale precum lemn de 15 mm. Datorită fasciculului foarte simetric, lățimea tăieturii (kerf) rămâne aceeași indiferent de direcția de scanare.
Gravare în tonuri de gri și tăiere la putere maximă: Comută între două moduri: 50 % putere pentru gravare detaliată sau tăiere în mare viteză cu 100 % putere, adaptându-te rapid la diverse materiale și aplicații.

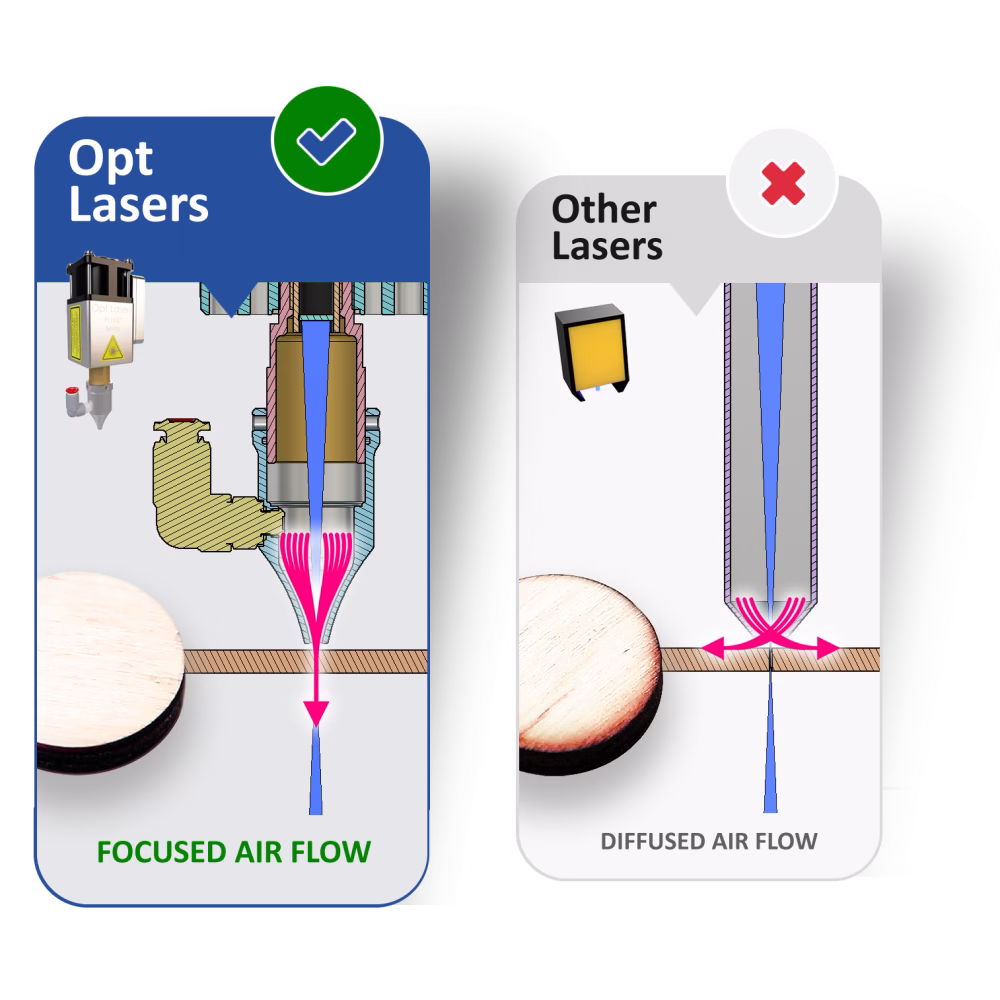

Duză integrată de asistență cu aer: Îmbunătățește eficiența tăierii cu duza integrată. Bucură-te de viteze de tăiere de până la șase ori mai mari și de reducerea deteriorărilor termice ale materialului prelucrat. De asemenea, ajută la menținerea curată a ferestrei de protecție și a lentilei principale.
Radiator cu heatpipe din cupru: Tehnologia noastră avansată de răcire asigură performanță optimă și durată de viață mare, conducând eficient căldura către un radiator suplimentar.
Siguranță în exploatare: Rămâi informat cu LED-ul de semnalizare, care indică starea armată a laserului și oferă alerte de supraîncălzire pentru o siguranță sporită și o gestionare corectă a temperaturii.
Driver integrat ultra-rapid: Experimentează performanțe fără egal cu driverul integrat, care asigură gravare precisă și rezultate fiabile. Distanța foarte mică dintre diodele laser și driver permite modularea curentului la frecvență înaltă.
Carcasă integral metalică: Carcasa laserului este realizată în întregime din metal durabil, oferind protecție robustă și o durată de viață sporită a dispozitivului.
Software-ul LightBurn — Obțineți 10% reducere la achiziție împreună cu kiturile Opt Lasers
Economisiți 10% atunci când adăugați LightBurn la kitul dumneavoastră XF+, XT-50 sau XT8.
Cumpărat împreună cu kiturile noastre Plug&Play, LightBurn este disponibil la un preț promoțional exclusiv — astfel porniți din prima zi cu cele mai bune instrumente și cel mai bun raport cost/performanță. Apreciat pe scară largă de utilizatorii de lasere din întreaga lume, LightBurn este cea mai populară alegere a comunității, cu mii de licențe vândute.
Software-ul LightBurn este disponibil ca accesoriu opțional pentru kiturile sau capetele noastre laser și este compatibil cu toate modulele Opt Lasers pentru tăiere și gravare — inclusiv XT8, XT-50 și XF+. Acesta simplifică fluxul de lucru și oferă control precis pentru rezultate optime la tăiere și gravare. Îl puteți adăuga din secțiunea Accessories din partea de sus a paginii.
Sfat de compatibilitate: Compatibilitatea LightBurn depinde de controlerul de mișcare/firmware-ul mașinii (nu de modulul laser în sine). Funcționează cu majoritatea controlerelor CNC disponibile și include un postprocesor G-Code personalizat. Totuși, înainte de achiziție, verificați că controlerul dumneavoastră este suportat.
Indiferent dacă lucrați cu lemn, polimeri, piele sau spumă, combinarea LightBurn cu hardware-ul Opt Lasers asigură rezultate fiabile, eficiente și de înaltă calitate.
Povești ale clienților – Opt Lasers
Nicky Norton este creatorul Metodei Norton — un flux de lucru adoptat pe scară largă, utilizat în principal pentru gravarea cu laser pe plăci ceramice (Norton White Tile), care inspiră de asemenea proiecte pe lemn și oțel inoxidabil. Proiectele sale circulă pe scară largă în grupurile de maker-i de pe Facebook, primind constant recunoaștere și ajutând începătorii să își îmbunătățească rezultatele.
"(... ) Apoi am văzut câteva postări cu gravuri fantastice realizate de utilizatori ai Opt Lasers PL3D-XT-50 de 6 watt. I-am contactat pe Opt Lasers și, în scurt timp, aveam unul. De cum l-am scos din cutie, mi-am dat seama că este un modul de precizie, realizat la standarde înalte de calitate. Câteva dificultăți inițiale la conectarea lui la mașina mea laser au fost depășite rapid datorită suportului extraordinar pe care l-am primit de la echipa Opt Lasers prin mesaje, e-mailuri și apeluri pe Zoom. Precizia și acuratețea acestui laser, cu un fascicul de 30 × 50 micrometri (fluență laser incredibil de ridicată), s-au dovedit rapid imbatabile în calitatea gravurilor pe care am reușit să le obțin.
Per ansamblu, lucrul cu produsele Opt Lasers și cu echipa lor de suport a fost o experiență foarte pozitivă și mi-a reînnoit entuziasmul pentru utilizarea gravării cu diode."
Kris Crawford este un maker și creator de conținut canadian, autorul Further North Fabrication, unde împărtășește proiecte de prelucrare a lemnului și a metalului pe YouTube și Instagram. Din 2021 folosește Opt Lasers pentru a adăuga detalii fine cadourilor pentru clienți și proiectelor personale — o voce de încredere care îi încurajează pe alții să exploreze fabricația CNC cu laser.
"(... ) Integrarea laserului cu X-Carve CNC-ul meu modificat a fost un proces fără probleme și, de atunci, a extins semnificativ capabilitățile configurației mele. Precizia și versatilitatea modulului Opt Lasers au fost esențiale pentru proiectele mele DIY, permițându-mi să creez designuri complexe și să adaug gravuri detaliate pe o varietate de materiale. Indiferent dacă lucrez pe lemn, acrilic sau metal, laserul oferă de fiecare dată rezultate excepționale."
April Wilkerson este o pasionată de proiecte DIY, tâmplărie și confecții metalice din Texas — cunoscută pe YouTube ca @AprilWilkerson — cu peste 1,5 milioane de abonați. De la YouTube la TV, ghidurile ei pas cu pas oferă autonomie maker-ilor din întreaga lume, acum și cu proiecte laser în portofoliu.
"(... ) Instalarea și operarea au fost surprinzător de line și ușoare, cu adevărat plug-and-play. Dar, fiind primul meu laser, am avut nevoie de îndrumare la început, iar echipa de la Opt a fost fantastică; receptivă, competentă și întotdeauna dispusă să își dedice timp pentru a-mi răspunde pe larg la întrebări. Au răspuns chiar și la întrebări pe care nici nu știam că ar trebui să le pun!"
Jim Neeb este inginer pensionar și tâmplar cu 45 de ani de experiență, care sprijină Opt Lasers încă din primii ani prin canalul său de YouTube @JNWoodworks și prin grupul nostru oficial de utilizatori. Este cunoscut pentru îndrumări clare, practice și demonstrații bine realizate, care îi ajută pe maker-i să stăpânească tehnicile laser. Este, de asemenea, tester oficial în colaborare cu Avid CNC.
"(... ) Opt Lasers este SINGURA companie de lasere cu diode pe care o recomand, pentru că, în realitate, nu există alte companii cu produse măcar apropiate de nivelul lor de calitate și de serviciu pentru clienți. Pot spune asta cu încredere din propria mea experiență, precum și din feedback-ul pe care îl primesc de la urmăritorii canalului meu de YouTube din întreaga lume."
Specificații tehnice ale produsului
| PLH3D-XT8 | |
|---|---|
| Putere optică maximă | 45 W |
| Dimensiune tipică a spotului (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Dimensiunile capului laser (L x W x H) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Greutatea capului laser, tipic | 1050g (2.31 lb.) Cu LaserDock: 1230g (2.71 lb.) |
| Debit al ventilatorului | 92 m3/h (53 CFM) |
| Zgomotul ventilatorului | 58 dBA |
| Schema găurilor de montare | 5x 4 orificii, 24 x 15 mm (0.94 x 0.59 in.) |
| Tipul găurilor de montare | M3 x 0.5 x 3 mm |
| Temperatura ambiantă maximă | 40°C (104°F) |
| Intrare de modulație | PWM/TTL, 0 – 24 V |
| Frecvență de bază PWM recomandată | 1 – 10 kHz |
| Lățime de bandă maximă a modulației | 30 kHz |
| Impedanța intrării de modulație | >1 kΩ |
| Tensiunea sursei de alimentare | 24 V |
| Curent minim pentru sursa de 24 V | 8 A |
| Consum maxim de putere | 170 W |
Cap laser PLH3D-XT8 – Întrebări frecvente
PLH3D-XT8 este compatibil cu majoritatea mașinilor CNC, inclusiv mărci populare precum X-Carve, Shapeoko și Stepcraft. Poate fi montat utilizând suportul universal inclus sau LaserDock. Compatibilitatea cu controlerul dvs. CNC este asigurată prin PLH3D-CNC Adapter Pro, care suportă intrări PWM, TTL și analogice (0–3 V, 0–5 V sau 0–24 V).
XT8 poate tăia sau grava lemn, placaj, MDF, piele, cauciuc, textile, spumă, acril și multe altele. De asemenea, poate grava pe metale acoperite și unele metale neacoperite (cu ajustarea unghiului). Fasciculul optic de ~45 W permite tăierea dintr-o singură trecere pe materiale subțiri și tăierea în mai multe treceri pentru materiale mai groase.
Instalarea inițială durează ~30 de minute. Cu sistemul magnetic LaserDock PRO, cuplarea/decuplarea zilnică durează câteva secunde. Toate conexiunile sunt Plug&Play și sunt incluse în kit.
Kitul include Height Reference Tool pentru focalizare manuală rapidă. Așezați-l pe material și setați laserul la distanța de lucru nominală de 21 mm. Pentru tăiere, ajustați în funcție de grosimea materialului.
XT8 se conectează prin PLH3D-CNC Adapter Pro, acceptând intrări TTL, PWM și analogice. O sursă de alimentare de 24 V și toate cablurile sunt incluse.
Da — XT8 dispune de o duză integrată și reglabilă de High-Pressure Air Assist pentru creșterea vitezei/calității de tăiere prin evacuarea resturilor și răcirea tăieturii. Funcționează cu compresoare mici uzuale (debit real recomandat ~10–15 l/min pentru majoritatea materialelor).
XT8 are protecție la supraîncălzire și trebuie utilizat cu ochelari de protecție certificați CE (OD7+ pentru 190–540 nm). Se oprește automat la 58 °C și reia funcționarea la 50 °C. Respectați întotdeauna standardele de siguranță pentru lasere (de ex., ANSI Z136.1).
Durata tipică de funcționare este de 20.000–30.000 de ore. Dacă o diodă se defectează, unitatea poate fi adesea reparată prin înlocuirea diodei. Curățați regulat optica și asigurați un flux de aer corespunzător pentru o longevitate maximă.
Da, dar înclinați piesa (sau laserul) cu ~7° astfel încât reflexia să nu se întoarcă spre diode. Pentru metale în general, introduceți o ușoară înclinare și orientați fasciculul departe de operator. Purtați întotdeauna ochelari OD7+.
Utilizați orice CAM care generează G-code: LightBurn (recomandat), Vectric, Fusion 360 sau instrumente gratuite precum LaserGRBL. LightBurn oferă control avansat, gravare de imagini și configurare facilă cu presetările noastre.
- Putere optică maximă: 45 W; tipică: 38–43 W
- Lungime de undă: 450 ± 10 nm; spot focalizat <180 µm
- Distanță de lucru: 21 mm
- Alimentare: 24 V, min. 8,5 A; consum maxim 170 W
- Intrări de modulație: PWM/TTL/Analogic (0–3/5/24 V acceptate)
- Frecvență de bază PWM recomandată: 1–5 kHz (lățime de bandă până la 10 kHz)
- Greutate cap: ~1150 g (cu LaserDock: ~1330 g)
- Temperatură ambiantă maximă: 40 °C
Gravare: Setați distanța de lucru nominală la 21 mm utilizând Height Reference Tool pentru o focalizare rapidă și repetabilă.
Tăiere (subțire 1–6 mm): Focalizați astfel încât cel mai mic spot să se afle aproape de mijlocul grosimii materialului (porniți de la 21 mm, apoi coborâți cu jumătate din grosime).
Tăiere (gros >6 mm): Tăiați strat cu strat, coborând ușor capul după fiecare trecere; evitați să atingeți piesa cu duza. Unele materiale (de ex., placaj de mesteacăn, MDF, spumă PU, pin) pot fi tăiate gros dintr-o singură trecere, cu duza aproape de suprafață (fără contact).
Mod „I” (50%): interval ~0–20 W pentru gravare detaliată în tonuri de gri și nuanțare fină.
Mod „II” (100%): putere maximă pentru gravare alb-negru de mare viteză și tăiere eficientă, inclusiv a materialelor mai groase.
XT8 acceptă control PWM/TTL/Analogic: 0–3 V, 0–5 V și 0–24 V pe Mod Input #2 (PWM). Utilizați o frecvență de bază PWM de 1–5 kHz (frecvențe mai mari pot oferi tonuri de gri mai uniforme). Nivel logic „înalt” ≥3 V; „scăzut” ≤0,8 V. Nu conectați semnale la ambele intrări, analogică și PWM, simultan (au masă comună).
Debit real recomandat al compresorului: 10–12 l/min cu un rezervor de ≥50 L pentru operare confortabilă. Mulți utilizatori obțin rezultate bune cu unități mai mici (de ex., 5 L), dar rezultatele variază. Montați un filtru și separator de ulei; în climate umede adăugați un uscător de aer pentru a evita picăturile de apă.
Setări de debit: tăiere ~5–15 l/min; gravare ~1–5 l/min. Evitați depășirea ~15–20 l/min, deoarece poate reduce viteza de tăiere. Este recomandat un debitmetru.
Asigurați suportul posterior de cablu, apoi conectați ferm cablul la XT8. Pentru utilizare directă, conectați cealaltă extremitate la Adapter PRO. Cu LaserDock PRO, montați partea dinspre laser folosind patru șuruburi M4 aliniate la poziția spindle-ului, apoi conectați cablul scurt și furtunul de aer.
Radiator: Suflați regulat aer comprimat prin radiator (mai ales după lucrări cu mult fum). Evitați supraturarea ventilatorului. Pentru curățare mai profundă, îndepărtați capacul frontal ~la fiecare 100 de ore.
Air Assist / duză: Utilizați întotdeauna duza de air-assist cu un flux de aer constant, uscat și fără ulei în timpul tăierii și gravării. Ține fumul și resturile departe de optică, ajutând la menținerea curată a ferestrei de protecție și a lentilei principale și reducând frecvența de curățare.
Optică: Inspectați fereastra de protecție înainte de fiecare utilizare și curățați ~la fiecare 100 de ore. Înlocuiți fereastra de protecție dacă este deteriorată (piesă de schimb disponibilă). Lentila principală trebuie, de asemenea, curățată ~la fiecare 100 de ore.
Agenți de curățare: Folosiți doar IPA anhidru 99,9% și materiale adecvate, fără scame. Evitați „rubbing alcohol” (~70% IPA + apă) și șervețele tipice pentru ochelari/microscop (pot lăsa reziduuri). Aplicați doar forța necesară pentru a îndepărta contaminanții, protejând straturile optice.
