1 x Κεφαλή λέιζερ κοπής και χάραξης PLH3D-XT8 45W
Προδιαγραφές: (¾" ).
Καλύτερα για: CO2-like κοπή και χάραξη εξαιρετικά υψηλής ταχύτητας, κοπή παχιών υλικών
Μειωμένη τιμή!
Νέο
Κιτ λέιζερ XT8 45W Plug&Play για X-Carve CNC
Κιτ αναβάθμισης λέιζερX-Carve PLH3D-XT8
Προδιαγραφές: κόβει ξύλο έως 20 mm (¾") σε ένα μόνο πέρασμα.
Καλύτερα για: CO₂-όπως κοπή υπερυψηλής ταχύτητας και χάραξη ακριβείας, συμπεριλαμβανομένων των παχιών υλικών
Συμβατότητα: Πλήρως συμβατό με τα Carbide X-Carve CNCs - Έτοιμο για εγκατάσταση κατευθείαν από τη συσκευασία
005878
Black November 2025!
Spare Accessories
Περιεχόμενα πακέτου
-
-
1 x PLH3D-CNC Adapter Pro
✔ Παρέχει επικοινωνία μεταξύ μηχανών CNC και κεφαλών λέιζερ.
✔ Εξασφαλίζει ένα πρόσθετο επίπεδο ασφάλειας για τους χρήστες και τις κεφαλές λέιζερ.
-
1 x Τροφοδοτικό 24V 8A με προσαρμογείς ΗΠΑ/ΗΠΑ
✔ Για την τροφοδοσία των κεφαλών λέιζερ της σειράς PLH3D μέσω του προσαρμογέα PLH3D-CNC Adapter Pro.
✔ Παρέχει μια αξιόπιστη έξοδο 24V 8A.
✔ Αποστέλλεται με βύσμα συμβατό με τα πρότυπα που χρησιμοποιούνται στη χώρα προορισμού.
-
1 x Γυαλιά Ασφαλείας Λέιζερ
✔ Γυαλιά Ασφαλείας Λέιζερ με αξιολόγηση OD 7+ στην περιοχή από 190 έως 540 nm.
✔ Μειώνουν τον κίνδυνο εισόδου φωτός στα μάτια του χρήστη από ανακλώμενο φως λέιζερ.
-
1 x Universal Clamp CNC Mount
✔ Σφιγκτήρας αλουμινίου για την τοποθέτηση των κεφαλών λέιζερ PLH3D-XT8, XT-50 και XF+ ή των LaserDock και LaserDock PRO σε διάφορα μηχανήματα.
✔ Περιλαμβάνει ένα σετ βιδών.
-
1 x Καλώδιο για την κεφαλή λέιζερ PLH3D-XT8 (7m / 22 ft)
✔ Καλώδιο για τη σύνδεση των κεφαλών λέιζερ της σειράς PLH3D ή του LaserDock Pro με το PLH3D-CNC Adapter Pro.
✔ Μεταφέρει σήματα ισχύος και ελέγχου στην κεφαλή λέιζερ.
-
1 x OptiShield - PLH3D κάλυμμα ακτίνας χάραξης λέιζερ
✔ Μειώνει την αντανάκλαση του φωτός από το επεξεργασμένο υλικό και εξασφαλίζει τη βέλτιστη ψύξη της κεφαλής λέιζερ.
✔ Τοποθετείται στο ακροφύσιο υποβοήθησης αέρα υψηλής πίεσης.
-
1 x Καλώδιο σήματος PWM για τον προσαρμογέα PLH3D-CNC
✔ Παρέχει σύνδεση μεταξύ του προσαρμογέα PLH3D-CNC και του ελεγκτή PWM που βασίζεται στο .
-
1 x Εργαλείο αναφοράς ύψους PLH3D
✔ Συμπαγές εργαλείο για εύκολη και γρήγορη ρύθμιση της εστιακής απόστασης για τους χαράκτες λέιζερ της σειράς PLH3D.
-
1 x Σετ αυτοκόλλητων λέιζερ CNC
✔ Σετ αυτοκόλλητων ετικετών λέιζερ CNC.
✔ Περιλαμβάνεται σε κάθε σετ λέιζερ από την Opt Lasers.
Λήψη
Περιγραφή προϊόντος
Πλεονεκτήματα που προσφέρει η Opt Lasers για πρώτη φορά σε αυτή την αγορά
5ετής εγγύηση της Opt Lasers
Εγγύηση ικανοποίησης 30 ημερών για επιστροφές
Δια βίου τεχνική υποστήριξη
Νο 1 στην υποστήριξη πελατών
Εγγύηση ικανοποίησης 30 ημερών για επιστροφές
Δια βίου τεχνική υποστήριξη
Νο 1 στην υποστήριξη πελατών
Απαράμιλλη ανθεκτικότητα και αξιοπιστία
Προαιρετική ασφάλιση για σύγκρουση ή πτώση της κεφαλής λέιζερ
Προϊόν από τον δημιουργό του concept της κεφαλής λέιζερ
Κατασκευάζεται στην Πολωνία, ΕΕ
Προαιρετική ασφάλιση για σύγκρουση ή πτώση της κεφαλής λέιζερ
Προϊόν από τον δημιουργό του concept της κεφαλής λέιζερ
Κατασκευάζεται στην Πολωνία, ΕΕ
Τι περιλαμβάνει το κιτ λέιζερ X-Carve PLH3D-XT8;
Αυτό το κιτ αναβάθμισης λέιζερ Plug & Play από την Opt Lasers είναι η τέλεια λύση για την ενίσχυση της μηχανής CNC X-Carve με δυνατότητες κοπής και χάραξης ακριβείας. Σχεδιασμένο από τον αρχικό δημιουργό και ηγέτη της βιομηχανίας στις κεφαλές λέιζερ CNC, το κιτ περιλαμβάνει όλα όσα χρειάζεστε για γρήγορη και απροβλημάτιστη εγκατάσταση. Πλήρως συμβατό με το X-Carve και αξιόπιστο από επαγγελματίες παγκοσμίως, εξασφαλίζει μέγιστη απόδοση και αξιοπιστία από την πρώτη μέρα.
- Κεφαλή λέιζερ PLH3D-XT8 - Η πιο ισχυρή και προηγμένη μονάδα μπλε λέιζερ που διαθέτουμε
- PLH3D-CNC Adapter Pro - Συνδέει το CNC σας με έξυπνες λειτουργίες ασφαλείας
- Γυαλιά ασφαλείας λέιζερ - Προστασία κατά του μπλε φωτός λέιζερ με πιστοποίηση CE
- Ειδικό καλώδιο σήματος - Βελτιστοποιημένο για σταθερή και χωρίς παρεμβολές μετάδοση σήματος
- Dedicated Mount - Ασφαλές και άκαμπτο σύστημα τοποθέτησης
- Εργαλείο αναφοράς ύψους - Βοηθά στη γρήγορη ρύθμιση της σωστής απόστασης εργασίας
- Τροφοδοτικό - Υψηλής ποιότητας, χαμηλού θορύβου τροφοδοτικό 24V με διεθνή βύσματα
- Καλώδιο για κεφαλή λέιζερ - Ανθεκτικό καλώδιο με ταιριαστούς συνδέσμους
- OptiShield - Προστατευτικό κάλυμμα δέσμης ασφαλείας με ακροφύσιο αέρα
- Σετ αυτοκόλλητων λέιζερ CNC - Σηματοδοτήστε το μηχάνημά σας για ασφαλή χρήση λέιζερ
- Σετ βιδών - Όλες οι βίδες που απαιτούνται περιλαμβάνονται στο σετ
Όλα όσα χρειάζεστε για να ξεκινήσετε - χωρίς κρυφά κόστη ή εξαρτήματα που λείπουν!
Σειρά PLH3D: Από την ιδέα στα αποτελέσματα - Δείτε το σε δράση
Λέιζερ PLH3D-XT8 45W - Επίδειξη χαρακτηριστικών και επιδόσεων
Μια κεφαλή λέιζερ υψηλής απόδοσης 45W με βαθιά εστίαση ελαχιστοποιεί την ανάγκη επαναφοράς της εστίασης και επιτρέπει γρήγορες κοπές με ένα πέρασμα. Συμβατό με ένα ευρύ φάσμα υλικών, αποδίδει ευκρινείς λεπτομέρειες με μέγεθος κηλίδας κάτω των 200 μm. Δύο λειτουργίες ισχύος επιτρέπουν ακριβή χάραξη σε κλίμακα του γκρι ή κοπή πλήρους ισχύος. Η ενσωματωμένη υποβοήθηση αέρα, οι χάλκινοι σωλήνες θερμότητας, ο γρήγορος οδηγός, οι λυχνίες LED κατάστασης και το στιβαρό πλήρως μεταλλικό σώμα εξασφαλίζουν σταθερή και αξιόπιστη απόδοση.
Κιτ Plug & Play - Πώς να το εγκαταστήσετε σε λίγα λεπτά
Μια συνοπτική περιγραφή για την καλωδίωση και τη διαμόρφωση ενός λέιζερ PLH3D σε δημοφιλή δρομολογητές όπως το X-Carve και το Shapeoko. Καλύπτει τις ρυθμίσεις πρώτης εκτέλεσης και συμβουλές για καθαρές κοπές και χαράξεις. Παρουσιάζει ευρεία συμβατότητα σε πολλές πλατφόρμες CNC. Ιδανικό ως γρήγορο ξεκίνημα πριν από τη δική σας εγκατάσταση.
PLH3D-CNC Adapter PRO - Απόλυτη λύση ελέγχου για την εγκατάσταση λέιζερ CNC σας
Απλοποιεί την καλωδίωση και τον έλεγχο με μετατροπή σήματος, ρύθμιση με καθοδήγηση OLED και προεπιλογές έτοιμες για CNC. Τα διαγνωστικά σε πραγματικό χρόνο καθώς και η πολυεπίπεδη ασφάλεια (κλειδί, έλεγχος σήματος, αυτόματος αφοπλισμός) προστατεύουν τους χρήστες και το υλικό. Λειτουργεί με όλες τις κεφαλές λέιζερ PLH3D. Ένα ανθεκτικό ανοδιωμένο περίβλημα αντέχει στις απαιτήσεις του εργαστηρίου.
LaserDock PRO: Αβίαστη προσάρτηση για κεφαλές λέιζερ CNC
Συνδέστε/αποσυνδέστε το λέιζερ σας σε δευτερόλεπτα με μαγνητική ακρίβεια και ενσωματωμένο αέρα/ενέργεια. Η αυτόματη αποσύνδεση προστατεύει από χτυπήματα του άξονα Z, ενώ οι επιχρυσωμένοι ελατηριωτοί πείροι και το κλείδωμα θέσης παρέχουν επαναλαμβανόμενη ευθυγράμμιση. Συμβατή με όλες τις τρέχουσες και μελλοντικές κεφαλές, είναι μια τακτοποιημένη, ασφαλής για το μέλλον βάση στήριξης. Το σκληρά ανοδιωμένο αλουμίνιο εξασφαλίζει ανθεκτικότητα σε περιβάλλοντα εργαστηρίων.
Προαιρετικό αξεσουάρ - προσθέστε το από τη λίστα στο επάνω μέρος αυτής της σελίδας.
Τι μπορείτε να κόψετε ή να χαράξετε;
Αυτά είναι τα πιο δημοφιλή υλικά για κοπή και χάραξη με λέιζερ χρησιμοποιώντας το PLH3D-XT8.
Παρακάτω θα βρείτε πλήρη πίνακα με αποτελέσματα δοκιμών ταχύτητας και ισχύος για πολλά ακόμη υλικά.
Ξύλο
Κοντραπλακέ
Δέρμα
Αφρός
Καουτσούκ (χωρίς PVC)
Φελλός
Ανοδιωμένο αλουμίνιο (χάραξη)
Κεραμικά πλακίδια (χάραξη)
Ακρυλικό
Πέτρα (χάραξη)
Χαρτί & χαρτόνι
Υφάσματα
Μέταλλα (χάραξη)
Ειδικά υλικά
ΓυαλίΚαι πολλά ακόμη υλικά που αναφέρονται στον παρακάτω πίνακα.
PLH3D-XT8 – Πίνακας ταχυτήτων κοπής και χάραξης
Παραδείγματα ταχυτήτων κοπής και χάραξης με PLH3D-XT8
| Υλικό | Τύπος κατεργασίας | Πάχος | Ταχύτητα | Ισχύς λέιζερ | Διελεύσεις |
|---|---|---|---|---|---|
| Ξύλο | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Χάραξη | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Κόντρα πλακέ | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Κοπή | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Κοπή | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Κοπή | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Κοπή | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Ινοσανίδα υψηλής πυκνότητας (HDF) | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Κοπή | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Ινοσανίδα μέσης πυκνότητας (MDF) | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Κοπή | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Μπάλσα | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Κοπή | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Πεύκο | Χάραξη | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Κοπή | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Δέρμα χοίρου top-grain φυτικής κατεργασίας | Χάραξη | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Χάραξη | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Κοπή | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Σκληρό δέρμα αγελάδας full-grain φυτικής κατεργασίας | Χάραξη | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Χάραξη | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Κοπή | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| Συνθετικό δέρμα PU (πολυουρεθάνη) | Κοπή | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Λευκό μάρμαρο | Βαθειά χάραξη | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Σχιστόλιθος | Χάραξη | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Μαύρο ακρυλικό | Κοπή | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Κοπή | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Κοπή | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Πορτοκαλί διαφανές ακρυλικό | Χάραξη | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Κόκκινο ακρυλικό | Κοπή | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Πράσινο ακρυλικό | Κοπή | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Βαμβάκι | Χάραξη | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Τζιν | Κοπή | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Ενισχυμένο νάιλον υψηλής πυκνότητας | Κοπή | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Λευκός πολυεστέρας | Κοπή | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Λευκός πολυεστέρας υψηλής πυκνότητας | Κοπή | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Κοπή | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Κοπή | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Τσόχα | Κοπή | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Πολυαφρός | Κοπή | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Κοπή | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| Αφρός EVA | Κοπή | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Κοπή | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Αφρός πολυουρεθάνης (PU) | Κοπή | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Ίνες άνθρακα | Κοπή | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Ίνες γυαλιού | Κοπή | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Ανοξείδωτος χάλυβας | Βαθειά χάραξη | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Βαθειά χάραξη | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Σήμανση | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Εργαλειακός χάλυβας | Βαθειά χάραξη | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| Βαθειά χάραξη | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Σήμανση | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Χαρακτηριστικά και οφέλη της κεφαλής λέιζερ PLH3D-XT8
Ασύγκριτο βάθος εστίασης: Με το εντυπωσιακό βάθος εστίασης και την επιμηκυμένη «μέση» της δέσμης, το XT8 καταργεί την ανάγκη για συνεχείς ρυθμίσεις και επιτρέπει κοπή με ένα μόνο πέρασμα, επιταχύνοντας την εργασία σας.
Ακρίβεια στην πράξη: Το μέγεθος κηλίδας του PLH3D-XT8 κάτω από 200 µm επιτρέπει λεπτομέρειες υψηλής ακρίβειας για καλλιτεχνικές εργασίες και εύκολη κοπή υλικών όπως ξύλο 15 mm. Χάρη στην ιδιαίτερα συμμετρική δέσμη, το πλάτος κοπής (kerf) παραμένει ίδιο σε κάθε κατεύθυνση σάρωσης.
Χάραξη σε κλίμακα του γκρι & κοπή σε πλήρη ισχύ: Εναλλάξτε μεταξύ δύο λειτουργιών: 50 % ισχύ για λεπτομερή χάραξη ή κοπή υψηλής ταχύτητας με 100 % ισχύ, ώστε να προσαρμόζεστε γρήγορα σε διαφορετικά υλικά και εφαρμογές.

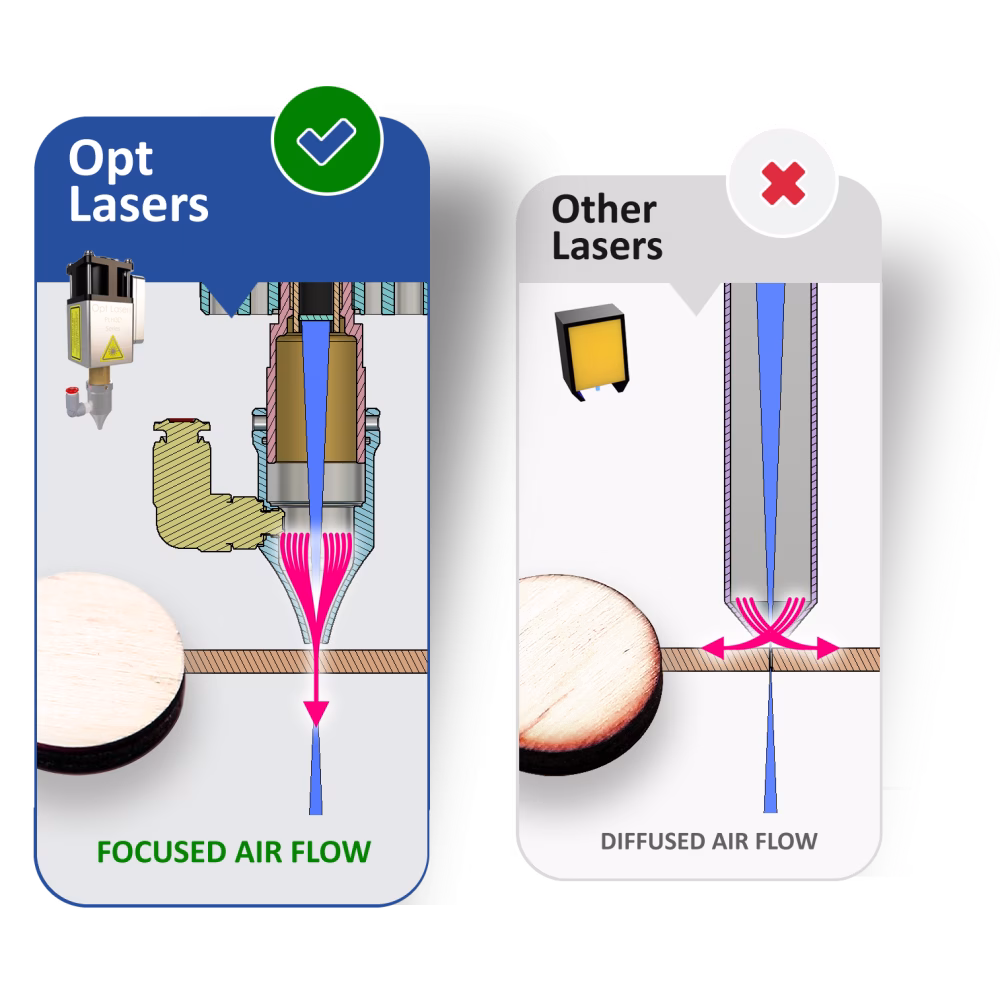

Ενσωματωμένο ακροφύσιο παροχής αέρα: Αυξήστε την αποδοτικότητα κοπής με το ενσωματωμένο ακροφύσιο. Απολαύστε έως και εξαπλάσιες ταχύτητες κοπής και μειωμένες θερμικές φθορές στο κατεργαζόμενο υλικό. Βοηθά επίσης να παραμένουν καθαρά το προστατευτικό παράθυρο και ο κύριος φακός.
Ψύκτρα με σωλήνες θερμότητας από χαλκό: Η προηγμένη τεχνολογία ψύξης μας εξασφαλίζει βέλτιστη απόδοση και μεγάλη αντοχή, μεταφέροντας αποτελεσματικά τη θερμότητα σε πρόσθετη ψύκτρα.
Ασφάλεια λειτουργίας: Ενημερωθείτε με την ενδεικτική λυχνία LED, η οποία δείχνει την κατάσταση ενεργοποίησης του λέιζερ και παρέχει ειδοποιήσεις υπερθέρμανσης για αυξημένη ασφάλεια και σωστή διαχείριση θερμοκρασίας.
Υπερταχύς ενσωματωμένος οδηγός (driver): Απολαύστε ασύγκριτες επιδόσεις με τον ενσωματωμένο driver, που εξασφαλίζει ακριβή χάραξη και αξιόπιστα αποτελέσματα. Η πολύ μικρή απόσταση μεταξύ των διόδων λέιζερ και του driver επιτρέπει διαμόρφωση ρεύματος υψηλής συχνότητας.
Πλήρως μεταλλικό σώμα: Το περίβλημα του λέιζερ είναι εξ ολοκλήρου από ανθεκτικό μέταλλο, προσφέροντας στιβαρή προστασία και μεγαλύτερη διάρκεια ζωής στη συσκευή.
Λογισμικό LightBurn — Κερδίστε 10% έκπτωση με αγορά μαζί με τα κιτ της Opt Lasers
Εξοικονομήστε 10% προσθέτοντας το LightBurn στο κιτ σας XF+, XT-50 ή XT8.
Όταν αγοράζεται μαζί με τα Plug&Play Kits μας, το LightBurn διατίθεται σε αποκλειστική μειωμένη τιμή — ώστε από την πρώτη κιόλας ημέρα να ξεκινάτε με τα καλύτερα εργαλεία και την καλύτερη αξία επένδυσης. Ευρέως αναγνωρισμένο από χρήστες λέιζερ παγκοσμίως, το LightBurn αποτελεί την πιο δημοφιλή επιλογή της κοινότητας, με χιλιάδες άδειες σε κυκλοφορία.
Το λογισμικό LightBurn είναι διαθέσιμο ως προαιρετικό αξεσουάρ με τα laser kits ή τις laser heads μας και είναι συμβατό με όλα τα modules κοπής και χάραξης της Opt Lasers — συμπεριλαμβανομένων των XT8, XT-50 και XF+. Απλοποιεί τη ροή εργασίας και προσφέρει ακριβή έλεγχο για βέλτιστα αποτελέσματα κοπής και χάραξης. Μπορείτε να το προσθέσετε από το τμήμα Accessories στο επάνω μέρος της σελίδας.
Συμβουλή συμβατότητας: Η συμβατότητα του LightBurn εξαρτάται από τον motion controller/firmware του μηχανήματός σας (και όχι από το ίδιο το laser module). Λειτουργεί με τους περισσότερους διαθέσιμους CNC controllers και περιλαμβάνει προσαρμοσμένο postprocessor για G-Code. Παρ’ όλα αυτά, βεβαιωθείτε πριν την αγορά ότι ο controller σας υποστηρίζεται.
Είτε εργάζεστε με ξύλο, πολυμερή, δέρμα είτε αφρό, ο συνδυασμός LightBurn με το hardware της Opt Lasers διασφαλίζει αξιόπιστα, αποδοτικά και υψηλής ποιότητας αποτελέσματα.
Ιστορίες Πελατών – Opt Lasers
Nicky Norton είναι ο δημιουργός της Μεθόδου Norton — μιας ευρέως υιοθετημένης ροής εργασίας κυρίως για laser χάραξη σε κεραμικά πλακίδια (Norton White Tile), που έχει επίσης εμπνεύσει δουλειές σε ξύλο και ανοξείδωτο χάλυβα. Τα έργα του κυκλοφορούν εκτενώς σε ομάδες κατασκευαστών στο Facebook, λαμβάνοντας σταθερά αναγνώριση και βοηθώντας νεοεισερχόμενους να βελτιώσουν τα αποτελέσματά τους.
"(... ) Έπειτα είδα μερικές αναρτήσεις με φανταστικές χαράξεις από χρήστες που χρησιμοποιούσαν το Opt Lasers PL3D-XT-50 6 watt. Επικοινώνησα με την Opt Lasers και σε σύντομο χρόνο είχα ένα στα χέρια μου. Μόλις το άνοιξα, κατάλαβα ότι πρόκειται για ένα αρτιοκατασκευασμένο, υψηλής ποιότητας, ακριβές module. Τα αρχικά μικροπροβλήματα σύνδεσης με το μηχάνημα laser ξεπεράστηκαν γρήγορα χάρη στην εξαιρετική υποστήριξη που έλαβα από την ομάδα της Opt Lasers μέσω μηνυμάτων/e-mails και κλήσεων Zoom. Η ακρίβεια και η πιστότητα αυτού του laser με δέσμη 30 × 50 μικρόμετρα (εξαιρετικά υψηλή φωτεία laser) αποδείχθηκαν σύντομα ασύγκριτες στην ποιότητα των χαράξεων που μπόρεσα να πετύχω.
Συνολικά, η συνεργασία με τα προϊόντα και το προσωπικό υποστήριξης της Opt Lasers υπήρξε πολύ θετική εμπειρία και αναζωπύρωσε τον ενθουσιασμό μου για τη χρήση χαράξεων με διόδους."
Kris Crawford είναι Καναδός maker και δημιουργός περιεχομένου πίσω από το Further North Fabrication, μοιράζοντας έργα ξυλουργικής και μεταλλουργίας στο YouTube και το Instagram. Από το 2021 χρησιμοποιεί Opt Lasers για να προσθέτει περίπλοκες λεπτομέρειες σε δώρα πελατών και προσωπικά projects — μια αξιόπιστη φωνή που ενθαρρύνει άλλους να εξερευνήσουν την κατασκευή με CNC laser.
"(... ) Η ενσωμάτωση του laser στο τροποποιημένο X-Carve CNC μου ήταν μια απρόσκοπτη διαδικασία και από τότε έχει αναβαθμίσει σημαντικά τις δυνατότητες της διάταξής μου. Η ακρίβεια και η ευελιξία του module της Opt Lasers άλλαξαν τα δεδομένα στα DIY έργα μου, επιτρέποντάς μου να δημιουργώ περίπλοκα σχέδια και να προσθέτω λεπτομερείς χαράξεις σε ποικίλα υλικά. Είτε δουλεύω σε ξύλο, είτε σε ακρυλικό, είτε σε μέταλλο, το laser προσφέρει εξαιρετικά αποτελέσματα κάθε φορά."
April Wilkerson είναι DIYer, ξυλουργός και μεταλλουργός με βάση το Τέξας — γνωστή στο YouTube ως @AprilWilkerson — με πάνω από 1,5 εκατομμύριο συνδρομητές. Από το YouTube έως την τηλεόραση, οι βήμα-βήμα κατασκευές της ενδυναμώνουν makers παγκοσμίως, πλέον και με laser projects στο πρόγραμμα.
"(... ) Η εγκατάσταση και η λειτουργία ήταν εκπληκτικά ομαλές και εύκολες — πραγματικά plug and play. Επειδή όμως ήταν το πρώτο μου laser, χρειαζόμουν καθοδήγηση στην αρχή και οι άνθρωποι της Opt ήταν φανταστικοί· άμεσοι, καταρτισμένοι και πάντα πρόθυμοι να αφιερώσουν χρόνο για να απαντήσουν διεξοδικά στις ερωτήσεις μου. Μάλιστα απάντησαν και σε ερωτήσεις που δεν ήξερα ότι έπρεπε να κάνω!"
Jim Neeb είναι συνταξιούχος μηχανικός και ξυλουργός 45 ετών εμπειρίας, που υποστηρίζει την Opt Lasers από τις πρώτες ημέρες μέσω του καναλιού του στο YouTube @JNWoodworks και της επίσημης ομάδας χρηστών μας. Είναι γνωστός για την καθαρή, πρακτική καθοδήγηση και τις προσεγμένες επιδείξεις που βοηθούν τους makers να κατακτήσουν τεχνικές laser. Είναι επίσης επίσημος δοκιμαστής σε συνεργασία με την Avid CNC.
"(... ) Η Opt Lasers είναι η ΜΟΝΗ εταιρεία laser διόδου που προτείνω, γιατί ουσιαστικά δεν υπάρχουν άλλες εταιρείες με προϊόντα που να πλησιάζουν το επίπεδο ποιότητας και εξυπηρέτησης πελατών τους. Το λέω με σιγουριά τόσο από τη δική μου εμπειρία όσο και από τα σχόλια που λαμβάνω από θεατές του YouTube σε όλο τον κόσμο."
Τεχνικές Προδιαγραφές Προϊόντος
| PLH3D-XT8 | |
|---|---|
| Μέγιστη Οπτική Ισχύς | 45 W |
| Τυπικό Μέγεθος Κηλίδας (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Διαστάσεις Κεφαλής Λέιζερ (Μ x Π x Υ) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Βάρος Κεφαλής Λέιζερ, τυπ. | 1050g (2.31 lb.) Με LaserDock: 1230g (2.71 lb.) |
| Παροχή Αέρα Ανεμιστήρα | 92 m3/h (53 CFM) |
| Επίπεδο Θορύβου Ανεμιστήρα | 58 dBA |
| Διάταξη Οπών Στερέωσης | 5x 4 οπές, 24 x 15 mm (0.94 x 0.59 in.) |
| Τύπος Οπής Στερέωσης | M3 x 0.5 x 3 mm |
| Μέγ. Θερμοκρασία Περιβάλλοντος | 40°C (104°F) |
| Είσοδος Διαμόρφωσης | PWM/TTL, 0 – 24 V |
| Συνιστώμενη Βασική Συχνότητα PWM | 1 – 10 kHz |
| Μέγ. Εύρος Ζώνης Διαμόρφωσης | 30 kHz |
| Εμπέδηση Εισόδου Διαμόρφωσης | >1 kΩ |
| Τάση Μονάδας Τροφοδοσίας (PSU) | 24 V |
| Ελάχ. Ρεύμα PSU 24 V | 8 A |
| Μέγιστη Κατανάλωση Ισχύος | 170 W |
Κεφαλή Λέιζερ PLH3D-XT8 – Συχνές Ερωτήσεις (FAQ)
Η PLH3D-XT8 είναι συμβατή με τις περισσότερες μηχανές CNC, συμπεριλαμβανομένων δημοφιλών μαρκών όπως X-Carve, Shapeoko, Stepcraft. Μπορεί να τοποθετηθεί με το παρεχόμενο καθολικό στήριγμα ή με το LaserDock. Η συμβατότητα με τον ελεγκτή CNC διασφαλίζεται μέσω του PLH3D-CNC Adapter Pro, ο οποίος υποστηρίζει εισόδους PWM, TTL και αναλογικές (0–3 V, 0–5 V ή 0–24 V).
Η XT8 μπορεί να κόψει ή να χαράξει ξύλο, κόντρα πλακέ, MDF, δέρμα, καουτσούκ, υφάσματα, αφρό, ακρυλικό και πολλά ακόμη. Μπορεί επίσης να χαράξει σε επιστρωμένα μέταλλα και σε ορισμένα γυμνά μέταλλα (με ρύθμιση γωνίας). Η ισχυρή οπτική δέσμη ~45 W επιτρέπει κοπή μονής διέλευσης σε λεπτά υλικά και πολλαπλών διελεύσεων για παχύτερα τεμάχια.
Η αρχική εγκατάσταση διαρκεί ~30 λεπτά. Με το μαγνητικό σύστημα LaserDock PRO, η καθημερινή προσθαφαίρεση γίνεται σε δευτερόλεπτα. Όλοι οι σύνδεσμοι είναι Plug&Play και περιλαμβάνονται στο κιτ.
Στο κιτ περιλαμβάνεται Εργαλείο Αναφοράς Ύψους για γρήγορη χειροκίνητη εστίαση. Τοποθετήστε το στο υλικό και ρυθμίστε τη λέιζερ κεφαλή στη ονομαστική απόσταση εργασίας 21 mm. Για κοπή, προσαρμόστε ανάλογα με το πάχος του υλικού.
Η XT8 συνδέεται μέσω του PLH3D-CNC Adapter Pro, που υποστηρίζει TTL, PWM και αναλογικές εισόδους. Τροφοδοτικό 24 V και όλα τα καλώδια περιλαμβάνονται.
Ναι — η XT8 διαθέτει ενσωματωμένο, ρυθμιζόμενο Ακροφύσιο Υψηλής Πίεσης Air Assist που βελτιώνει την ταχύτητα/ποιότητα κοπής απομακρύνοντας τα υπολείμματα και ψύχοντας την τομή. Λειτουργεί με συνήθεις μικρούς συμπιεστές (συνιστώμενη πραγματική παροχή ~10–15 l/min για τα περισσότερα υλικά).
Η XT8 διαθέτει προστασία υπερθέρμανσης και πρέπει να χρησιμοποιείται με προστατευτικά γυαλιά ασφαλείας CE (OD7+ για 190–540 nm). Απενεργοποιείται αυτόματα στους 58 °C και επανεκκινεί στους 50 °C. Τηρείτε πάντα τα πρότυπα ασφάλειας λέιζερ (π.χ. ANSI Z136.1).
Τυπική διάρκεια λειτουργίας 20.000–30.000 ώρες. Αν αστοχήσει κάποια δίοδος, το συγκρότημα μπορεί συχνά να επισκευαστεί με αντικατάσταση διόδου. Καθαρίζετε τα οπτικά τακτικά και εξασφαλίζετε σωστή ροή αέρα για μέγιστη μακροζωία.
Ναι, αλλά γείρετε το τεμάχιο (ή τη λέιζερ κεφαλή) κατά ~7° ώστε η ανάκλαση να μην επιστρέφει στις διόδους. Γενικά στα μέταλλα, εισάγετε μικρή κλίση και κατευθύνετε τη δέσμη μακριά από τον χειριστή. Φοράτε πάντα γυαλιά OD7+.
Χρησιμοποιήστε οποιοδήποτε CAM που εξάγει G-code: LightBurn (συνιστάται), Vectric, Fusion 360 ή δωρεάν εργαλεία όπως το LaserGRBL. Το LightBurn παρέχει προηγμένο έλεγχο, χάραξη εικόνας και εύκολη ρύθμιση με τα προρυθμισμένα προφίλ μας.
- Μέγιστη οπτική ισχύς: 45 W· τυπική: 38–43 W
- Μήκος κύματος: 450 ± 10 nm· εστιασμένη κηλίδα <180 µm
- Απόσταση εργασίας: 21 mm
- Τροφοδοσία: 24 V, ελάχ. 8.5 A· μέγ. κατανάλωση 170 W
- Είσοδοι διαμόρφωσης: PWM/TTL/Αναλογική (0–3/5/24 V υποστηρίζονται)
- Συνιστώμενη βασική συχνότητα PWM: 1–5 kHz (εύρος ζώνης έως 10 kHz)
- Βάρος κεφαλής: ~1150 g (με LaserDock: ~1330 g)
- Μέγ. θερμοκρασία περιβάλλοντος: 40 °C
Χάραξη: Ρυθμίστε την ονομαστική απόσταση εργασίας σε 21 mm χρησιμοποιώντας το Εργαλείο Αναφοράς Ύψους για γρήγορη και επαναλαμβανόμενη εστίαση.
Κοπή (λεπτά 1–6 mm): Εστιάστε ώστε η μικρότερη κηλίδα να βρίσκεται κοντά στο μέσο του πάχους (ξεκινήστε στα 21 mm, κατόπιν κατεβάστε κατά το ήμισυ του πάχους).
Κοπή (παχιά >6 mm): Κόψτε ανά στρώσεις, χαμηλώνοντας ελαφρά την κεφαλή μετά από κάθε πέρασμα· αποφύγετε επαφή του ακροφυσίου με το τεμάχιο. Ορισμένα υλικά (π.χ. σημύδα/κοντραπλακέ, MDF, PU αφρός, πεύκο) μπορούν να κοπούν παχιά με μία διέλευση με το ακροφύσιο πολύ κοντά στην επιφάνεια (χωρίς επαφή).
Λειτουργία “I” (50%): εύρος ~0–20 W για λεπτομερή χάραξη γκρίζων τόνων και λεπτή διαβάθμιση.
Λειτουργία “II” (100%): πλήρης ισχύς για υψηλής ταχύτητας ασπρόμαυρη χάραξη και αποδοτική κοπή, συμπεριλαμβανομένων παχύτερων υλικών.
Η XT8 δέχεται έλεγχο PWM/TTL/Αναλογικό: 0–3 V, 0–5 V και 0–24 V στην Είσοδο Διαμόρφωσης #2 (PWM). Χρησιμοποιήστε βασική συχνότητα PWM 1–5 kHz (υψηλότερες συχνότητες μπορούν να δώσουν πιο ομαλούς γκρίζους τόνους). Λογικό “high” ≥3 V· “low” ≤0.8 V. Μην συνδέετε ταυτόχρονα σήματα στις αναλογικές και PWM εισόδους (κοινή γείωση).
Συνιστώμενη πραγματική παροχή συμπιεστή: 10–12 l/min με δοχείο ≥50 L για άνετη λειτουργία. Πολλοί χρήστες πετυχαίνουν αποτελέσματα και με μικρότερες μονάδες (π.χ. 5 L), αλλά τα αποτελέσματα διαφέρουν. Τοποθετήστε φίλτρο και διαχωριστή λαδιού· σε υγρά κλίματα προσθέστε ξυραντήρα αέρα για αποφυγή σταγονιδίων.
Ρυθμίσεις παροχής: κοπή ~5–15 l/min· χάραξη ~1–5 l/min. Αποφύγετε >~15–20 l/min καθώς μπορεί να μειώσει την ταχύτητα κοπής. Συνιστάται έντονα μετρητής ροής.
Ασφαλίστε το πίσω στήριγμα καλωδίου και έπειτα συνδέστε σταθερά το καλώδιο στην XT8. Για απευθείας χρήση, συνδέστε το άλλο άκρο στο Adapter PRO. Με το LaserDock PRO, τοποθετήστε το τμήμα της πλευράς λέιζερ με τέσσερις βίδες M4 ευθυγραμμισμένο με τη θέση της ατράκτου, και κατόπιν συνδέστε το κοντό καλώδιο και τον σωλήνα αέρα.
Ψύκτρα: Φυσήξτε τακτικά πεπιεσμένο αέρα μέσα από την ψύκτρα (ειδικά μετά από εργασίες με πολύ καπνό). Αποφύγετε την υπερβολική περιστροφή του ανεμιστήρα. Για ενδελεχή καθαρισμό, αφαιρέστε το μπροστινό κάλυμμα ~κάθε 100 ώρες.
Air Assist / Ακροφύσιο: Χρησιμοποιείτε πάντα το ακροφύσιο Air Assist με σταθερή, ξηρή και χωρίς λάδι ροή αέρα κατά την κοπή και τη χάραξη. Κρατά καπνό και υπολείμματα μακριά από τα οπτικά, βοηθώντας να παραμένει καθαρό το προστατευτικό παράθυρο και ο κύριος φακός και μειώνοντας τη συχνότητα καθαρισμού.
Οπτικά: Ελέγχετε το προστατευτικό παράθυρο πριν από κάθε χρήση και καθαρίζετέ το ~κάθε 100 ώρες. Αν υποστεί ζημιά, αντικαταστήστε το (διαθέσιμο ανταλλακτικό). Ο κύριος φακός πρέπει επίσης να καθαρίζεται ~κάθε 100 ώρες.
Καθαριστικά: Χρησιμοποιείτε μόνο 99.9% άνυδρη IPA και κατάλληλα υλικά χωρίς χνούδι. Αποφύγετε το «rubbing alcohol» (~70% IPA + νερό) και τα τυπικά μαντηλάκια γυαλιών/μικροσκοπίου (μπορεί να αφήσουν υπολείμματα). Εφαρμόστε μόνο τόση δύναμη όση απαιτείται για την απομάκρυνση ρύπων ώστε να προστατευθούν οι επιστρώσεις.
