Stepcraft PLH3D-XT8 -laserpäivityssarja
Tekniset tiedot: 45 W optinen teho, HD 125DPI 180 µm kohde, suurin puun leikkauspaksuus 20 mm (¾”)
Paras käyttökohde: CO2-tason erittäin nopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus

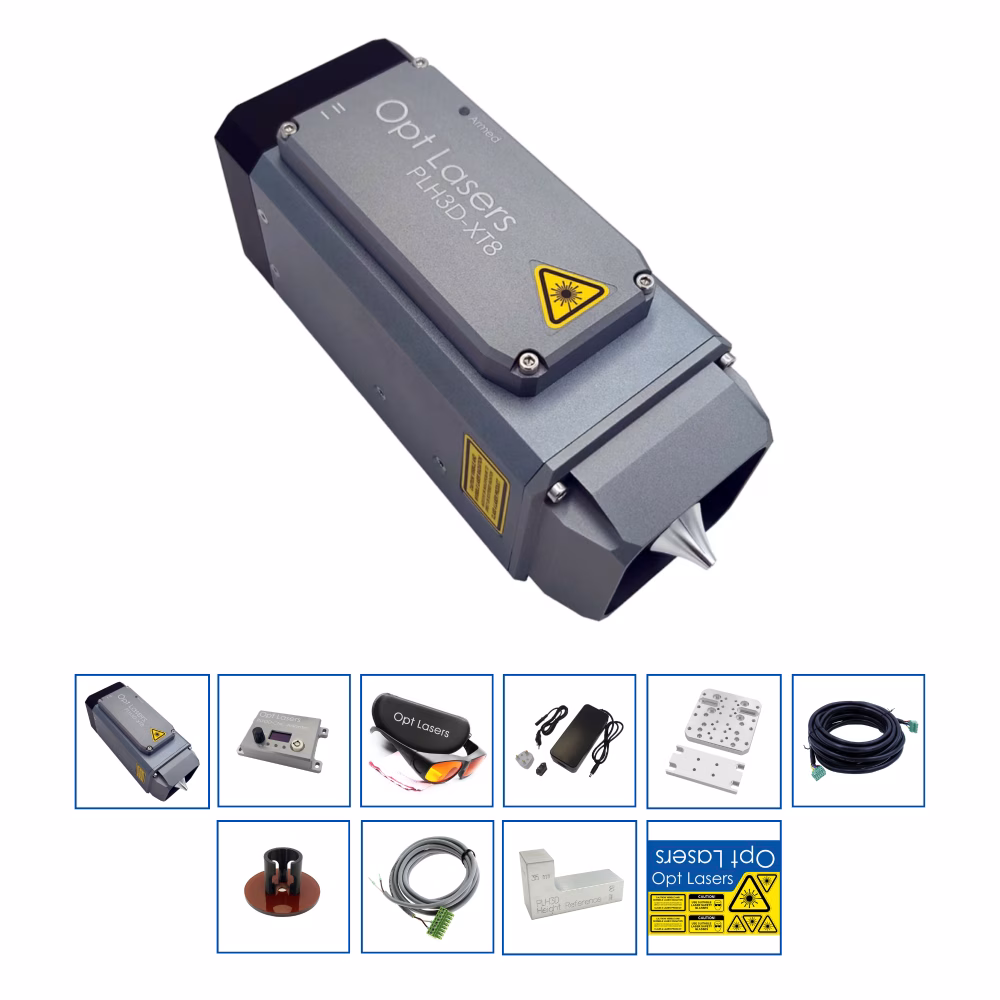

Sisältää: Laserpää, ilmasuutin, CNC Adapter Pro, laser-suojalasit, sädesuoja, kiinnike ja paljon muuta.
|
|
|
LaserDock PRO - Laser CNC:lle magneettinen telakointiasema (LaserDock PRO) |
|
|
|
LaserDock PRO - Vain laserin puoleinen osa |
|
|
|
LaserDock PRO - Vain CNC-puolen osa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tekniset tiedot: (¾" ). 45W optinen teho, HD 125DPI 180um spot, max puun leikkauspaksuus 20mm (¾" )
Parhaiten soveltuu: Paksujen materiaalien leikkaus, CO2-luokan erittäin nopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus
✔ Tarjoaa yhteyden CNC-koneiden ja laserpäiden välillä.
✔ Varmistaa lisäturvallisuuden käyttäjille ja laserpäille.
✔ PLH3D-sarjan laserpäiden virran syöttämiseen PLH3D-CNC Adapter Pron kautta.
✔ Tarjoaa luotettavan 24V 8A ulostulon.
✔ Toimitetaan pistokkeella, joka on yhteensopiva kohdemaassa käytettävien standardien kanssa.
✔ Lasersuojalasit, joiden optinen tiheys on 7+ alueella 190–540 nm.
✔ Vähentävät takaisinheijastuneen lasersäteilyn pääsyä käyttäjän silmiin.
✔ Kaapeli PLH3D-sarjan laserpäiden tai LaserDock Pron liittämiseen PLH3D-CNC Adapter Pro -laitteeseen.
✔ Siirtää virran ja ohjaussignaalit laserpäähän.
✔ Vähentää valon heijastumista käsitellystä materiaalista ja varmistaa laserpään optimaalisen jäähdytyksen.
✔ Asennettavissa korkeapaineilmasuuttimeen.
✔ Kompakti työkalu PLH3D-sarjan laserkaiverrusten polttovälien helppoon ja nopeaan säätöön.
✔ CNC-lasertarrasarja.
✔ Sisältyy jokaiseen Opt Lasersin lasersarjaan.

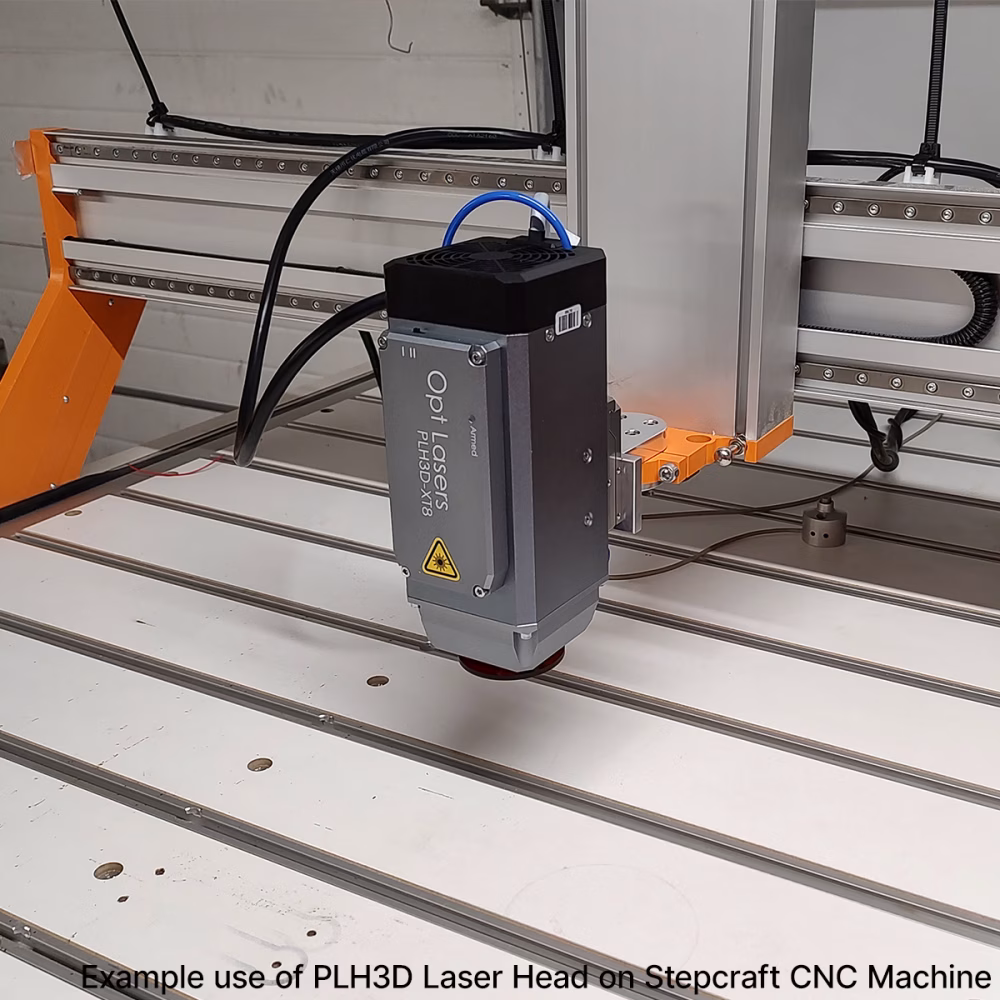

Haluatko päivittää CNC-koneesi laserominaisuuksilla? Hyper-Performance XT8 CNC -leikkaus- ja kaiverruslaserpäät tarjoavat huippuluokan ratkaisun. Alan johtavan laserpään valmistajan ja konseptin luojan kehittämät tehokkaat XT8-laserpäät takaavat vertaansa vailla olevan suorituskyvyn.
PLH3D-XT8-laserpää hyödyntää Opt Lasersin patentoitua monilaserdioditeknologiaa, joka mahdollistaa huipputeknologian toiminnot. Tämä innovatiivinen lähestymistapa takaa ylivoimaisen suorituskyvyn ja tarkan prosessoinnin, asettaen uuden standardin laserjalostuksessa.
Tämä kattava Stepcraft-sarja sisältää kaikki olennaiset komponentit, kuten laser-suojalasit, OptiShield-sädesuojan, PLH3D-CNC Adapter Pro -sovittimen sekä alumiinikiinnikkeen Stepcraft CNC -koneeseen integrointia varten. Lisäksi sarjaan sisältyy Stepcraft-signaalikaapeli, signaalijohdot ja virtalähde, jotka varmistavat yhteensopivuuden Stepcraft CNC -ohjaimen kanssa.
Luota parhaaseen – tämä sarja on täydellinen Plug&Play-paketti, joka tarjoaa huipputason suorituskyvyn ja vaivattoman käyttöönoton laitteillesi, suoraan meiltä, Opt Lasersilta.
Klikkaa nähdäksesi XT8 toiminnassa!
PLH3D-XT8 45W laser – Ominaisuudet & suorituskykydemo
Korkean suorituskyvyn 45 W laserpää, jonka syvä tarkennus minimoi jatkuvan tarkennuksen tarpeen ja mahdollistaa nopeat läpileikkaukset yhdellä ajolla. Yhteensopiva laajan materiaalivalikoiman kanssa, luo teräviä yksityiskohtia alle 200 µm:n pistetarkkuudella. Kahden tehotilan ansiosta mahdollistaa tarkan harmaasävykaiverruksen tai täystehon leikkauksen. Integroitu ilmapuhallus, kupariset lämmönsiirtoputket, nopea ohjain, tilanosoitus-LEDit ja kestävä täysmetallirunko takaavat vakaan ja luotettavan suorituskyvyn.

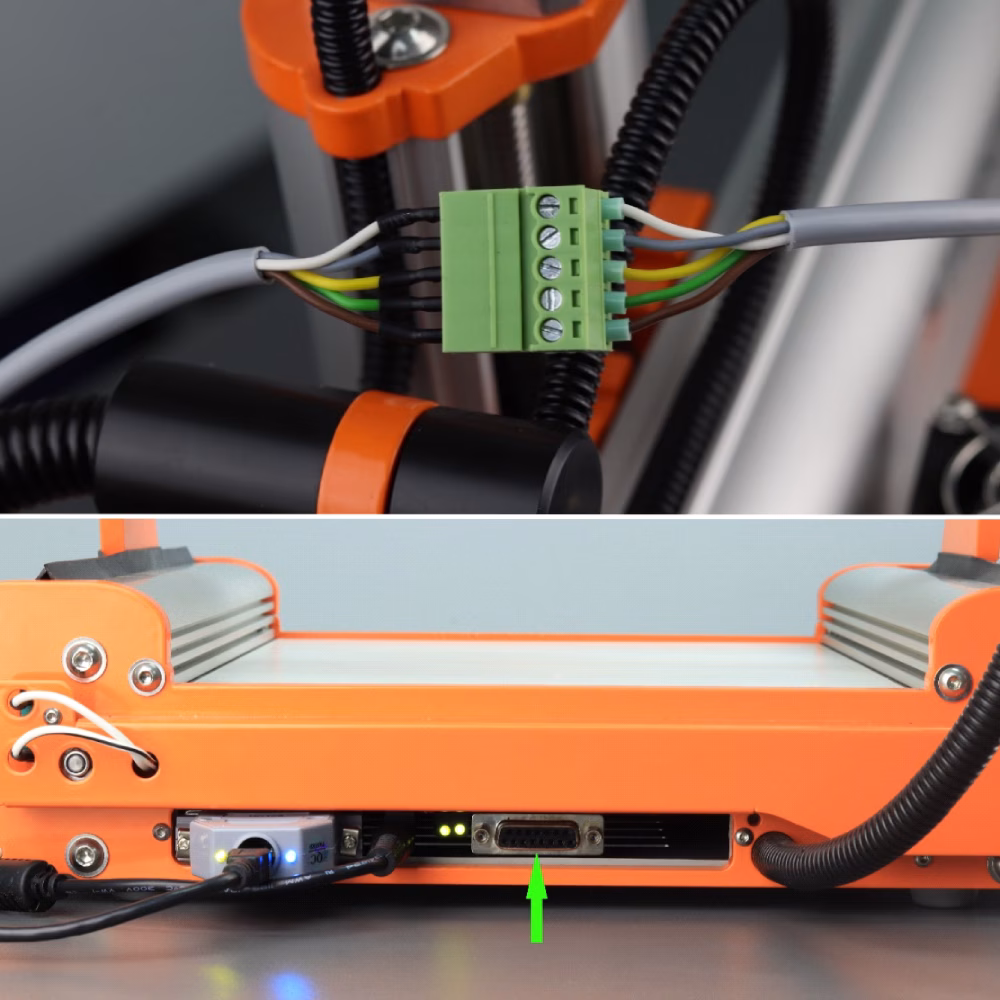

Plug&Play-sarjat – Asennus minuuteissa
Tiivis opastus PLH3D-laserin kytkemiseksi ja konfiguroimiseksi suosittuihin reitittimiin kuten X-Carve ja Shapeoko. Kattaa ensimmäiset asetukset sekä vinkkejä puhtaisiin leikkauksiin ja kaiverruksiin. Näyttää laajan yhteensopivuuden useiden CNC-alustojen kanssa. Erinomainen pikalähtö ennen omaa käyttöönottoa.
PLH3D-CNC Adapter PRO – CNC-laserisi ylivertainen hallintaratkaisu
Helpottaa kaapelointia ja ohjausta signaalimuunnoksella, OLED-opastetulla käyttöönotolla sekä CNC-valmiilla esiasetuksilla. Reaaliaikainen diagnostiikka ja monitasoinen turvallisuus (avain, signaalin varmistus, automaattinen poiskytkentä) suojaavat käyttäjää ja laitteistoa. Yhteensopiva kaikkien PLH3D-laserpäiden kanssa. Kestävä eloksoitu kotelo kestää työpajaympäristön vaatimukset.
LaserDock PRO: Helppo kiinnitys CNC-laserpäille
Kiinnitä laser päällesi sekunneissa magneettitarkkuudella ja integroidulla ilman/sähkön viennillä. Automaattinen irtikytkentä suojaa Z-akselin törmäyksiltä, kullatut jousiliittimet ja paikannuslukitus takaavat toistettavan kohdistuksen. Yhteensopiva nykyisten ja tulevien laserpäiden kanssa, kompakti ja tulevaisuudenkestävä kiinnitysratkaisu. Kovaksi anodisoitu alumiinirunko kestää vaativissa työpajaolosuhteissa.
Valinnainen lisävaruste — lisää se sivun yläreunan valikosta.
Nämä ovat suosituimmat materiaalit PLH3D-XT8:lla tehtävään laserleikkaukseen ja -kaiverrukseen.
Tämän osion alapuolelta löydät täydellisen taulukon, jossa on monien muiden materiaalien nopeus- ja tehotestien tulokset.
Puu
Vaneri
Nahka
Vaahtomuovi
Kumi
Korkki
Anodisoitu alumiini (kaiverrus)
Keraamiset laatat (kaiverrus)
Akryyli
Kivi (kaiverrus)
Paperi ja kartonki
Tekstiilit
Metallit (kaiverrus)
Erikoismateriaalit
Lasi
| Materiaali | Työvaihe | Paksuus | Nopeus | Laserin teho | Ajokerrat |
|---|---|---|---|---|---|
| Puu | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 20% | 1 | |
| Vaneri | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 22.5 mm/s (53.1 tuumaa/min) | 100% | 1 | |
| Leikkaus | 4 mm (0.157") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Leikkaus | 6 mm (0.236") | 6 mm/s (14 tuumaa/min) | 100% | 1 | |
| Leikkaus | 10 mm (0.394") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Korkeatiheyksinen kuitulevy (HDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Keskitiheyksinen kuitulevy (MDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 7.5 mm (0.295") | 4 mm/s (9.4 tuumaa/min) | 100% | 1 | |
| Balsa | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 12 mm (0.472") | 40 mm/s (94 tuumaa/min) | 100% | 2 | |
| Mänty | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 15 mm (0.591") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Kasviparkittu sian pintanahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 | |
| Kova, kasviparkittu täysnahkainen naudannahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 4 mm (0.157") | 18 mm/s (42.5 tuumaa/min) | 100% | 1 | |
| PU (polyuretaani) keinonahka | Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 |
| Valkoinen marmori | (Syvä) kaiverrus | N/A | 52 mm/s (120 tuumaa/min) | 100% | 1 |
| Liuskekivi | Kaiverrus | N/A | 140 mm/s (330 tuumaa/min) | 100% | 1 |
| Musta akryyli | Leikkaus | 2 mm (0.079") | 7 mm/s (17 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 6 mm/s (14 tuumaa/min) | 100% | 3 | |
| Leikkaus | 10 mm (0.394") | 6 mm/s (14 tuumaa/min) | 100% | 4 | |
| Oranssi läpinäkyvä akryyli | Kaiverrus | N/A | 220 mm/s (520 tuumaa/min) | 5% | 1 |
| Punainen akryyli | Leikkaus | 2 mm (0.079") | 4.2 mm/s (9.9 tuumaa/min) | 100% | 1 |
| Vihreä akryyli | Leikkaus | 2 mm (0.079") | 2.8 mm/s (6.6 tuumaa/min) | 100% | 1 |
| Puuvilla | Kaiverrus | N/A | 180 mm/s (425 tuumaa/min) | 15% | 1 |
| Denim | Leikkaus | 0.5 mm (0.0197") | 255 mm/s (602 tuumaa/min) | 100% | 1 |
| Korkeatiheyksinen vahvistettu nailon | Leikkaus | 3.6 mm (0.142") | 6 mm/s (14.2 tuumaa/min) | 100% | 1 |
| Valkoinen polyesteri | Leikkaus | 0.2 mm (0.00787") | 60 mm/s (142 tuumaa/min) | 100% | 1 |
| Valkoinen korkeatiheyksinen polyesteri | Leikkaus | 0.4 mm (0.0157") | 25 mm/s (59 tuumaa/min) | 100% | 1 |
| Cordura | Leikkaus | 0.35 mm (0.0138") | 150 mm/s (354 tuumaa/min) | 100% | 1 |
| Leikkaus | 0.5 mm (0.0197") | 95 mm/s (224 tuumaa/min) | 100% | 1 | |
| Huopa | Leikkaus | 4 mm (0.1575") | 70 mm/s (165 tuumaa/min) | 100% | 1 |
| Polyfoam | Leikkaus | 40 mm (1.575") | 5 mm/s (12 tuumaa/min) | 100% | 1 |
| Leikkaus | 40 mm (1.575") | 15 mm/s (35 tuumaa/min) | 100% | 3 | |
| EVA-vaahto | Leikkaus | 3 mm (0.118") | 140 mm/s (331 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 85 mm/s (201 tuumaa/min) | 100% | 1 | |
| Polyuretaani (PU) -vaahto | Leikkaus | 10 mm (0.394") | 88.5 mm/s (209 tuumaa/min) | 100% | 1 |
| Hiilikuitu | Leikkaus | 0.5 mm (0.0197") | 15 mm/s (35.4 tuumaa/min) | 100% | 1 |
| Lasikuitu | Leikkaus | 0.7 mm (0.0276") | 5 mm/s (11.8 tuumaa/min) | 100% | 1 |
| Ruostumaton teräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 | |
| Työkaluteräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 |
Ylivoimainen tarkennussyvyys: Poikkeuksellisen tarkennussyvyyden ja pitkän säteen vyötärön ansiosta XT8 poistaa jatkuvien säätöjen tarpeen ja mahdollistaa leikkuun yhdellä ajokerralla (single-pass), mikä nopeuttaa työnkulkuasi.
Tarkkuus käytännössä: PLH3D-XT8:n laserpisteen koko alle 200 µm mahdollistaa hienot yksityiskohdat taiteelliseen työhön ja vaivattoman läpileikkuun esimerkiksi 15 mm puuhun. Erittäin symmetrisen säteen ansiosta leikkausuran leveys (kerf) pysyy samana molempiin skannaussuuntiin.
Harmaasävykaiverrus ja täyden tehon leikkaus: Vaihda kahden tilan välillä: 50 % teho yksityiskohtaiseen kaiverrukseen tai 100 % teho suurinopeusleikkuuseen – nopea sopeutuminen eri materiaaleihin ja sovelluksiin.
Integroitu Air-Assist -suutin: Tehosta leikkuuta integroidulla ilma-avustussuutimella. Saavuta jopa kuusinkertaiset leikkuunopeudet ja vähennä lämpövaikutuksen aiheuttamia vaurioita työkappaleessa. Suutin auttaa myös pitämään suojatun optisen ikkunan ja päälinssin puhtaina.
Kuparinen heatpipe-jäähdytin: Kehittynyt jäähdytysratkaisu varmistaa optimaalisen lämmönpoiston ja pitkän käyttöiän siirtämällä lämmön tehokkaasti lisäjäähdyttimeen.
Käytön turvallisuus: Merkkiledi ilmoittaa laserin armed-tilan (valmius) ja antaa ylikuumenemishälytykset, mikä parantaa turvallisuutta ja varmistaa oikeaoppisen lämpötilanhallinnan.
Erittäin nopea sisäinen virta-ajuri: Integroitu ajuri takaa huipputason suorituskyvyn, tarkan kaiverruksen ja toistettavat tulokset. Laserdiodien lyhyt etäisyys ajuriin mahdollistaa suurtaajuisen virran modulaation.
Täysmetallinen runko: Laserin kotelo on kokonaan kestävää metallia, mikä tarjoaa vankan suojan ja pidentää laitteen elinikää.
Säästä 10 %, kun lisäät LightBurnin XF+, XT-50 tai XT8 -kittiisi.
Kun ostat yhdessä Plug&Play-kittiemme kanssa, LightBurn tulee saataville eksklusiiviseen alennettuun hintaan — aloitat siis ensimmäisestä päivästä lähtien parhailla työkaluilla ja erinomaisella kokonaiskustannustehokkuudella. LightBurniin luottavat ympäri maailmaa laserkäyttäjät; se on yhteisön suosituin vaihtoehto, ja siitä on myyty tuhansia lisenssejä.
LightBurn-ohjelmisto on saatavilla valinnaisena lisävarusteena laserkittiemme tai -päidemme kanssa ja se on yhteensopiva kaikkien Opt Lasersin leikkaus- ja kaiverrusmoduulien kanssa — mukaan lukien XT8, XT-50 ja XF+. Se virtaviivaistaa työnkulkuasi ja tarjoaa tarkan ohjauksen optimaalisten leikkaus- ja kaiverrustulosten saavuttamiseksi. Voit lisätä sen sivun yläreunan Accessories-osasta.
Yhteensopivuusvinkki: LightBurnin yhteensopivuus riippuu koneesi liikeohjaimesta/firmwaresta (ei itse lasermoduulista). Se toimii useimpien saatavilla olevien CNC-ohjainten kanssa ja sisältää mukautetun G-Code -jälkikäsittelijän (postprocessor). Varmista kuitenkin ennen ostoa, että ohjaimesi on tuettu.
Työskentelitpä sitten puun, polymeerien, nahan tai vaahdon kanssa, LightBurnin yhdistäminen Opt Lasers -laitteistoon varmistaa luotettavat, tehokkaat ja korkealaatuiset tulokset.
Nicky Norton on Norton-menetelmän kehittäjä — laajalti omaksuttu työnkulku erityisesti keraamisten laattojen laserkaiverrukseen (Norton White Tile), joka on inspiroinut myös puun ja ruostumattoman teräksen työstöä. Hänen projektinsa leviävät laajasti Facebookin maker-ryhmissä, saavat jatkuvasti tunnustusta ja auttavat aloittelijoita parantamaan tuloksiaan.
"(... ) Näin sitten muutamia julkaisuja upeista kaiverruksista, joissa käytettiin Opt Lasers PL3D-XT-50 -laserpäätä (6 W). Otin yhteyttä Opt Lasersiin ja hyvin pian minulla oli sellainen. Heti pakkauksen avattuani ymmärsin, että kyseessä oli korkealaatuisesti valmistettu tarkkuusmoduuli. Pienet alkukankeudet laserini kytkennöissä ratkesivat nopeasti Opt Lasersin loistavan tuen ansiosta — viestit, sähköpostit ja Zoom-puhelut. Tämän laserin tarkkuus ja täsmällisyys, säteen ollessa 30 × 50 mikrometriä (poikkeuksellisen korkea laserfluenssi), osoittautuivat pian ylivoimaisiksi sen kaiverruslaadun osalta, johon pystyin pääsemään.
Kaiken kaikkiaan työskentely Opt Lasersin tuotteiden ja tukihenkilöstön kanssa on ollut erittäin myönteinen kokemus ja on uudistanut innostukseni diodikaiverruksen käyttöön."
Kris Crawford on kanadalainen tekijä ja sisällöntuottaja Further North Fabrication -kanavan takana; hän jakaa puu- ja metalliprojekteja YouTubessa ja Instagramissa. Vuodesta 2021 lähtien hän on käyttänyt Opt Lasers -ratkaisuja lisätäkseen hienoja yksityiskohtia asiakaslahjoihin ja omiin projekteihinsa — luotettava ääni, joka kannustaa muita tutkimaan CNC-laservalmistusta.
"(... ) Laserin integrointi muokattuun X-Carve-CNC-koneeseeni sujui vaivattomasti, ja siitä lähtien se on laajentanut kokoonpanoni kyvykkyyksiä. Opt Lasers -moduulin tarkkuus ja monipuolisuus on ollut todellinen pelinmuuttaja tee-se-itse-projekteissani, mahdollistaen monimutkaisten kuvioiden luomisen ja yksityiskohtaisten kaiverrusten lisäämisen monenlaisiin materiaaleihin. Työstänpä puuta, akryyliä tai metallia, laser tuottaa poikkeuksellisen hyviä tuloksia joka kerta."
April Wilkerson on teksasilainen DIY-tekijä, puu- ja metallialan osaaja — tunnettu YouTubessa nimellä @AprilWilkerson — jolla on yli 1,5 miljoonaa tilaajaa. YouTubesta televisioon, hänen vaiheittaiset ohjeensa vahvistavat tekijöitä maailmanlaajuisesti — nyt myös laserprojektien parissa.
"(... ) Asennus ja käyttöönotto olivat yllättävän sujuvia ja helppoja — aidosti Plug & Play. Koska tämä oli ensimmäinen laserini, tarvitsin alkuun neuvoja ja Optin tiimi oli erinomainen; nopeasti reagoiva, asiantunteva ja aina valmis käyttämään aikaa kysymysteni perusteelliseen läpikäyntiin. He vastasivat jopa kysymyksiin, joita en tiennyt esittää!"
Jim Neeb on eläkkeellä oleva insinööri ja 45 vuoden puuseppä, joka on tukenut Opt Lasers -yritystä sen alkuajoista lähtien YouTube-kanavansa @JNWoodworks sekä virallisen käyttäjäryhmämme kautta. Hänet tunnetaan selkeästä, käytännönläheisestä ohjauksesta ja viimeistellyistä demoista, jotka auttavat tekijöitä hallitsemaan lasertekniikoita. Hän toimii myös virallisena testaajana yhteistyössä Avid CNC:n kanssa.
"(... ) Opt Lasers on AINOA diodilaser-yritys, jota suosittelen, koska tosiasiallisesti muilla yrityksillä ei ole tuotteita, jotka edes lähestyisivät heidän laatutasoaan ja asiakaspalveluaan. Voin sanoa tämän luottavaisesti oman kokemukseni sekä YouTube-katsojiltani ja kontakteiltani ympäri maailman saamani palautteen perusteella."
| PLH3D-XT8 | |
|---|---|
| Suurin optinen teho | 45 W |
| Tyypillinen spottikoko (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Laserpään mitat (P x L x K) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Laserpään paino, tyypillinen | 1050g (2.31 lb.) LaserDockin kanssa: 1230g (2.71 lb.) |
| Puhaltimen ilmavirta | 92 m3/h (53 CFM) |
| Puhaltimen melutaso | 58 dBA |
| Kiinnitysreikäjako | 5×4 reikää, 24 x 15 mm (0.94 x 0.59 in.) |
| Kiinnitysreikien tyyppi | M3 x 0.5 x 3 mm |
| Ympäristön enimmäislämpötila | 40°C (104°F) |
| Modulaation tulo | PWM/TTL, 0 – 24 V |
| Suositeltu PWM-perustaajuus | 1 – 10 kHz |
| Modulaation enimmäiskaistanleveys | 30 kHz |
| Modulaation tulon impedanssi | >1 kΩ |
| Virtalähteen jännite | 24 V |
| 24 V virtalähteen vähimmäisvirta | 8 A |
| Suurin tehonkulutus | 170 W |
PLH3D-XT8 on yhteensopiva useimpien CNC-koneiden kanssa, mukaan lukien suositut X-Carve, Shapeoko ja Stepcraft. Se voidaan kiinnittää mukana tulevalla universaalikiinnikkeellä tai LaserDockilla. Yhteensopivuus CNC-ohjaimesi kanssa varmistetaan PLH3D-CNC Adapter Pro -sovittimella, joka tukee PWM-, TTL- ja analogiatuloja (0–3 V, 0–5 V tai 0–24 V).
XT8:lla voi leikata tai kaivertaa puuta, vaneria, MDF-levyä, nahkaa, kumia, tekstiilejä, vaahtomateriaaleja, akryylia ja paljon muuta. Se kaivertaa myös pinnoitettuja metalleja ja joitakin paljaita metalleja (kulman säädöllä). Tehokas ~45 W:n optinen säde mahdollistaa kertapassileikkauksen ohuilla materiaaleilla ja monipassileikkauksen paksummilla aihioilla.
Alkuasennus kestää noin 30 minuuttia. Magneettisen LaserDock PRO -järjestelmän avulla päivittäinen kiinnitys/irrotus vie vain sekunteja. Kaikki liittimet ovat Plug&Play ja toimitetaan sarjan mukana.
Sarjaan sisältyy Height Reference Tool nopeaan manuaaliseen tarkennukseen. Aseta se materiaalin päälle ja säädä laserin nimellinen työetäisyys 21 mm:iin. Leikkauksessa säädä lisäksi materiaalin paksuuden mukaan.
XT8 kytketään PLH3D-CNC Adapter Pro -sovittimen kautta, joka tukee TTL-, PWM- ja analogiatuloja. 24 V virtalähde ja kaikki kaapelit sisältyvät toimitukseen.
Kyllä — XT8:ssa on integroitu säädettävä korkeapaineinen ilma-avustussuutin, joka parantaa leikkausnopeutta ja -laatua poistamalla roskat ja jäähdyttämällä leikkuukohdan. Se toimii yleisten pienten kompressorien kanssa (suositeltu todellinen ilmavirta useimmille materiaaleille ~10–15 l/min).
XT8:ssa on ylikuumenemissuoja, ja sitä tulee käyttää CE-hyväksyttyjen lasersuojalasien kanssa (OD7+ alueelle 190–540 nm). Laite sammuu automaattisesti 58 °C:ssa ja jatkaa toimintaa 50 °C:ssa. Noudata aina laserin turvallisuusstandardeja (esim. ANSI Z136.1).
Tyypillinen käyttöikä on 20 000–30 000 tuntia. Jos diodi vikaantuu, yksikkö voidaan usein korjata vaihtamalla diodi. Puhdista optiikka säännöllisesti ja varmista riittävä ilmavirtaus parhaan käyttöiän saavuttamiseksi.
Kyllä, mutta kallista työkappaletta (tai laseria) noin 7°, jotta heijastus ei palaa diodeihin. Metalleilla yleensä lisää pieni kallistus ja suuntaa säde poispäin käyttäjästä. Käytä aina OD7+-suojalaseja.
Käytä mitä tahansa CAM-ohjelmistoa, joka tuottaa G-koodia: LightBurn (suositellaan), Vectric, Fusion 360 tai ilmaiset työkalut kuten LaserGRBL. LightBurn tarjoaa edistyneen ohjauksen, kuvankaiverruksen ja helpon käyttöönoton esiasetuksillamme.
Kaiverrus: Aseta nimellinen työetäisyys 21 mm Height Reference Tool -työkalulla nopeaa ja toistettavaa tarkennusta varten.
Leikkaus (ohut 1–6 mm): Tarkennus siten, että pienin piste on lähellä materiaalin paksuuden keskikohtaa (aloita 21 mm:stä ja laske sitten puolella paksuudesta).
Leikkaus (paksu >6 mm): Leikkaa kerroksittain, laske päätä hieman jokaisen ohituksen jälkeen; vältä suuttimen osumista kappaleeseen. Jotkin materiaalit (esim. koivuvaneri, MDF, PU-vaahto, mänty) voidaan leikata paksuina kerralla, kun suutin on lähellä pintaa (koskematta siihen).
Tila “I” (50 %): ~0–20 W yksityiskohtaiseen harmaasävykaiverrukseen ja hienosävytykseen.
Tila “II” (100 %): täysi teho nopeaan mustavalkokaiverrukseen ja tehokkaaseen leikkaukseen, myös paksummilla materiaaleilla.
XT8 hyväksyy PWM/TTL/analogisen ohjauksen: 0–3 V, 0–5 V ja 0–24 V Mod Input #2:ssa (PWM). Käytä PWM:n perustaajuutena 1–5 kHz (korkeammat taajuudet voivat tuottaa tasaisemmat harmaasävyt). Looginen ”high” on ≥3 V; ”low” ≤0,8 V. Älä kytke signaaleja sekä analogia- että PWM-tuloon samanaikaisesti (yhteinen maa).
Suositeltu kompressorin todellinen ilmavirta: 10–12 l/min ja ≥50 L säiliö mukavaan käyttöön. Monet onnistuvat pienemmilläkin yksiköillä (esim. 5 L), mutta tulokset vaihtelevat. Asenna suodatin ja öljynerotin; kosteassa ilmastossa lisää ilmankuivain veden muodostumisen estämiseksi.
Ohjearvot ilmavirralla: leikkaus ~5–15 l/min; kaiverrus ~1–5 l/min. Vältä ylittämästä ~15–20 l/min, koska se voi pienentää leikkausnopeutta. Virtausmittari on erittäin suositeltava.
Kiinnitä takimmainen kaapelipidike ja liitä kaapeli tukevasti XT8:aan. Suorakäytössä kytke kaapelin toinen pää Adapter PROhon. LaserDock PRO -ratkaisussa asenna laserosan kiinnike neljällä M4-ruuvilla karan paikkaan linjaten, ja liitä sitten lyhyt kaapeli ja ilmaletku.
Jäähdytysripa: Puhalla paineilmaa rivaston läpi säännöllisesti (erityisesti savuisen työn jälkeen). Vältä tuulettimen ylikierroksille pyörittämistä. Syväpuhdistusta varten irrota etukansi noin 100 tunnin välein.
Ilma-avustus / suutin: Käytä aina ilma-avustussuutinta tasaisella, kuivalla ja öljyttömällä ilmavirralla leikatessa ja kaivertaessa. Se pitää savun ja roskat poissa optiikalta, auttaa pitämään suojaikkunan ja päälinssin puhtaana ja vähentää puhdistustarvetta.
Optiikka: Tarkasta suojaikkuna ennen jokaista käyttöä ja puhdista se noin 100 tunnin välein. Vaihda suojaikkuna, jos se on vaurioitunut (varaosa saatavilla). Päälinssi tulee myös puhdistaa noin 100 tunnin välein.
Puhdistusaineet: Käytä vain 99,9 %:n vedetöntä IPA:ta ja asianmukaisia nukkaamattomia materiaaleja. Vältä ”rubbing alcohol” -liuoksia (~70 % IPA + vesi) ja tavallisia silmä-/mikroskooppipyyhkeitä (voivat jättää jäämiä). Käytä vain sen verran voimaa kuin on tarpeen kontaminaation poistamiseen ja pinnoitteiden suojaamiseksi.
