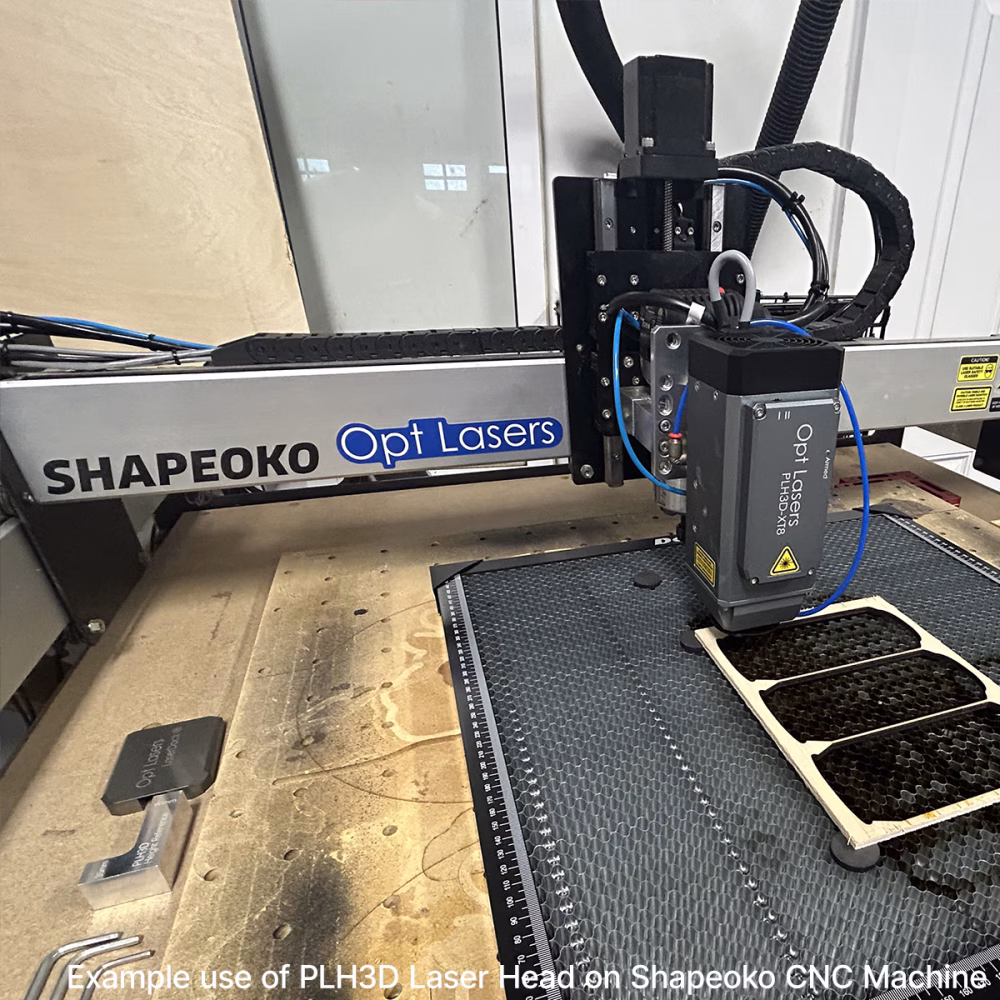

Shapeoko/Shapeoko Pro PLH3D-XT8 Laser Upgrade Kit
Tiedot: 45W optinen teho, HD 125DPI 180um polttopiste, puun enimmäisleikkauspaksuus 20 mm (¾”)
Paras käyttökohde: CO2-luokan ultra-nopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus
Sisältää: laserpää, ilmanohjain, CNC Adapter Pro, laser-turvalasit, säteensuoja, kiinnike ja paljon muuta.
|
|
|
LaserDock PRO - Laser CNC:lle magneettinen telakointiasema (LaserDock PRO) |
|
|
|
LaserDock PRO - Vain laserin puoleinen osa |
|
|
|
LaserDock PRO - Vain CNC-puolen osa |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tekniset tiedot: (¾" ). 45W optinen teho, HD 125DPI 180um spot, max puun leikkauspaksuus 20mm (¾" )
Parhaiten soveltuu: Paksujen materiaalien leikkaus, CO2-luokan erittäin nopea leikkaus ja kaiverrus, paksujen materiaalien leikkaus
✔ Tarjoaa yhteyden CNC-koneiden ja laserpäiden välillä.
✔ Varmistaa lisäturvallisuuden käyttäjille ja laserpäille.
✔ PLH3D-sarjan laserpäiden virran syöttämiseen PLH3D-CNC Adapter Pron kautta.
✔ Tarjoaa luotettavan 24V 8A ulostulon.
✔ Toimitetaan pistokkeella, joka on yhteensopiva kohdemaassa käytettävien standardien kanssa.
✔ Lasersuojalasit, joiden optinen tiheys on 7+ alueella 190–540 nm.
✔ Vähentävät takaisinheijastuneen lasersäteilyn pääsyä käyttäjän silmiin.
✔ Kaapeli PLH3D-sarjan laserpäiden tai LaserDock Pron liittämiseen PLH3D-CNC Adapter Pro -laitteeseen.
✔ Siirtää virran ja ohjaussignaalit laserpäähän.
✔ Vähentää valon heijastumista käsitellystä materiaalista ja varmistaa laserpään optimaalisen jäähdytyksen.
✔ Asennettavissa korkeapaineilmasuuttimeen.
✔ Kompakti työkalu PLH3D-sarjan laserkaiverrusten polttovälien helppoon ja nopeaan säätöön.
✔ CNC-lasertarrasarja.
✔ Sisältyy jokaiseen Opt Lasersin lasersarjaan.
Haluatko päivittää CNC-koneesi lasertyöstöominaisuuksilla? Hyper-Performance XT8 CNC -leikkaus- ja kaiverruslaserpäät tarjoavat alan parhaan ratkaisun. Alan johtavan laserkimppupäiden valmistajan ja kehittäjän suunnittelemat vaikuttavat XT8-laserpäät tarjoavat ylivoimaista suorituskykyä.
PLH3D-XT8-laserpää hyödyntää Opt Lasersin patentoitua monilaser-dioditeknologiaa, joka mahdollistaa huipputason toiminnallisuuden. Tämä innovatiivinen ratkaisu takaa vertaansa vailla olevan suorituskyvyn ja tarkkuuden, asettaen uuden standardin lasertyöstössä.
Tämä kattava Shapeoko- ja Shapeoko Pro -sarja sisältää kaikki tarvittavat komponentit, kuten laser-turvalasit, OptiShield-säteensuojan, PLH3D-CNC Adapter Pro:n ja alumiinisen kiinnikkeen helppoon integrointiin Shapeoko- ja Shapeoko Pro -CNC-koneiden kanssa. Lisäksi sarjaan kuuluvat Shapeoko- ja Shapeoko Pro -signaalikaapelit, signaalijohdot sekä virtalähde, jotka varmistavat yhteensopivuuden Shapeoko- ja Shapeoko Pro -CNC-ohjaimen kanssa.
Luota parhaaseen – tämä sarja on täydellinen Plug&Play-pakettiratkaisu, joka takaa huippuluokan suorituskyvyn ja vaivattoman käyttöönoton laitteellesi, suoraan meiltä, Opt Lasersilta.
Napsauta nähdäksesi XT8 käytännössä!
PLH3D-XT8 45W laser – Ominaisuudet ja suorituskykyesittely
Huippuluokan 45W laserpää syväterävyyksisellä polttopisteellä minimoi tarkennustarpeen ja mahdollistaa nopeat, yhdellä ajolla tehtävät leikkaukset. Yhteensopiva monipuolisten materiaalien kanssa, tuottaa tarkkaa jälkeä alle 200 µm polttopisteellä. Kaksi tehotilaa mahdollistavat tarkan harmaasävykaiverruksen tai täyden tehon leikkauksen. Integroitu apuilmapuhallus, kupariset lämmönsiirtoputket, nopea ajuri, tilaled-valot ja kestävä täysin metallirunko takaavat vakaan ja luotettavan suorituskyvyn.
Plug&Play-sarjat – Asenna muutamassa minuutissa
Tiivistetty opastus PLH3D-laserin johdotukseen ja asetuksiin suosituilla reitittimillä kuten X-Carve ja Shapeoko. Kattaa aloituskäyttöasetukset sekä vinkit puhtaisiin leikkauksiin ja kaiverruksiin. Esittelee laajan yhteensopivuuden moniin CNC-alustoihin. Ihanteellinen pikaopas ennen omaa asennustasi.
PLH3D-CNC Adapter PRO – Kattava ohjausratkaisu CNC-laserkokoonpanoon
Helpottaa johdotusta ja ohjausta signaalimuunnoksella, OLED-näytöllä ohjatulla käyttöönotolla ja CNC-valmiilla esiasetuksilla. Reaaliaikainen diagnostiikka sekä kerroksittainen turvallisuus (avain, signaalin tarkastus, automaattinen poiskytkentä) suojaavat sekä käyttäjää että laitteistoa. Toimii kaikkien PLH3D-laserpäiden kanssa. Kestävä anodisoitu kotelo soveltuu vaativiin työpajaolosuhteisiin.
LaserDock PRO: Vaivaton kiinnitys CNC-laserkimppupäille
Kiinnitä laser päällesi sekunneissa magneettitarkkuudella ja integroidulla ilma- sekä virtaliitännällä. Automaattinen irtikytkentä suojaa Z-akselin törmäyksiltä, kun taas kullatut jousiliittimet ja paikkalukitus takaavat toistettavan kohdistuksen. Yhteensopiva kaikkien nykyisten ja tulevien päiden kanssa; siisti, tulevaisuuskestävä kiinnitysratkaisu. Kovaanodisoitu alumiinirunko takaa kestävyyden työpajaolosuhteissa.
Valinnainen lisävaruste — lisää se tämän sivun yläosan listalta.
Nämä ovat suosituimmat materiaalit PLH3D-XT8:lla tehtävään laserleikkaukseen ja -kaiverrukseen.
Tämän osion alapuolelta löydät täydellisen taulukon, jossa on monien muiden materiaalien nopeus- ja tehotestien tulokset.
Puu
Vaneri
Nahka
Vaahtomuovi
Kumi
Korkki
Anodisoitu alumiini (kaiverrus)
Keraamiset laatat (kaiverrus)
Akryyli
Kivi (kaiverrus)
Paperi ja kartonki
Tekstiilit
Metallit (kaiverrus)
Erikoismateriaalit
Lasi
| Materiaali | Työvaihe | Paksuus | Nopeus | Laserin teho | Ajokerrat |
|---|---|---|---|---|---|
| Puu | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 20% | 1 | |
| Vaneri | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 22.5 mm/s (53.1 tuumaa/min) | 100% | 1 | |
| Leikkaus | 4 mm (0.157") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Leikkaus | 6 mm (0.236") | 6 mm/s (14 tuumaa/min) | 100% | 1 | |
| Leikkaus | 10 mm (0.394") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Korkeatiheyksinen kuitulevy (HDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 3 mm (0.118") | 12 mm/s (28 tuumaa/min) | 100% | 1 | |
| Keskitiheyksinen kuitulevy (MDF) | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 7.5 mm (0.295") | 4 mm/s (9.4 tuumaa/min) | 100% | 1 | |
| Balsa | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 12 mm (0.472") | 40 mm/s (94 tuumaa/min) | 100% | 2 | |
| Mänty | Kaiverrus | N/A | 350 mm/s (827 tuumaa/min) | 100% | 1 |
| Leikkaus | 15 mm (0.591") | 3 mm/s (7 tuumaa/min) | 100% | 1 | |
| Kasviparkittu sian pintanahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 | |
| Kova, kasviparkittu täysnahkainen naudannahka | Kaiverrus | N/A | 3000 mm/s (7090 tuumaa/min) | 100% | 1 |
| Kaiverrus | N/A | 60 mm/s (142 tuumaa/min) | 2% | 1 | |
| Leikkaus | 4 mm (0.157") | 18 mm/s (42.5 tuumaa/min) | 100% | 1 | |
| PU (polyuretaani) keinonahka | Leikkaus | 2 mm (0.079") | 50 mm/s (118 tuumaa/min) | 100% | 1 |
| Valkoinen marmori | (Syvä) kaiverrus | N/A | 52 mm/s (120 tuumaa/min) | 100% | 1 |
| Liuskekivi | Kaiverrus | N/A | 140 mm/s (330 tuumaa/min) | 100% | 1 |
| Musta akryyli | Leikkaus | 2 mm (0.079") | 7 mm/s (17 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 6 mm/s (14 tuumaa/min) | 100% | 3 | |
| Leikkaus | 10 mm (0.394") | 6 mm/s (14 tuumaa/min) | 100% | 4 | |
| Oranssi läpinäkyvä akryyli | Kaiverrus | N/A | 220 mm/s (520 tuumaa/min) | 5% | 1 |
| Punainen akryyli | Leikkaus | 2 mm (0.079") | 4.2 mm/s (9.9 tuumaa/min) | 100% | 1 |
| Vihreä akryyli | Leikkaus | 2 mm (0.079") | 2.8 mm/s (6.6 tuumaa/min) | 100% | 1 |
| Puuvilla | Kaiverrus | N/A | 180 mm/s (425 tuumaa/min) | 15% | 1 |
| Denim | Leikkaus | 0.5 mm (0.0197") | 255 mm/s (602 tuumaa/min) | 100% | 1 |
| Korkeatiheyksinen vahvistettu nailon | Leikkaus | 3.6 mm (0.142") | 6 mm/s (14.2 tuumaa/min) | 100% | 1 |
| Valkoinen polyesteri | Leikkaus | 0.2 mm (0.00787") | 60 mm/s (142 tuumaa/min) | 100% | 1 |
| Valkoinen korkeatiheyksinen polyesteri | Leikkaus | 0.4 mm (0.0157") | 25 mm/s (59 tuumaa/min) | 100% | 1 |
| Cordura | Leikkaus | 0.35 mm (0.0138") | 150 mm/s (354 tuumaa/min) | 100% | 1 |
| Leikkaus | 0.5 mm (0.0197") | 95 mm/s (224 tuumaa/min) | 100% | 1 | |
| Huopa | Leikkaus | 4 mm (0.1575") | 70 mm/s (165 tuumaa/min) | 100% | 1 |
| Polyfoam | Leikkaus | 40 mm (1.575") | 5 mm/s (12 tuumaa/min) | 100% | 1 |
| Leikkaus | 40 mm (1.575") | 15 mm/s (35 tuumaa/min) | 100% | 3 | |
| EVA-vaahto | Leikkaus | 3 mm (0.118") | 140 mm/s (331 tuumaa/min) | 100% | 1 |
| Leikkaus | 5 mm (0.197") | 85 mm/s (201 tuumaa/min) | 100% | 1 | |
| Polyuretaani (PU) -vaahto | Leikkaus | 10 mm (0.394") | 88.5 mm/s (209 tuumaa/min) | 100% | 1 |
| Hiilikuitu | Leikkaus | 0.5 mm (0.0197") | 15 mm/s (35.4 tuumaa/min) | 100% | 1 |
| Lasikuitu | Leikkaus | 0.7 mm (0.0276") | 5 mm/s (11.8 tuumaa/min) | 100% | 1 |
| Ruostumaton teräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 | |
| Työkaluteräs | (Syvä) kaiverrus | N/A | 70 mm/s (165 tuumaa/min) | 25% | 1 |
| (Syvä) kaiverrus | N/A | 280 mm/s (661 tuumaa/min) | 100% | 1 | |
| Merkkaus | N/A | 865 mm/s (2040 tuumaa/min) | 100% | 1 |
Ylivoimainen tarkennussyvyys: Poikkeuksellisen tarkennussyvyyden ja pitkän säteen vyötärön ansiosta XT8 poistaa jatkuvien säätöjen tarpeen ja mahdollistaa leikkuun yhdellä ajokerralla (single-pass), mikä nopeuttaa työnkulkuasi.
Tarkkuus käytännössä: PLH3D-XT8:n laserpisteen koko alle 200 µm mahdollistaa hienot yksityiskohdat taiteelliseen työhön ja vaivattoman läpileikkuun esimerkiksi 15 mm puuhun. Erittäin symmetrisen säteen ansiosta leikkausuran leveys (kerf) pysyy samana molempiin skannaussuuntiin.
Harmaasävykaiverrus ja täyden tehon leikkaus: Vaihda kahden tilan välillä: 50 % teho yksityiskohtaiseen kaiverrukseen tai 100 % teho suurinopeusleikkuuseen – nopea sopeutuminen eri materiaaleihin ja sovelluksiin.
Integroitu Air-Assist -suutin: Tehosta leikkuuta integroidulla ilma-avustussuutimella. Saavuta jopa kuusinkertaiset leikkuunopeudet ja vähennä lämpövaikutuksen aiheuttamia vaurioita työkappaleessa. Suutin auttaa myös pitämään suojatun optisen ikkunan ja päälinssin puhtaina.
Kuparinen heatpipe-jäähdytin: Kehittynyt jäähdytysratkaisu varmistaa optimaalisen lämmönpoiston ja pitkän käyttöiän siirtämällä lämmön tehokkaasti lisäjäähdyttimeen.
Käytön turvallisuus: Merkkiledi ilmoittaa laserin armed-tilan (valmius) ja antaa ylikuumenemishälytykset, mikä parantaa turvallisuutta ja varmistaa oikeaoppisen lämpötilanhallinnan.
Erittäin nopea sisäinen virta-ajuri: Integroitu ajuri takaa huipputason suorituskyvyn, tarkan kaiverruksen ja toistettavat tulokset. Laserdiodien lyhyt etäisyys ajuriin mahdollistaa suurtaajuisen virran modulaation.
Täysmetallinen runko: Laserin kotelo on kokonaan kestävää metallia, mikä tarjoaa vankan suojan ja pidentää laitteen elinikää.
Säästä 10 %, kun lisäät LightBurnin XF+, XT-50 tai XT8 -kittiisi.
Kun ostat yhdessä Plug&Play-kittiemme kanssa, LightBurn tulee saataville eksklusiiviseen alennettuun hintaan — aloitat siis ensimmäisestä päivästä lähtien parhailla työkaluilla ja erinomaisella kokonaiskustannustehokkuudella. LightBurniin luottavat ympäri maailmaa laserkäyttäjät; se on yhteisön suosituin vaihtoehto, ja siitä on myyty tuhansia lisenssejä.
LightBurn-ohjelmisto on saatavilla valinnaisena lisävarusteena laserkittiemme tai -päidemme kanssa ja se on yhteensopiva kaikkien Opt Lasersin leikkaus- ja kaiverrusmoduulien kanssa — mukaan lukien XT8, XT-50 ja XF+. Se virtaviivaistaa työnkulkuasi ja tarjoaa tarkan ohjauksen optimaalisten leikkaus- ja kaiverrustulosten saavuttamiseksi. Voit lisätä sen sivun yläreunan Accessories-osasta.
Yhteensopivuusvinkki: LightBurnin yhteensopivuus riippuu koneesi liikeohjaimesta/firmwaresta (ei itse lasermoduulista). Se toimii useimpien saatavilla olevien CNC-ohjainten kanssa ja sisältää mukautetun G-Code -jälkikäsittelijän (postprocessor). Varmista kuitenkin ennen ostoa, että ohjaimesi on tuettu.
Työskentelitpä sitten puun, polymeerien, nahan tai vaahdon kanssa, LightBurnin yhdistäminen Opt Lasers -laitteistoon varmistaa luotettavat, tehokkaat ja korkealaatuiset tulokset.
Nicky Norton on Norton-menetelmän kehittäjä — laajalti omaksuttu työnkulku erityisesti keraamisten laattojen laserkaiverrukseen (Norton White Tile), joka on inspiroinut myös puun ja ruostumattoman teräksen työstöä. Hänen projektinsa leviävät laajasti Facebookin maker-ryhmissä, saavat jatkuvasti tunnustusta ja auttavat aloittelijoita parantamaan tuloksiaan.
"(... ) Näin sitten muutamia julkaisuja upeista kaiverruksista, joissa käytettiin Opt Lasers PL3D-XT-50 -laserpäätä (6 W). Otin yhteyttä Opt Lasersiin ja hyvin pian minulla oli sellainen. Heti pakkauksen avattuani ymmärsin, että kyseessä oli korkealaatuisesti valmistettu tarkkuusmoduuli. Pienet alkukankeudet laserini kytkennöissä ratkesivat nopeasti Opt Lasersin loistavan tuen ansiosta — viestit, sähköpostit ja Zoom-puhelut. Tämän laserin tarkkuus ja täsmällisyys, säteen ollessa 30 × 50 mikrometriä (poikkeuksellisen korkea laserfluenssi), osoittautuivat pian ylivoimaisiksi sen kaiverruslaadun osalta, johon pystyin pääsemään.
Kaiken kaikkiaan työskentely Opt Lasersin tuotteiden ja tukihenkilöstön kanssa on ollut erittäin myönteinen kokemus ja on uudistanut innostukseni diodikaiverruksen käyttöön."
Kris Crawford on kanadalainen tekijä ja sisällöntuottaja Further North Fabrication -kanavan takana; hän jakaa puu- ja metalliprojekteja YouTubessa ja Instagramissa. Vuodesta 2021 lähtien hän on käyttänyt Opt Lasers -ratkaisuja lisätäkseen hienoja yksityiskohtia asiakaslahjoihin ja omiin projekteihinsa — luotettava ääni, joka kannustaa muita tutkimaan CNC-laservalmistusta.
"(... ) Laserin integrointi muokattuun X-Carve-CNC-koneeseeni sujui vaivattomasti, ja siitä lähtien se on laajentanut kokoonpanoni kyvykkyyksiä. Opt Lasers -moduulin tarkkuus ja monipuolisuus on ollut todellinen pelinmuuttaja tee-se-itse-projekteissani, mahdollistaen monimutkaisten kuvioiden luomisen ja yksityiskohtaisten kaiverrusten lisäämisen monenlaisiin materiaaleihin. Työstänpä puuta, akryyliä tai metallia, laser tuottaa poikkeuksellisen hyviä tuloksia joka kerta."
April Wilkerson on teksasilainen DIY-tekijä, puu- ja metallialan osaaja — tunnettu YouTubessa nimellä @AprilWilkerson — jolla on yli 1,5 miljoonaa tilaajaa. YouTubesta televisioon, hänen vaiheittaiset ohjeensa vahvistavat tekijöitä maailmanlaajuisesti — nyt myös laserprojektien parissa.
"(... ) Asennus ja käyttöönotto olivat yllättävän sujuvia ja helppoja — aidosti Plug & Play. Koska tämä oli ensimmäinen laserini, tarvitsin alkuun neuvoja ja Optin tiimi oli erinomainen; nopeasti reagoiva, asiantunteva ja aina valmis käyttämään aikaa kysymysteni perusteelliseen läpikäyntiin. He vastasivat jopa kysymyksiin, joita en tiennyt esittää!"
Jim Neeb on eläkkeellä oleva insinööri ja 45 vuoden puuseppä, joka on tukenut Opt Lasers -yritystä sen alkuajoista lähtien YouTube-kanavansa @JNWoodworks sekä virallisen käyttäjäryhmämme kautta. Hänet tunnetaan selkeästä, käytännönläheisestä ohjauksesta ja viimeistellyistä demoista, jotka auttavat tekijöitä hallitsemaan lasertekniikoita. Hän toimii myös virallisena testaajana yhteistyössä Avid CNC:n kanssa.
"(... ) Opt Lasers on AINOA diodilaser-yritys, jota suosittelen, koska tosiasiallisesti muilla yrityksillä ei ole tuotteita, jotka edes lähestyisivät heidän laatutasoaan ja asiakaspalveluaan. Voin sanoa tämän luottavaisesti oman kokemukseni sekä YouTube-katsojiltani ja kontakteiltani ympäri maailman saamani palautteen perusteella."
| PLH3D-XT8 | |
|---|---|
| Suurin optinen teho | 45 W |
| Tyypillinen spottikoko (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Laserpään mitat (P x L x K) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Laserpään paino, tyypillinen | 1050g (2.31 lb.) LaserDockin kanssa: 1230g (2.71 lb.) |
| Puhaltimen ilmavirta | 92 m3/h (53 CFM) |
| Puhaltimen melutaso | 58 dBA |
| Kiinnitysreikäjako | 5×4 reikää, 24 x 15 mm (0.94 x 0.59 in.) |
| Kiinnitysreikien tyyppi | M3 x 0.5 x 3 mm |
| Ympäristön enimmäislämpötila | 40°C (104°F) |
| Modulaation tulo | PWM/TTL, 0 – 24 V |
| Suositeltu PWM-perustaajuus | 1 – 10 kHz |
| Modulaation enimmäiskaistanleveys | 30 kHz |
| Modulaation tulon impedanssi | >1 kΩ |
| Virtalähteen jännite | 24 V |
| 24 V virtalähteen vähimmäisvirta | 8 A |
| Suurin tehonkulutus | 170 W |
PLH3D-XT8 on yhteensopiva useimpien CNC-koneiden kanssa, mukaan lukien suositut X-Carve, Shapeoko ja Stepcraft. Se voidaan kiinnittää mukana tulevalla universaalikiinnikkeellä tai LaserDockilla. Yhteensopivuus CNC-ohjaimesi kanssa varmistetaan PLH3D-CNC Adapter Pro -sovittimella, joka tukee PWM-, TTL- ja analogiatuloja (0–3 V, 0–5 V tai 0–24 V).
XT8:lla voi leikata tai kaivertaa puuta, vaneria, MDF-levyä, nahkaa, kumia, tekstiilejä, vaahtomateriaaleja, akryylia ja paljon muuta. Se kaivertaa myös pinnoitettuja metalleja ja joitakin paljaita metalleja (kulman säädöllä). Tehokas ~45 W:n optinen säde mahdollistaa kertapassileikkauksen ohuilla materiaaleilla ja monipassileikkauksen paksummilla aihioilla.
Alkuasennus kestää noin 30 minuuttia. Magneettisen LaserDock PRO -järjestelmän avulla päivittäinen kiinnitys/irrotus vie vain sekunteja. Kaikki liittimet ovat Plug&Play ja toimitetaan sarjan mukana.
Sarjaan sisältyy Height Reference Tool nopeaan manuaaliseen tarkennukseen. Aseta se materiaalin päälle ja säädä laserin nimellinen työetäisyys 21 mm:iin. Leikkauksessa säädä lisäksi materiaalin paksuuden mukaan.

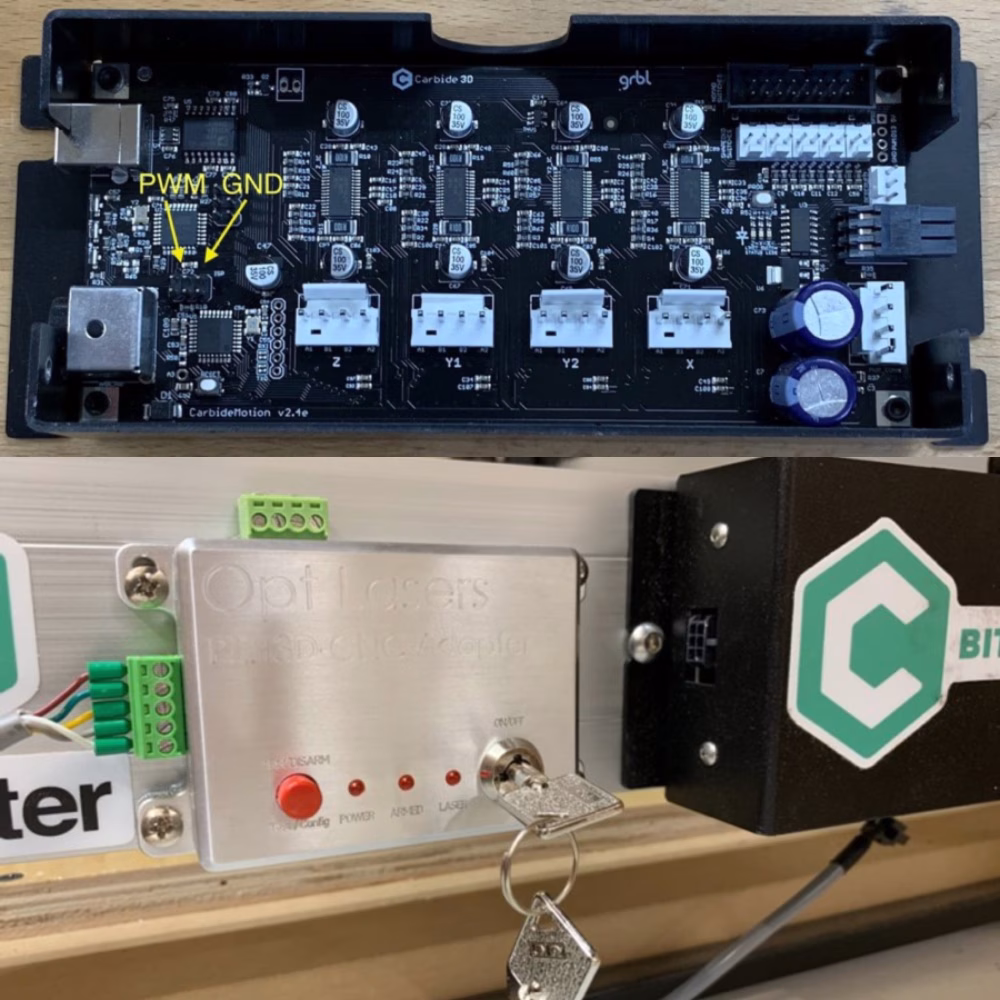

XT8 kytketään PLH3D-CNC Adapter Pro -sovittimen kautta, joka tukee TTL-, PWM- ja analogiatuloja. 24 V virtalähde ja kaikki kaapelit sisältyvät toimitukseen.
Kyllä — XT8:ssa on integroitu säädettävä korkeapaineinen ilma-avustussuutin, joka parantaa leikkausnopeutta ja -laatua poistamalla roskat ja jäähdyttämällä leikkuukohdan. Se toimii yleisten pienten kompressorien kanssa (suositeltu todellinen ilmavirta useimmille materiaaleille ~10–15 l/min).
XT8:ssa on ylikuumenemissuoja, ja sitä tulee käyttää CE-hyväksyttyjen lasersuojalasien kanssa (OD7+ alueelle 190–540 nm). Laite sammuu automaattisesti 58 °C:ssa ja jatkaa toimintaa 50 °C:ssa. Noudata aina laserin turvallisuusstandardeja (esim. ANSI Z136.1).
Tyypillinen käyttöikä on 20 000–30 000 tuntia. Jos diodi vikaantuu, yksikkö voidaan usein korjata vaihtamalla diodi. Puhdista optiikka säännöllisesti ja varmista riittävä ilmavirtaus parhaan käyttöiän saavuttamiseksi.
Kyllä, mutta kallista työkappaletta (tai laseria) noin 7°, jotta heijastus ei palaa diodeihin. Metalleilla yleensä lisää pieni kallistus ja suuntaa säde poispäin käyttäjästä. Käytä aina OD7+-suojalaseja.
Käytä mitä tahansa CAM-ohjelmistoa, joka tuottaa G-koodia: LightBurn (suositellaan), Vectric, Fusion 360 tai ilmaiset työkalut kuten LaserGRBL. LightBurn tarjoaa edistyneen ohjauksen, kuvankaiverruksen ja helpon käyttöönoton esiasetuksillamme.
Kaiverrus: Aseta nimellinen työetäisyys 21 mm Height Reference Tool -työkalulla nopeaa ja toistettavaa tarkennusta varten.
Leikkaus (ohut 1–6 mm): Tarkennus siten, että pienin piste on lähellä materiaalin paksuuden keskikohtaa (aloita 21 mm:stä ja laske sitten puolella paksuudesta).
Leikkaus (paksu >6 mm): Leikkaa kerroksittain, laske päätä hieman jokaisen ohituksen jälkeen; vältä suuttimen osumista kappaleeseen. Jotkin materiaalit (esim. koivuvaneri, MDF, PU-vaahto, mänty) voidaan leikata paksuina kerralla, kun suutin on lähellä pintaa (koskematta siihen).
Tila “I” (50 %): ~0–20 W yksityiskohtaiseen harmaasävykaiverrukseen ja hienosävytykseen.
Tila “II” (100 %): täysi teho nopeaan mustavalkokaiverrukseen ja tehokkaaseen leikkaukseen, myös paksummilla materiaaleilla.
XT8 hyväksyy PWM/TTL/analogisen ohjauksen: 0–3 V, 0–5 V ja 0–24 V Mod Input #2:ssa (PWM). Käytä PWM:n perustaajuutena 1–5 kHz (korkeammat taajuudet voivat tuottaa tasaisemmat harmaasävyt). Looginen ”high” on ≥3 V; ”low” ≤0,8 V. Älä kytke signaaleja sekä analogia- että PWM-tuloon samanaikaisesti (yhteinen maa).
Suositeltu kompressorin todellinen ilmavirta: 10–12 l/min ja ≥50 L säiliö mukavaan käyttöön. Monet onnistuvat pienemmilläkin yksiköillä (esim. 5 L), mutta tulokset vaihtelevat. Asenna suodatin ja öljynerotin; kosteassa ilmastossa lisää ilmankuivain veden muodostumisen estämiseksi.
Ohjearvot ilmavirralla: leikkaus ~5–15 l/min; kaiverrus ~1–5 l/min. Vältä ylittämästä ~15–20 l/min, koska se voi pienentää leikkausnopeutta. Virtausmittari on erittäin suositeltava.
Kiinnitä takimmainen kaapelipidike ja liitä kaapeli tukevasti XT8:aan. Suorakäytössä kytke kaapelin toinen pää Adapter PROhon. LaserDock PRO -ratkaisussa asenna laserosan kiinnike neljällä M4-ruuvilla karan paikkaan linjaten, ja liitä sitten lyhyt kaapeli ja ilmaletku.
Jäähdytysripa: Puhalla paineilmaa rivaston läpi säännöllisesti (erityisesti savuisen työn jälkeen). Vältä tuulettimen ylikierroksille pyörittämistä. Syväpuhdistusta varten irrota etukansi noin 100 tunnin välein.
Ilma-avustus / suutin: Käytä aina ilma-avustussuutinta tasaisella, kuivalla ja öljyttömällä ilmavirralla leikatessa ja kaivertaessa. Se pitää savun ja roskat poissa optiikalta, auttaa pitämään suojaikkunan ja päälinssin puhtaana ja vähentää puhdistustarvetta.
Optiikka: Tarkasta suojaikkuna ennen jokaista käyttöä ja puhdista se noin 100 tunnin välein. Vaihda suojaikkuna, jos se on vaurioitunut (varaosa saatavilla). Päälinssi tulee myös puhdistaa noin 100 tunnin välein.
Puhdistusaineet: Käytä vain 99,9 %:n vedetöntä IPA:ta ja asianmukaisia nukkaamattomia materiaaleja. Vältä ”rubbing alcohol” -liuoksia (~70 % IPA + vesi) ja tavallisia silmä-/mikroskooppipyyhkeitä (voivat jättää jäämiä). Käytä vain sen verran voimaa kuin on tarpeen kontaminaation poistamiseen ja pinnoitteiden suojaamiseksi.
2024-09-16
Perfect
The precision of this laser is outstanding. It’s ideal for anyone using a Shapeoko Pro
2024-09-12
Best investment for my workshop
Adding this laser to my CNC machine has been the best investment I’ve made for my workshop. It’s powerful, accurate, and easy to use!!!!!!!!!!!!!!!!
2024-09-08
Haute performance sur Shapeoko 4
Le kit laser PLH3D-XT8 est d’une très haute performance sur ma Shapeoko
2024-09-06
Extrem präzise
Dieser Laser bietet eine extrem präzise Steuerung. Die Ergebnisse sehen professionell aus, egal ob ich Holz schneide oder gravieren möchte.
2024-09-02
Hohe Zuverlässigkeit
Der Laser funktioniert sehr zuverlässig. Ich habe ihn schon in mehreren Projekten verwendet und die Ergebnisse waren jedes Mal perfekt.!!!
2024-09-01
Great laser for wood engraving
just great, awesome
2024-08-31
Parfait pour la Shapeoko 3
Ce kit laser est une excellente addition à ma Shapeoko 3. Il est précis et puissant, parfait pour couper et graver du bois. Très satisfait des résultats.
2024-08-21
Perfekte Ergebnisse
Ich bin begeistert von den Ergebnissen, die ich mit diesem Laser erziele. Die Gravuren sind sauber und die Schneideleistung ist hervorragend.
2024-08-08
Works like a charm!
The laser is extremely powerful, and it works like a charm with my Shapeoko 4. Perfect for both engraving and cutting wood
2024-08-02
Amazing for detailed engraving
The precision of this laser on my Shapeoko 4 is incredible. It allows me to do detailed engraving
2024-07-25
Excellent addition to Shapeoko Pro
The laser cuts cleanly and precisely, and the air-assist ensures faster and smoother operations
2024-07-24
Fantastic laser for CNC machines!
This laser kit is exactly what I needed for my CNC machine. The cutting power is impressive, especially when working with wood.
2024-07-16
Großartige Präzision
alles klar
2024-07-15
Great performance on Shapeoko Pro
This laser has been performing great on my cnc
2024-07-14
Perfect upgrade for Shapeoko Pro
I installed this laser kit on my Shapeoko Pro, and the performance is outstanding
2024-07-10
High precision on Shapeoko 4
It has made all my woodworking projects much more efficient and enjoyable
2024-07-02
Exceeded expectations
100/100
2024-06-22
Excelente rendimiento
El láser funciona increíblemente bien en mi Shapeoko Pro
2024-06-22
quality laser for Shapeoko 4
The laser is powerful, and the results are always clean, whether I’m engraving or cutting
2024-06-11
Highly impressed
J'utilise ce graveur laser depuis quelques mois et il a transformé mes projets de travail du bois. Il est parfait pour la gravure et la découpe du bois ;)
2024-06-05
High-quality
The build quality of this laser kit is excellent. I’ve used it on my Shapeoko CNC machine for months
2024-06-03
Very easy to install
The installation was very easy, and the laser performs exactly as advertised
2024-05-26
Smooth and efficient cutting
I’m really impressed with the efficiency of this laser :))))))
2024-05-19
Powerful, accurate
Whether I’m cutting or engraving, it performs flawlessly with my CNC
2024-05-07
Great performance on Shapeoko Pro
I upgraded my Shapeoko Pro with this laser, and the improvement is massive. It handles detailed engraving perfectly
2024-05-07
Powerful, accurate
Whether I’m cutting or engraving, it performs flawlessly with my CNC
2024-04-27
Easy to install and use
This laser kit was very easy to install on my Shapeoko
2024-03-27
xt-50
laserdock works well with both XT8 and my older xt-50 so happy to switch via side part
2024-03-26
no compare to chineese
man! there is like from different world, if someone wants cheap solution.. don't do it and go with Opt for sure you will be happy!
2024-03-19
A Maker's Best Friend
From intricate designs to simple cuts, this laser does it all with remarkable precision. It has truly become the centerpiece of my making process
2024-03-17
Super
CO za moc :))
2024-03-14
!!!
I saw a Shapeoko on the video and I knew I needed the XT8 for mine :)
2024-03-10
Dream Tool
Perfect cuts every time and super easy to use
