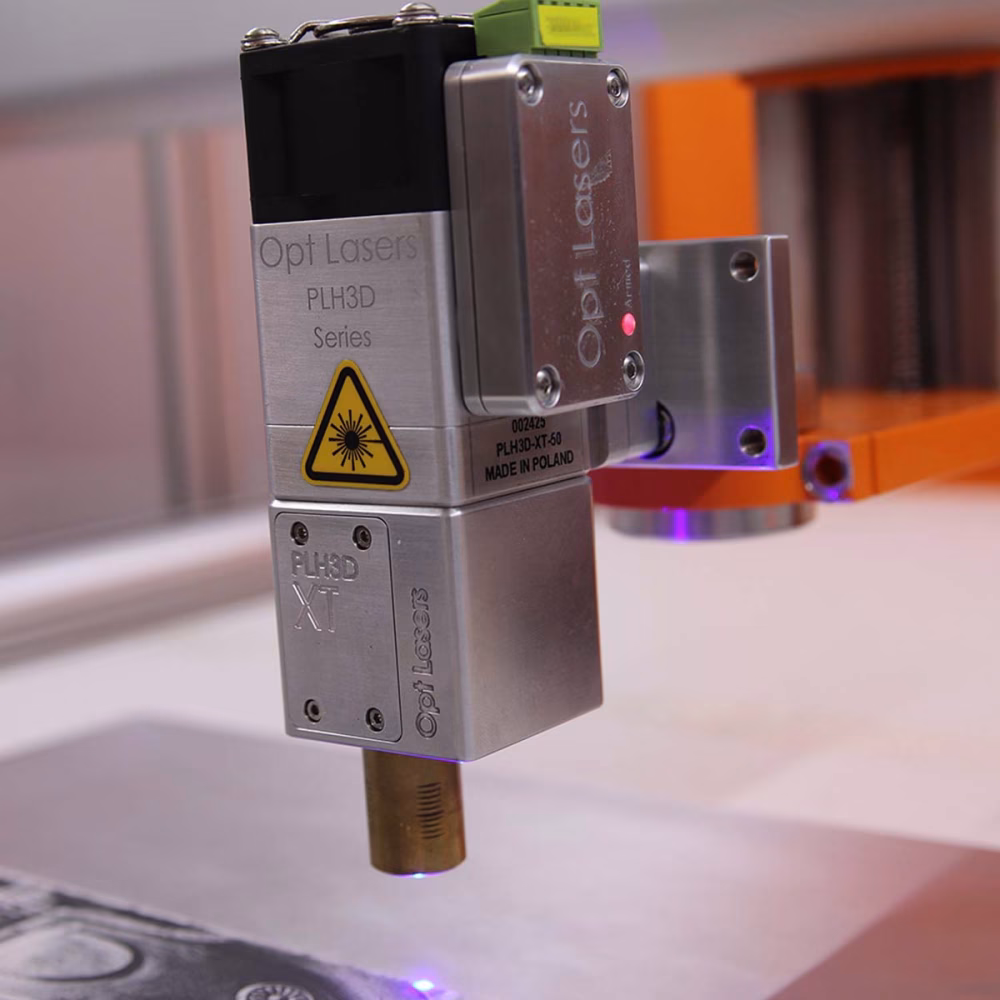

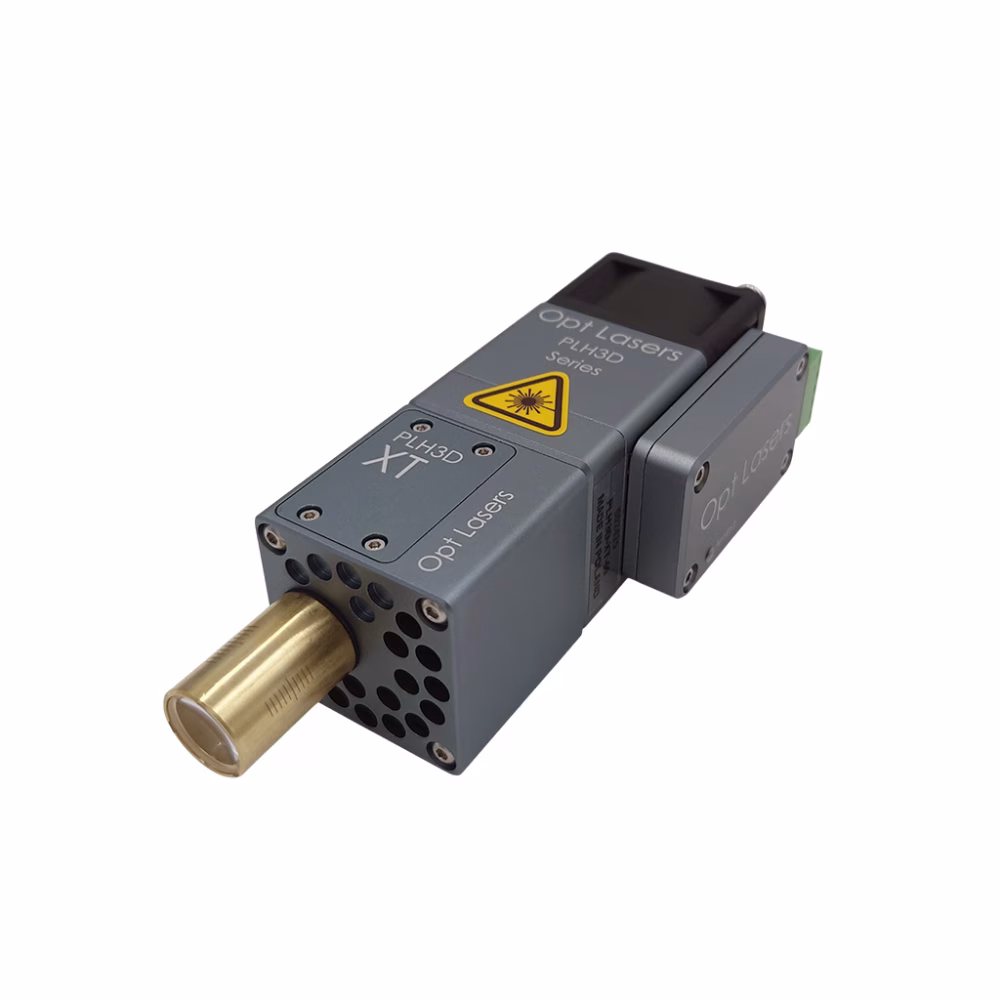

PLH3D-XT-50 Specializovaná gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 3 mm (⅛").
Nejlepší pro: Velmi detailní gravírování, řezání tenkých materiálů
Součástí dodávky je: - řezací nástroj pro řezání do dřeva, - řezací nástroj pro řezání do dřeva, - řezací nástroj pro řezání do dřeva: Laserová hlava
- Přečtěte si recenze (37)
Build Your Own Kit | Full Upgrades in Description
|
|
|
$199.00 |
|
|
|
19V 2,5A stolní napájecí zdroj pro PLH3D-CNC adaptér se zástrčkou US/UK/EU/AU $24.00 |
|
|
|
$70.00 |
|
|
|
Sada vysokotlakých vzduchových asistenčních trysek pro řadu XT $99.00 |
|
|
|
PLH3D Výškový referenční nástroj $12.00 |
|
|
|
Kabel od adaptéru PLH3D-CNC k laserové hlavě (5x22AWG 5,5 m/18 ft) $15.00 |
|
|
|
Kabel mezi PLH3D-CNC adaptérem a laserovou hlavou (7 m/22 ft) $15.00 $2.25 |
|
|
|
$5.00 $0.75 |
|
|
|
$5.00 |
Insurance Options
|
|
|
Pojištění na 2 roky pro případ nárazu nebo pádu hlavy laseru $249.00 $224.10 |
CNC Machine Control Software
Ke stažení
Popis produktu
Laserová hlava PLH3D-XT-50: špičkový výrobek na dlouhá léta
Pro laserové gravírování dřeva nepotřebujete vyšší výkon laseru. PLH3D-XT-50 dokáže bez námahy laserově gravírovat dřevo a zároveň se pohybovat maximálními pracovními rychlostmi oblíbených CNC strojů. Laser XT-50 navíc gravíruje s rozlišením Ultra HD a vaše oko by nevidělo žádný rozdíl, kdyby byl bod zaostřeného paprsku menší.
Laserové hlavy PLH3D-XT-50 jsou skvělou náhradou za CO2 CNC lasery a mohou pracovat se speciálními lamináty, laserovými fóliemi a mnoha standardními materiály, jako je dřevo, guma, karton, látky, kůže, lakovaný/anodizovaný kov. Lasery XT-50 jsou také skvělé pro značení nerezové oceli a titanu.
Nezapomeňte si vybrat správný držák laseru na stroj a signální vodič pro váš CNC stroj v horní části stránky, pokud si sestavujete vlastní sadu!
Výhody, které lasery Opt nabízejí poprvé na tomto trhu
Doprava zdarma pro individuální zákazníky
Doživotní technická podpora
Jednička v zákaznické podpoře.
Volitelné pojištění proti kolizi nebo pádu laserové hlavy
Výrobek pochází od tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Vyberte svůj model nebo značku CNC a zobrazte kompatibilní laserovou sadu Plug & Play.
Software LightBurn — získejte slevu 10 % při nákupu s kity Opt Lasers
Ušetřete 10 %, když přidáte LightBurn ke své sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play kity je LightBurn k dispozici za exkluzivní zvýhodněnou cenu — od prvního dne tak začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu. LightBurn je celosvětově prověřen uživateli laserů a je nejpopulárnější volbou komunity s tisíci prodaných licencí.
Software LightBurn je dostupný jako volitelné příslušenství k našim laserovým kitům nebo hlavám a je kompatibilní se všemi moduly Opt Lasers pro řezání a gravírování — včetně XT8, XT-50 a XF+. Zefektivňuje váš pracovní postup a poskytuje přesné řízení pro dosažení optimálních výsledků při řezání i gravírování. Přidat jej můžete v sekci Accessories v horní části stránky.
Tip ke kompatibilitě: Kompatibilita LightBurn závisí na pohybovém řídicím systému/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a obsahuje vlastní postprocesor pro G-code. Před nákupem si však prosím ověřte, že je váš kontrolér podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, spojení LightBurn se zařízením Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Vlastnosti a výhody řezací a gravírovací laserové hlavy PLH3D-XT-50 v detailech
Nastavitelný, mikroskopický a čtvercový bod paprsku 25 - 500 DPI - Laserové hlavy XT-50 mají nastavitelné body paprsku, pod 50 µm při dokonalém zaostření. Nastavením výšky se zvětší velikost bodu až na 2 mm, což umožňuje rozlišení Ultra HD přes 500 DPI nebo gravírování ve velkém měřítku až do 25 DPI.
Vysoká hustota výkonu - laserové hlavy XT-50 dosahují malé velikosti paprskového bodu, čímž zvyšují hustotu výkonu a umožňují rychlejší řezání a gravírování. Hlavice XT-50 může například gravírovat (nikoliv pouze značit) nerezovou a nástrojovou ocel.
Řezání a gravírování - Modrý laser PLH3D-XT-50 umožňuje řezat a gravírovat různé materiály, například dřevo, lepenku, gumu, papír, textil, kůži, plast, balzu, překližku a mnoho dalších, a také značit nerezovou ocel, titan a podtypy oceli s nízkou tepelnou vodivostí.
Vylepšená bezpečnost - řezací a gravírovací laserová hlava je vybavena indikační LED diodou "Armed", která signalizuje její připojení k napájení a poskytuje výstrahy v případě přehřátí. Navíc varování před okolní teplotou zajišťují bezpečný provoz.
Objektiv nastavený z výroby - Každá laserová hlava je dodávána s trojitým objektivem s vysokým rozlišením nastaveným na zaostření 60,0 mm. Tato vzdálenost je nejlépe optimalizovanou zaostřovací vzdáleností pro začátek.
Vestavěný ovladač - Krátké spojení mezi laserovou diodou a ovladačem zajišťuje lepší ochranu diody, možnost vysokofrekvenční modulace proudu a také eliminuje indukční efekty při zapínání.
Není nutné žádné další chlazení - Tento lehký laser nevyžaduje žádné další chlazení. Tělo laseru XF+ funguje jako chladič, což mu umožňuje pracovat nepřetržitě 24 hodin každý den.
Nejpřesnější laserová hlava na trhu - Díky naší speciální optické konstrukci dosahuje XT-50 nejvyšší přesnosti a poskytuje bezkonkurenční přesnost pro detailní práci.
Příslušenství pro PLH3D-XT-50
Magnetická dokovací stanice LaserDock
(Volitelné příslušenství, přidejte v horní části stránky)
- Umožňuje rychlé připojení a odpojení laseru k CNC stroji a od něj.
- Chrání laserovou jednotku před oleji, kovovými částicemi a prachem.
- Obsahuje hliníkový kryt, který chrání dokovací stanici, když se nepoužívá.
PLH3D-CNC Adapter Pro
(součástí sad Plug&Play)
- Snadné připojení k jakémukoli CNC stroji.
- Převádí signály stroje na standard kompatibilní s laserovou hlavou.
- Zajišťuje další vrstvu bezpečnosti pro uživatele a laserové hlavy.
Laserové ochranné brýle
(Součástí sad Plug&Play)
- Poskytují významnou vrstvu ochrany před vystavením modrému laseru.
- Účinně snižují potenciální škody způsobené difuzně odraženým laserovým zářením.
- Nabízejí 50% propustnost viditelného světla pro dobrou viditelnost.
CNC držák, napájecí zdroj, připojovací vodiče
(Součástí sad Plug&Play)
- Robustní hliníkový držák pro bezpečné upevnění laserové hlavy nebo dokovací stanice.
- Vysoce kvalitní a tichý napájecí zdroj.
- Veškerá potřebná kabeláž pro bezproblémové připojení.

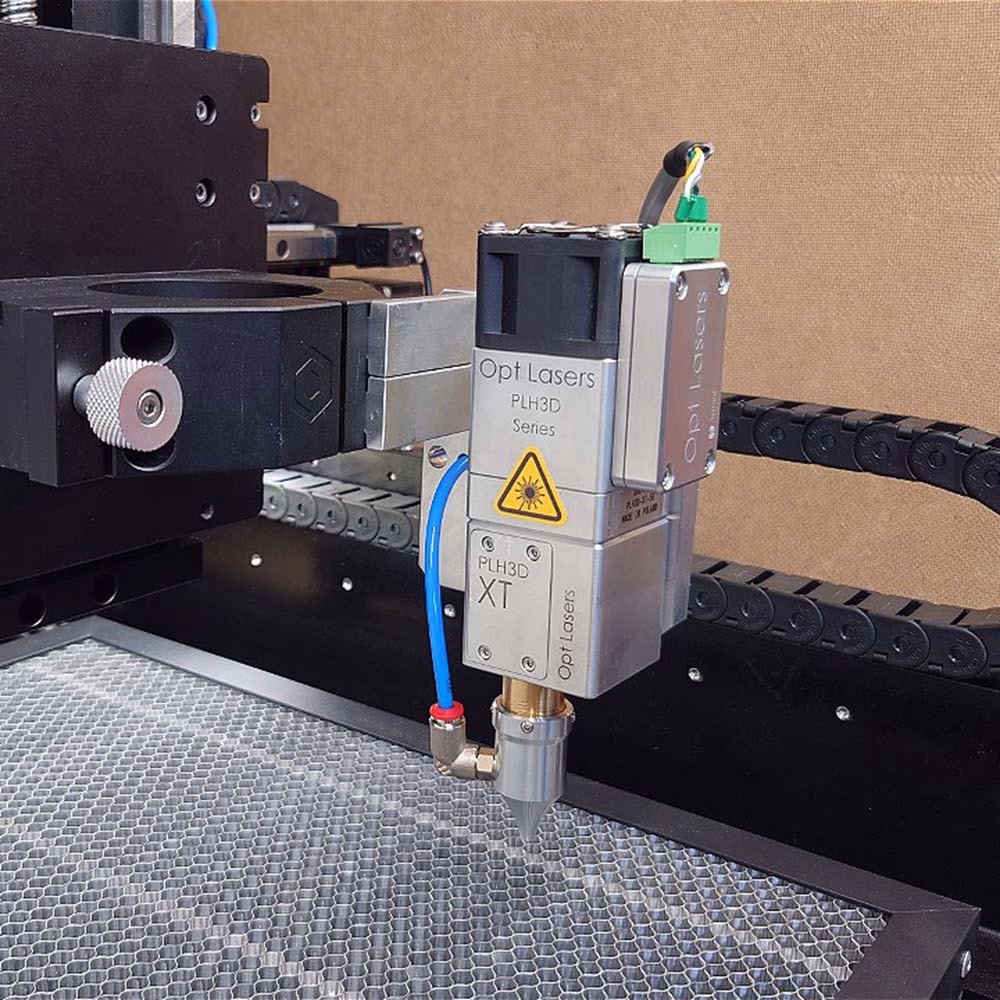

Vysokotlaká vzduchová asistenční tryska
(Součástí sad Plug&Play)
- Zvyšuje rychlost laserového zpracování až 6,5krát.
- Snižuje poškození materiálu způsobené teplem.
- Chrání laserovou optiku před kouřem a nečistotami.
Bezpečnostní okénko laseru
(Volitelné příslušenství, přidejte v horní části stránky)
- Ideální pro skříně CNC strojů.
- Blokuje hluboké ultrafialové, modré a zelené světlo.
- Zvyšuje bezpečnost okolí.
Příklady použití
Gravírovací laserové hlavy řady PLH3D-XT umožňují splnit největší požadavky a široce realizovat vaše potřeby při práci s měkkými i tvrdými materiály.
Mimořádně přesné gravírování kovů
Gravírovací laserové hlavy řady PLH3D-XT byly navrženy jako řada specializovaných laserových hlav pro gravírování s extrémně vysokým rozlišením a řezání tenkých materiálů s ultratenkými liniemi. Na základě našich laserových hlav řady 6W zdědily laserové hlavy řady XT všechny jejich výhody: všestrannost, kompaktní rozměry a vysokorychlostní ovladač. Mikroskopický bod paprsku umožňuje provádět přesné rytiny velmi malých rozměrů do nejrůznějších materiálů včetně nerezové oceli.
| Nerezová ocel | ||||
| Provoz | Rychlost posuvu | Průtok vzduchu | ||
| Gravírování | 5 mm/s (11,8 IPM) | 5 l/min | ||
Gravírování keramických dlaždic Ultra-HD
Rozlišení 500 DPI umožňuje provádět gravírování v úžasné kvalitě do materiálů, jako jsou keramické dlaždice. Vyšší hustota výkonu odhaluje nové možnosti řezání a gravírování. Kromě toho jsou řezací a gravírovací procesy výrazně rychlejší ve srovnání s laserovými hlavami bez anamorfní optiky.
| Keramické dlaždice | ||||
| Provoz | Rychlost posuvu | DPI | ||
| Gravírování | 2500/min | 423 | ||
Špičkové detailní gravírování a řezání na měkkých materiálech
Laserové hlavy PLH3D-XT-50 umožňují díky šířce bodu menší než 50 µm řezání s tenkou a rovnoměrnou linií řezu. Pro srovnání, typická lidská červená krvinka má velikost 5-10 µm a průměr jednoho lidského vlasu je 50-200 µm.
| Uhlíkový duplex | ||||
| Provoz | Tloušťka | Rychlost posuvu | Průtok vzduchu | |
| Řezání | 1 mm (0,0393") | 500 mm / min | 10-20 l/min | |
Další aplikace PLH3D-XT-50 Galerie
Technické specifikace výrobku
| PLH3D-XT-10 | PLH3D-XT-50 | |
|---|---|---|
| Optický výstupní výkon | 0.5W | 6.0W |
| Vlnová délka | 405 | 450 |
| >Velikost světelného bodu | 10 µm x 4 µm | 50 µm na 4 µm |
| Rozlišení pro laserové gravírování | 3100 DPI | 500 DPI |
| Rozměry laserové hlavy (d x š x v) | 40 x 55 x 140 mm (1,6 x 1,7 x 5,51 palce) |
|
| Hmotnost laserové hlavy, typ. | 300g | |
| Průtok ventilátoru | 43 m3/h (25 CFM) | |
| Hlučnost ventilátoru | 58 dBA | |
| Vzor montážních otvorů | 4 otvory, 24 x 15 mm (0,94 x 0,59 palce) |
|
| Typ montážního otvoru | M3 x 0,5 x 4,5 mm | |
| Max. Okolní teplota | 40 °C (113 °F) | |
| Modulace Vstupy | 2 | |
| Modulační vstup 1 | Analogový/TTL/PWM, 0 - 5 V |
|
| Modulační vstup21 | TTL/PWM 0 - 24 V | |
| Doporučená základní frekvence PWM | 5 - 10 kHz | |
| Max. Šířka modulačního pásma | 30 kHz | |
| Vstupní impedance 1 a 2 | >1 k-Ω | |
| Napětí napájecí jednotky | 12 - 24 V | |
| Napájecí zdroj 12 V Min. Proud | 2.5 A | |
| 24 V PSU Min. Proud | 1.25 A | |
| Max. Spotřeba energie | 20 W | 30 W |
