1 x PLH3D-XT8 45W řezací a gravírovací laserová hlava
Specifikace: Maximální tloušťka řezu dřeva 20 mm (¾" ).
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
MASSO XT8 45W Plug&Play Laser Kit
Sada pro upgrade laseruMASSO Controller PLH3D-XT8
Specifikace: Sada je určena pro použití v zařízeních pro měření a regulaci výkonu: Optický výkon 45 W, HD 125DPI 180um spot, max. tloušťka řezání dřeva 20 mm (¾" )
Nejlepší pro: CO2 podobné ultra vysokorychlostní řezání a gravírování, řezání silných materiálů
Součástí balení je: Laserová hlava, vzduchová tryska, adaptér CNC Pro, ochranné brýle, kryt paprsku, držák a další.
- Přečtěte si recenze (1)
006348
5902693114802
Frequently Bought Together
|
|
|
LaserDock PRO - Magnetická dokovací stanice pro laser na CNC $199.00 |
|
|
|
LaserDock PRO - pouze část Laser Side $99.00 $69.30 |
|
|
|
LaserDock PRO - Pouze boční část CNC $99.00 $69.30 |
Insurance Options
Additional Safety Accessories
|
|
|
Modré laserové bezpečnostní okno $187.00 $130.90 |
Spare Accessories
|
|
|
$70.00 $49.00 |
|
|
|
$29.00 |
|
|
|
$5.00 $3.50 |

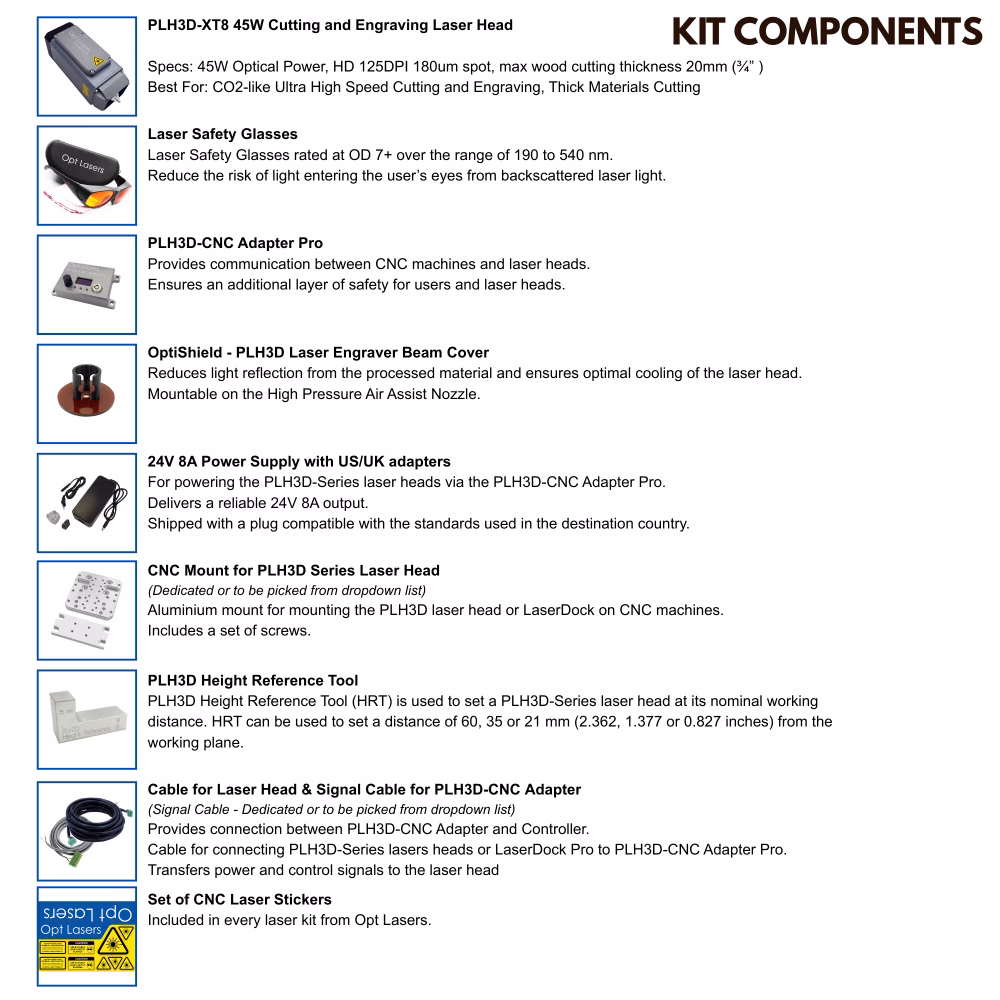

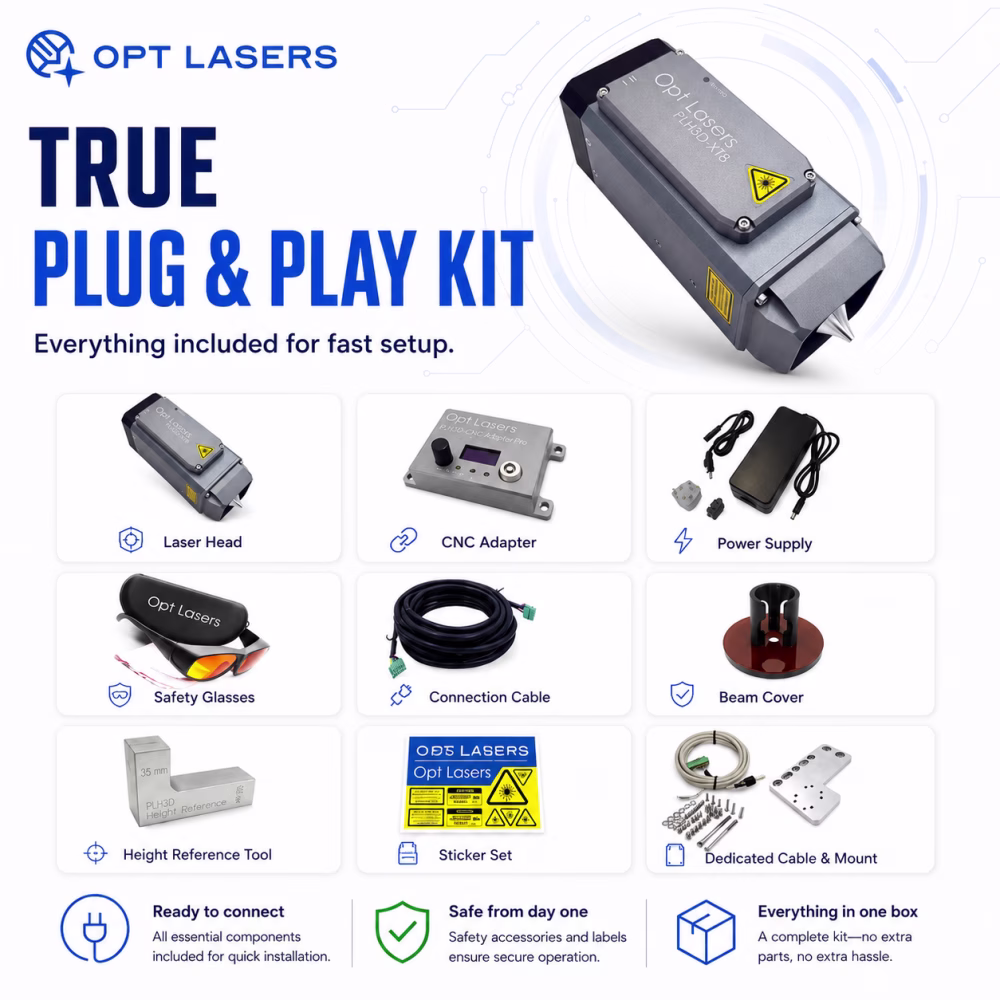

Obsah balení
-
-
1 x PLH3D-CNC Adapter Pro
✔ Zajišťuje komunikaci mezi CNC stroji a laserovými hlavami.
✔ Poskytuje další úroveň bezpečnosti pro uživatele a laserové hlavy.
-
1 x Napájecí zdroj 24 V 8 A s adaptéry pro USA a Velkou Británii
✔ Pro napájení laserových hlav řady PLH3D prostřednictvím adaptéru PLH3D-CNC Adapter Pro.
✔ Poskytuje spolehlivý výstup 24 V 8 A.
✔ Dodává se se zástrčkou kompatibilní s normami používanými v cílové zemi.
-
1 x Laserové bezpečnostní brýle
✔ Laserové bezpečnostní brýle s certifikovanou optickou hustotou OD 7+ v rozsahu 190 až 540 nm.
✔ Minimalizují riziko vniknutí zpětně rozptýleného laserového světla do očí uživatele.
-
1 x Univerzální CNC držák pro laserovou hlavu řady PLH3D
✔ Hliníkový držák pro montáž laserové hlavy řady PLH3D (XF+, XT-50,XT-10, XT8) nebo LaserDock Pro na typické konfigurace montážních otvorů CNC strojů.
✔ Obsahuje sadu šroubů.
-
1 x Kabel pro laserovou hlavu PLH3D-XT8 (7 m / 22 stop)
✔ Kabel pro připojení laserových hlav řady PLH3D nebo LaserDock Pro k adaptéru PLH3D-CNC Adapter Pro.
✔ Přenáší napájení a řídicí signály do laserové hlavy.
-
1 x OptiShield - PLH3D Kryt laserového gravírovacího paprsku
✔ Snižuje odraz světla od zpracovávaného materiálu a zajišťuje optimální chlazení laserové hlavy.
✔ Možnost montáže na vysokotlakou vzduchovou asistenční trysku.
-
1 x Signální kabel MASSO pro adaptér PLH3D-CNC
✔ Zajišťuje propojení mezi adaptérem PLH3D-CNC a dotykovým ovladačem MASSO G3 nebo MASSO G3 .
-
1 x PLH3D Výškový referenční nástroj
✔ Kompaktní nástroj pro snadné a rychlé nastavení ohniskové vzdálenosti pro laserové gravírky řady PLH3D.
-
1 x Sada CNC laserových samolepek
✔ Sada CNC laserových nálepek.
✔ Součástí každé laserové sady od společnosti Opt Lasers.
Ke stažení
Popis produktu

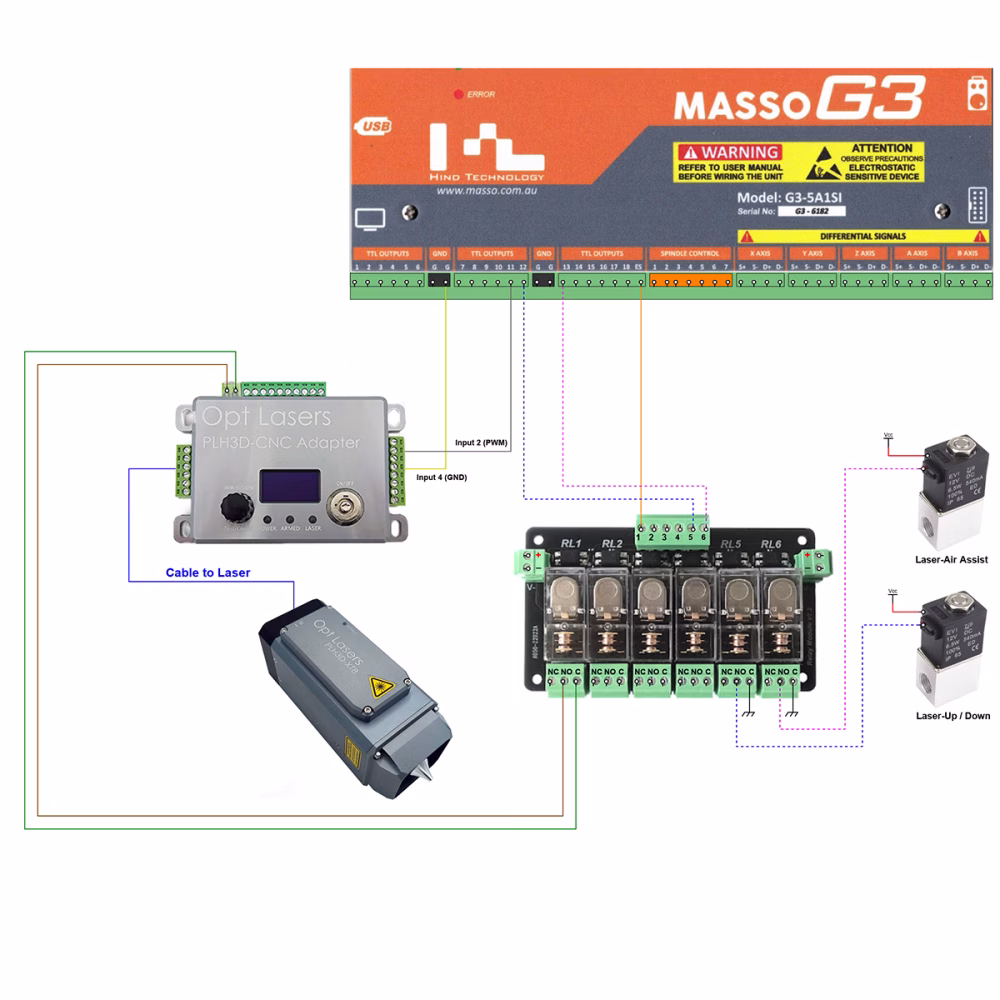

PLH3D-XT8 pro váš CNC stroj s řídicí jednotkou MASSO
Odemkněte plný potenciál svého CNC stroje s komplexními sadami Plug&Play pro upgrade laseru PLH3D-XT8 od společnosti Opt Lasers. Tyto sady jsou odborně navrženy pro kompatibilitu s různými CNC řídicími jednotkami a zajišťují bezproblémovou integraci a optimální výkon. Každá součást je pečlivě vyrobena tak, aby zaručovala spolehlivost a efektivitu s vaším řídicím systémem. V galerii najdete schéma zapojení, díky kterému je nastavení jednoduché. Rozšiřte možnosti svého řídicího systému a posuňte výkon svého stroje na novou úroveň díky tomuto komplexnímu upgradu. Kompatibilní s ovladači MASSO G3 a MASSO G3 Touch.
Výhody, které Opt Lasers nabízejí poprvé na tomto trhu
5letá záruka Opt Lasers
30denní garance spokojenosti pro vrácení
Technická podpora po celý život
#1 v zákaznické podpoře
30denní garance spokojenosti pro vrácení
Technická podpora po celý život
#1 v zákaznické podpoře
Nepřekonatelná odolnost a spolehlivost
Volitelné pojištění proti kolizím nebo pádu laserové hlavy
Produkt pocházející od tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
Volitelné pojištění proti kolizím nebo pádu laserové hlavy
Produkt pocházející od tvůrce konceptu laserové hlavy
Vyrobeno v Polsku, EU
PLH3D-XT8 - patentovaná laserová hlava č. 1 na světě - kompletní sada Plug&Play pro všechny CNC stroje.
Chcete svůj CNC stroj vylepšit o laserové funkce? Naše hypervýkonné laserové hlavy XT8 pro CNC řezání a gravírování jsou dokonalým řešením. Naše působivé laserové hlavy XT8, které vyrobil přední výrobce a tvůrce koncepce laserových hlav, poskytují bezkonkurenční výkon.
Laserová hlava PLH3D-XT8 obsahuje patentovanou technologii více laserových diod společnosti Opt Lasers, která pohání její špičkové schopnosti. Tento inovativní přístup zajišťuje bezkonkurenční výkon a přesnost a nastavuje nový standard v oblasti laserového zpracování.
Tato komplexní sada obsahuje všechny základní komponenty, jako jsou ochranné brýle pro laser, kryt paprsku OptiShield, adaptér PLH3D-CNC Adapter Pro a univerzální hliníkový držák pro snadnou integraci s CNC stroji. Dále je sada vybavena univerzálním signálním kabelem, signálními vodiči a napájecím zdrojem, což zajišťuje univerzální kompatibilitu s jakýmkoli CNC řídicím systémem.
Důvěřujte tomu nejlepšímu - tato sada je váš balíček Plug&Play "vše v jednom", který poskytuje špičkový výkon a bezproblémové nastavení pro váš stroj, od nás, společnosti Opt Lasers.
Klikněte a podívejte se na XT8 v akci!
Řada PLH3D: Od konceptu k výsledkům - podívejte se v akci
PLH3D-XT8 45W laser - funkce a ukázka výkonu
Vysoce výkonná 45W laserová hlava s hlubokým zaostřením minimalizuje potřebu přeostřování a umožňuje rychlé jednoprůchodové řezy. Je kompatibilní s širokou škálou materiálů a poskytuje ostré detaily s velikostí bodu pod 200 µm. Dva režimy výkonu umožňují přesné gravírování ve stupních šedi nebo řezání plným výkonem. Integrovaný vzduchový asistent, měděné tepelné trubice, rychlý ovladač, stavové LED diody a robustní celokovové tělo zajišťují stabilní a spolehlivý výkon.
Sady Plug & Play - instalace během několika minut
Stručný návod pro zapojení a konfiguraci laseru PLH3D na oblíbených frézkách, jako jsou X-Carve a Shapeoko. Zahrnuje nastavení pro první spuštění a tipy pro čisté řezy a gravírování. Ukazuje širokou kompatibilitu napříč mnoha CNC platformami. Ideální jako rychlý začátek před vlastní instalací.
PLH3D-CNC Adapter PRO - ultimátní řešení ovládání pro vaše CNC laserové nastavení
Zjednodušuje zapojení a ovládání pomocí převodu signálu, nastavení s OLED průvodcem a předvoleb připravených pro CNC. Diagnostika v reálném čase plus vrstvená bezpečnost (klíč, kontrola signálu, automatické odjištění) chrání uživatele i hardware. Pracuje se všemi laserovými hlavami PLH3D. Robustní eloxovaný kryt odolá nárokům dílny.
LaserDock PRO: Bezproblémové upevnění pro CNC laserové hlavy
Zapněte/vypněte laser během několika sekund díky magnetické přesnosti a integrovanému vzduchu/napájení. Automatické odpojení chrání před nárazy v ose Z, zatímco pozlacené pružinové kolíky a aretace polohy zajišťují opakovatelné vyrovnání. Je kompatibilní se všemi současnými i budoucími hlavami, je to úhledný držák, který je odolný vůči budoucnosti. Tvrdý eloxovaný hliník zajišťuje odolnost v dílenském prostředí.
Volitelné příslušenství - přidejte jej ze seznamu v horní části této stránky.
Co můžete řezat nebo gravírovat?
Toto jsou nejpopulárnější materiály pro laserové řezání a gravírování pomocí PLH3D-XT8.
Pod touto sekcí najdete kompletní tabulku s výsledky testů rychlosti a výkonu pro mnoho dalších materiálů.
Dřevo
Překližka
Kůže
Pěna
Guma (bez PVC)
Korek
Anodizovaný hliník (gravírování)
Keramické dlaždice (gravírování)
Akryl
Kámen (gravírování)
Papír a karton
Látky
Kovy (gravírování)
Speciální materiály
SkloA mnoho dalších materiálů je uvedeno v tabulce níže.
PLH3D-XT8 - Graf řezacích a gravírovacích rychlostí
Příklad řezacích a gravírovacích rychlostí s PLH3D-XT8
| Materiál | Druh operace | Tloušťka | Rychlost | Výkon laseru | Průchody |
|---|---|---|---|---|---|
| Dřevo | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Gravírování | N/A | 70 mm/s (165 inch/min) | 20% | 1 | |
| Překližka | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 22.5 mm/s (53.1 inch/min) | 100% | 1 | |
| Řezání | 4 mm (0.157") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Řezání | 6 mm (0.236") | 6 mm/s (14 inch/min) | 100% | 1 | |
| Řezání | 10 mm (0.394") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Vysokohustotní dřevovláknitá deska (HDF) | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 3 mm (0.118") | 12 mm/s (28 inch/min) | 100% | 1 | |
| Středně hustotní dřevovláknitá deska (MDF) | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 7.5 mm (0.295") | 4 mm/s (9.4 inch/min) | 100% | 1 | |
| Balza | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 12 mm (0.472") | 40 mm/s (94 inch/min) | 100% | 2 | |
| Borovicové dřevo | Gravírování | N/A | 350 mm/s (827 inch/min) | 100% | 1 |
| Řezání | 15 mm (0.591") | 3 mm/s (7 inch/min) | 100% | 1 | |
| Rostlinná barvená hovězí kůže nejvyšší jakosti | Gravírování | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Řezání | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 | |
| Tvrdá rostlinně barvená kravská kůže nejvyšší jakosti | Gravírování | N/A | 3000 mm/s (7090 inch/min) | 100% | 1 |
| Gravírování | N/A | 60 mm/s (142 inch/min) | 2% | 1 | |
| Řezání | 4 mm (0.157") | 18 mm/s (42.5 inch/min) | 100% | 1 | |
| PU (polyuretanová) koženka | Řezání | 2 mm (0.079") | 50 mm/s (118 inch/min) | 100% | 1 |
| Bílý mramor | (hluboké) gravírování | N/A | 52 mm/s (120 inch/min) | 100% | 1 |
| Břidlice | Gravírování | N/A | 140 mm/s (330 inch/min) | 100% | 1 |
| Černý akryl | Řezání | 2 mm (0.079") | 7 mm/s (17 inch/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 6 mm/s (14 inch/min) | 100% | 3 | |
| Řezání | 10 mm (0.394") | 6 mm/s (14 inch/min) | 100% | 4 | |
| Oranžový transparentní akryl | Gravírování | N/A | 220 mm/s (520 inch/min) | 5% | 1 |
| Červený akryl | Řezání | 2 mm (0.079") | 4.2 mm/s (9.9 inch/min) | 100% | 1 |
| Zelený akryl | Řezání | 2 mm (0.079") | 2.8 mm/s (6.6 inch/min) | 100% | 1 |
| Bavlna | Gravírování | N/A | 180 mm/s (425 inch/min) | 15% | 1 |
| Džíny | Řezání | 0.5 mm (0.0197") | 255 mm/s (602 inch/min) | 100% | 1 |
| Vysokohustotní vyztužený nylon | Řezání | 3.6 mm (0.142") | 6 mm/s (14.2 inch/min) | 100% | 1 |
| Bílý polyester | Řezání | 0.2 mm (0.00787") | 60 mm/s (142 inch/min) | 100% | 1 |
| Bílý vysokohustotní polyester | Řezání | 0.4 mm (0.0157") | 25 mm/s (59 inch/min) | 100% | 1 |
| Cordura | Řezání | 0.35 mm (0.0138") | 150 mm/s (354 inch/min) | 100% | 1 |
| Řezání | 0.5 mm (0.0197") | 95 mm/s (224 inch/min) | 100% | 1 | |
| Plst | Řezání | 4 mm (0.1575") | 70 mm/s (165 inch/min) | 100% | 1 |
| Polyfoam | Řezání | 40 mm (1.575") | 5 mm/s (12 inch/min) | 100% | 1 |
| Řezání | 40 mm (1.575") | 15 mm/s (35 inch/min) | 100% | 3 | |
| EVA pěna | Řezání | 3 mm (0.118") | 140 mm/s (331 inch/min) | 100% | 1 |
| Řezání | 5 mm (0.197") | 85 mm/s (201 inch/min) | 100% | 1 | |
| Polyuretanová (PU) pěna | Řezání | 10 mm (0.394") | 88.5 mm/s (209 inch/min) | 100% | 1 |
| Uhlíkové vlákno | Řezání | 0.5 mm (0.0197") | 15 mm/s (35.4 inch/min) | 100% | 1 |
| Skleněné vlákno | Řezání | 0.7 mm (0.0276") | 5 mm/s (11.8 inch/min) | 100% | 1 |
| Nerezová ocel | (hloubkové) gravírování | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (hloubkové) gravírování | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 inch/min) | 100% | 1 | |
| Nástrojová ocel | (hloubkové) gravírování | N/A | 70 mm/s (165 inch/min) | 25% | 1 |
| (hloubkové) gravírování | N/A | 280 mm/s (661 inch/min) | 100% | 1 | |
| Značení | N/A | 865 mm/s (2040 inch/min) | 100% | 1 |
Vlastnosti a Výhody Laserové Hlavy PLH3D-XT8
Bezkonkurenční Hloubka Ostrosti: Díky pozoruhodné hloubce ostrosti a prodlouženému pracovním paprsku XT8 eliminuje potřebu neustálých úprav a umožňuje řezání na jeden průchod, což urychluje vaši práci.
Přesnost v Praxi: Velikost laserového bodu PLH3D-XT8 pod 200 µm umožňuje dosáhnout precizních detailů pro uměleckou práci a bez námahy řezat materiály, jako je 15 mm dřevo. Díky vysoce symetrickému paprsku zůstává širokost střihu (šířka linky) stejná při skenování v obou směrech.
Stupňovité Gravírování a Řezání na Plný Výkon: Přepínejte mezi dvěma režimy: 50 % výkon pro detailní gravírování nebo vysokorychlostní řezání s 100 % výkonem, rychle se přizpůsobíte různým materiálům a aplikacím.
Integrovaná Tryska s Vzduchovou Asistencí: Zvýšte efektivitu řezání s naší integrovanou tryskou. Užijte si až šestinásobně vyšší řezací rychlosti a snížené poškození materiálu způsobené teplem. Také pomáhá udržovat čistý ochranný průzor a hlavní čočku.
Chladič s Měděným Heatpipe: Naše pokročilá chladicí technologie zajišťuje optimální chladicí výkon a dlouhou životnost díky efektivnímu přenosu tepla do dalšího chladiče.
Provozní Bezpečnost: Buďte informováni díky našemu signalizačnímu LED, který indikuje aktivní stav laseru a poskytuje varování před přehřátím pro vyšší bezpečnost a správu teploty.
Superrychlý Integrovaný Driver: Zažijte bezkonkurenční výkon s naším integrovaným driverem, který zajišťuje přesné gravírování a spolehlivé výsledky. Blízkost laserových diod k driveru umožňuje vysokofrekvenční modulaci proudu.
Celokovové Tělo: Kryt laseru je celý z odolného kovu, což zajišťuje robustní ochranu a prodlouženou životnost zařízení.
LightBurn Software — Získejte 10% slevu při nákupu s Opt Lasers sadami
Ušetřete 10 %, když přidáte LightBurn k vaší sadě XF+, XT-50 nebo XT8.
Při nákupu společně s našimi Plug&Play sadami je LightBurn k dispozici za exkluzivní cenovou zvýhodněnou cenu – takže začínáte s nejlepšími nástroji a nejlepším poměrem ceny a výkonu od prvního dne. LightBurn je široce důvěryhodný uživateli laserů po celém světě a je nejpopulárnější volbou v komunitě s tisíci prodaných licencí.
Software LightBurn je k dispozici jako volitelné příslušenství k našim laserovým sadám nebo hlavám a je kompatibilní se všemi řezacími a gravírovacími moduly Opt Lasers – včetně XT8, XT-50 a XF+. Zjednodušuje váš pracovní proces a poskytuje precizní kontrolu pro optimální výsledky řezání a gravírování. Můžete jej přidat v sekci Příslušenství v horní části stránky.
Tip pro kompatibilitu: Kompatibilita LightBurn závisí na pohybovém kontroléru/firmwaru vašeho stroje (nikoli na samotném laserovém modulu). Funguje s většinou dostupných CNC kontrolérů a zahrnuje vlastní postprocesor G-kódu. Před zakoupením se však ujistěte, že váš kontrolér je podporován.
Ať už pracujete se dřevem, plasty, kůží nebo pěnou, kombinace LightBurn se hardwarem Opt Lasers zaručuje spolehlivé, efektivní a vysoce kvalitní výsledky.
Příběhy zákazníků – Opt Lasers
Nicky Norton je tvůrce Norton metody — široce používaného workflow převážně pro laserové gravírování na keramické dlaždice (Norton White Tile), která také inspirovala práci s dřevem a nerezovou ocelí. Jeho projekty se hojně sdílejí v maker skupinách na Facebooku, kde neustále získávají uznání a pomáhají nováčkům zlepšit výsledky.
"(... ) Pak jsem viděl několik příspěvků s fantastickými gravírováními od lidí používajících Opt Lasers PL3D-XT-50 6 watt. Oslovil jsem Opt Lasers a za krátkou dobu jsem jeden měl. Jakmile jsem jej vybalil, zjistil jsem, že jde o vysoce kvalitní a precizně zpracovaný modul. Některé počáteční problémy s připojením k mé laserové stanici byly rychle vyřešeny díky fantastické podpoře od Opt Lasers prostřednictvím zpráv, e-mailů a hovorů přes Zoom. Preciznost a přesnost tohoto laseru s paprskem o rozměrech 30 x 50 mikronů (neuvěřitelně vysoká laserová fluence) se brzy ukázala jako nepřekonatelná v kvalitě gravírování, kterého jsem dosáhl.
Celkově byla spolupráce s produkty Opt Lasers a jejich podpůrným týmem velmi pozitivní zkušeností a obnovila mou nadšení pro použití diodového gravírování."
Kris Crawford je kanadský tvůrce a autor obsahu za Further North Fabrication, který sdílí dřevařské a kovodělné projekty na YouTube a Instagramu. Od roku 2021 využívá Opt Lasers k přidání složitých detailů do dárků pro klienty a osobních projektů — je důvěryhodným hlasem povzbuzujícím ostatní k objevování CNC laserové výroby.
"(... ) Integrace laseru s mým modifikovaným X-Carve CNC byla bezproblémová a od té doby výrazně zvýšila možnosti mého zařízení. Preciznost a všestrannost modulu Opt Lasers zásadně ovlivnily mé DIY projekty, umožňují mi vytvářet složité vzory a přidávat detailní gravírování na různé materiály. Ať už pracuji s dřevem, akrylátem nebo kovem, laser vždy přináší vynikající výsledky."
April Wilkerson je z Texasu, kutilka, dřevařka a kovodělnice, známá na YouTube jako @AprilWilkerson, má více než 1,5 milionu odběratelů. Od YouTube po televizi její krok za krokem návody povzbuzují kutily po celém světě, nyní i s laserovými projekty.
"(... ) Instalace a provoz byly překvapivě hladké a jednoduché, opravdu plug and play. Ale protože to byl můj první laser, potřebovala jsem brzy radu a kluci z Opt byli fantastickí; reagovali rychle, byli znalí a vždy ochotní věnovat čas důkladným odpovědím na mé dotazy. Dokonce odpověděli i na otázky, které jsem nevěděla, že bych měla položit!"
Jim Neeb je důchodový inženýr a dřevař s 45 lety zkušeností, který podporuje Opt Lasers od samých začátků prostřednictvím svého YouTube kanálu @JNWoodworks a naší oficiální uživatelské skupiny. Je známý svou jasnou, praktickou radou a profesionálními ukázkami, které pomáhají kutily zvládnout laserové techniky. Je také oficiálním testerem spolupracujícím s Avid CNC.
"(... ) Opt Lasers je JEDINÁ firma vyrábějící diodové lasery, kterou doporučuji, protože opravdu neexistují jiné společnosti s produkty ani zdaleka na úrovni jejich kvality a zákaznického servisu. Mohu to říct s jistotou na základě vlastní zkušenosti i zpětné vazby od sledujících mého YouTube kanálu po celém světě."
Technické specifikace produktu
| PLH3D-XT8 | |
|---|---|
| Maximální optický výkon | 45 W |
| Typická velikost skvrny (X × Y @ WD 21 mm) | ≈180 × 180 μm |
| Rozměry laserové hlavy (D x Š x V) | 76 x 89 x 194 mm (3 x 3,5 x 7,64 in.) |
| Hmotnost laserové hlavy, typ. | 1050g (2.31 lb.) S LaserDock: 1230g (2.71 lb.) |
| Průtok vzduchu ventilátoru | 92 m3/h (53 CFM) |
| Hlučnost ventilátoru | 58 dBA |
| Vzor montážních otvorů | 5x 4 otvory, 24 x 15 mm (0.94 x 0.59 in.) |
| Typ montážního otvoru | M3 x 0,5 x 3 mm |
| Maximální okolní teplota | 40°C (104°F) |
| Vstup modulace | PWM/TTL, 0 – 24 V |
| Doporučená základní frekvence PWM | 1 – 10 kHz |
| Maximální šířka pásma modulace | 30 kHz |
| Impedance vstupu modulace | >1 kΩ |
| Napětí napájecí jednotky | 24 V |
| Minimální proud 24 V PSU | 8 A |
| Maximální příkon | 170 W |
PLH3D-XT8 Laserová hlava – FAQ
PLH3D-XT8 je kompatibilní s většinou CNC strojů, včetně populárních značek jako X-Carve, Shapeoko, Stepcraft. Lze jej namontovat pomocí dodaného univerzálního držáku nebo LaserDock. Kompatibilita s vaším CNC ovladačem je zajištěna pomocí PLH3D-CNC Adapter Pro, který podporuje PWM, TTL a analogové vstupy (0–3V, 0–5V nebo 0–24V).
XT8 umí řezat nebo gravírovat dřevo, překližku, MDF, kůži, pryž, textilie, pěnu, akryl a mnoho dalších materiálů. Také může gravírovat na lakované kovy a některé holé kovy (s nastavením úhlu). Jeho výkonný optický paprsek s výkonem cca 45 W umožňuje řezání na jeden průchod u tenčích materiálů a víceprůchodové řezání u silnějšího polotovaru.
Počáteční instalace zabere cca 30 minut. Díky magnetickému systému LaserDock PRO zabere denní připevnění/odpojení jen několik sekund. Všechny konektory jsou Plug&Play a jsou součástí sady.
Sada obsahuje výškový referenční nástroj pro rychlé manuální zaostření. Položte jej na materiál a nastavte laser na nominální pracovní vzdálenost 21 mm. Pro řezání upravte podle tloušťky materiálu.
XT8 se připojuje přes PLH3D-CNC Adapter Pro, podporující TTL, PWM a analogové vstupy. Napájecí zdroj 24 V a všechny kabely jsou součástí dodávky.
Ano — XT8 má zabudovanou nastavitelnou trysku pro asistenci stlačeným vzduchem, která zvyšuje rychlost a kvalitu řezání tím, že odstraňuje odpad a chladí řez. Funguje s běžnými menšími kompresory (doporučený reálný průtok cca 10–15 l/min pro většinu materiálů).
XT8 je vybaven ochranou proti přehřátí a měl by být používán s CE certifikovanými brýlemi proti laseru (OD7+ pro 190–540 nm). Automaticky se vypne při 58 °C a znovu spustí při 50 °C. Vždy dodržujte bezpečnostní normy pro lasery (např. ANSI Z136.1).
Typická provozní životnost je 20 000–30 000 hodin. V případě poruchy diody lze často jednotku opravit výměnou diody. Pravidelně čistěte optiku a zajistěte správný průtok vzduchu pro co nejdelší životnost.
Ano, ale nakloňte obrobek (nebo laser) o cca 7°, aby se odraz nevracel zpět k diodám. U kovů obecně aplikujte mírný sklon a zajistěte, aby paprsek směřoval pryč od obsluhy. Vždy noste brýle s OD7+.
Použijte jakýkoli CAM, který vygeneruje G-kód: LightBurn (doporučeno), Vectric, Fusion 360 nebo bezplatné nástroje jako LaserGRBL. LightBurn nabízí pokročilou kontrolu, gravírování obrázků a snadné nastavení s našimi předvolbami.
- Maximální optický výkon: 45 W; typicky: 38–43 W
- Vlnová délka: 450 ± 10 nm; zaostřený bod <180 µm
- Pracovní vzdálenost: 21 mm
- Napájení: 24 V, min. 8,5 A; max. příkon 170 W
- Modulační vstupy: PWM/TTL/Analog (0–3/5/24 V podporováno)
- Doporučená základní frekvence PWM: 1–5 kHz (až do 10 kHz šířka pásma)
- Hmotnost hlavy: cca 1150 g (s LaserDock: cca 1330 g)
- Maximální okolní teplota: 40 °C
Gravírování: Nastavte nominální pracovní vzdálenost na 21 mm pomocí Výškového referenčního nástroje pro rychlé a opakovatelné zaostření.
Řezání (tenké 1–6 mm): Zaostřete tak, aby nejmenší bod byl přibližně ve středu tloušťky materiálu (startujte na 21 mm, pak snižte o polovinu tloušťky).
Řezání (silné >6 mm): Řežte postupně po vrstvách, po každém průchodu mírně snižte hlavu; vyhněte se kontaktu trysky s obrobkem. Některé materiály (např. břízová překližka, MDF, PU pěna, borovice) lze řezat na tloušťku v jednom průchodu s tryskou blízko povrchu (bez dotyku).
Režim “I” (50 %): rozsah cca 0–20 W pro detailní gravírování v odstínech šedi a jemné stínování.
Režim “II” (100 %): plný výkon pro vysokorychlostní černobílé gravírování a efektivní řezání, včetně silnějších materiálů.
XT8 přijímá PWM/TTL/Analogové řízení: 0–3 V, 0–5 V a 0–24 V na Mod Input č. 2 (PWM). Používejte základní frekvenci PWM 1–5 kHz (vyšší frekvence mohou zajistit hladší odstíny šedi). Logická „high“ je ≥3 V; „low“ ≤0,8 V. Nepřipojujte signály současně na analogový i PWM vstup (sdílejí zem).
Doporučený reálný průtok kompresoru: 10–12 l/min s nádobou ≥50 L pro pohodlný provoz. Mnoho uživatelů úspěšně využívá i menší jednotky (např. 5 L), ale výsledky se liší. Použijte filtr a odlučovač oleje; v vlhkých klimatických podmínkách přidejte sušičku vzduchu pro eliminaci kapek vody.
Nastavení průtoku: řezání cca 5–15 l/min; gravírování cca 1–5 l/min. Nepřekračujte cca 15–20 l/min, může to snížit rychlost řezání. Doporučujeme měřič průtoku.
Zajistěte zadní držák kabelu a pevně zapojte kabel do XT8. Pro přímé použití připojte druhý konec k Adapteru PRO. U LaserDock PRO namontujte část na straně laseru pomocí čtyř šroubů M4 zarovnaných s pozicí vřetena, poté zapojte krátký kabel a vzduchovou hadici.
Chladič: Pravidelně ofukujte stlačeným vzduchem (zejména po zakouřených pracích). Vyhněte se přetočení ventilátoru. Pro důkladné čištění sundávejte přední kryt přibližně každých 100 hodin.
Air Assist / Tryska: Vždy při řezání a gravírování používejte trysku air-assist s plynulým suchým a bezolejovým průtokem vzduchu. Udržuje optiku bez kouře a drobných nečistot, pomáhá udržovat čistotu ochranného okénka i hlavního objektivu a snižuje potřebu čištění.
Optika: Kontrolujte ochranné okénko před každým použitím a čistěte přibližně každých 100 hodin. Pokud je ochranné okénko poškozené, vyměňte jej (náhradní díl je dostupný). Hlavní čočku čistěte také přibližně každých 100 hodin.
Čistící prostředky: Používejte pouze 99,9% bezvodý IPA a vhodné bevláknové materiály. Vyhněte se „desinfekčnímu alkoholu“ (~70 % IPA + voda) a běžným ubrouskům na brýle/mikroskopy (mohou zanechávat zbytky). Používejte jen tolik síly, kolik je potřeba k odstranění znečištění, aby nedošlo k poškození povlaků.
Reviews
Awesome
Thanks to Opt Lasers support I got all answers to my questions, easy to play with - real plug&play kit :)
