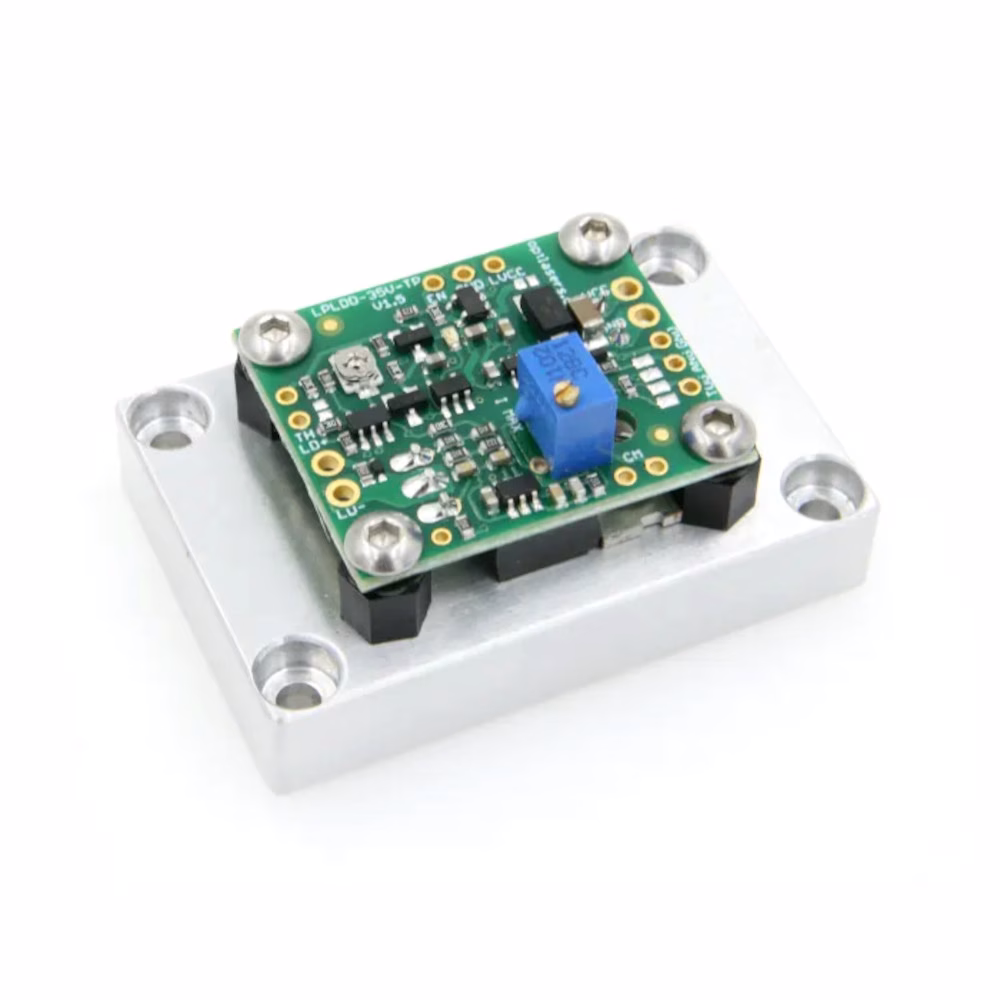

LPLDD-5A-35V-TP-H 激光二极管驱动器
LPLDD-5A-35V-TP-H 激光二极管驱动器是一款高性能、多功能的激光二极管驱动器，兼容7.5V至35V（包括12V及24V）的输入电压。其最大输出电流为5A，支持高达100 kHz的调制频率。该驱动器适配多种规格的激光二极管，支持灵活的调制方式，包括TTL、模拟和混合模式。-H版本配备增强型散热器，提升散热能力，便于安装，有效保障设备运行性能与寿命。
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 2 | $89.10 | $9.90 | 以上 $19.80 |
| 5 | $84.15 | $14.85 | 以上 $74.25 |
| 25 | $79.20 | $19.80 | 以上 $495.00 |
| 50 | $59.40 | $39.60 | 以上 $1,980.00 |
| 100 | $54.45 | $44.55 | 以上 $4,455.00 |
产品描述
LPLDD-35V-TP 激光二极管驱动器是我们经典激光二极管驱动器的全新版本，具备热保护功能，可确保激光二极管的正常运行并防止其过热。该用于供电激光二极管的驱动器提供四档电流输出选项，最大电流可达10A，并支持最高100 kHz频率的电流调制。下方展示了采用10 kHz方波输入信号调制的典型测试结果。LPLDD-35V-TP 驱动器能够为市场上几乎所有输出功率低于5 W的激光二极管供电，包括405 nm、445 nm、520 nm、638 nm、650 nm、808 nm、980 nm等波长。
产品特性：
- 宽输入电压范围
- 多种控制方式，包括比例控制、PWM调制及其组合模式
- 优异的噪声参数
- 高带宽特性
- 极短的上升和下降时间
- 多档电流输出选项
输出电流版本：
| 型号 | 供电电压[1] | 电流测量比 | -3 dB 带宽 [kHz] | 上升/下降时间 [ns] | 噪声 [mApp] |
| 0.5A | 3.3 - 35V | 1V/A | 700 | <1us | <0.1% |
| 1.5A | 3.3 - 35V | 300mV/A | 700 | <1us | <0.1% |
| 5A | 3.3 - 35V | 100mV/A | 700 | <1us | <0.1% |
| 10A | 3.3 - 24V | 20mV/A | 400 | <1us | <0.2% |
[1] 逻辑电源电压须保持在7.5V – 35V之间
电源
当激光二极管与驱动器共用7.5 - 35V直流电源时，需连接LD VCC跳线。
如需为低电压（如3 V）二极管供电，则须使用两个独立电源，并断开VLD跳线。
驱动器供电电压范围为7.5 - 35 V 直流，激光二极管电源电压为3.3 V - 35 V 直流。
此功能支持激光二极管低电压供电，从而减少驱动器的功耗。
调制输入
调制输入支持0-5V信号
模拟调制时，在ANG输入端施加2.5 V即输出50%功率，施加4 V则输出80%功率，依此类推。
切换输入可用于PWM控制，50%占空比时输出功率为50%。
驱动器调制端输入带有5V1齐纳二极管保护，但不得使用大于5 V的调制电压。
热保护
驱动器配备热保护系统，防止激光二极管过热。
该热保护系统适配NTC 10kΩ, β=3950热敏电阻。
保护动作温度可通过微调器在10 - 50℃范围内设定。
典型测试
测试设备：
- LPLDD-5A-35V-TP 驱动器
- 6 W 硅激光二极管（@5A）
- 激光二极管直接焊接于驱动器
- 4 V输入电压（10kHz/ 5%占空比）
