LPLDD-0,5A-12V-TP-H 激光二极管驱动器
LPLDD-0,5A-12V-TP-H 激光二极管驱动器是一款高性能、多用途驱动器，兼容7.5V至35V输入电压，包括12V和24V，最大支持0.5A电流及高达100kHz的调制频率。该驱动器兼容多种激光二极管，具有灵活的调制方式，包括TTL、模拟及组合模式。-H版本配备额外的散热器，以提升散热效率和便捷安装，保障最佳性能及使用寿命。
下载
折扣数量
| 数量 | 价格 | 折扣 | 您节省了 |
|---|---|---|---|
| 2 | $89.10 | $9.90 | 以上 $19.80 |
| 5 | $84.15 | $14.85 | 以上 $74.25 |
| 25 | $79.20 | $19.80 | 以上 $495.00 |
| 50 | $59.40 | $39.60 | 以上 $1,980.00 |
| 100 | $54.45 | $44.55 | 以上 $4,455.00 |
产品描述
LPLDD-0,5A-12V-TP-H 激光二极管驱动器是一款多功能高性能解决方案，设计用于7.5V至35V输入电压范围，包括12V和24V。该先进的激光二极管驱动器是我们产品线的最新版本，现配备热保护功能，可确保激光二极管的最佳运行并防止过热。在最大电流可达0.5A的条件下，驱动器可在高达100 kHz的频率下调制二极管的电流。
LPLDD-0,5A-12V-TP 驱动器兼容波长为405 nm、445 nm、520 nm、638 nm、650 nm、808 nm 和 980 nm 的激光二极管，涵盖广泛可用选项。
此外，该驱动器提供灵活的调制选择，允许用户在 TTL、模拟或组合信号调制模式之间选择。

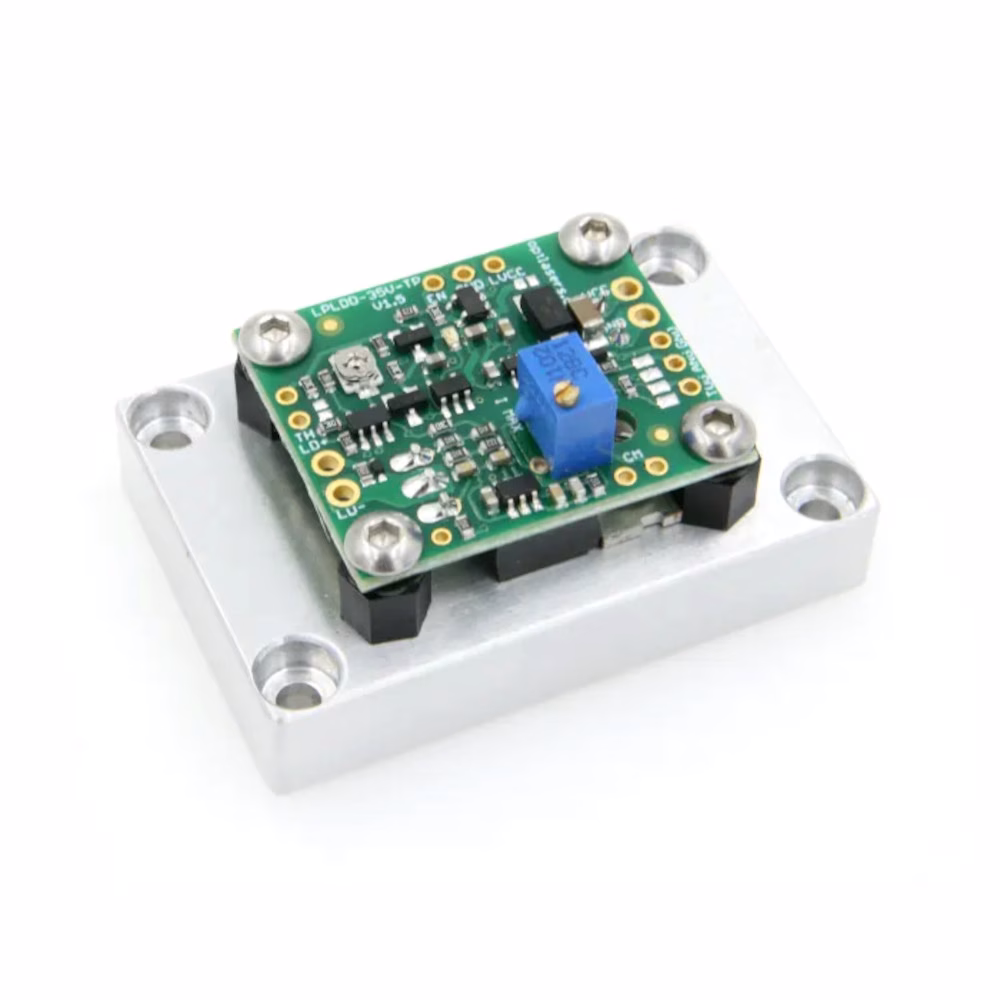

该驱动器的-H版本配备附加散热器，可实现更便捷的安装和增强的散热功能，进一步提升驱动器运行期间的寿命和稳定性。
特性：
- 宽输入电压范围
- 多种控制选项，包括比例、PWM及二者组合
- 出色的噪声性能
- 高带宽
- 上升/下降时间短
- 多种电流输出选项
输出电流参数版本：
| 版本 | 供电电压[1] | 电流测量比率 | -3 dB 带宽 [kHz] | 上升/下降时间 [ns] | 噪声 [mApp] |
| 0.5A | 3.3 - 35V | 1V/A | 700 | <1us | <0.1% |
| 1.5A | 3.3 - 35V | 300mV/A | 700 | <1us | <0.1% |
| 5A | 3.3 - 35V | 100mV/A | 700 | <1us | <0.1% |
| 10A | 3.3 - 24V | 20mV/A | 400 | <1us | <0.2% |
[1] 逻辑供电应在7.5V – 35V范围内
电源供电
当激光二极管与驱动器共用7.5 - 35V DC电源时，应连接LD VCC跳线。
如需为低压二极管（如3V）供电，建议使用两组电源，并断开VLD跳线。
驱动器供电电压要求为7.5 - 35 V DC，激光二极管应连接3.3 V - 35 V DC电源。
此特性允许对激光二极管采用低电压供电，从而降低驱动器的功耗。
调制输入
调制输入可接受0-5V信号
模拟调制方式：在ANG输入端使用2.5V时，输出功率为50%；相应地，4V时输出功率为80%等。
切换输入端可用于PWM控制。例如，输入信号占空比为50%时，输出功率为50%。
驱动器调制输入端由5V1齐纳二极管保护。但不应使用高于5V的调制电压。
热保护
驱动器具备热保护系统，可防止激光二极管过热。
热保护系统设计用于NTC 10kΩ, β=3950热敏电阻。
保护动作温度可通过微调器在10 - 50℃范围内设置。
典型测试
本次测试条件：
- LPLDD-5A-35V-TP 驱动器
- 6瓦硅二极管 (工作电流5A)
- 二极管直接焊接于驱动器
- 输入电压4V（10kHz频率，5%占空比）
